Využitie databáz CORINE Land Cover a ZB GIS pri hodnotení dynamiky zástavby Monika Kopecká, Ján Feranec, Ján Oťaheľ, Konštantín Rosina Geografický ústav SAV
Úvod n Dramaticky sa rozširujúca zástavba – zvýšený záujem o problém prekrytia a zničenia pôdy n Európska komisia (2006): Tematická stratégia na ochranu pôdy Európska komisia(2012): Guidelines on best practice to limit, mitigate or compensate soil sealing n Európsky projekt Soil Sealing Layer 2006 – projekt v rámci programu GMES, rastrové dáta o zastavaných a nezastavaných plochách (intervaly v rozpätí 0 – 100%)
Záber pôdy - transformácia poľnohospodárskej alebo poloprírodnej pôdy na obytné, priemyselné územia alebo kvôli budovaniu infraštruktúry Následok: nepriepustné pokrytie pôdy väčšej alebo menšej časti (trvalá stratu funkčnosti pôdy vo vzťahy k biote - prekrytá pôda dlhodobo stráca akýkoľvek kontakt s atmosférou Miera nepriepustného prekrytia - jeden z regulátorov kvality životného prostredia v sídlach (zmeny teplotných pomerov – vznik tzv. Urban Heat Islands, suchosti vzduchu, infiltrácie dažďovej vody, . . . )
Cieľ príspevku n ukázať jednu z možností mapovej prezentácie zmien LCFU (land cover flow urbanization) v r. 1990 -2000 a 2000 -2006 s využitím CLC na európskej úrovni n prezentovať možnosti mapovania prekrytých pôd s využitím databázy ZB GIS a následnú interpretáciu získaných výsledkov na lokálnej úrovni
Hodnotenie dynamiky urbanizácie s využitím CLC -Nepriepustné prekrytie pôdy (soil sealing) nahradené termínom „land cover flow urbanization“ – LCFU (tok krajinnej pokrývky urbanizácia) obsah príslušných tried CLC nemožno celkom stotožniť s obsahom termínu „sealed soil“. Prezentácia zmien LCFU na Slovensku v rokoch 1990 -2000 a 2000 -2006 (zmeny tried CLC poľnohospodárskej krajiny 21, 22 a 23 a tried lesnej krajiny 31 a 32 na triedy urbanizovanej krajiny 11, 12, 13 a 14)
Metodika Identifikované zmeny LCFU ≥ 5 ha n Výpočet priemernej hodnoty zmeny LCFU pre obdobia 1990 -2000 (12, 9 %) a 20002006 (10, 2 %) n Porovnanie priemernej hodnoty zmeny LCFU s hodnotou reálnej zmeny v rámci štvorca 1 × 1 km pre obdobia 1990 -2000 a 2000 -2006 n
Typ zmeny 1990 -2000 -2006 G 1 – G 2 LCFU > priemerná hodnota S 1 – G 2 LCFU < priemerná hodnota LCFU > priemerná hodnota N 1 – G 2 bez zmeny LCFU > priemerná hodnota S 1 – S 2 LCFU < priemerná hodnota N 1 – S 2 bez zmeny LCFU < priemerná hodnota G 1 – S 2 LCFU > priemerná hodnota LCFU < priemerná hodnota G 1 – N 2 LCFU > priemerná hodnota bez zmeny LCFU S 1 – N 2 LCFU < priemerná hodnota bez zmeny LCFU N 1 – N 2 bez zmeny LCFU
ØNárast rozsahu zmeny LCFU v rokoch 2000 -2006 v porovnaní s rokmi 1990 -2000 alebo jeho zachovanie na rovnakej úrovni: G 1 – G 2, S 1 – G 2, N 1 – G 2, S 1 – S 2 a N 1 – S 2 (odtiene červenej farby) – okolie Bratislavy, stredné a horné Považie, východná časť Popradskej kotliny (výstavba diaľnice, logistických centier aj obytných domov. . . ) • Ø Pokles rozsahu zmeny LCFU v rokoch 2000 -20006 v porovnaní s rokmi 1990 -2000: G 1 – S 2, G 1 – N 2 a S 1 – N 2 (odtiene modrej farby): západná a juhovýchodná časť Záhoria, juhovýchodne od Bratislavy, stredné Považie, horné Ponitrie, medzi Banskou Bystricou a Zvolenom, okolie Prešova, Košíc a Humenného
Automatizované postupy hodnotenia : Výhoda : schopnosť zmapovať rozsiahle zastavané územia v primeranom čase a možnosť porovnávania výsledkov z rôznych regiónov vďaka jednotnému metodickému postupu („data paradise“) Nevýhoda: nedostatočné využitie informačného potenciálu vstupných dát, strata niektorých informácií dôležitých z hľadiska územného plánovania a viaceré obsahové aj priestorové nepresnosti, ktoré sú akceptovateľné v celoeurópskom meradle, ale na lokálnej úrovni sú neprípustné
Hodnotenie prekrytia pôdy v lokálnej mierke satelitné snímky World. View 2 (WV 2) z augusta 2011 n mapa krajinnej pokrývky 5. hierarchickej úrovne CLC (MMU = 0, 25 ha) n vybrané vrstvy Základnej bázy údajov pre geografický informačný systém (ZB GIS) z r. 2007 n
Satelitné snímky s veľmi vysokým rozlíšením (VHR) Možnosť detailného mapovania priestorovej heterogenity Priestorové rozlíšenie 0, 5 m
Mapa krajinnej pokrývky – CLC 5. úroveň
Rozšírená legenda CORINE Land Cover (CLC) 12111 12112
13312 13314
Databáza ZB GIS n priestorová objektovo orientovaná báza údajov – referenčný základ národnej infraštruktúry priestorových informácií, súčasťou informačného systému geodézie, kartografie a katastra
Ukážka práce s databázou ZB GIS
Vstupné údaje n n n dátové vrstvy „Budova“, „Zakrytý sklad“, „Chatrč“, Parkovisko“, „Ihrisko“, „Obilné silo“, „Veža“, „Komín“ a „Plocha línií (cestu a železnice) - objekty so spevneným povrchom aktualizácia podľa WV 2 vrstva „Ostatné prekryté areály“ (zvyšné prekryté povrchy - plochy v priemyselných a obchodných objektoch, bazény, amfiteáter )
Binárna mapa prekrytia pôdy
Podiel prekrytej pôdy v areáloch krajinnej pokrývky
Podiel prekrytých pôd v rámci tried CLC na území mesta Trnava
Výsledky n 41 tried krajinnej pokrývky, 28 tried urbánnej krajiny n Výrobné a skladovacie priestory - najväčšia rozloha (trieda 12112 - celkovo 494 ha, 11. 54%), prekrytá pôda 70% n Bytová výstavba: prevaha rodinných domov so záhradami (trieda 11221 -322 ha - 7. 52%), prekrytá pôda necelých 30%
Sídliská s viacbytovými domami Prekrytá pôda v rámci triedy 11212 – 43%

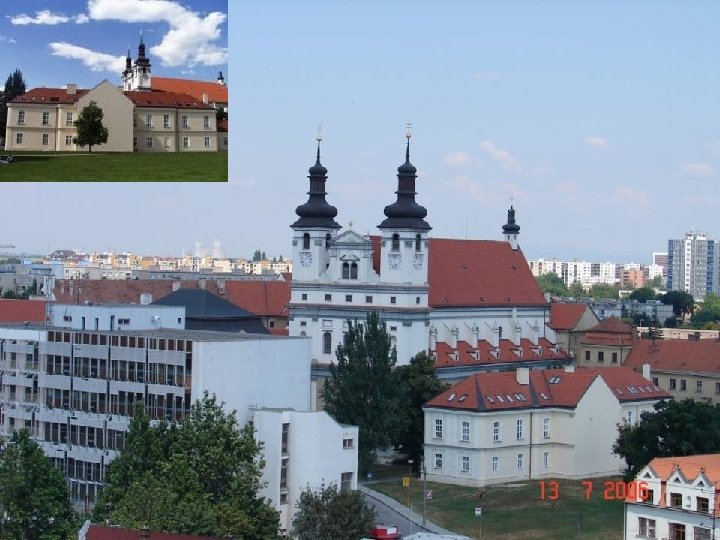

Historické jadro mesta Prekrytá pôda v historickom jadre - 65%

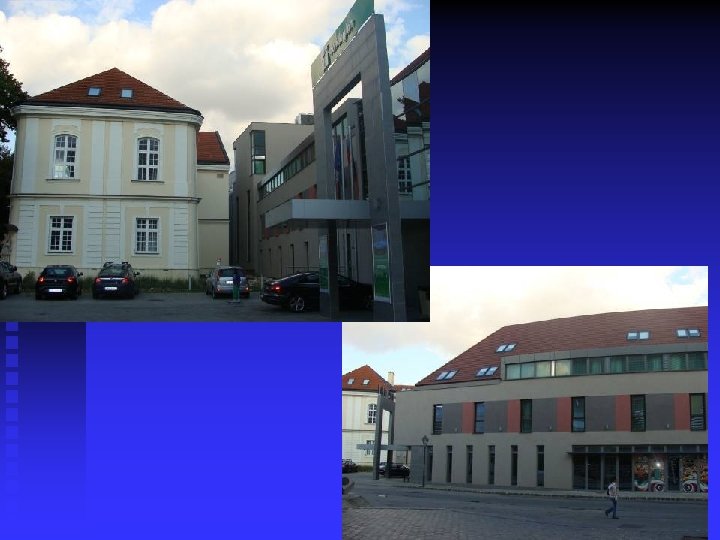

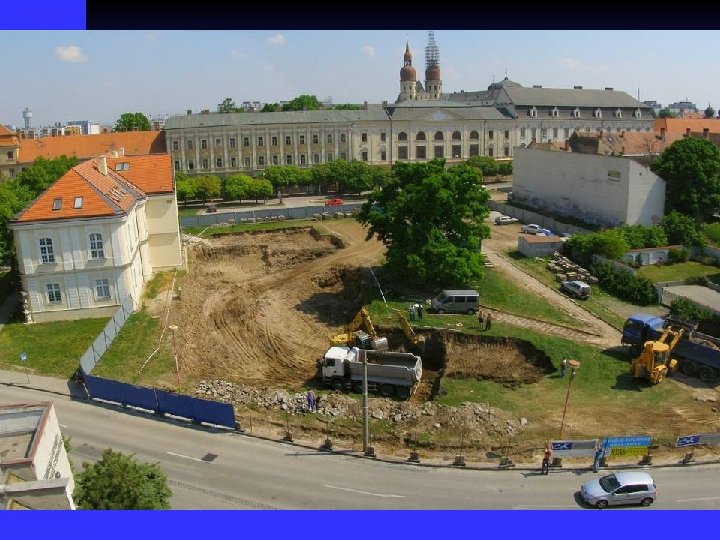

Zahusťovanie zástavby
Rozširovanie zástavby r. 2002 r. 2011
Záver Metodické prístupy umožňujú interpretáciu dynamiky nepriepustného prekrytia pôdy na rôznych hierarchických úrovniach n CORINE Land Cover - LFCU – 7 trendov zmien (červené odtiene zväčšovanie LFCU, resp. stagnácia, modré odtiene pokles LFCU) n Lokálna úroveň: VHR satelitné dáta + ZB GIS n
Záver Možnosti návrhov opatrení na zlepšenie kvality životného prostredia v lokalitách s vysokým stupňom prekrytia pôd : n zamedzenie znižovania podielu voľnej „zelenej“ plochy na úkor zastavanej prekrytej plochy n cielené uprednostňovanie výstavby na asanovaných plochách opustených stavieb (brownfieds) n eliminácia súvisle vydláždených plôch
Ďakujem za pozornosť! Monika. Kopecka@savba. sk
