Vysoká škola báňská – Technická univerzita Ostrava Institut geoinformatiky Vizualizace epicenter aktuálních zemětřesení v prostředí aplikace Google Earth Bakalářská práce Zpracovala: Markéta Průšová Vedoucí práce: Ing. Jan Růžička, Ph. D. 2007/2008
Úvod § zemětřesení, epicentrum, magnitudo § ORFEUS Observatories and Research Facilities for EUropean Seismology - RSS kanál § aplikace Google Earth § KML formát § návaznost na skript od Ing. Klímka
Cíle práce § návrh a tvorba symbolů § vizualizace symbolů a litosférických desek v prostředí aplikace Google Earth § zobrazení pouze aktuálního, týdenního nebo měsíčního zemětřesení
Úkoly práce § symboly § návrh pravidel § tvorba palet § implementace § litosférické desky § konverze z ESRI Shp do KML § úprava překladače mezi RSS kanálem a KML formátem
Programové produkty § Google Earth § Inkscape § Perl § FW Tools
Symboly § základní kartografická pravidla bodových znaků – parametry (tvar, velikost, struktura, výplň, barva, …) § specifikace aplikace Google Earth – min. konfigurace, prostředí pro vizualizaci § rozmezí magnitud – Ing. Klímek § vytváření v programu Inkscape
Symboly § vytvoření 3 skupin 1. 2. 3. velikost symbolu = velikost magnituda, struktura u všech 4 symbolů stejná velikost symbolu = velikost magnituda, struktura různá velikost symbolu stejná pro všechna magnituda, struktura různá nejlepší varianta

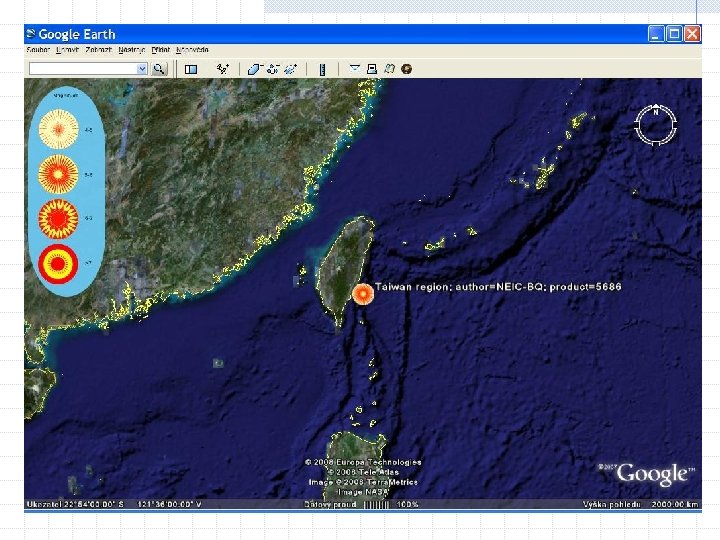

Symboly magnitudo v rozmezí 4 5 magnitudo v rozmezí 5 6 magnitudo v rozmezí 6 7 magnitudo větší než 7

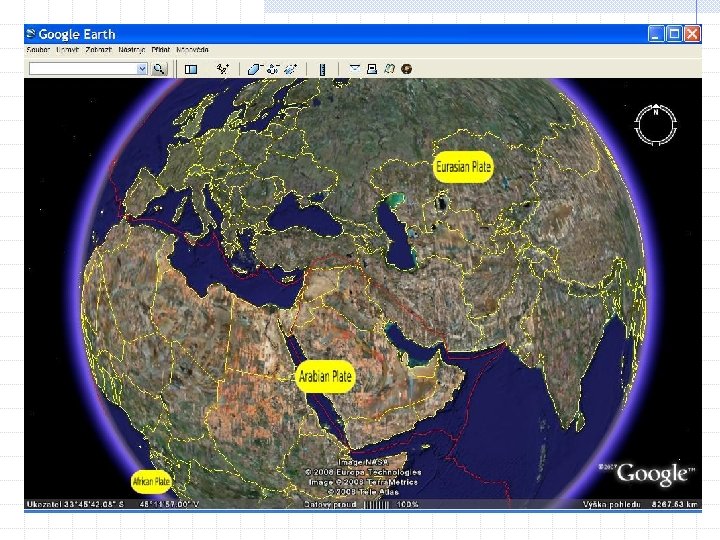

Litosférické desky § pomocí knihovny ogr 2 ogr programu FW Tools se převedl formát ESRI Shp do KML § KML soubory desek a jejich názvů se spojily do jednoho souboru § vytvořily se názvy a upravila se část souboru pro výšku náhledu – 5 000 km § problémy na pólech s nežádoucími liniemi

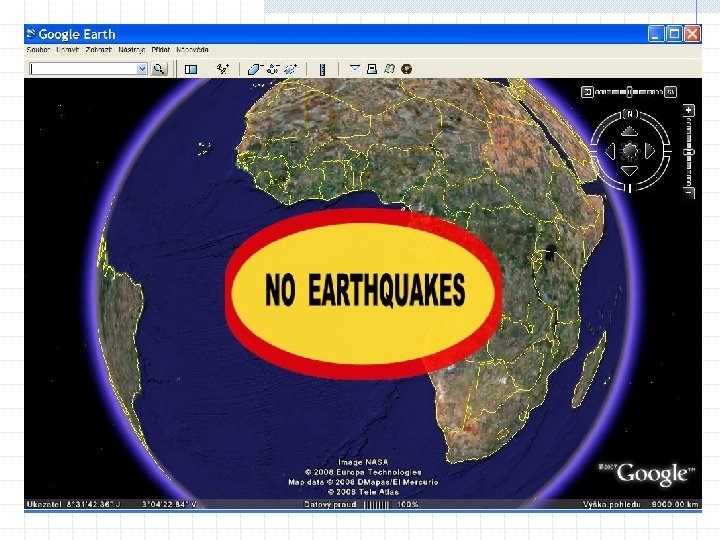

Úprava překladače § Úprava skriptu § § datum – aktuální, týdenní, měsíční není datum aktuální – zobrazení upozornění o neproběhnutí zemětřesení zvolení symbolu podle rozdělení magnituda if (($k >{Magn} >= 4) && ($k >{Magn} < 5)){ $icon = "http: //gisak. vsb. cz/~pru 055/s_2. pngn"; }elsif(($k >{Magn} >= 5) && ($k >{Magn} < 6)){ $icon = "http: //gisak. vsb. cz/~pru 055/s_6. pngn"; }elsif(($k >{Magn} >= 6) && ($k >{Magn} < 7)){ $icon = "http: //gisak. vsb. cz/~pru 055/s_12. pngn"; }elsif(($k >{Magn} >= 7)){ $icon = "http: //gisak. vsb. cz/~pru 055/s_16. pngn"; } legenda – vytvořená zvlášť pro aktuální, týdenní a měsíční zemětřesení
Shrnutí § podařilo se: § § § vytvořit a vizualizovat symboly epicenter převést do KML formátu litosférické desky a vizualizovat je v aplikaci Google Earth upravit překladač tak, aby zohlednil připravené návrhy § využití by mělo být hlavně v oblasti laické veřejnosti se zájmem o seizmologii
Literatura § KAŇOK, J. : Tematická kartografie, Skripta OU Ostrava, Ostrava § § § 1999, 318 stran, ISBN: 80 7042 781 7 KLÍMEK, F. : Vizualizace seismických dat projektu ORFEUS v prostředí Map. Server UMN integrovaná na Live CD, Diplomová práce, VŠB TUO, Ostrava 2006, 56 stran RŮŽIČKA J. , Orfeus to KML [online]: http: //gis. vsb. cz/ruzicka/Projekty/orfeus Domovské stránky projektu ORFEUS [online]: http: //www. orfeus eu. org Domovská stránka Google Earth [online]: http: //earth. google. com/intl/cs/userguide/v 4/#getting_to_know Aplikace Google Earth, KML [online]: http: //earth. google. com/kml/index. html
Děkuji za pozornost marketa. prusova. st@vsb. cz
