VYHRUBOVÁNÍ VYSTRUŽOVÁNÍ ZAHLUBOVÁNÍ Technologie 1

VYHRUBOVÁNÍ VYSTRUŽOVÁNÍ ZAHLUBOVÁNÍ Technologie 1

Zahlubování � � Nástrojem je ZÁHLUBNÍK Vyvrtanou díru � Zarovnání čelní plochy � Sražení

Zahlubování � � Nástrojem je ZÁHLUBNÍK Vyvrtanou díru � Zarovnání čelní plochy � Sražení hrany � Zapuštění šroubu � Zapuštění válcových šroubů

Záhlubníky � Se stopkou Nástrčné (vyměnitelné) � Uchycení stopky – Morse kužel � VIDEO

Záhlubníky � Se stopkou Nástrčné (vyměnitelné) � Uchycení stopky – Morse kužel � VIDEO – zahlubování díry v litině pro inbus šroub (1: 04)

Zahlubování

Zahlubování

Zahlubování

Zahlubování

Zahlubová ní zpětné

Zahlubová ní zpětné

Zahlubování

Zahlubování

Vyhrubování � � � Následná operace po vrtání Ponecháváme 0, 2 až 0, 4

Vyhrubování � � � Následná operace po vrtání Ponecháváme 0, 2 až 0, 4 mm pro výstružník Pro ruční vystružování ponecháváme jen 0, 05 až 0, 1 mm Vyhrubování není koncová operace !!!

Vyhrubování � � Přídavky na opracování Předvrtání vrtákem: � Od 3 do 10 ---

Vyhrubování � � Přídavky na opracování Předvrtání vrtákem: � Od 3 do 10 --- vrták o 0, 2 mm menší � Od 10 do 15 --- vrták o 0, 75 mm menší � Od 16 do 21 --- vrták o 1 mm menší � Od 22 do 25 --- vrták o 1, 5 mm menší � Od 26 do 30 --- vrták o 1, 75 mm menší � Od 31 do 38 --- vrták o 2 mm menší � Od 39 do 60 --- vrták o 3 mm menší

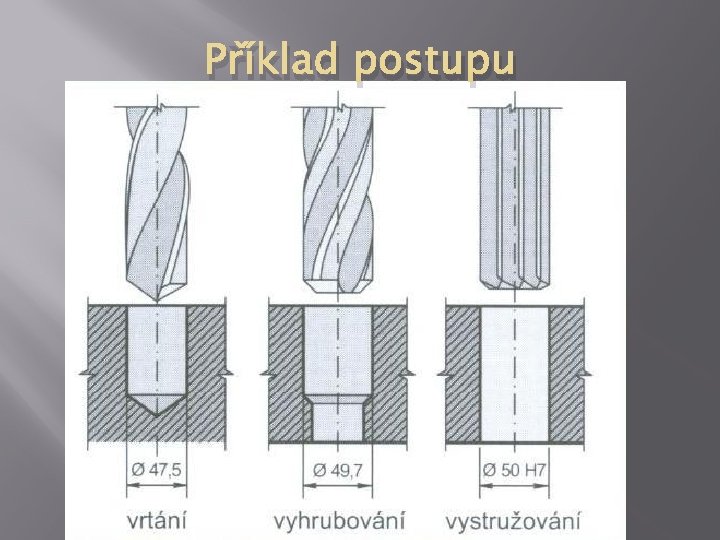

Příklad postupu

Příklad postupu

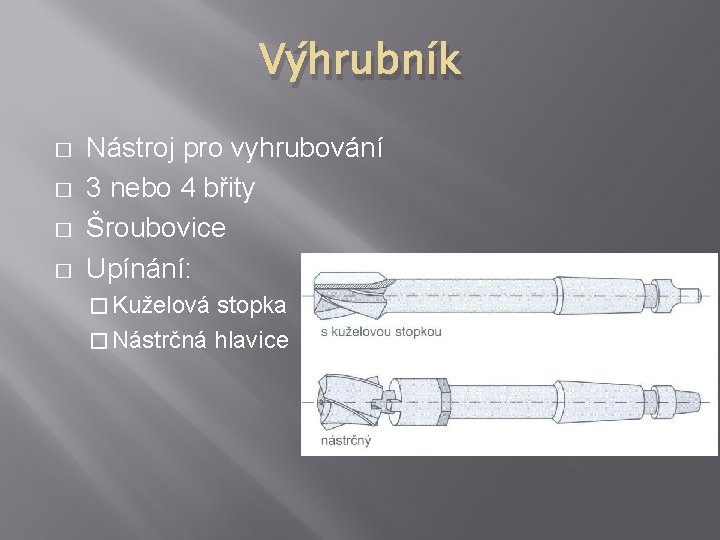

Výhrubník � � Nástroj pro vyhrubování 3 nebo 4 břity Šroubovice Upínání: � Kuželová

Výhrubník � � Nástroj pro vyhrubování 3 nebo 4 břity Šroubovice Upínání: � Kuželová stopka � Nástrčná hlavice

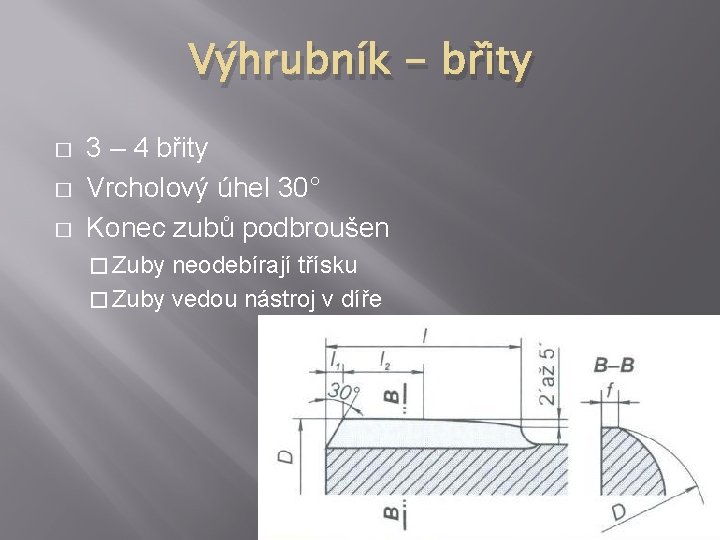

Výhrubník - břity � � � 3 – 4 břity Vrcholový úhel 30° Konec

Výhrubník - břity � � � 3 – 4 břity Vrcholový úhel 30° Konec zubů podbroušen � Zuby neodebírají třísku � Zuby vedou nástroj v díře

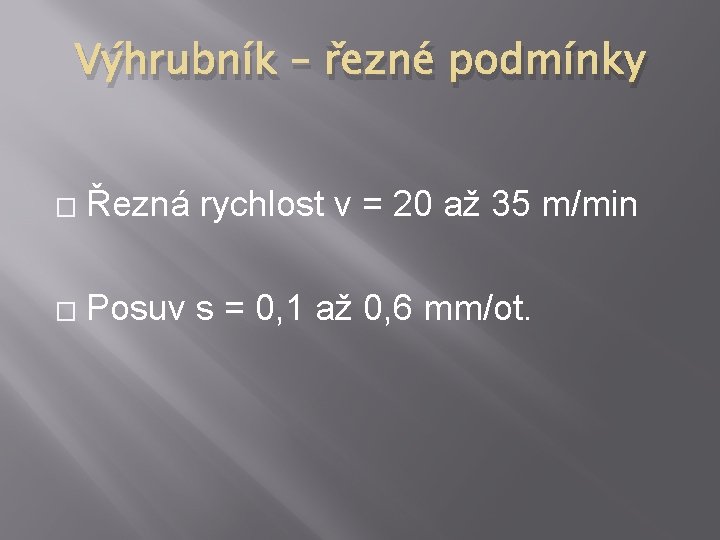

Výhrubník – řezné podmínky � Řezná rychlost v = 20 až 35 m/min �

Výhrubník – řezné podmínky � Řezná rychlost v = 20 až 35 m/min � Posuv s = 0, 1 až 0, 6 mm/ot.

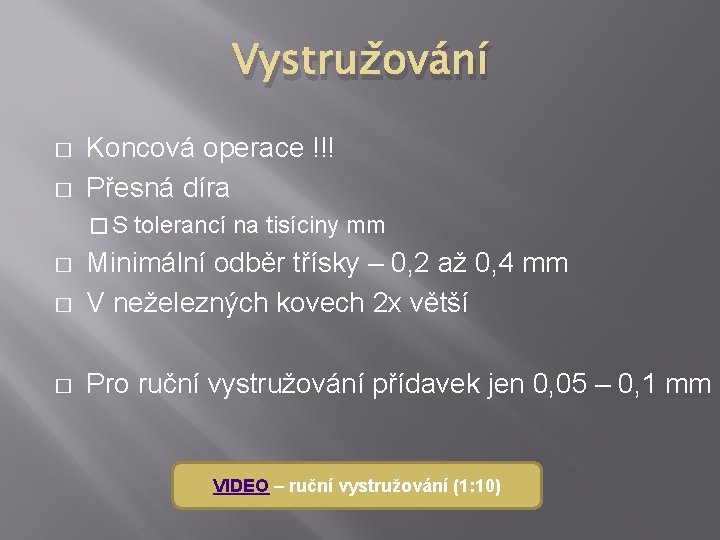

Vystružování � � Koncová operace !!! Přesná díra �S tolerancí na tisíciny mm �

Vystružování � � Koncová operace !!! Přesná díra �S tolerancí na tisíciny mm � Minimální odběr třísky – 0, 2 až 0, 4 mm V neželezných kovech 2 x větší � Pro ruční vystružování přídavek jen 0, 05 – 0, 1 mm � VIDEO – ruční vystružování (1: 10)

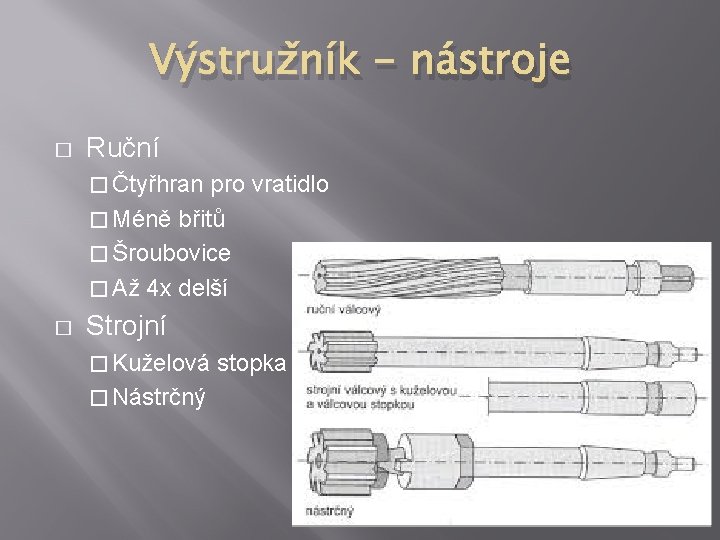

Výstružník - nástroje � Ruční � Čtyřhran pro vratidlo � Méně břitů � Šroubovice

Výstružník - nástroje � Ruční � Čtyřhran pro vratidlo � Méně břitů � Šroubovice � Až 4 x delší � Strojní � Kuželová � Nástrčný stopka

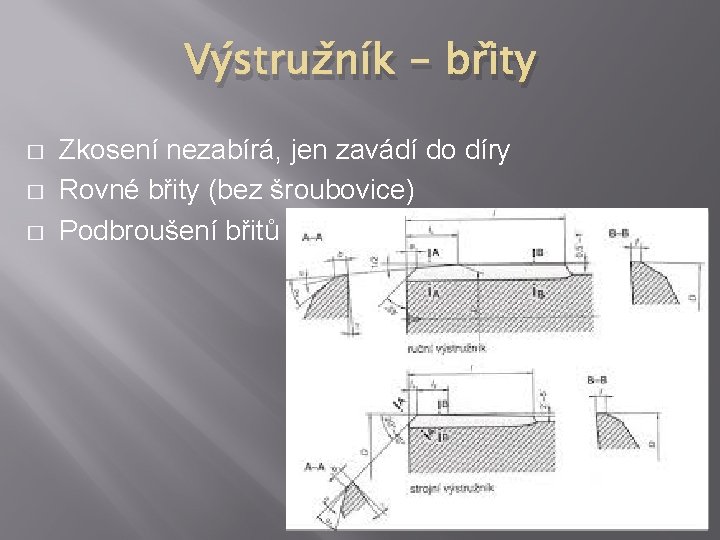

Výstružník - břity � � � Zkosení nezabírá, jen zavádí do díry Rovné břity

Výstružník - břity � � � Zkosení nezabírá, jen zavádí do díry Rovné břity (bez šroubovice) Podbroušení břitů

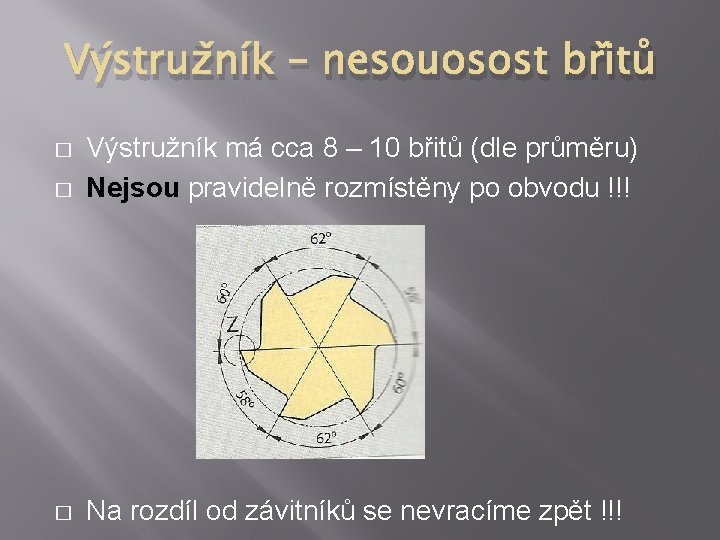

Výstružník – nesouosost břitů � Výstružník má cca 8 – 10 břitů (dle průměru)

Výstružník – nesouosost břitů � Výstružník má cca 8 – 10 břitů (dle průměru) Nejsou pravidelně rozmístěny po obvodu !!! � Na rozdíl od závitníků se nevracíme zpět !!! �

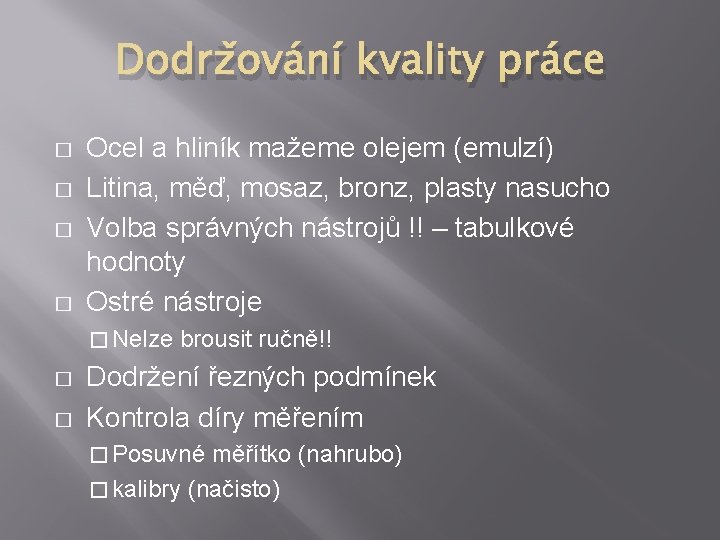

Dodržování kvality práce � � Ocel a hliník mažeme olejem (emulzí) Litina, měď, mosaz,

Dodržování kvality práce � � Ocel a hliník mažeme olejem (emulzí) Litina, měď, mosaz, bronz, plasty nasucho Volba správných nástrojů !! – tabulkové hodnoty Ostré nástroje � Nelze � � brousit ručně!! Dodržení řezných podmínek Kontrola díry měřením � Posuvné měřítko (nahrubo) � kalibry (načisto)

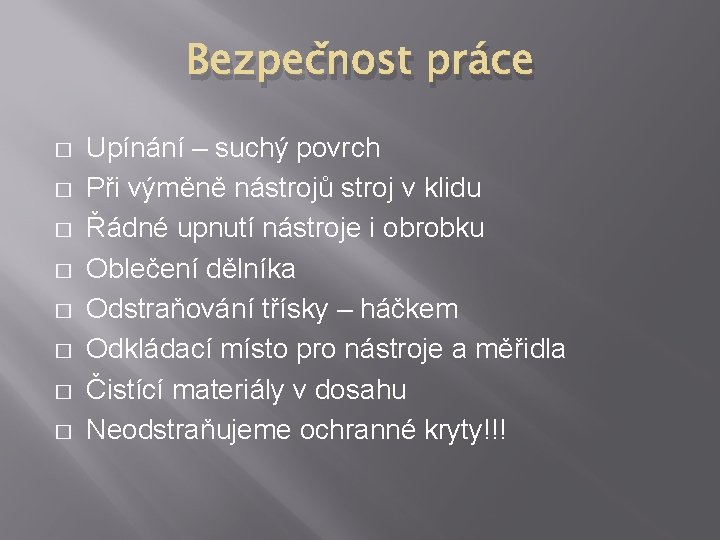

Bezpečnost práce � � � � Upínání – suchý povrch Při výměně nástrojů stroj

Bezpečnost práce � � � � Upínání – suchý povrch Při výměně nástrojů stroj v klidu Řádné upnutí nástroje i obrobku Oblečení dělníka Odstraňování třísky – háčkem Odkládací místo pro nástroje a měřidla Čistící materiály v dosahu Neodstraňujeme ochranné kryty!!!
