VY_32_INOVACE_FY_56 Risk - elektrický proud Tomáš Prejzek ZŠ Terezy Stolzové v Kostelci nad Labem Dále

Informace pro učitele: Vzdělávací oblast : Člověk a příroda Vzdělávací obor : Fyzika Ročník: 9. ročník Klíčová slova: střídavý el. proud, transformátor, elektrárna, vědci Autor : Tomáš Prejzek Škola : ZŠ T. Stolzové Kostelec nad Labem Vytvořeno : Březen 2012 Použité materiály: automatické tvary MS OFFICE POWERPOINT Metodický postup: • Žáci pracují ve dvojicích u počítače střídají se ve výběru otázek a snaží se získat co nejvíce bodů • Jestliže nezná správnou odpověď ani jeden z dvojice zapíší si otázku i odpověď do sešitu Dále

El. práce 1000 2000 Elektro - magnetismus 1000 2000 Ohmův zákon 1000 2000 Transformátor 1000 2000 3000 4000 5000 Zelení 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 2000 3000 4000 5000 6000 7000 8000 9000 1000 Modří 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 1000 2000 3000 4000 5000 6000 7000 8000 9000

Elektrická práce 1000 Jaká je značka a základní jednotka elektrické práce? odpověď Správná odpověď : W ; Joule Zpět

Elektrická práce 2000 Na čem je závislá elektrická práce ? Správná odpověď : na čase, el. napětí a proudu Zpět odpověď

Elektrická práce 3000 Uveďte vzorec pro výpočet elektrické práce. odpověď Správná odpověď : W=U. I. t Zpět

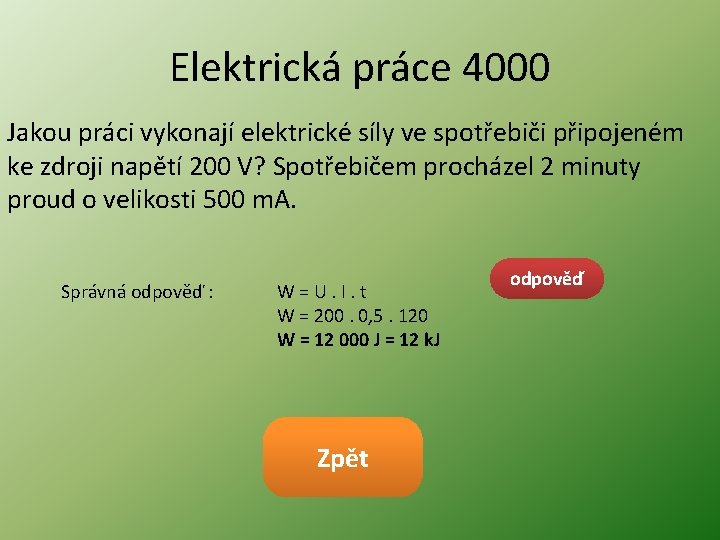

Elektrická práce 4000 Jakou práci vykonají elektrické síly ve spotřebiči připojeném ke zdroji napětí 200 V? Spotřebičem procházel 2 minuty proud o velikosti 500 m. A. Správná odpověď : W=U. I. t W = 200. 0, 5. 120 W = 12 000 J = 12 k. J Zpět odpověď

Elektrická práce 5000 Žárovkou lampy připojené do elektrické zásuvky prochází proud 300 m. A. Jakou práci vykonají elektrické síly ve vlákně žárovky, jestliže večer při čtení svítila čtvrt hodiny? Správná odpověď : W=U. I. t W = 230. 0, 3. 900 W = 62 100 J = 62, 1 k. J Zpět odpověď

Elektromagnetismus 1000 Co se děje v okolí vodiče, kterým protéká elektrický proud? odpověď Správná odpověď : vzniká magnetické pole. Zpět

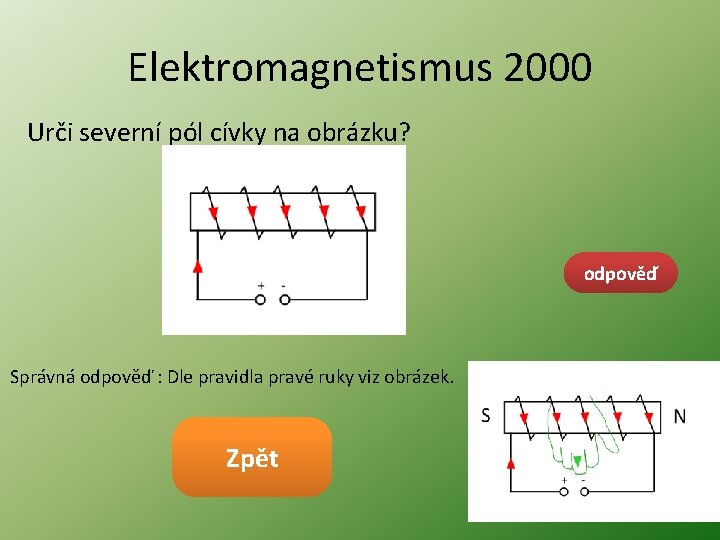

Elektromagnetismus 2000 Urči severní pól cívky na obrázku? odpověď Správná odpověď : Dle pravidla pravé ruky viz obrázek. Zpět

Elektromagnetismus 3000 Co se stane, jestliže v okolí cívky budeme pohybovat magnetem? Správná odpověď : V cívce budeme indukovat elektrický proud. Zpět odpověď

Elektromagnetismus 4000 Navrhni, jak můžeme zvětšit magnetické pole elektromagnetu? (dvě možnosti) odpověď Správná odpověď : Zvětšíme elektrický proud v cívce, nebo počet závitů cívky. Zpět

Elektromagnetismus 5000 Vyjmenuj alespoň dva případy využití elektromagnetu v praxi. odpověď Správná odpověď : např. elektrický zvonek, jistič, manipulace s kovovým šrotem, relé. Zpět

Ohmův zákon 1000 Uveď vzorec pro výpočet elektrického proudu v el. obvodu? odpověď Správná odpověď : Zpět

Ohmův zákon 2000 Jaký proud protéká el. spotřebičem, jestliže má odpor 100 Ω a je připojen k napětí 230 V? odpověď Správná odpověď : Spotřebičem protéká el. proud 2, 3 A. Zpět

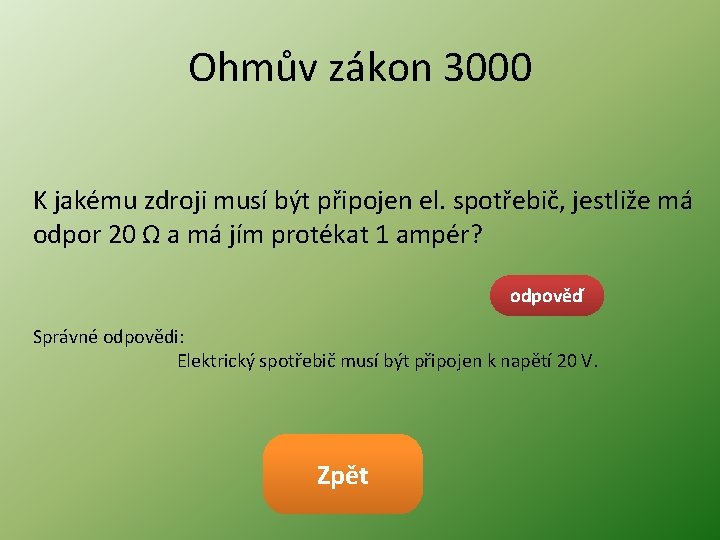

Ohmův zákon 3000 K jakému zdroji musí být připojen el. spotřebič, jestliže má odpor 20 Ω a má jím protékat 1 ampér? odpověď Správné odpovědi: Elektrický spotřebič musí být připojen k napětí 20 V. Zpět

Ohmův zákon 4000 Jaký je el. odpor elektrického obvodu se zdrojem el. napětí 20 V. Ampérmetrem jsme změřili el. proud 400 m. A. Správná odpověď : Elektrický odpor obvodu je 50 Ω. odpověď Zpět

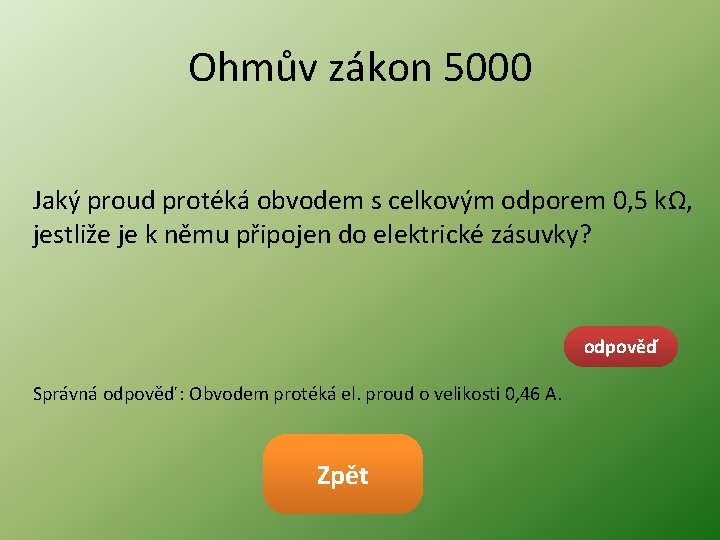

Ohmův zákon 5000 Jaký proud protéká obvodem s celkovým odporem 0, 5 kΩ, jestliže je k němu připojen do elektrické zásuvky? odpověď Správná odpověď : Obvodem protéká el. proud o velikosti 0, 46 A. Zpět

Transformátor 1000 Co je transformátor? odpověď Správná odpověď : Zařízení měnící velikost střídavého elektrického napětí (zvětšuje nebo zmenšuje) se stejnou frekvencí. Zpět

Transformátor 2000 Jak bude měnit tento transformátor vstupní napětí U 1? U 1 U 2 odpověď Správná odpověď : Transformátor bude napětí zvětšovat, protože sekundární cívka má více závitů než primární. Zpět

Transformátor 3000 Urči transformační poměr a o jakou transformaci se jedná: primární cívka má 100 závitů a sekundární 500 závitů ? odpověď Správná odpověď : Transformační poměr p = 5. Jedná se o transformaci nahoru, napětí se bude zvětšovat. Zpět

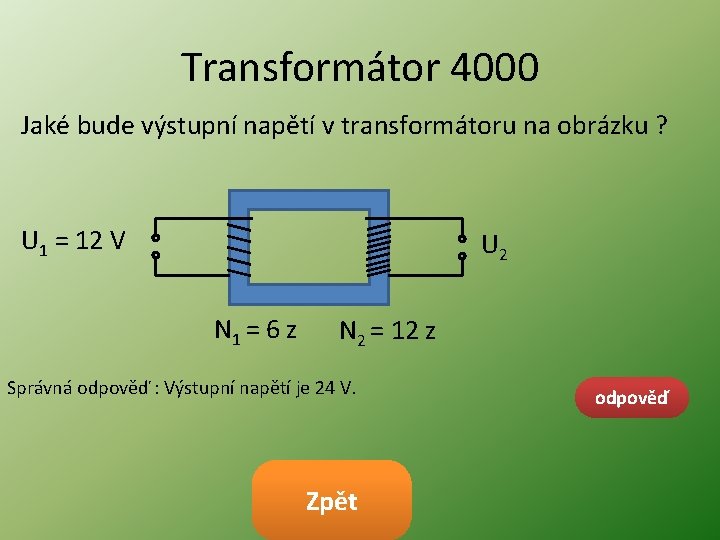

Transformátor 4000 Jaké bude výstupní napětí v transformátoru na obrázku ? U 1 = 12 V U 2 N 1 = 6 z N 2 = 12 z Správná odpověď : Výstupní napětí je 24 V. Zpět odpověď

Transformátor 5000 Navrhni transformátor, který bude měnit napětí ze zásuvky v domácnosti na 5, 75 V? odpověď Správná odpověď : V zásuvce je 230 V. Budeme transformovat dolů. Výstupní napětí 5, 75 V je 40 krát menší než 230 V. Na sekundární cívce musí být 40 krát méně závitů: a) N 1= 80 z ; N 2= 2 z b) N 1= 120 z ; N 2= 3 z c) N 1= 160 z ; N 2= 4 z d) N 1= 200 z ; N 2= 5 z e) …. . Zpět
