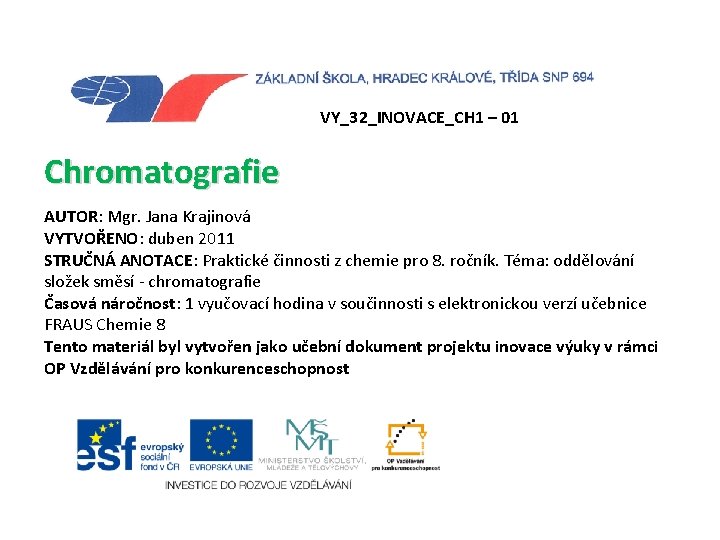

VY_32_INOVACE_CH 1 – 01 Chromatografie AUTOR: Mgr. Jana Krajinová VYTVOŘENO: duben 2011 STRUČNÁ ANOTACE: Praktické činnosti z chemie pro 8. ročník. Téma: oddělování složek směsí - chromatografie Časová náročnost: 1 vyučovací hodina v součinnosti s elektronickou verzí učebnice FRAUS Chemie 8 Tento materiál byl vytvořen jako učební dokument projektu inovace výuky v rámci OP Vzdělávání pro konkurenceschopnost

CHROMATOGRAFIE • je moderní metoda oddělování složek směsí

Princip • Složky směsi, která je nanesena na chromatografický papír ( nebo speciální tenkou vrstvu), jsou unášeny pohybujícím se rozpouštědlem různou rychlostí a tím se od sebe oddělí. • Některé složky směsi jsou více poutány k nepohyblivému materiálu (papíru. . ) a pohybují se pomaleji. • Některé složky směsi jsou více poutány k pohyblivému rozpouštědlu, které vzlíná nebo stéká (po papíře), a jsou unášeny rychleji.

Druhy chromatografie • plynová, kapalinová • vzestupná, sestupná …

Ukázka sestupné chromatografie:

Ukázka vzestupné chromatografie na papíře – postup 1

2

3

Chromatografie barviv hnědého fixu (vzestupná, na chromatografickém papíře) Postup: • Ustřihni si 10 cm dlouhý pruh chromatografického papíru. • Obyčejnou tužkou si na užší okraj narýsuj start, linku 1, 5 cm vzdálenou od kraje. • Na linku nanes skvrnu hnědé barvy fixem. Můžeš na start nanést i jiné barvy ve vzdálenosti asi 1, 5 cm.

Do kádinky nalij ethanol do výšky 0, 5 cm. • Vlož připravený chromatografický papír se směsí barviv. • Přikryj Petriho miskou nebo papírem. • Rozpouštědlo nech vzlínat asi 20 -30 minut, aby byla první skvrna vzdálena přibližně 1 cm od horního okraje. • Pozoruj rozdělení barviv, po zaschnutí označ rozdělená barviva a změř vzdálenosti.

Nalep do protokolu a zodpověz otázky.

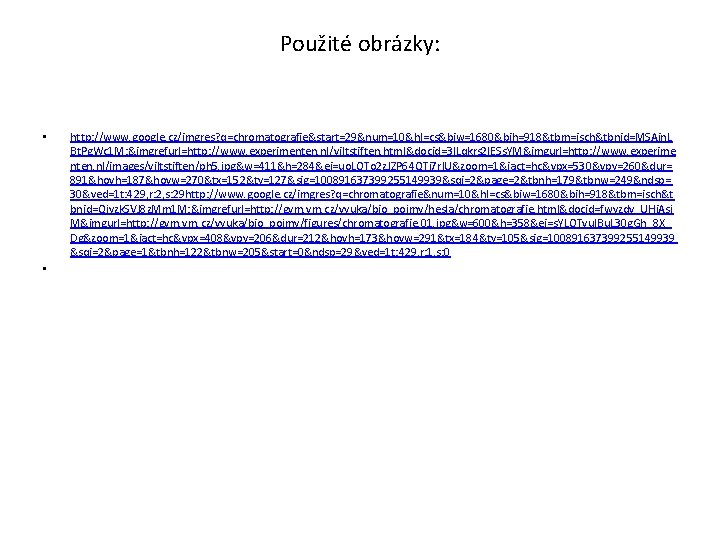

Použité obrázky: • • http: //www. google. cz/imgres? q=chromatografie&start=29&num=10&hl=cs&biw=1680&bih=918&tbm=isch&tbnid=MSAin. L Bt. Pg. Wc 1 M: &imgrefurl=http: //www. experimenten. nl/viltstiften. html&docid=3 ILqkrs 2 IESs. YM&imgurl=http: //www. experime nten. nl/images/viltstiften/ph 5. jpg&w=411&h=284&ei=uo. LOTo 2 z. JZP 64 QTj 7 rl. U&zoom=1&iact=hc&vpx=530&vpy=260&dur= 891&hovh=187&hovw=270&tx=152&ty=127&sig=100891637399255149939&sqi=2&page=2&tbnh=179&tbnw=249&ndsp= 30&ved=1 t: 429, r: 2, s: 29 http: //www. google. cz/imgres? q=chromatografie&num=10&hl=cs&biw=1680&bih=918&tbm=isch&t bnid=Qjyzk. SVJ 8 z. Mm 1 M: &imgrefurl=http: //gvm. cz/vyuka/bio_pojmy/hesla/chromatografie. html&docid=fwyzdv_UHi. Asj M&imgurl=http: //gvm. cz/vyuka/bio_pojmy/figures/chromatografie. 01. jpg&w=600&h=358&ei=s. YLOTvu. IBu. L 30 g. Gh_8 X_ Dg&zoom=1&iact=hc&vpx=408&vpy=206&dur=212&hovh=173&hovw=291&tx=184&ty=105&sig=100891637399255149939 &sqi=2&page=1&tbnh=122&tbnw=205&start=0&ndsp=29&ved=1 t: 429, r: 1, s: 0
