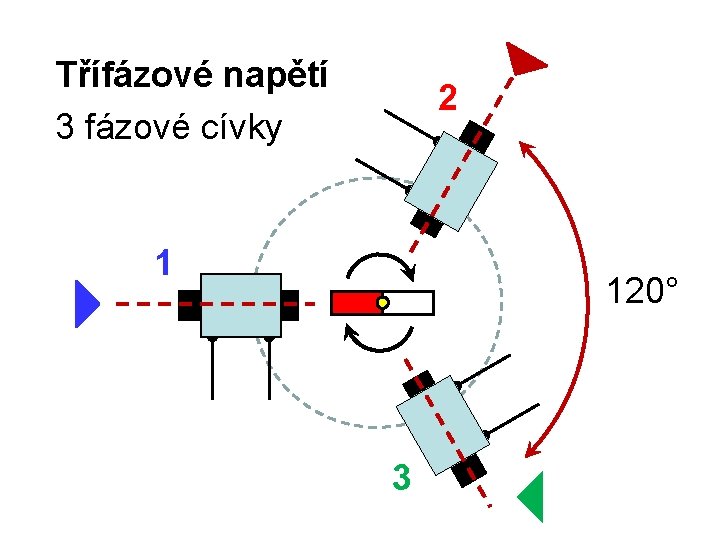

Třífázové napětí 3 fázové cívky 2 1 120° 3

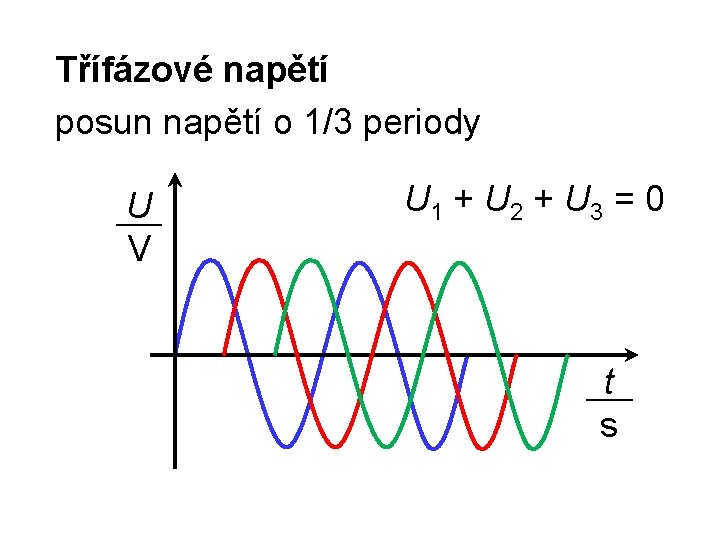

Třífázové napětí posun napětí o 1/3 periody U V U 1 + U 2 + U 3 = 0 t s

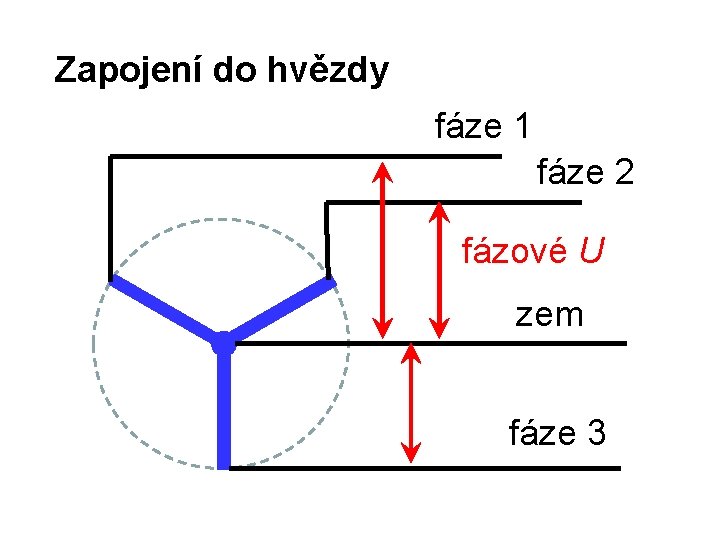

Zapojení do hvězdy fáze 1 fáze 2 fázové U zem fáze 3

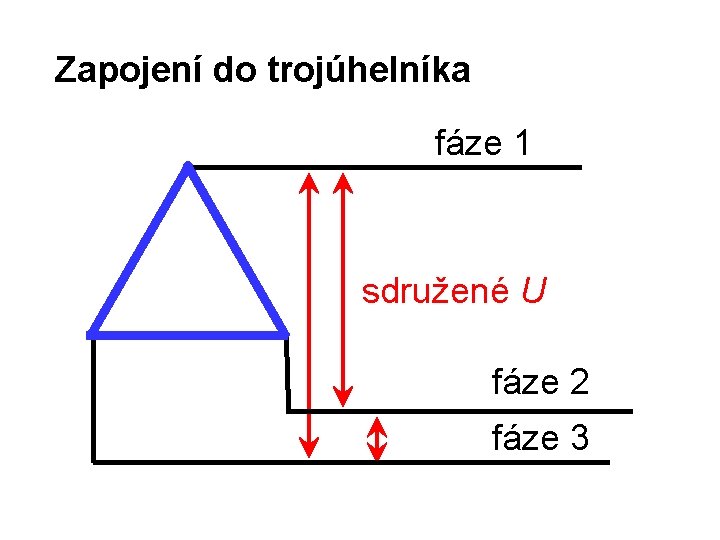

Zapojení do trojúhelníka fáze 1 sdružené U fáze 2 fáze 3

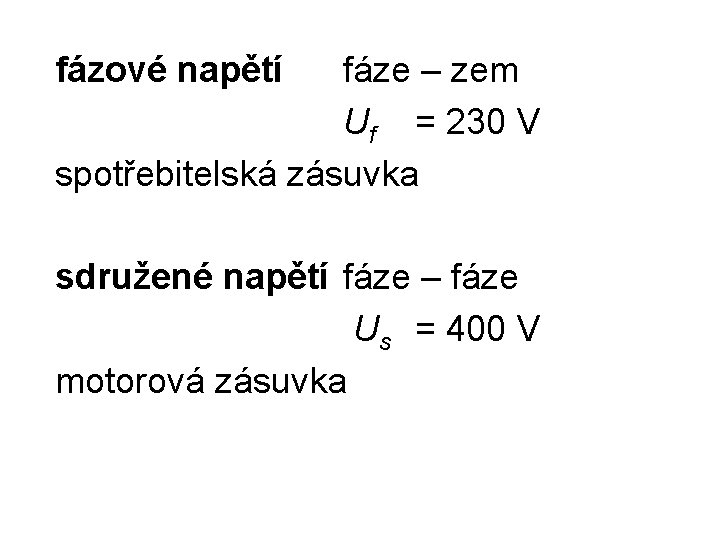

fázové napětí fáze – zem Uf = 230 V spotřebitelská zásuvka sdružené napětí fáze – fáze Us = 400 V motorová zásuvka

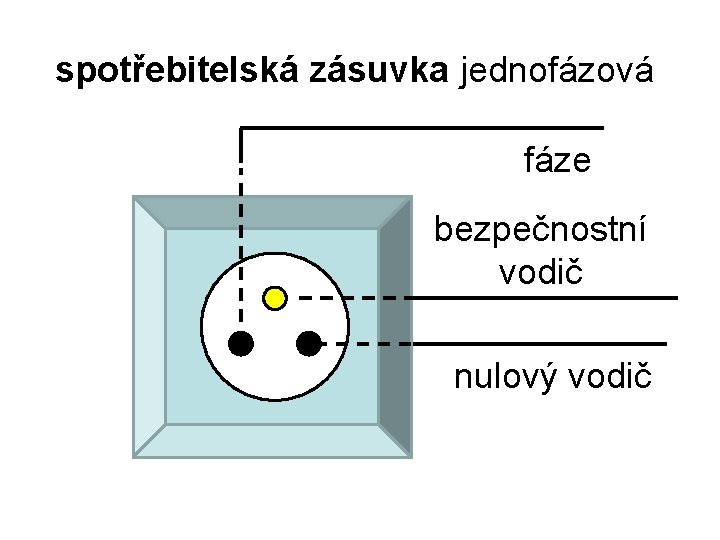

spotřebitelská zásuvka jednofázová fáze bezpečnostní vodič nulový vodič

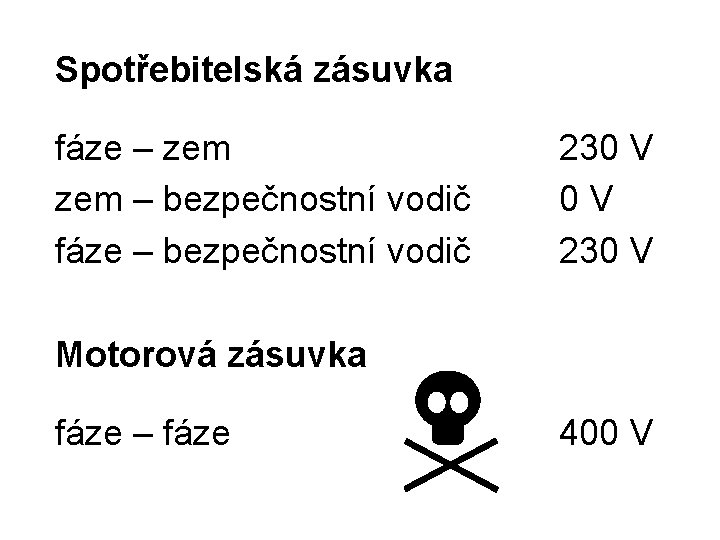

Spotřebitelská zásuvka fáze – zem – bezpečnostní vodič fáze – bezpečnostní vodič 230 V 0 V 230 V Motorová zásuvka fáze – fáze 400 V

Motorová zásuvka vícefázová 3 fáze + zem + nulový vodič NESAHAT !!!

Ochranné prvky: - zaslepení - záklopka (proti dešti) - dětská pojistka - proudový chránič - jističe

fázový vodič nulový vodič bezpečnostní vodič hnědý/černý modrý zelenožlutý pruhovaný Vodič pod napětím zjistí zkoušečka.
