VY_32_INOVACE_6/05_ČLOVĚK A PŘÍRODA Předmět: Fyzika Ročník: 7. Poznámka: Kladky a kladkostroj Vypracoval: Luboš Pták

• jednoduchý stroj • hlavní části-kolečko a provaz/lano • používá se především pro zvedání těles a pro změnu směru působení síly • Podle upevnění kolečka nebo provazu se dělí • kladku pevnou • kladku volnou • Spojením více kladek vznikne složitější stroj-kladkostroj

PEVNÁ KLADKA Obr. 1 • druh kladky, kdy je upevněné kolečko, a to v ose, kolem které se otáčí • provaz je provlečený přes kladku, na jednom jeho konci je zavěšeno těleso • na druhý konec působí síla člověka nebo stroje. • Lepší je kladka volná než kladka pevná- neušetří sílu • Aby byla pevná kladka v rovnováze, musí na oba konce provazu působit stejně velká síla. • Výhodou je změna směru síly, např. zvedání břemene se děje taháním provazu směrem dolů, nikoliv nahoru.

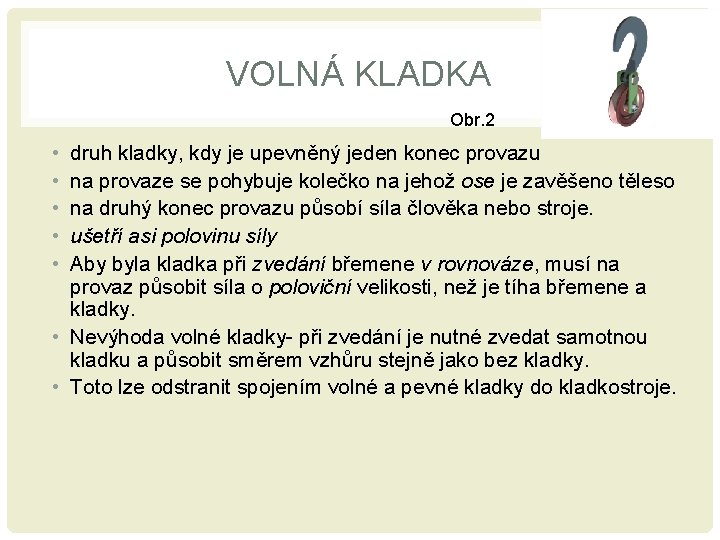

VOLNÁ KLADKA Obr. 2 • • • druh kladky, kdy je upevněný jeden konec provazu na provaze se pohybuje kolečko na jehož ose je zavěšeno těleso na druhý konec provazu působí síla člověka nebo stroje. ušetří asi polovinu síly Aby byla kladka při zvedání břemene v rovnováze, musí na provaz působit síla o poloviční velikosti, než je tíha břemene a kladky. • Nevýhoda volné kladky- při zvedání je nutné zvedat samotnou kladku a působit směrem vzhůru stejně jako bez kladky. • Toto lze odstranit spojením volné a pevné kladky do kladkostroje.

KLADKOSTROJ • je jednoduchý stroj, který vznikne spojením pevné kladky a volné kladky, příp. více kladek. • kombinuje výhody: • volné kladky - ušetření poloviny síly(uzvedneme stejnou hmotnost, kterou sami vážíme) • pevné kladky - změna směru síly. Např. těleso o tíze G lze zvednout kladkostrojem s 1 volnou a 1 pevnou kladkou silou asi G/2 směřující dolů. • Při použití více kladek se potřebná síla F vypočte: • F = G / n • G=tíha břemene + volných kladek • N=je počet provazů, na kterých volné kladky visí. • Tento vzorec platí POUZE pro kladkostroj se spojenými volnými kladkami Pro tzv. Archimédův kladkostroj platí-síla se zmenší F = G / (2 na ntou) • N=počet skutečně volných kladek. • Působící síly závisejí na druhu kladky. Obr. 3

VYUŽITÍ V PRAXI • Používají se různé strojní mechanismy, velmi často se jedná o specializované dopravní prostředky tzv. zdvihadla • dále se kladky a kladkostroje používají pro napínání drátů elektrického vedení, vypínání plachtoví na jachtách, při stavbách drátěných ohrad či plotů apod. • Nejběžnějšími a nejznámějšími stroji jsou : • jeřáb • výtah • vrátek - nejčastěji používaný na stavbách (kupř. při hloubení kopaných studen) • napínák drátů a lan

ZDROJE HLEDÁNÍ • http: //cs. wikipedia. org/wiki/Kladka • obr. 1: http: //www. emporo. cz/fotocache/bigorig/490. jpg • obr. 2: http: //www. spsvitkovice. cz/vyuka/kladka. png • obr. 3: http: //www. techmania. cz/edutorium/data/fil_0890. gif
