VY_32_INOVACE_33 -10 X. Spádové přímky roviny

Spádová přímka v rovině μ x · π spádová přímka 1. osnovy

Spádová přímka v rovině μ · x π spádová přímka 2. osnovy

Zapamatujte! Spádová přímka 1. osnovy je přímka ležící v rovině. Je kolmá k půdorysné stopě. Spádovou přímku 1. osnovy značíme s. Spádová přímka 2. osnovy je přímka ležící v rovině. Je kolmá k nárysné stopě. Spádovou přímku 2. osnovy značíme r.

Zapamatujte! Pomocí spádových přímek určujeme odchylky roviny od průměten. Půdorysná odchylka je velikost úhlu, který svírá rovina s půdorysnou. Značíme Nárysná odchylka je velikost úhlu, který svírá rovina s nárysnou. Značíme Velikosti odchylek zjistíme sklopením spádových přímek do průměten.

Spádové přímky v Mongeově promítání s…spádová přímka 1. osnovy r…spádová přímka 2. osnovy

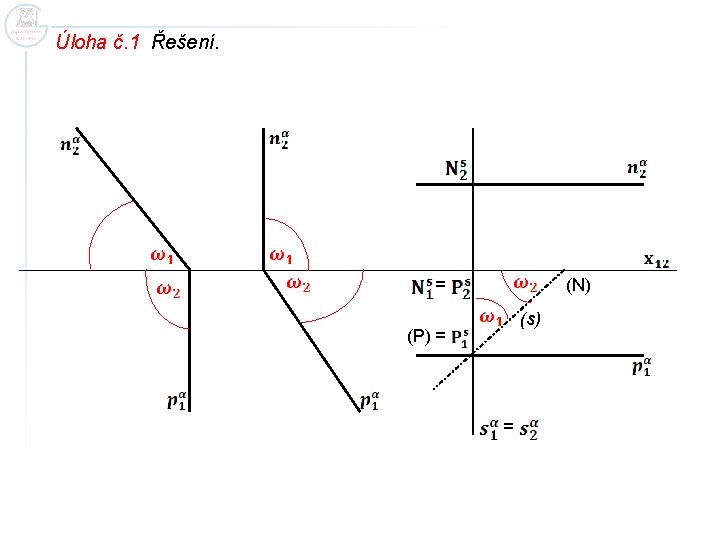

Úloha č. 1 Určete půdorysnou a nárysnou odchylku roviny.

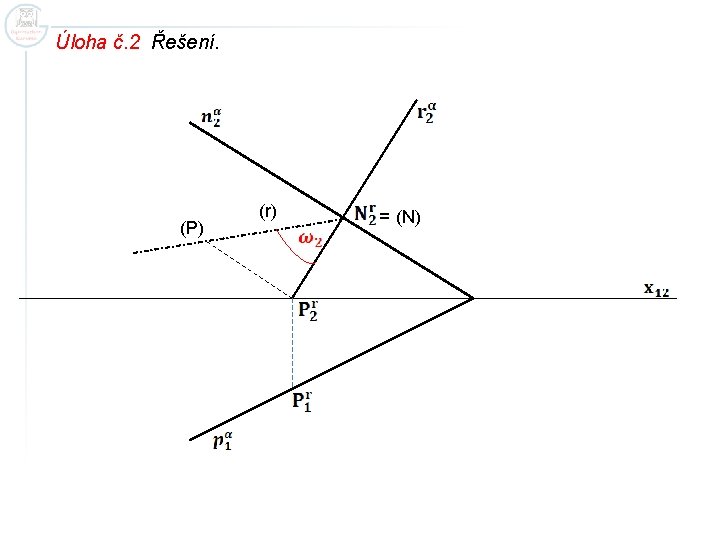

Úloha č. 2 Určete nárysnou odchylku roviny.

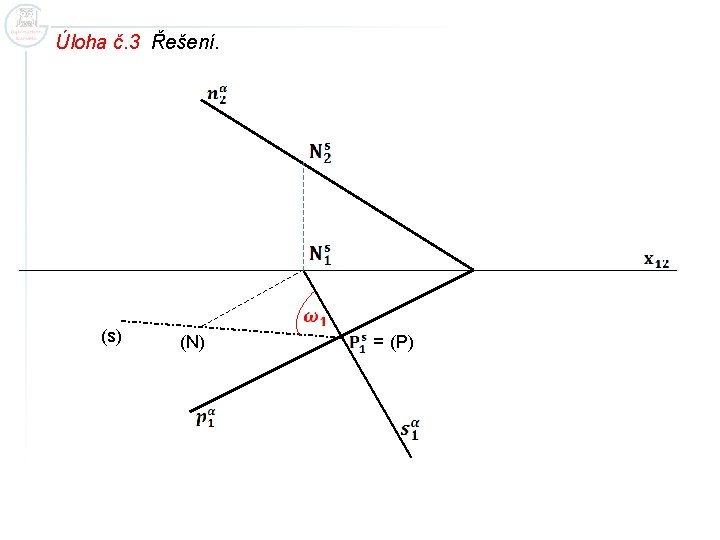

Úloha č. 3 Určete půdorysnou odchylku roviny.

Následující příklad řešte samostatně.

Úloha č. 4 Určete půdorysnou i nárysnou odchylku roviny, která prochází základnicí a bodem M [ 0; 2; 3 ].

Děkuji za pozornost. Autor DUM: Mgr. Pavlína Hovorková Autor úloh a obrázků: Mgr. Pavlína Hovorková
