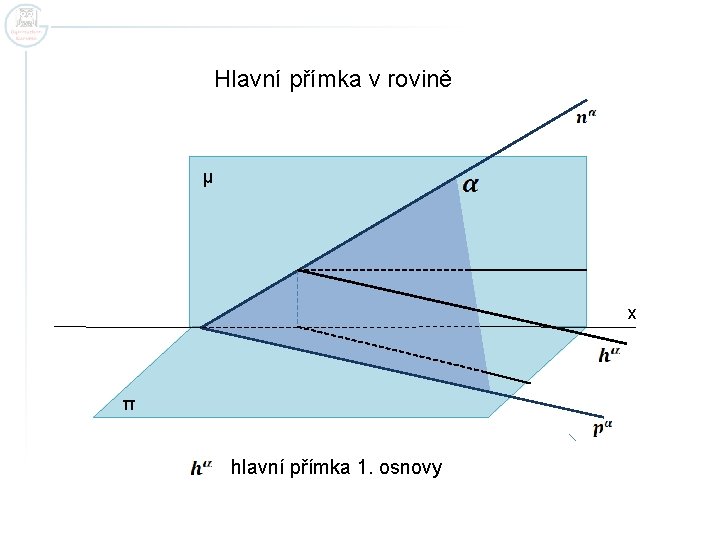

Hlavní přímka v rovině μ x π hlavní přímka 1. osnovy
Hlavní přímka v rovině μ x π hlavní přímka 2. osnovy
Zapamatujte! Hlavní přímka 1. osnovy je přímka ležící v rovině. Je rovnoběžná s půdorysnou. Hlavní přímku 1. osnovy značíme h. Hlavní přímka 2. osnovy je přímka ležící v rovině. Je rovnoběžná s nárysnou. Hlavní přímku 2. osnovy značíme l.

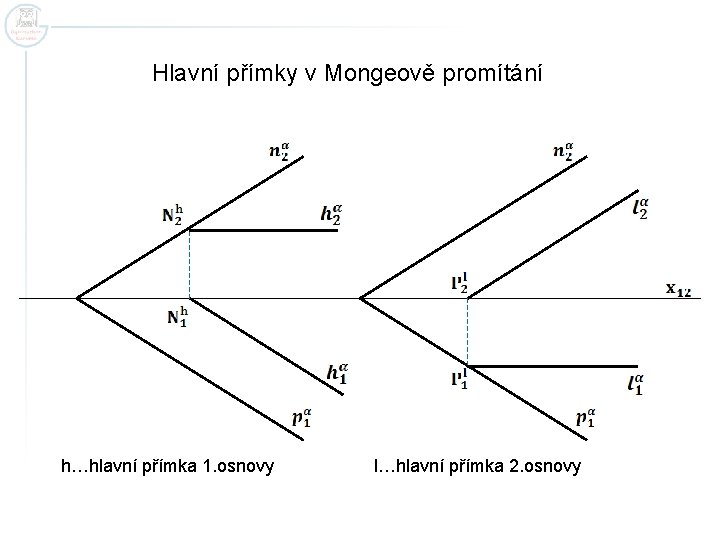

Hlavní přímky v Mongeově promítání h…hlavní přímka 1. osnovy l…hlavní přímka 2. osnovy
Úloha č. 1 Doplňte chybějící obraz bodu, který leží v rovině, pomocí hlavní přímky 1. osnovy.
Úloha č. 1 Řešení.
Úloha č. 2 Doplňte chybějící obraz bodu, který leží v rovině, pomocí hlavní přímky 2. osnovy.
Úloha č. 2 Řešení.
Úloha č. 3 Doplňte chybějící obraz bodu, který leží v rovině, užitím hlavních přímek. (Řešte bez užití stop roviny) Otázka: Čím jsou dány roviny v této úloze?
Úloha č. 3 Řešení.
Následující příklad řešte samostatně.

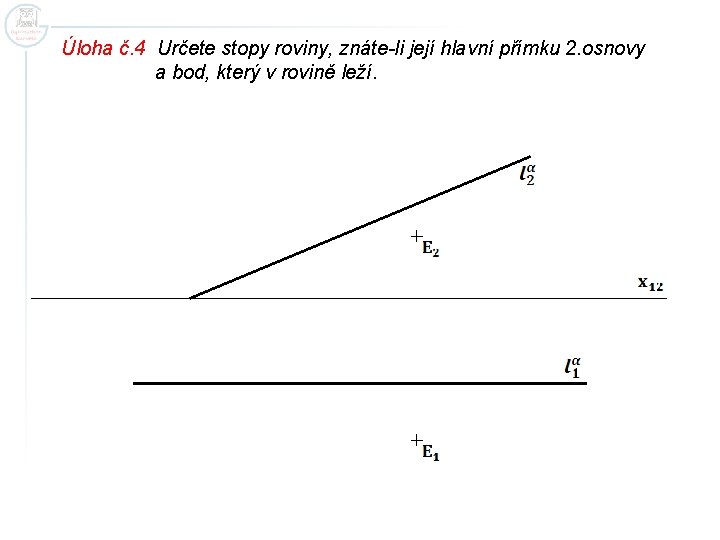

Úloha č. 4 Určete stopy roviny, znáte-li její hlavní přímku 2. osnovy a bod, který v rovině leží.
Děkuji za pozornost. Autor DUM: Mgr. Pavlína Hovorková Autor úloh a obrázků: Mgr. Pavlína Hovorková
