VY_32_INOVACE_238 Název materiálu: ŘAZENÍ SPOTŘEBIČŮ – výklad učiva. Název dle číselného rozsahu: VY_32_INOVACE_238. Autor materiálu: Mgr. Bronislav Budík. Zařazení materiálu: o Vzdělávací oblast : Člověk a příroda. o Vzdělávací obor : Fyzika. o Tematický okruh: Energie a její přenos. o Ročník : 8. Metodické pokyny: Jsou uvedeny na jednotlivých listech, u každého cvičení. Datum vytvoření: 18. 2. 2013
ŘAZENÍ SPOTŘEBIČŮ 1. ZA SEBOU – DO SERIE http: //cs. wikipedia. org/wiki/S%C 3%A 9 riov%C 3%A 9_zapojen%C 3%AD; Ic + IR 1 Rž 2 Celkový elektrický proud v obvodu je stejný, jako proud, který teče jednotlivými IR 2 spotřebiči. Celkový elektrický odpor je dán součtem odporů jednotlivých spotřebičů. IC = IR 1 = IR 2 RC = RŽ 1 + RŽ 2

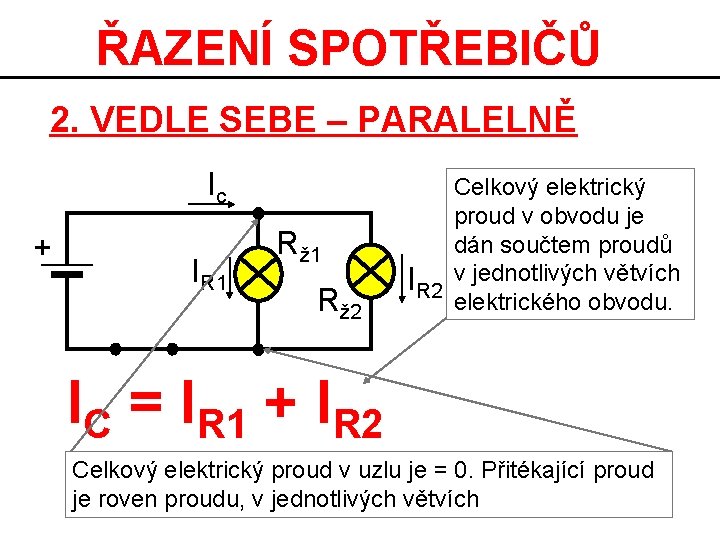

ŘAZENÍ SPOTŘEBIČŮ 2. VEDLE SEBE – PARALELNĚ Ic + IR 1 Rž 2 Celkový elektrický proud v obvodu je dán součtem proudů IR 2 v jednotlivých větvích elektrického obvodu. IC = IR 1 + IR 2 Celkový elektrický proud v uzlu je = 0. Přitékající proud je roven proudu, v jednotlivých větvích
ŘAZENÍ SPOTŘEBIČŮ 2. VEDLE SEBE – PARALELNĚ http: //cs. wikipedia. org/wiki/Paraleln%C 3%AD_zapojen%C 3%AD Ic + IR 1 Rž 2 1 =1 +1 RC Rž 1 Rž 2 IR 2 . . . + N zařazených spotřebičů 1 RN
ŘAZENÍ SPOTŘEBIČŮ 2. VEDLE SEBE – PARALELNĚ v případě dvou spotřebičů zařazených vedle sebe, je po úpravě celkový elektrický odpor soustav dán vzorcem RC = R 1. R 2 R 1 + R 2 VÝSLEDNÝ ELEKTRICKÝ ODPOR JE MENŠÍ, NEŽ ODPORY JEDNOTLIVÝCH SPOTŘEBIČŮ ELEKTRICKÝ PROUD OBVODEM JE VĚTŠÍ, NEŽ PŘI ZAPOJENÍ DO SERIE
Výpočty zapojení spotřebičů Jaký je celkový elektrický odpor dvou žárovek o odporech 200 a 300 ohmů zapojených vedle sebe? Jak velký proud teče z baterie mobilního telefonu do tohoto elektrického obvodu? Ic U = 3, 7 V R 1 = 200 R 2= 300 + U - I 1 R 2 Rc =? I =? A Rc = R 1. R 2 / (R 1 + R 2)= 200 . 100 / (200 + 100 ) Rc = 20 000 : 300 = 66, 7 I = U/R = 3, 7 V : 66, 7 = 0, 055 A = 55 m. A Celkový elektrický odpor obvodu je 67 ohmů. Elektrický proud z baterie je 55 miliampér. I 2
Výpočty zapojení spotřebičů Jaký je celkový elektrický odpor dvou žárovek o odporech 200 a 300 ohmů zapojených za sebou? Jak velký proud teče z baterie mobilního telefonu do tohoto elektrického I 1 obvodu? I c U = 3, 7 V R 1 = 200 R 2= 300 + U - R 1 Rc =? I =? A Rc = R 1 + R 2= 200 + 100 Rc = 300 I = U/R = 3, 7 V : 300 = 0, 012 A = 12 m. A Celkový elektrický odpor obvodu je 300 ohmů. Elektrický proud z baterie je 12 miliampér. R 2 I 2
SÉRIOVÉ ZAPOJENÍ Typickým použitím je proto sériové zapojení spínače (nebo též pojistky či jističe) a spotřebiče (vypnutím spínače se vypne i spotřebič). V tomto zapojení jsou také žárovičky na Vánočním stromku. PARALELNÍ ZAPOJENÍ Typickým použitím paralelního obvodu je současné zapojení více spotřebičů v domácnosti, protože přerušením obvodu v některé větvi (vypnutí spotřebiče) se nepřeruší obvod v jiné větvi (jiný spotřebič běží dál).

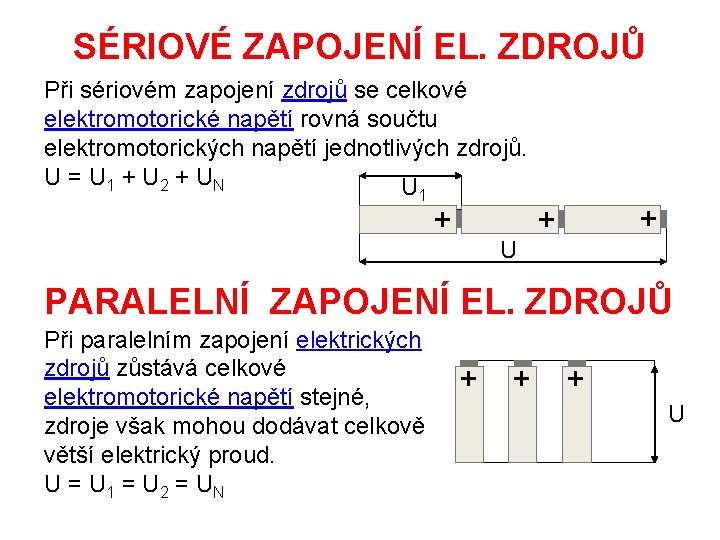

SÉRIOVÉ ZAPOJENÍ EL. ZDROJŮ Při sériovém zapojení zdrojů se celkové elektromotorické napětí rovná součtu elektromotorických napětí jednotlivých zdrojů. U = U 1 + U 2 + UN U 1 + U + + Při paralelním zapojení elektrických zdrojů zůstává celkové elektromotorické napětí stejné, zdroje však mohou dodávat celkově větší elektrický proud. U = U 1 = U 2 = UN + PARALELNÍ ZAPOJENÍ EL. ZDROJŮ U
