ČVUT v Praze Fakulta dopravní Elektrizace trati č. 226 Veselí nad Lužnicí – České Velenice Jaromír Louma Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Seznámení s tratí § vznik trati v roce 1871 jako odbočka ze základní trasy Dráhy císaře Františka Josefa (Vídeň – Č. Budějovice – Plzeň) na Prahu přes Veselí nad Lužnicí § celková délka trati 55 km § jednokolejná, neelektrifikovaná, zastaralá § vedena rovinatou krajinou Třeboňské pánve Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Seznámení s tratí Stanice Km Veselí n. Lužnicí 0 Vlkov n. Lužnicí 5 Frahelž 9 Lomnice n. Lužnicí 12 Lužnice 17 Třeboň 21 Třeboň lázně 23 Majdalena z. 31 Majdalena 33 Suchdol n. Lužnicí 39 Suchdol n. Lužnicí z. 40 Hrdlořezy 42 Dvory n. Lužnicí 44 Nová Ves n. Lužnicí 49 České Velenice 55 Gmünd NÖ 57 Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

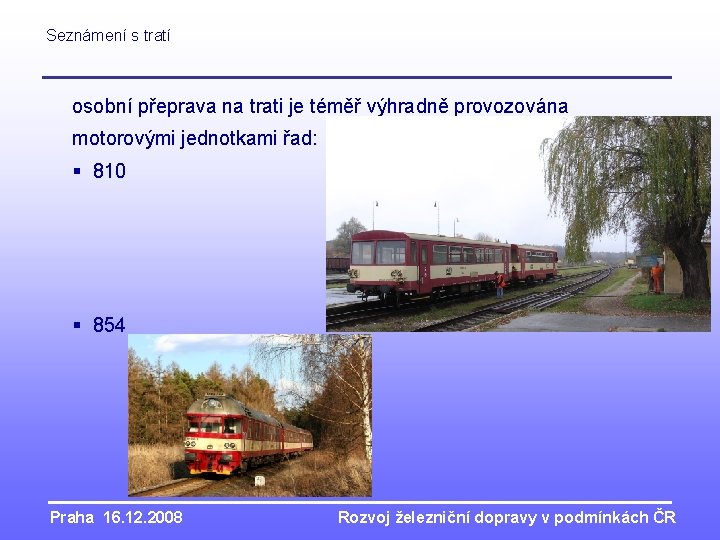

Seznámení s tratí osobní přeprava na trati je téměř výhradně provozována motorovými jednotkami řad: § 810 § 854 Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Technické vybavení § Přejezdová zabezpečovací zařízení § Mechanická s místní i dálkovou obsluhou stanice: Dvory nad Lužnicí, Hrdlořezy, Majdalena zastávka, Vlkov nad Lužnicí – hned 3 x !!! Suchdol nad Lužnicí (foto: Rudolf Kuběna) Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Technické vybavení § Staniční zabezpečovací zařízení § na hlavních a předjízdných kolejích – 2. kategorie § často se vyskytují mechanická stavědla § Traťové zabezpečovací zařízení § na většině trati – 2. kategorie § na úseku Nová Ves n. Lužnicí – České Velenice - telefonie Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Elektrizace § Elektrizace železnice (v minulosti se používal termín elektrifikace železnice) je proces, kdy je železniční trať vybavována pevnými trakčními zařízeními, která slouží pro napájení hnacích vozidel elektrickou energií. § Mezi pevná trakční zařízení patří: § napájecí stanice, které jsou vybaveny elektrickým zařízením odpovídajícím příslušné napájecí soustavě § u stejnosměrného napájení typicky - třífázový transformátor a můstkový usměrňovač § u střídavého napájení typicky transformátor ve speciálním jednofázovém zapojení § spínací stanice § trakční (trolejové) vedení nebo napájecí (třetí) kolejnice Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Optimalizace Plánovaná elektrizace trati bude provedena v rámci plánované optimalizace. Fikce § zdrojem web MDCR § plánovaná realizace v období 2007 - 2013 § plánované investice 4 mld. Kč Realita § realizace – nejdříve v horizontu 10 let § nejaktuálnější projektová dokumentace je z června 2000 § 5. 3. 2008 – ustanovení hodnotících komisí vládou ČR pro posouzení a hodnocení nabídek uchazečů o veřejné zakázce v otevřeném řízení na optimalizaci tratě České Velenice – Veselí nad Lužnicí Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Optimalizace § už v průběhu toku 2001 probíhaly mezi Veselím a Velenicemi stavební práce, jenž by se daly směle označit za předelektrizační - výměny a instalace nových závor a přestavba přejezdů samotných (Lomnice – Třeboň), kabelizace, odstraňování telegrafních drátů a sloupů a uřčité přípravy pro instalaci světelných návěstidel (Lomnice n. Lužnicí) § současně byla postavena zcela nová budova zastávky Třeboň-lázně §v Lomnici n. Lužnicí byly v roce 2002 vyměněny i výhybky (původní byly nahrazeny užšími) Praha 16. 12. 2008 Železniční zastávka Třeboň lázně Rozvoj železniční dopravy v podmínkách ČR

Optimalizace § v současné době probíhají na nádraží České Velenice stavební práce, které souvisí s elektrizací tratě č. 199 České Budějovice – České Velenice § v návaznosti na elektrizaci tratě č. 199 bude mezi Novou Vsí n. Lužnicí a Českými Velenicemi instalováno automatické hradlo §Stavební práce, České Velenice Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Optimalizace Ovlivnění trati č. 226 stavbou IV. koridoru § automatické hradlo ve stanici Lomnice n. Lužnicí § odstranění všech mechanických přejezdových zabezpečovacích zařízení na úseku Veselí n. Lužnicí – Lomnice n. Lužnicí Praha 16. 12. 2008 Rozvoj železniční dopravy v podmínkách ČR

Konec prezentace Děkuji Vám za pozornost

Nádraží Veselí nad Lužnicí

Nádraží České Velenice
