Výukový matriál byl zpracován v rámci projektu OPVK 1. 5 EU peníze školám registrační

Výukový matriál byl zpracován v rámci projektu OPVK 1. 5 EU peníze školám registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 1026 Autor: Jan Mihalík zpracováno: 4. 12. 2012 ročník (obor) Třetí 23 -51 -E/01 (strojírenské práce) tematická oblast Soustružení Předmět Technologie Anotace: Prezentace slouží k seznámení žáků se soustružením Šablona číslo materiálu III/2 -7 10.

Soustružení - Soustružení je strojní třískové obrábění - nástrojem zvaným soustružnický nůž.

Soustružení - Soustružení je strojní třískové obrábění - nástrojem zvaným soustružnický nůž.

Pracovní pohyby nástroje a obrobku Hlavní pohyb je otáčivý a koná jej obrobek. Vedlejší

Pracovní pohyby nástroje a obrobku Hlavní pohyb je otáčivý a koná jej obrobek. Vedlejší pohyb vykonává nástroj- posuvný pohyb

Nástroje Rozdělení: - Podle tvaru (radiální, kotoučové) - Podle směru posuvu (pravé, levé, souměrné)

Nástroje Rozdělení: - Podle tvaru (radiální, kotoučové) - Podle směru posuvu (pravé, levé, souměrné) - Podle způsobu obrábění (ubírací, zapichovací, upichovací, tvarové) - Podle druhu stroje (soustružnické, revolverové, automatové)

Hlavní části soustružnického nože

Hlavní části soustružnického nože

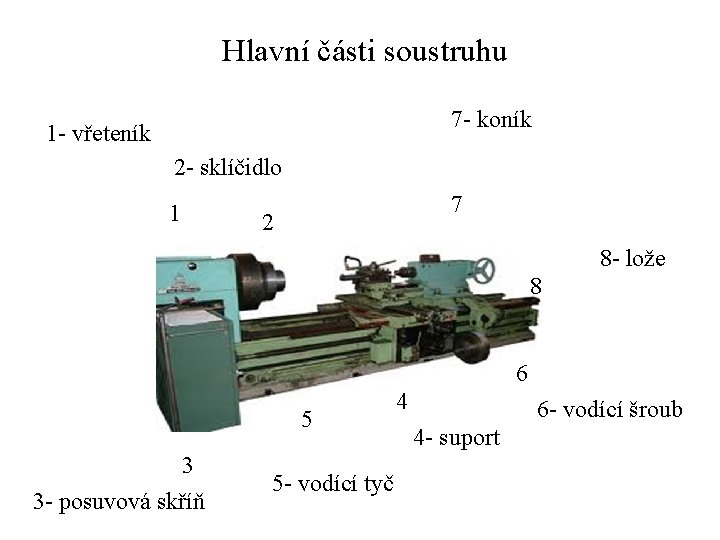

Hlavní části soustruhu 7 - koník 1 - vřeteník 2 - sklíčidlo 1 7

Hlavní části soustruhu 7 - koník 1 - vřeteník 2 - sklíčidlo 1 7 2 8 - lože 8 6 5 3 3 - posuvová skříň 5 - vodící tyč 4 6 - vodící šroub 4 - suport

Otázky Co je to soustružení…………. Pracovní pohyby při soustružení…………. . Druhy nástrojů……………. . Hlavní

Otázky Co je to soustružení…………. Pracovní pohyby při soustružení…………. . Druhy nástrojů……………. . Hlavní části soustružnického nože………. . Hlavní části soustruhu…………….

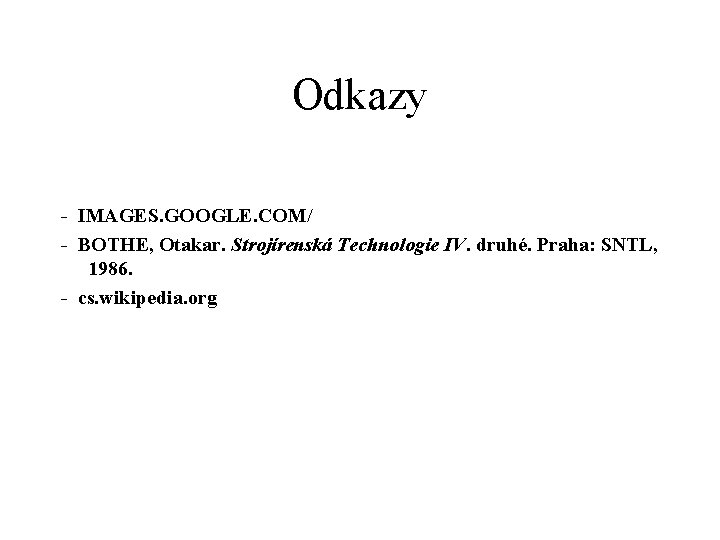

Odkazy - IMAGES. GOOGLE. COM/ - BOTHE, Otakar. Strojírenská Technologie IV. druhé. Praha: SNTL,

Odkazy - IMAGES. GOOGLE. COM/ - BOTHE, Otakar. Strojírenská Technologie IV. druhé. Praha: SNTL, 1986. - cs. wikipedia. org
