Výukový matriál byl zpracován v rámci projektu OPVK 1. 5 EU peníze školám registrační číslo projektu: CZ. 1. 07/1. 5. 00/34. 1026 Autor: Jan Mihalík zpracováno: 6. 2. 2013 ročník (obor) První 23 -51 -E/01 (strojírenské práce) tematická oblast Řezání závitů Předmět Technologie Anotace: Prezentace slouží k seznámení žáků s ručním řezáním závitů Šablona číslo materiálu III/2 -7 -13
Řezání závitů Je třískové obrábění, při kterém vzniká závit. Závit vznikne nejčastěji vyříznutím šroubovité drážky do dříku šroubu nebo do díry matice. Může být: pravý nebo levý

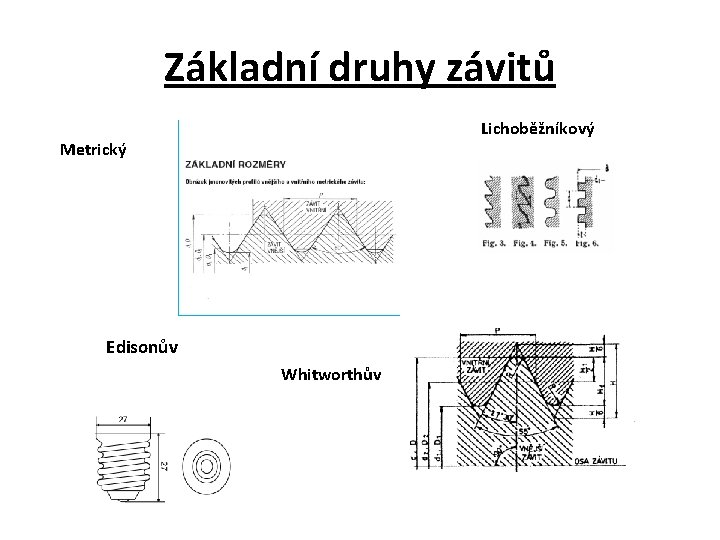

Základní druhy závitů Lichoběžníkový Metrický Edisonův Whitworthův

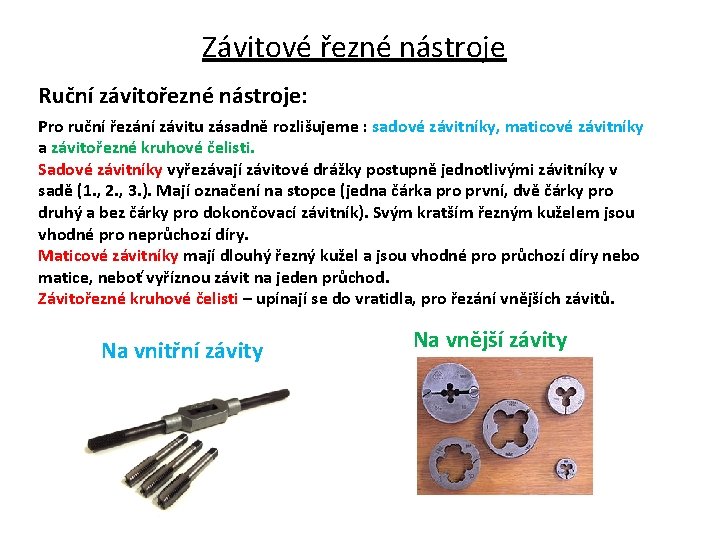

Závitové řezné nástroje Ruční závitořezné nástroje: Pro ruční řezání závitu zásadně rozlišujeme : sadové závitníky, maticové závitníky a závitořezné kruhové čelisti. Sadové závitníky vyřezávají závitové drážky postupně jednotlivými závitníky v sadě (1. , 2. , 3. ). Mají označení na stopce (jedna čárka pro první, dvě čárky pro druhý a bez čárky pro dokončovací závitník). Svým kratším řezným kuželem jsou vhodné pro neprůchozí díry. Maticové závitníky mají dlouhý řezný kužel a jsou vhodné pro průchozí díry nebo matice, neboť vyříznou závit na jeden průchod. Závitořezné kruhové čelisti – upínají se do vratidla, pro řezání vnějších závitů. Na vnitřní závity Na vnější závity
Postup při ručním řezání závitů • • • třísky neodstraňujeme rukou během řezání musíme mazat např. olejem slepou díru musíte vyvrtat hlubší u vnitřních závitů musí být průměr díry přibližně 0, 8 průměru závitu pro snazší zavedení závitníku do díry ji zahlubte závit řežte pootáčení vratidla asi o polovinu otáčky dopředu a o čtvrt otáčky dozadu ( z důvodu odlomení třísky ) po vyříznutí dané délky závitník opatrně vyšroubujte povrch válce musí být hladký průměr kulatiny u vnějšího závitu musí být stejný jako velikost závitové čelisti pro snazší zavedení čelisti zkoste hrany válce pod úhlem 45° na délce 2 -3 mm
Doporučené průměry děr pro metrické závity Závit M 2 M 4 M 5 M 6 M 8 M 10 M 20 Průměr díry(mm) 1, 5 -1, 6 3, 2 -3, 3 4, 1 -4, 2 4, 9 -5 6, 4 -6, 7 8, 3 -8, 5 17, 2
Otázky: Co je to řezání závitů, rozdělení podle směru šroubovice Je třískové obrábění, při kterém vzniká závit. Může být pravý nebo levý. Základní druhy závitů Metrický, Whitworthův, Lichoběžníkový, Edisonův Nástroje pro řezání závitů Sadové a maticové závitníky pro vnitřní závity. Kruhové závitové čelisti pro vnější závity. Postup při řezání závitů třísky neodstraňujeme rukou, během řezání musíme mazat olejem, slepou díru musíte vyvrtat hlubší, u vnitřních závitů musí být průměr díry přibližně 0, 8 průměru závitu, pro snazší zavedení závitníku do díry ji zahlubte, závit řežte pootáčením vratidla asi o polovinu otáčky dopředu a o čtvrt otáčky dozadu ( z důvodu odlomení třísky ), po vyříznutí dané délky závitník opatrně vyšroubujte průměr kulatiny u vnějšího závitu musí být stejný jako velikost závitové čelisti pro snazší zavedení čelisti zkoste hrany válce pod úhlem 45° na délce 2 -3 mm Doporučené průměry děr pro řezání vnitřních závitů Závit M 2 M 4 M 5 M 6 M 8 M 10 M 20 Průměr díry(mm) 1, 5 -1, 6 3, 2 -3, 3 4, 1 -4, 2 4, 9 -5 6, 4 -6, 7 8, 3 -8, 5 17, 2
Odkazy • Technologie ručního zpracování kovů, Jiří Švagr, Jan Vojtík – ISBN 80 -7105 -118 -7 • cs. wikipedia. org/wiki/Závit
