Výukový materiál zpracován v rámci projektu EU peníze školám Název školy Adresa školy IČ Název operačního programu Registrační číslo Označení vzdělávacího materiálu Název tematické oblasti (sady) Název vzdělávacího materiálu Střední škola elektrostavební a dřevozpracující, Frýdek-Místek, příspěvková organizace Pionýrů 2069, 73801 Frýdek-Místek 13644301 OP Vzdělávání pro konkurenceschopnost CZ. 1. 07/1. 5. 00/34. 0149 VY_32_INOVACE_5_15 Zdr. A_13 Sestavování a diagnostika elektronických obvodů Měřicí laboratoř VARIOLAB - zapojení dvou invertujících operačních zesilovačů za sebou Druh učebního materiálu Prezentace Anotace Základní zapojení operačních zesilovačů - zapojení dvou invertujících operačních zesilovačů za sebou Klíčová slova měřicí laboratoř variolab, invertujících operační zesilovač , symetrický napájecí zdroj Vzdělávací obor, pro který je materiál určen OV a PV obory elektrikář, elektrotechnika 26 -51 -H/01 Ročník 3. - 4. Typická věková skupina 17 - 19 let Speciální vzdělávací potřeby žádné Autor Aleš Zdrálek Zhotoveno, (datum/období) 29. 1. 2013 Celková velikost 1978 k. B Autorem materiálu a všech jeho částí, není-li uvedeno jinak, Aleš Zdrálek Dostupné z portálu www. ssed-fm. cz

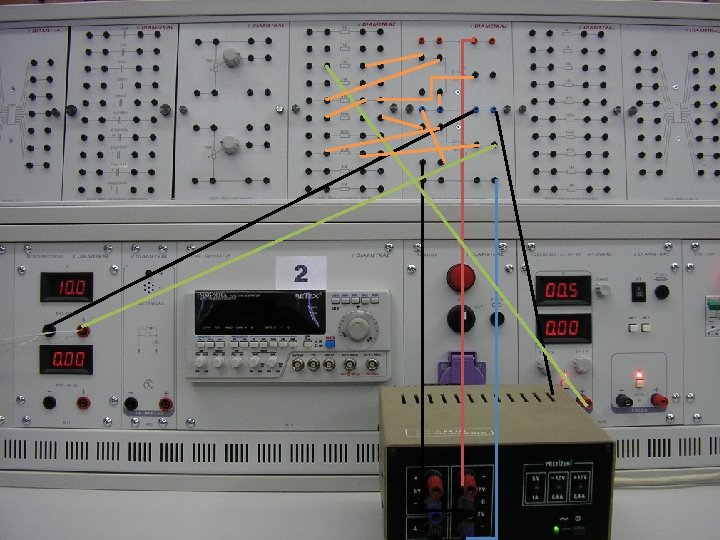

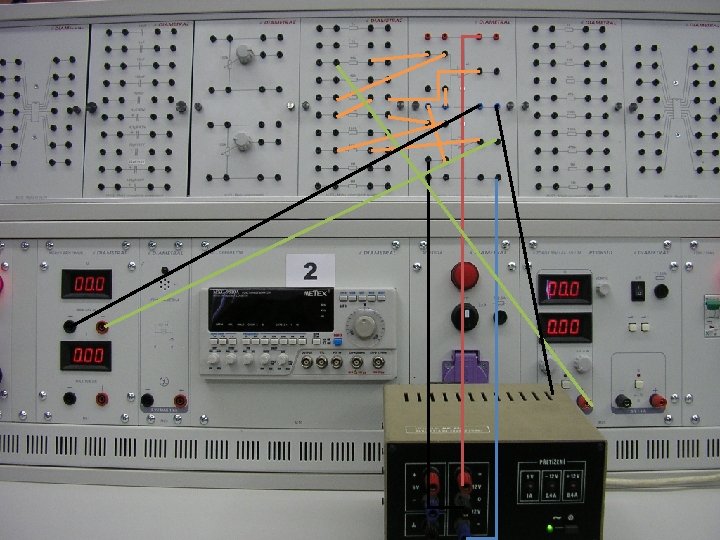

Základní zapojení operačních zesilovačů Zapojení dvou invertujících operačních zesilovačů za sebou AU = AU 1. AU 2

R 1 R 2 R 3 R 4

+UCC Gnd -UCC symetrický napájecí zdroj

U 1 U 2
