Mechanický převod Je součástí mechanického stroje a přenáší sílu mezi pohyblivými částmi stroje. Ty vykonávají nejčastěji otáčivý pohyb Druhy převodů Třecí Ozubený Řemenový Řetězový Hřebenový Šnekový
Převodovka Její hlavní využití je pro realizaci mechanického převodu Hlavní úkol převodovky je: přeměnit rotační pohyb, na rotační pohyb s jinou úhlovou rychlostí a točivým momentem Rozdělení převodovek podle druhu pohybu Rotační – rotační Rotační - lineární Rotační - periodický
Převod rotační - lineární Vstupní energie přivedena do převodovky je přenášená rotačním pohybem hřídele Výstupní energie je přenášena lineárním pohybem posuvem Na automatizační lince je tato převodovka propojena se servomotorem, který pohybuje ramenem
Převod rotační - rotační Vstupní energie do převodovky je přenášená rotačním pohybem hřídele Výstupní energie je přenášená s rotačním pohybem hřídele, ale s jinou charakteristikou (otáčky, kroutící moment, jiný směr otáčení)

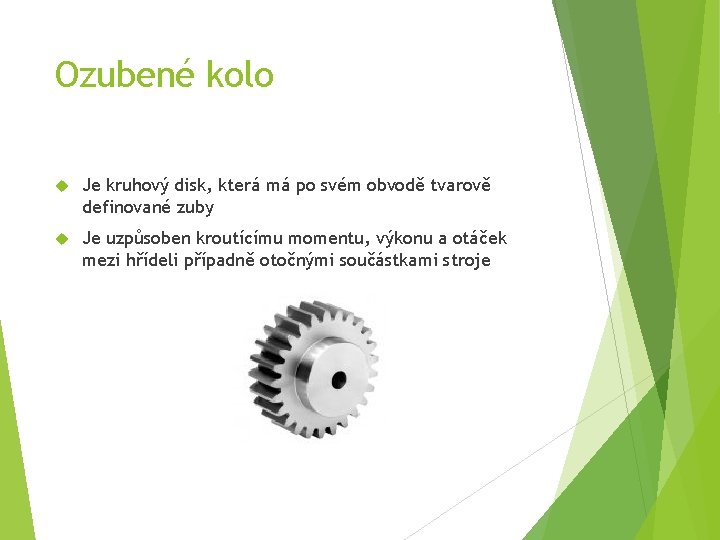

Ozubené kolo Je kruhový disk, která má po svém obvodě tvarově definované zuby Je uzpůsoben kroutícímu momentu, výkonu a otáček mezi hřídeli případně otočnými součástkami stroje
Třecí převod Přenáší otáčivý pohyb prostřednictvím tření mezi dvěma rotačními tělesy Nepatří mezi přesné převody – dochází k prokluzu Výsledný převod je však plynulý, bez kmitů Používá se pro krátkodobý chod a malé výkony
Šnekový převod U tohoto převodu jsou osy otáčení na sebe kolmé Zuby hnaného kola zapadají do závitů hnací části
Hřebenový převod Jedná se o převod rotačního pohybu na pohyb posuvný a naopak Do zubů kola zapadají zuby rovné části Síla se přenáší působením mezi zuby
