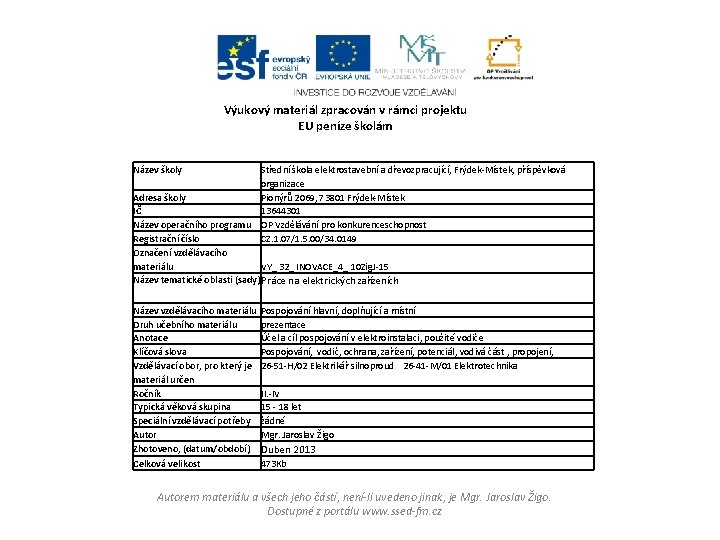

Výukový materiál zpracován v rámci projektu EU peníze školám Název školy Střední škola elektrostavební a dřevozpracující, Frýdek-Místek, příspěvková organizace Pionýrů 2069, 73801 Frýdek-Místek 13644301 OP Vzdělávání pro konkurenceschopnost CZ. 1. 07/1. 5. 00/34. 0149 Adresa školy IČ Název operačního programu Registrační číslo Označení vzdělávacího materiálu VY_ 32_ INOVACE_4_ 10 Zig. J-15 Název tematické oblasti (sady) Práce na elektrických zařízeních Název vzdělávacího materiálu Druh učebního materiálu Anotace Klíčová slova Vzdělávací obor, pro který je materiál určen Ročník Typická věková skupina Speciální vzdělávací potřeby Autor Zhotoveno, (datum/období) Pospojování hlavní, doplňující a místní prezentace Účel a cíl pospojování v elektroinstalaci, použité vodiče Pospojování, vodič, ochrana, zařízení, potenciál, vodivá část , propojení, 26 -51 -H/02 Elektrikář silnoproud 26 -41 -M/01 Elektrotechnika Celková velikost 473 Kb II. -IV 15 - 18 let žádné Mgr. Jaroslav Žigo Duben 2013 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Mgr. Jaroslav Žigo. Dostupné z portálu www. ssed-fm. cz

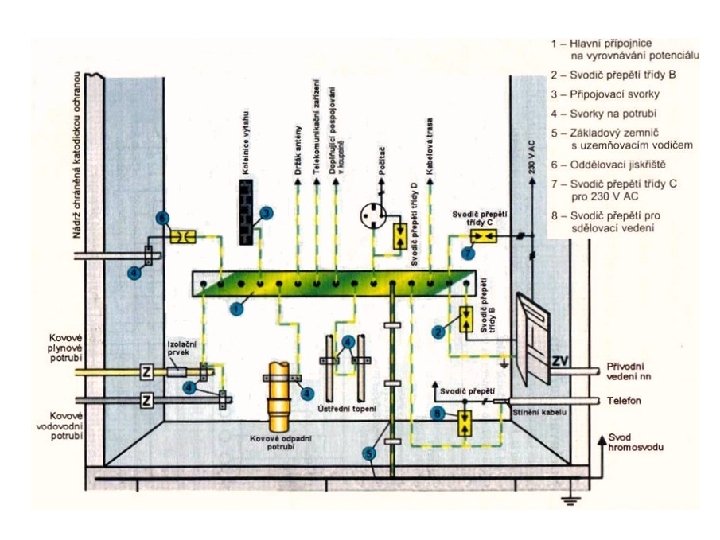

Pospojování v Cílem pospojování je vyrovnání potenciálů všech dostupných vodivých částí na úroveň potenciálu země. v Proto norma klade na pospojování zvláštní důraz a rozlišuje dva druhy pospojování a) hlavní pospojování b) doplňující pospojování q. Hlavní pospojování V každé budově musejí být navzájem spojeny do tzv. hlavního pospojování tyto vodivé části : a) - ochranný vodič (rozvaděč) b) - uzemňovací přívod nebo hlavní ochranná svorka, hromosvod c) - rozvod potrubí v budově, např. plynu, vody d) - kovové konstrukční části, ústřední topení, klimatizace ( pokud existují ) Ø Vodivé části, přicházející do budovy zvenku, musejí být pospojovány co nejblíže, jak je to jen možné, k jejich vstupu do budovy. Ø Hlavní pospojování musí být provedeno u všech kovových plášťů sdělovacích kabelů. K tomuto je však nutný souhlas majitelů nebo provozovatelů těchto kabelů

ü Nejmenší průřezy pro vodiče hlavního pospojování Průřezy vodičů hlavního pospojování nesmějí být menší, než je polovina největšího průřezu použitého ochranného vodiče instalace. ü Nejmenší dovolený průřez je 6 mm 2. Průřez však nemusí být větší než 25 mm 2, pokud je vodič pospojování z mědi. Vodič z jiného kovu musí mít takový průřez, který zajišťuje stejnou vodivost jako měděný vodič o průřezu 25 mm.

q. Doplňující pospojování v Jestliže v instalaci nebo v její části nelze splnit podmínky samočinného odpojení (odpojení v předepsaném čase) musí být provedeno místní pospojování, které se nazývá doplňující pospojování. v • • Doplňující pospojování musí zahrnovat veškeré vodivé části současně přístupné dotyku : - všechny neživé vodivé části upevněných elektrických zařízení - vodivé části neelektrických zařízení - hlavní kovové armatury železobetonu ( pokud je to možné ) - systém ochranného pospojování musí být spojen s ochrannými vodiči všech zařízení včetně zásuvek.

Vodiče doplňujícího pospojování a) Vodiče doplňujícího pospojování spojující dvě neživé části nesmějí mít průřez menší, než je průřez nejmenšího ochranného vodiče, připojeného na neživé části. b) Vodiče doplňujícího pospojování spojující neživé části a cizí vodivé části nesmějí mít průřez menší, než je polovina průřezu odpovídajícího ochranného vodiče. c) Doplňující pospojování může být tvořeno cizími vodivými částmi trvalého charakteru, jako jsou ocelové konstrukce, nebo doplňujícími vodiči nebo oběma způsoby. d) Průřez vodiče, který není součástí napájecího kabelu nebo není jeho pláštěm, nesmí být menší než : - 2, 5 mm 2, pokud je chráněn před mech. poškozením - 4 mm 2, jestliže není chráněn před mechanickým poškozením

Ochrana neuzemněným místním pospojováním Ø Účelem této ochrany je zabránit výskytu nebezpečného dotykového napětí, což je docíleno tím, že jsou spolu vodivě spojeny všechny neživé části a spolu s nimi i cizí vodivé části, přístupné dotyku. Ø Tato soustava místního pospojování nesmí být spojena se zemí ani přímo ani přes neživé části či cizí vodivé části. ( V případě, kdy tento požadavek nemůže být splněn, lze pak uplatnit ochranu samočinným odpojením od zdroje) Ø Nutno provést opatření, aby osoby vstupující do místa chráněného pospojováním, nemohly být vystaveny nebezpečnému rozdílu potenciálu, zvláště když je spojena vodivá, od země izolovaná podlaha s neuzemněným pospojováním. Ø Ochranu neuzemněným místním pospojováním lze sice použít jako základní ochranu elektrických zařízení třídy I , avšak s rizikem, že toto zařízení může být bez vědomí pracovníka provozováno v případě poruchy s trvalým napětím proti okolí, protože zde chybí indikace vlastní vady zařízení.

Ochrana neuzemněným místním pospojováním

Doplňková ochrana - doplňující ochranné pospojování vnitřních vodovodních systémů v V bytových koupelnách se často používá místní doplňující ochranné pospojování v souladu s požadavky ČSN 33 2000 -7 -701 ed. 2 čl. 701. 415. 2. v Jde v podstatě o propojení všech nechráněných vodivých předmětů a všech neživých vodivých částí upevněných zařízení uvnitř místnosti s koupací vanou a nebo se sprchou ochranným vodičem. v Tato ochrana je povinná tehdy, je-li reálné, že některý z vodivých předmětů by mohl být na potenciálu země, například těleso nebo armatury ústředního topení, kovové rozvody či plynu, kovové odpady nebo rozvody pro klimatizaci. v Samotná kovová vana se za takový předmět nepovažuje, pokud je uložena izolovaně od ostatních stavebních či jiných kovových součástí. v Jestliže jsou kovové vodovodní baterie připojeny na potrubí z plastu, není zapotřebí je připojovat k doplňujícímu pospojování. v Vodiče doplňujícího pospojování spojující dvě neživé části nesmí mít průřez menší, než je průřez nejmenšího ochranného vodiče připojeného na neživé části.
