Sériový RLC obvod- pásmová zádrž Pásmová zádrž je filtr zadržující signál o určité frekvenci v oblasti rezonančního kmitočtu. Jedná se v podstatě o sériový rezonanční obvod RLC, s výstupem ze sériové kombinace RL. Pro výpočet kritického kmitočtu platí Thompsonův vzorec.

Schéma zapojení pro měření frekvenční charakteristiky pásmové zádrže RLC pomocí systému RC 2000 Výpočet kritického kmitočtu

Zapojení RLC obvodu pro měření frekvenční charakteristiky systémem RC 2000

Frekvenční charakteristika pásmové zádrže pro různé hodnoty R R = 100 Ω R = 200 Ω R = 500 Ω L= 1 H, C= 3 μF

Frekvenční charakteristiky Pásmová propust RLC- R= 500 Pásmová propust RLC- R= 100 Horní propust- výstup na L Dolní propust- výstup na C L= 1 H, C= 3μF

Určení činitele jakosti Q- pásmová zádrž RLC -3 d. B fd f 0 fh fh – horní mezní kmitočet B= fh-fd -šířka pásma fd- dolní mezní kmitočet

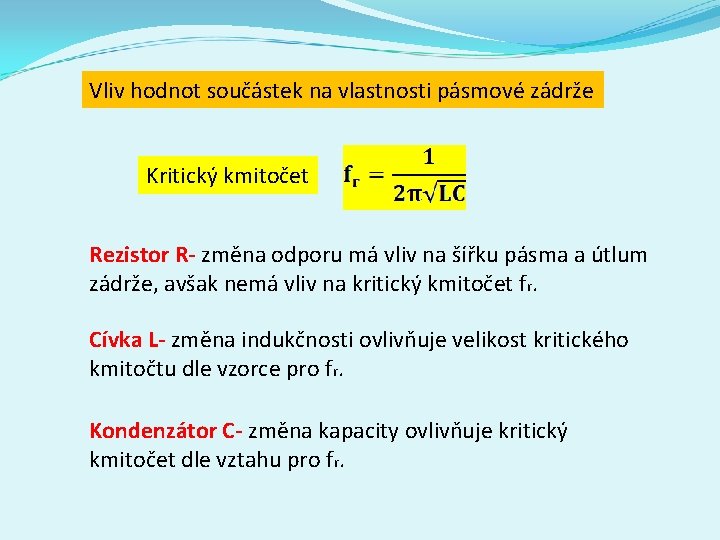

Vliv hodnot součástek na vlastnosti pásmové zádrže Kritický kmitočet Rezistor R- změna odporu má vliv na šířku pásma a útlum zádrže, avšak nemá vliv na kritický kmitočet fr. Cívka L- změna indukčnosti ovlivňuje velikost kritického kmitočtu dle vzorce pro fr. Kondenzátor C- změna kapacity ovlivňuje kritický kmitočet dle vztahu pro fr.

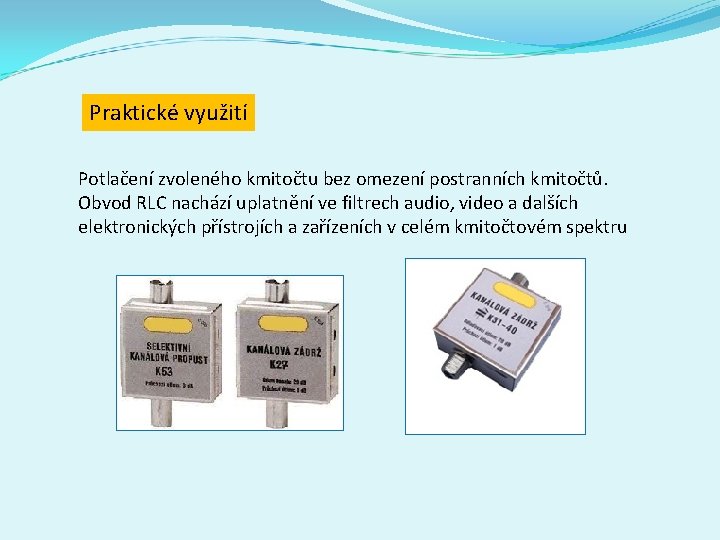

Praktické využití Potlačení zvoleného kmitočtu bez omezení postranních kmitočtů. Obvod RLC nachází uplatnění ve filtrech audio, video a dalších elektronických přístrojích a zařízeních v celém kmitočtovém spektru

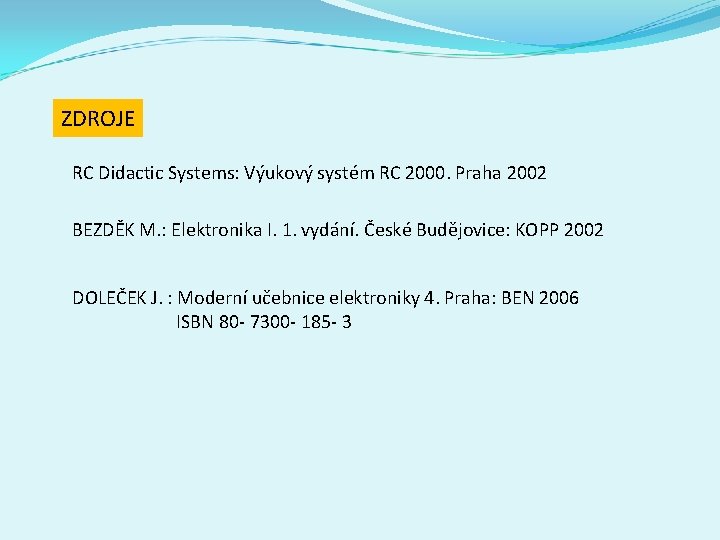

ZDROJE RC Didactic Systems: Výukový systém RC 2000. Praha 2002 BEZDĚK M. : Elektronika I. 1. vydání. České Budějovice: KOPP 2002 DOLEČEK J. : Moderní učebnice elektroniky 4. Praha: BEN 2006 ISBN 80 - 7300 - 185 - 3
