Měření ve stejnosměrných obvodech PROVEĎTE: Měření napětí na odporovém děliči Měření napětí na děliči s vysokými hodnotami R Měření vnitřního odporu zdroje

Teorie měření výukovým systémem RC 2000 Měření stejnosměrného elektrického napětí provádíme modulem stejnosměrného digitálního voltmetreu. Měření elektrického proudu se provádí měřením úbytku napětí na dané hodnotě odporu, tedy bočníku- viz. Ohmův zákon. Jako zdroj stabilizovaného napětí s elektronickou pojistkou lze použít modul programovatelného napěťového zdroje DC- 0 V až 10 V, případně zdroje 10 V v zapojovacím modulu COMP BOARD.

Měření napětí na odporovém děliči Měřením ověřte poměry napětí na rezistorech R 1 a R 2 nezatíženého děliče Schéma zapojení Tabulka

Teoretický rozbor- nezatížený dělič napětí

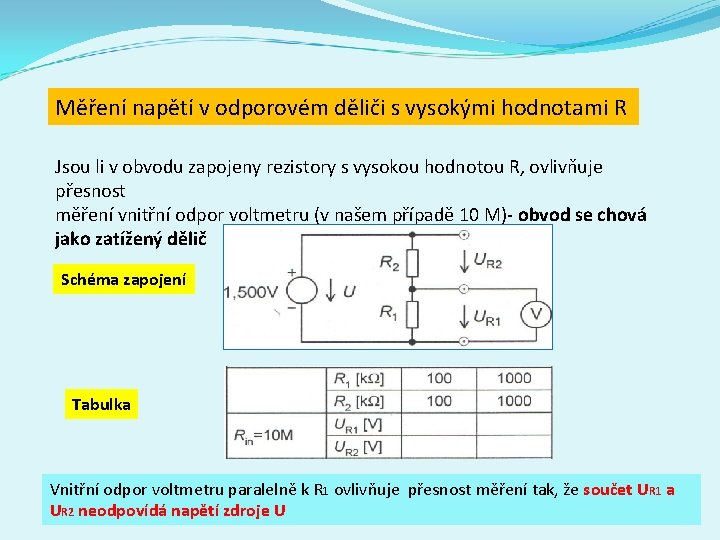

Měření napětí v odporovém děliči s vysokými hodnotami R Jsou li v obvodu zapojeny rezistory s vysokou hodnotou R, ovlivňuje přesnost měření vnitřní odpor voltmetru (v našem případě 10 M)- obvod se chová jako zatížený dělič Schéma zapojení Tabulka Vnitřní odpor voltmetru paralelně k R 1 ovlivňuje přesnost měření tak, že součet UR 1 a UR 2 neodpovídá napětí zdroje U

Teoretický rozbor- zatížený dělič napětí

Měření vnitřního odporu napěťového zdroje Vnitřní odpor zdroje je rozhodující parametr pro určení využití zdroje, to je zajištění dodávky konstantního napětí při požadovaném, odebíraném proudu. Schéma zapojení Voltmetrem změřte napětí na svorkách A a B při zapojeném rezistoru R ( U 1, I 1= 20 m. A) a nezapojeném rezistoru R ( U 2, I 2= 0 m. A). Z naměřených hodnot vypočtěte vnitřní odpor zdroje.

ZDROJE RC Didactic Systems: Výukový systém RC 2000. Praha 2002 BEZDĚK M. : Elektronika I. 1. vydání. České Budějovice: KOPP 2002 DOLEČEK J. : Moderní učebnice elektroniky 4. Praha: BEN 2006 ISBN 80 - 7300 - 185 - 3
