Výukový materiál zpracovaný v rámci projektu OPVK Pořadové číslo projektu: CZ. 1. 07/1. 4. 00/21. 2387 Základní škola Bedřicha Hrozného, Lysá nad Labem, okres Nymburk Šablona: Ověření ve výuce: (nutno poznamenat v TK) Počet žáků celkem: III/2 Sada: VY_32_INOVACE_841 11. 10. 2011 Třída: 9. A Z toho dívek: 16 27

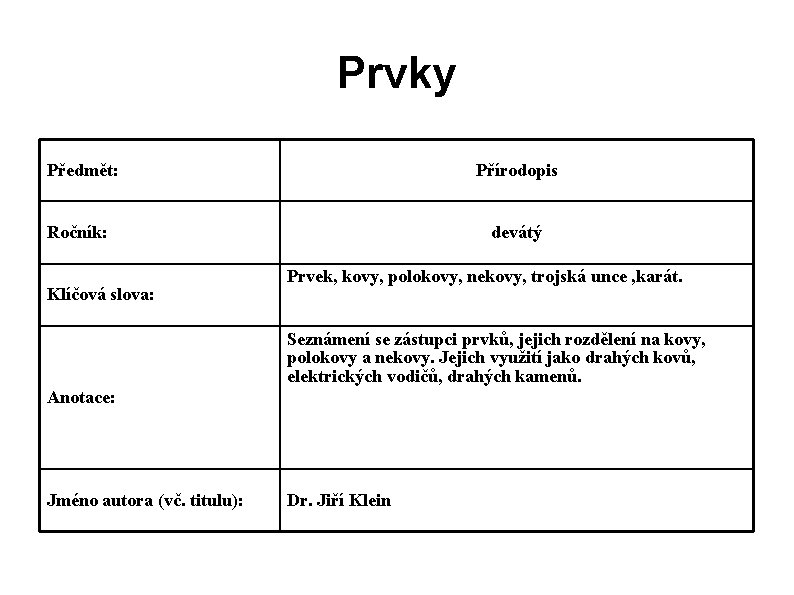

Prvky Předmět: Přírodopis Ročník: Klíčová slova: devátý Prvek, kovy, polokovy, nekovy, trojská unce , karát. Seznámení se zástupci prvků, jejich rozdělení na kovy, polokovy a nekovy. Jejich využití jako drahých kovů, elektrických vodičů, drahých kamenů. Anotace: Jméno autora (vč. titulu): Dr. Jiří Klein

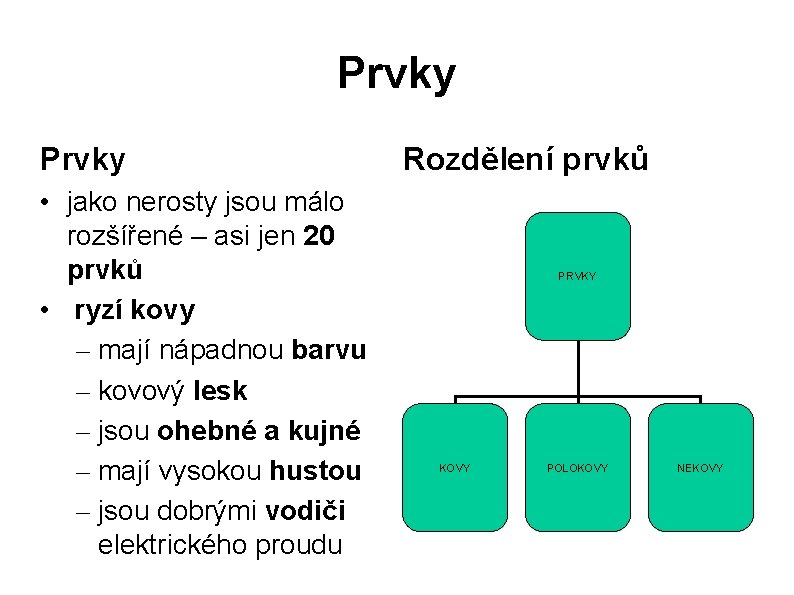

Prvky • jako nerosty jsou málo rozšířené – asi jen 20 prvků • ryzí kovy – mají nápadnou barvu – kovový lesk – jsou ohebné a kujné – mají vysokou hustou – jsou dobrými vodiči elektrického proudu Rozdělení prvků PRVKY KOVY POLOKOVY NEKOVY

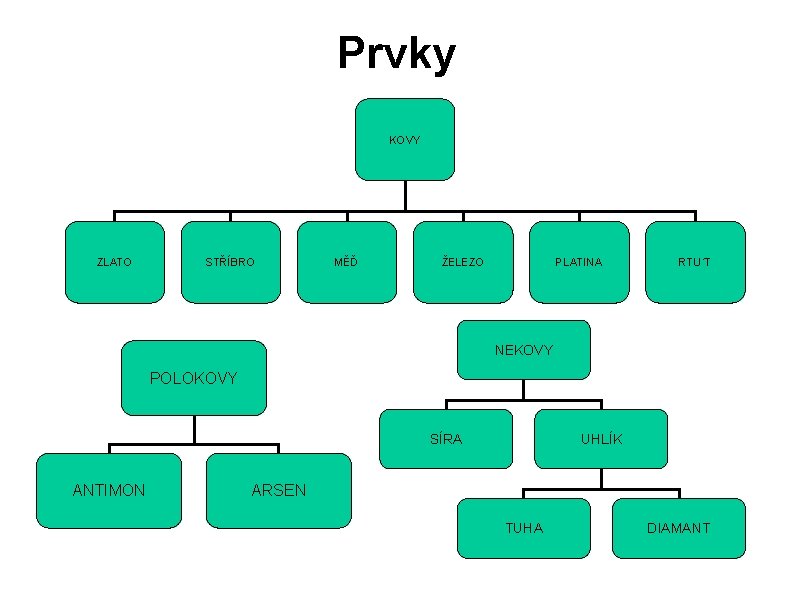

Prvky KOVY ZLATO STŘÍBRO MĚĎ ŽELEZO PLATINA RTU´T NEKOVY POLOKOVY SÍRA ANTIMON UHLÍK ARSEN TUHA DIAMANT

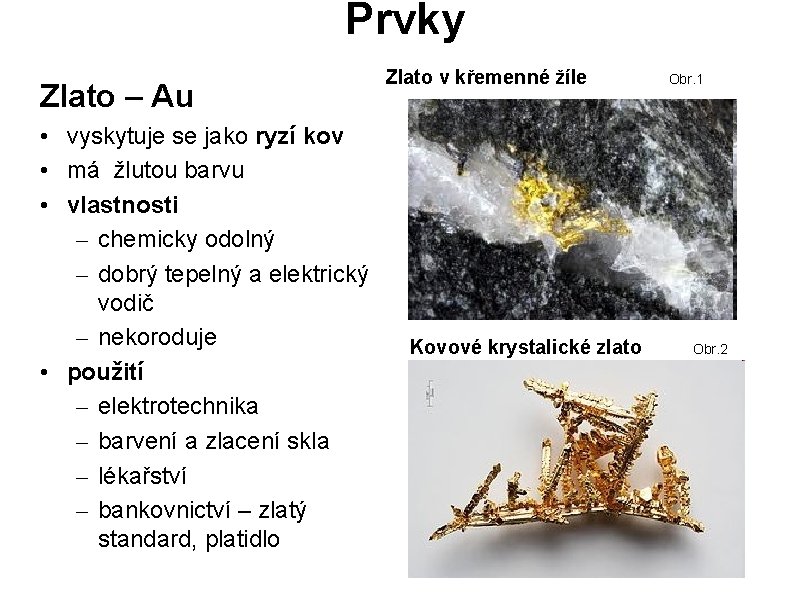

Prvky Zlato – Au • vyskytuje se jako ryzí kov • má žlutou barvu • vlastnosti – chemicky odolný – dobrý tepelný a elektrický vodič – nekoroduje • použití – elektrotechnika – barvení a zlacení skla – lékařství – bankovnictví – zlatý standard, platidlo Zlato v křemenné žíle Kovové krystalické zlato Obr. 1 Obr. 2

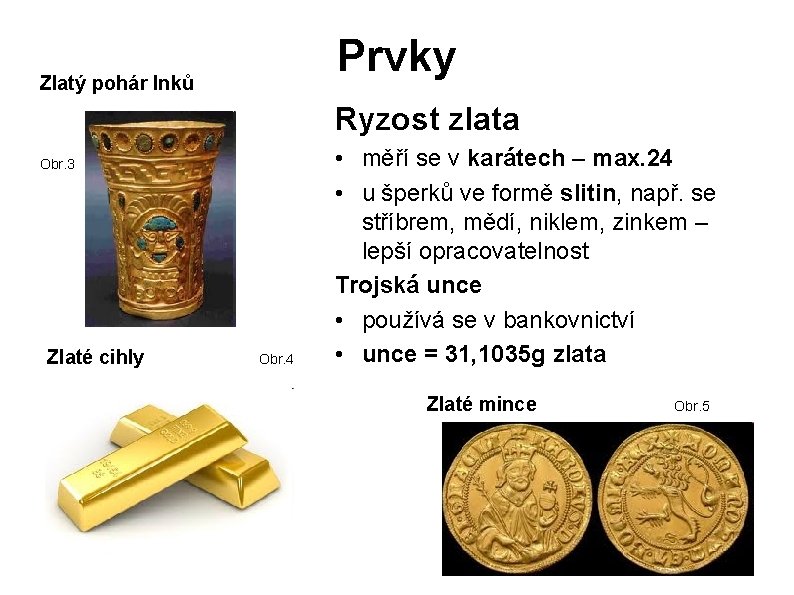

Prvky Zlatý pohár Inků Ryzost zlata Obr. 3 Zlaté cihly Obr. 4 • měří se v karátech – max. 24 • u šperků ve formě slitin, např. se stříbrem, mědí, niklem, zinkem – lepší opracovatelnost Trojská unce • používá se v bankovnictví • unce = 31, 1035 g zlata Zlaté mince Obr. 5

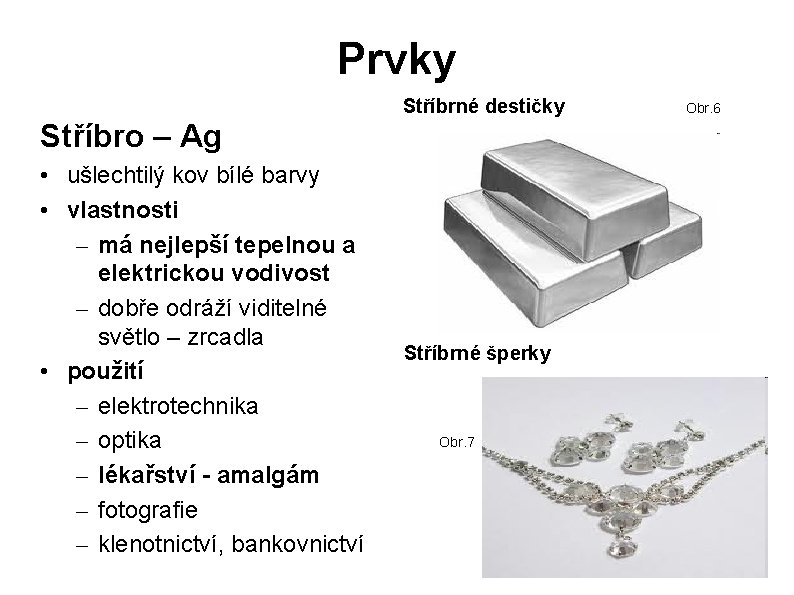

Prvky Stříbrné destičky Stříbro – Ag • ušlechtilý kov bílé barvy • vlastnosti – má nejlepší tepelnou a elektrickou vodivost – dobře odráží viditelné světlo – zrcadla • použití – elektrotechnika – optika – lékařství - amalgám – fotografie – klenotnictví, bankovnictví Stříbrné šperky Obr. 7 Obr. 6

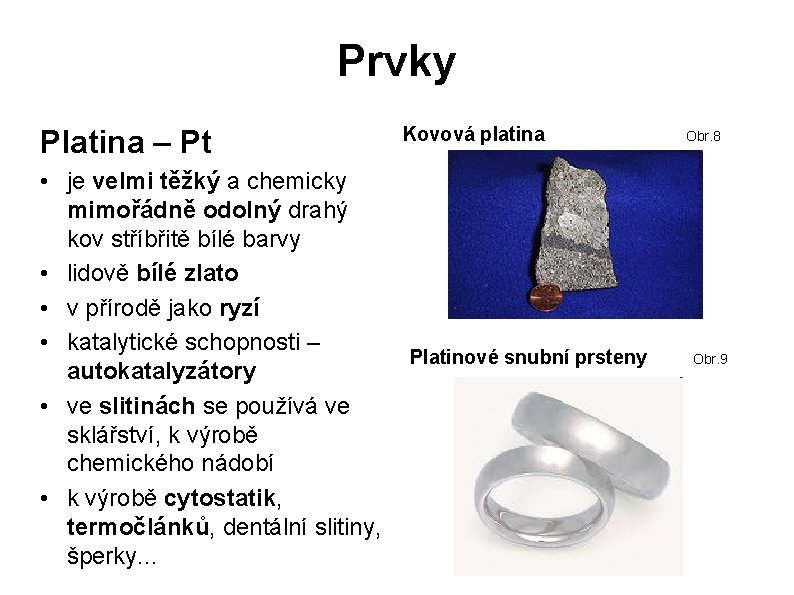

Prvky Platina – Pt • je velmi těžký a chemicky mimořádně odolný drahý kov stříbřitě bílé barvy • lidově bílé zlato • v přírodě jako ryzí • katalytické schopnosti – autokatalyzátory • ve slitinách se používá ve sklářství, k výrobě chemického nádobí • k výrobě cytostatik, termočlánků, dentální slitiny, šperky. . . Kovová platina Platinové snubní prsteny Obr. 8 Obr. 9

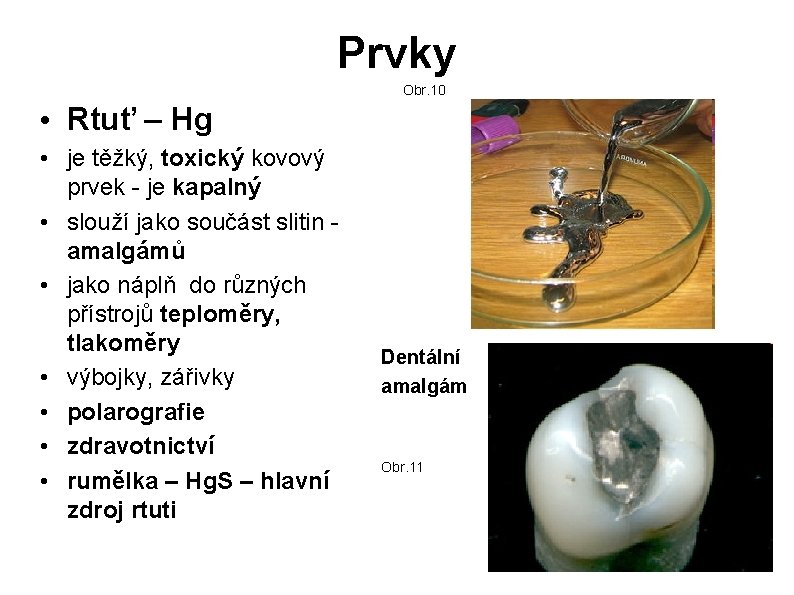

Prvky Obr. 10 • Rtuť – Hg • je těžký, toxický kovový prvek - je kapalný • slouží jako součást slitin amalgámů • jako náplň do různých přístrojů teploměry, tlakoměry • výbojky, zářivky • polarografie • zdravotnictví • rumělka – Hg. S – hlavní zdroj rtuti Dentální amalgám Obr. 11

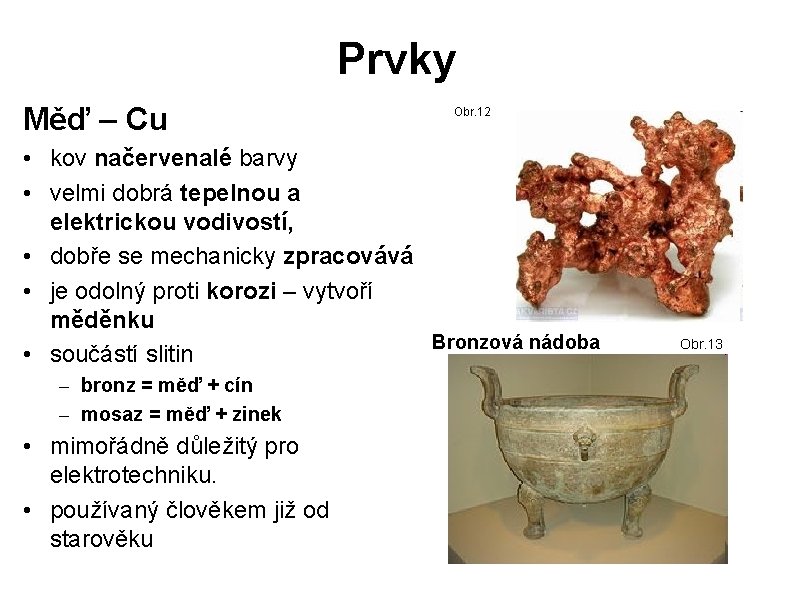

Prvky Měď – Cu Obr. 12 • kov načervenalé barvy • velmi dobrá tepelnou a elektrickou vodivostí, • dobře se mechanicky zpracovává • je odolný proti korozi – vytvoří měděnku Bronzová nádoba • součástí slitin – bronz = měď + cín – mosaz = měď + zinek • mimořádně důležitý pro elektrotechniku. • používaný člověkem již od starověku Obr. 13

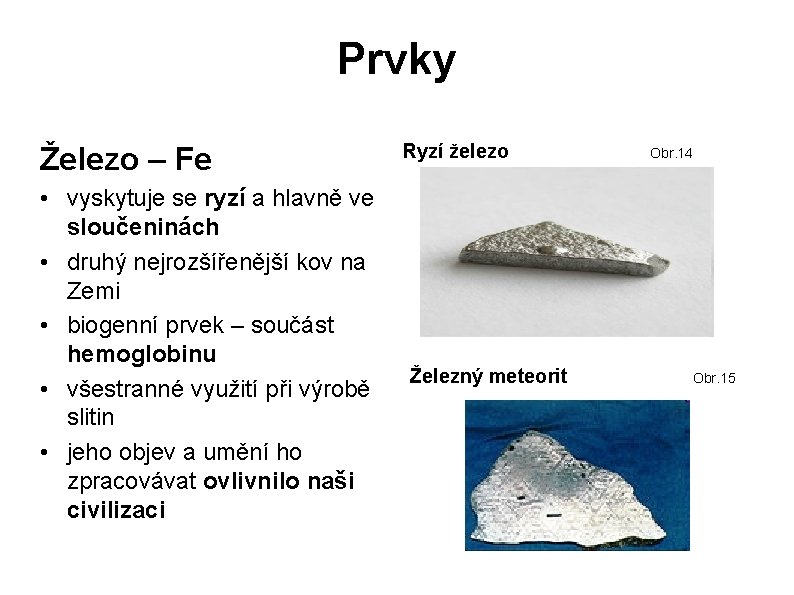

Prvky Železo – Fe • vyskytuje se ryzí a hlavně ve sloučeninách • druhý nejrozšířenější kov na Zemi • biogenní prvek – součást hemoglobinu • všestranné využití při výrobě slitin • jeho objev a umění ho zpracovávat ovlivnilo naši civilizaci Ryzí železo Železný meteorit Obr. 14 Obr. 15

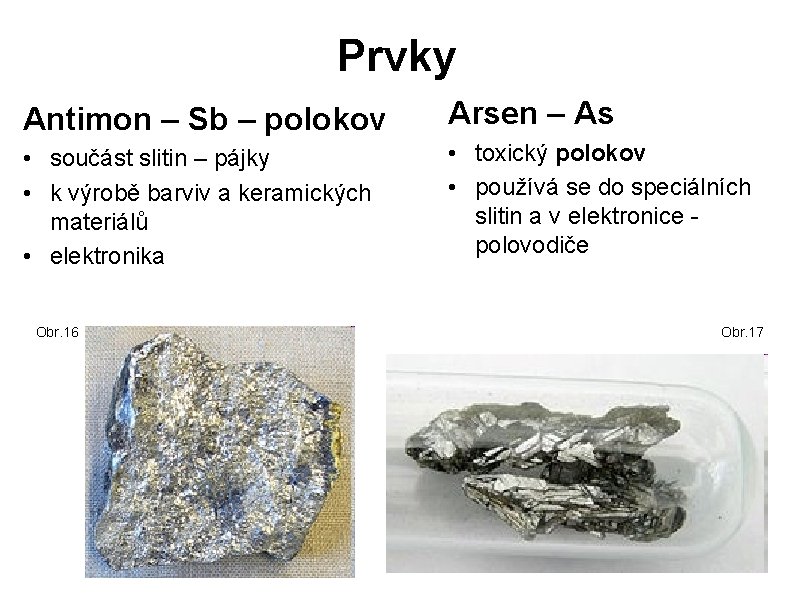

Prvky Antimon – Sb – polokov Arsen – As • součást slitin – pájky • k výrobě barviv a keramických materiálů • elektronika • toxický polokov • používá se do speciálních slitin a v elektronice polovodiče Obr. 16 Obr. 17

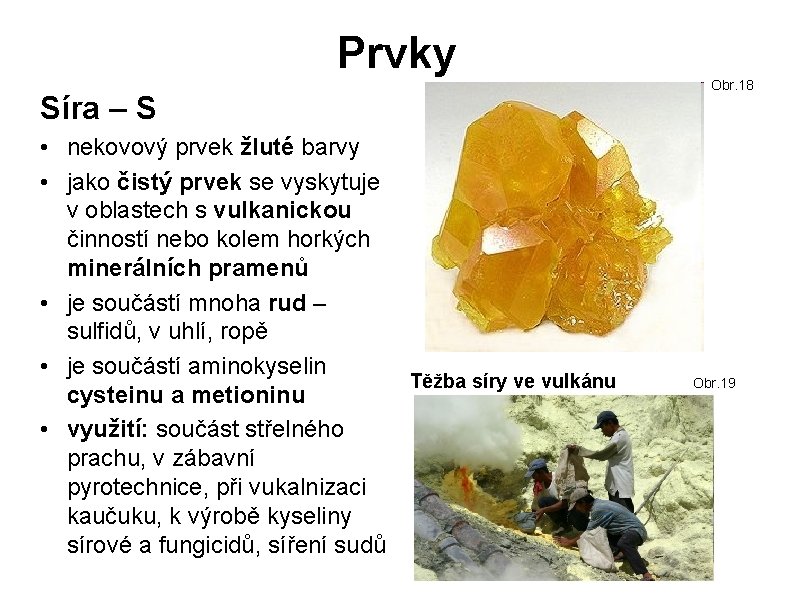

Prvky Síra – S • nekovový prvek žluté barvy • jako čistý prvek se vyskytuje v oblastech s vulkanickou činností nebo kolem horkých minerálních pramenů • je součástí mnoha rud – sulfidů, v uhlí, ropě • je součástí aminokyselin Těžba síry ve vulkánu cysteinu a metioninu • využití: součást střelného prachu, v zábavní pyrotechnice, při vukalnizaci kaučuku, k výrobě kyseliny sírové a fungicidů, síření sudů Obr. 18 Obr. 19

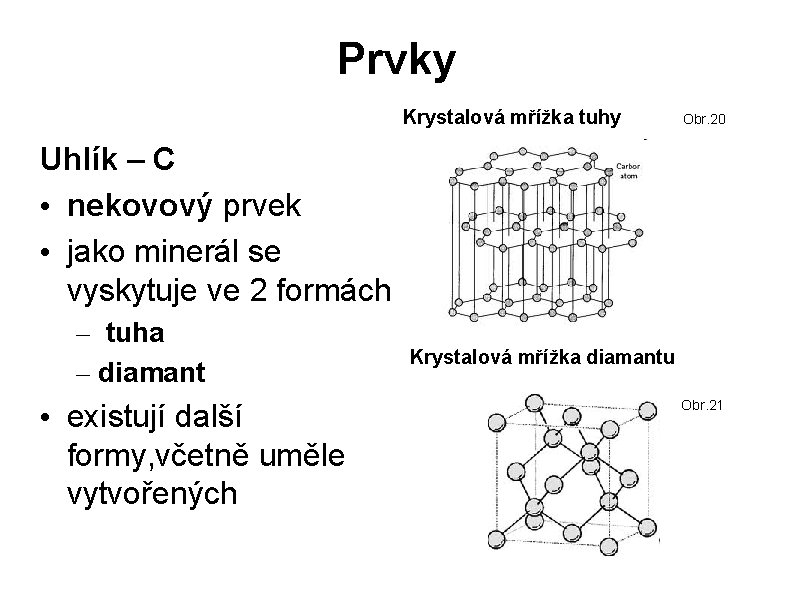

Prvky Krystalová mřížka tuhy Obr. 20 Uhlík – C • nekovový prvek • jako minerál se vyskytuje ve 2 formách – tuha – diamant • existují další formy, včetně uměle vytvořených Krystalová mřížka diamantu Obr. 21

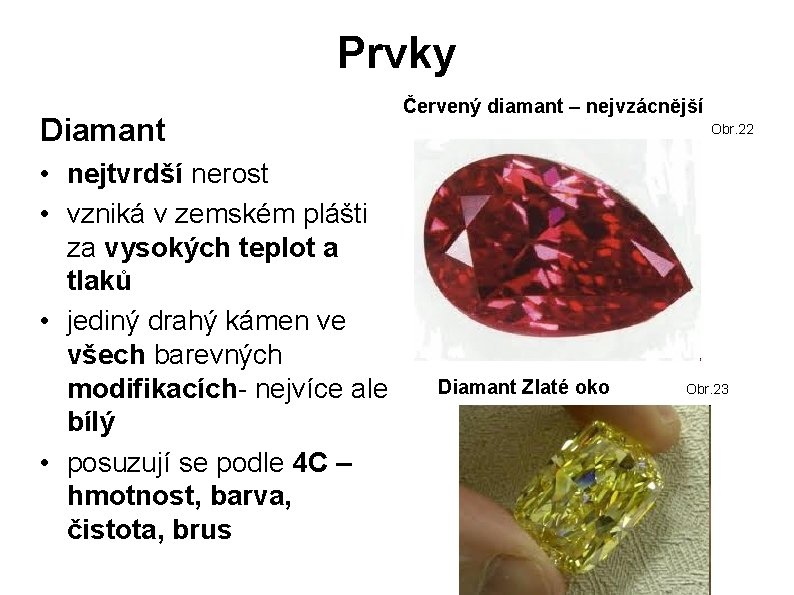

Prvky Diamant • nejtvrdší nerost • vzniká v zemském plášti za vysokých teplot a tlaků • jediný drahý kámen ve všech barevných modifikacích- nejvíce ale bílý • posuzují se podle 4 C – hmotnost, barva, čistota, brus Červený diamant – nejvzácnější Obr. 22 Diamant Zlaté oko Obr. 23

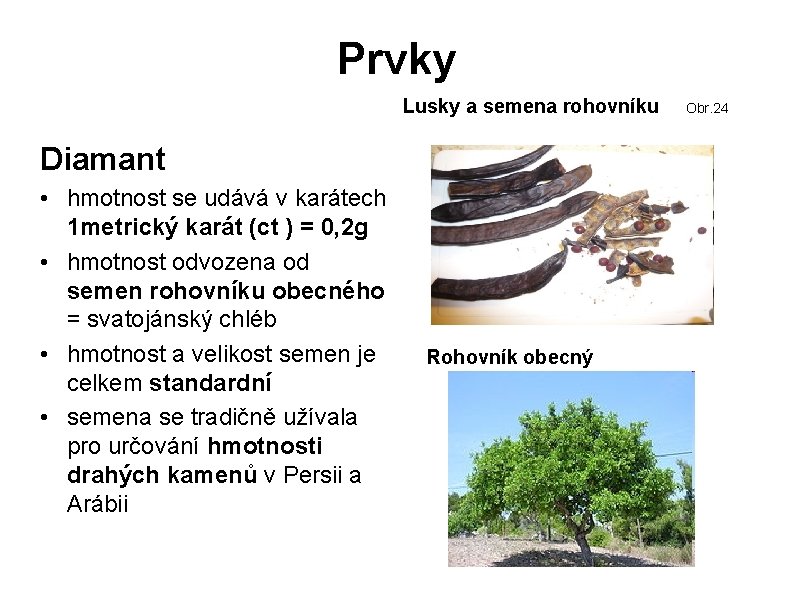

Prvky Lusky a semena rohovníku Diamant • hmotnost se udává v karátech 1 metrický karát (ct ) = 0, 2 g • hmotnost odvozena od semen rohovníku obecného = svatojánský chléb • hmotnost a velikost semen je celkem standardní • semena se tradičně užívala pro určování hmotnosti drahých kamenů v Persii a Arábii Rohovník obecný Obr. 25 Obr. 24

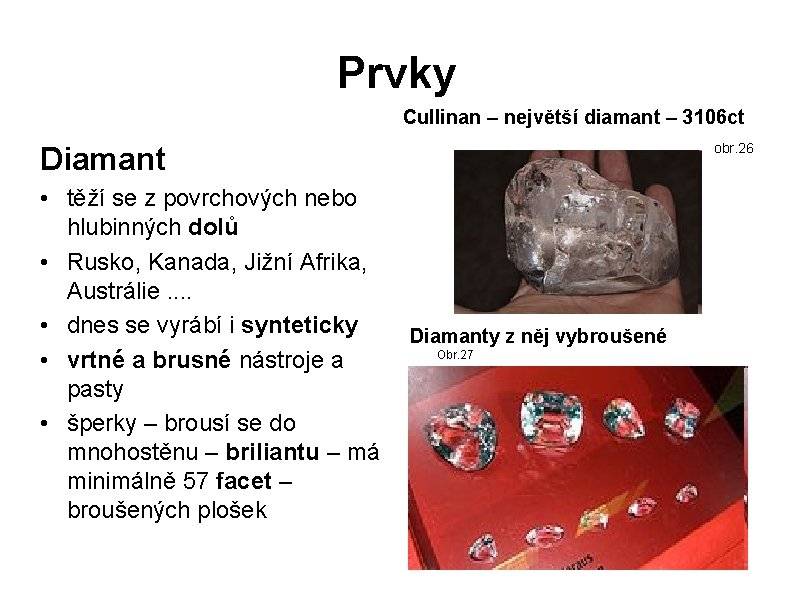

Prvky Cullinan – největší diamant – 3106 ct obr. 26 Diamant • těží se z povrchových nebo hlubinných dolů • Rusko, Kanada, Jižní Afrika, Austrálie. . • dnes se vyrábí i synteticky • vrtné a brusné nástroje a pasty • šperky – brousí se do mnohostěnu – briliantu – má minimálně 57 facet – broušených plošek Diamanty z něj vybroušené Obr. 27

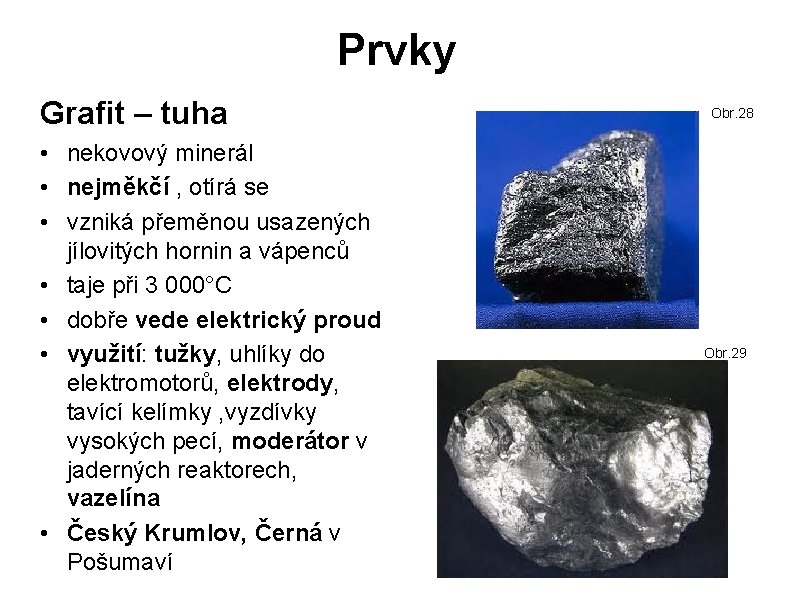

Prvky Grafit – tuha • nekovový minerál • nejměkčí , otírá se • vzniká přeměnou usazených jílovitých hornin a vápenců • taje při 3 000°C • dobře vede elektrický proud • využití: tužky, uhlíky do elektromotorů, elektrody, tavící kelímky , vyzdívky vysokých pecí, moderátor v jaderných reaktorech, vazelína • Český Krumlov, Černá v Pošumaví Obr. 28 Obr. 29

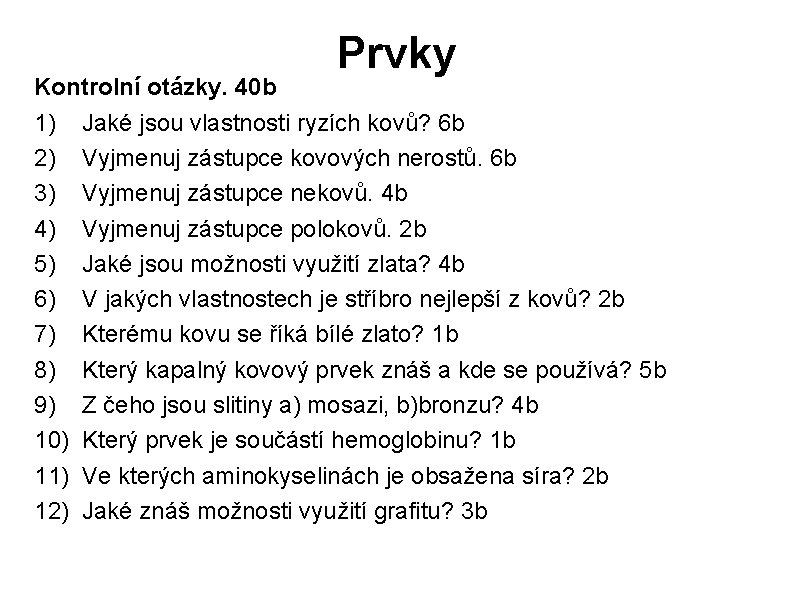

Prvky Kontrolní otázky. 40 b 1) Jaké jsou vlastnosti ryzích kovů? 6 b 2) Vyjmenuj zástupce kovových nerostů. 6 b 3) Vyjmenuj zástupce nekovů. 4 b 4) Vyjmenuj zástupce polokovů. 2 b 5) Jaké jsou možnosti využití zlata? 4 b 6) V jakých vlastnostech je stříbro nejlepší z kovů? 2 b 7) Kterému kovu se říká bílé zlato? 1 b 8) Který kapalný kovový prvek znáš a kde se používá? 5 b 9) Z čeho jsou slitiny a) mosazi, b)bronzu? 4 b 10) Který prvek je součástí hemoglobinu? 1 b 11) Ve kterých aminokyselinách je obsažena síra? 2 b 12) Jaké znáš možnosti využití grafitu? 3 b

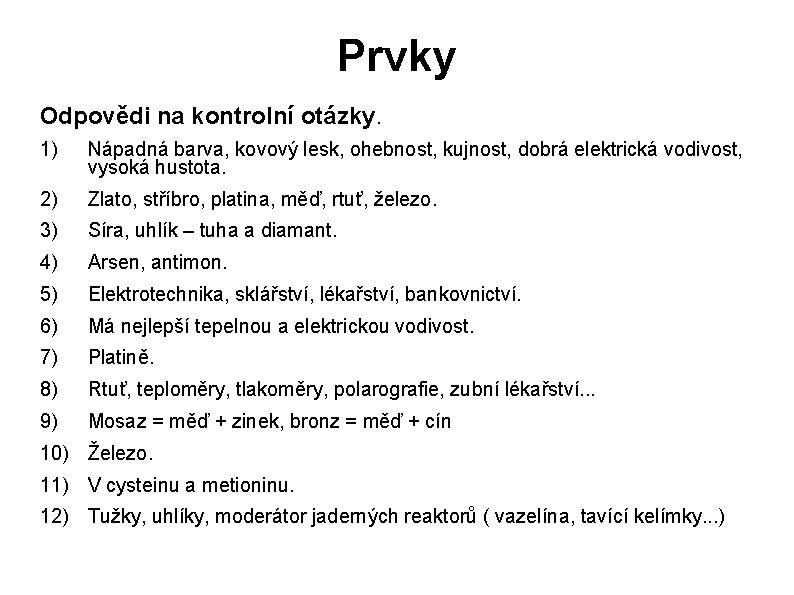

Prvky Odpovědi na kontrolní otázky. 1) Nápadná barva, kovový lesk, ohebnost, kujnost, dobrá elektrická vodivost, vysoká hustota. 2) Zlato, stříbro, platina, měď, rtuť, železo. 3) Síra, uhlík – tuha a diamant. 4) Arsen, antimon. 5) Elektrotechnika, sklářství, lékařství, bankovnictví. 6) Má nejlepší tepelnou a elektrickou vodivost. 7) Platině. 8) Rtuť, teploměry, tlakoměry, polarografie, zubní lékařství. . . 9) Mosaz = měď + zinek, bronz = měď + cín 10) Železo. 11) V cysteinu a metioninu. 12) Tužky, uhlíky, moderátor jaderných reaktorů ( vazelína, tavící kelímky. . . )

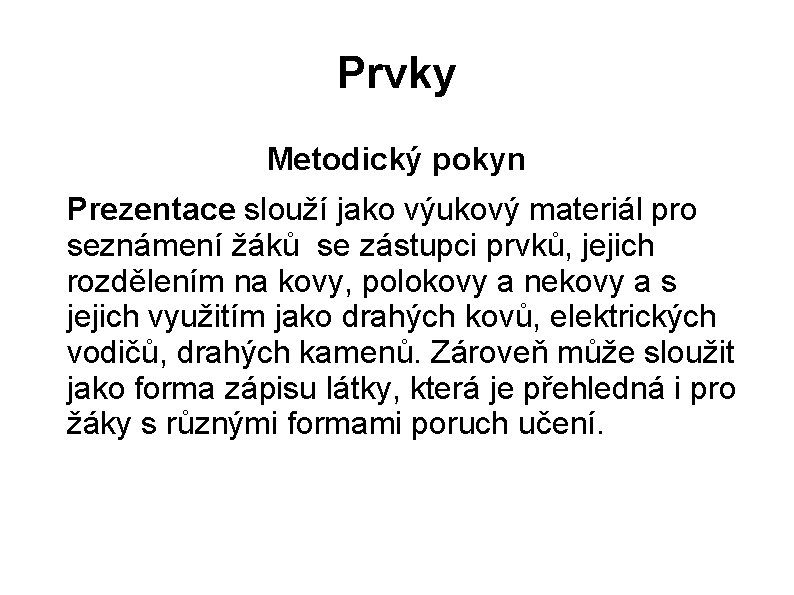

Prvky Metodický pokyn Prezentace slouží jako výukový materiál pro seznámení žáků se zástupci prvků, jejich rozdělením na kovy, polokovy a nekovy a s jejich využitím jako drahých kovů, elektrických vodičů, drahých kamenů. Zároveň může sloužit jako forma zápisu látky, která je přehledná i pro žáky s různými formami poruch učení.

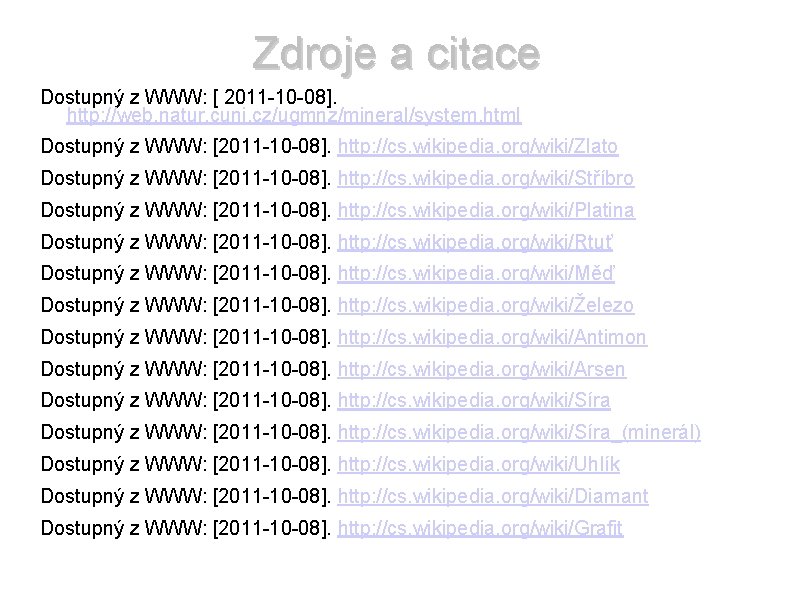

Zdroje a citace Dostupný z WWW: [ 2011 -10 -08]. http: //web. natur. cuni. cz/ugmnz/mineral/system. html Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Zlato Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Stříbro Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Platina Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Rtuť Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Měď Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Železo Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Antimon Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Arsen Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Síra_(minerál) Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Uhlík Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Diamant Dostupný z WWW: [2011 -10 -08]. http: //cs. wikipedia. org/wiki/Grafit

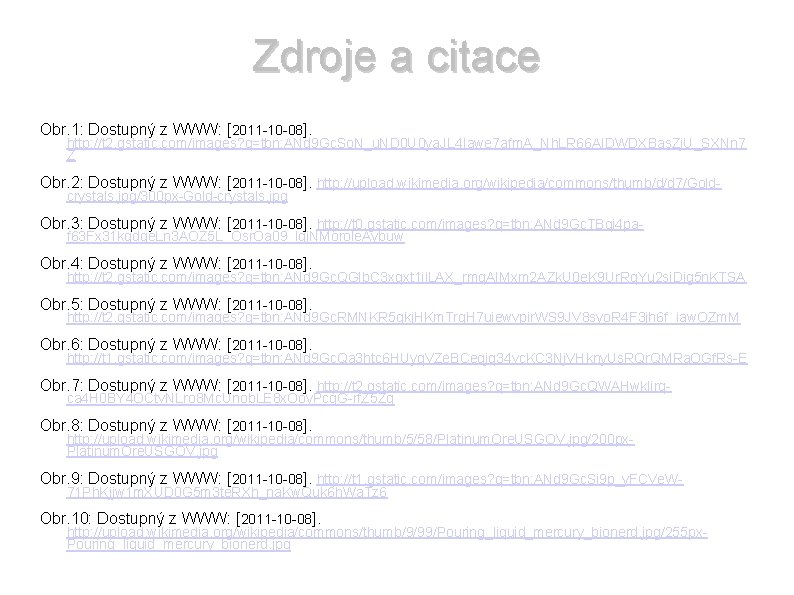

Zdroje a citace Obr. 1: Dostupný z WWW: [2011 -10 -08]. http: //t 2. gstatic. com/images? q=tbn: ANd 9 Gc. So. N_u. ND 0 U 0 ya. JL 4 Iawe 7 afm. A_Nh. LR 66 AIDWDXBas. Zj. U_SXNn 7 Z Obr. 2: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/d/d 7/Goldcrystals. jpg/300 px-Gold-crystals. jpg Obr. 3: Dostupný z WWW: [2011 -10 -08]. http: //t 0. gstatic. com/images? q=tbn: ANd 9 Gc. TBqi 4 paf 63 Fx 31 kqdge. Ln 3 AOZ 5 L_Osr. Oa 09_lqj. NMorole. Aybuw Obr. 4: Dostupný z WWW: [2011 -10 -08]. http: //t 2. gstatic. com/images? q=tbn: ANd 9 Gc. QGIb. C 3 xqxt 1 ii. LAX_rmq. AIMxm 2 AZk. U 0 e. K 9 Ur. Rq. Yu 2 si. Dig 5 n. KTSA Obr. 5: Dostupný z WWW: [2011 -10 -08]. http: //t 2. gstatic. com/images? q=tbn: ANd 9 Gc. RMNKR 5 gkj. HKm. Trq. H 7 uiewvpir. WS 9 JV 8 syo. R 4 F 3 jh 6 f_iaw. OZm. M Obr. 6: Dostupný z WWW: [2011 -10 -08]. http: //t 1. gstatic. com/images? q=tbn: ANd 9 Gc. Qa 3 htc 6 HUyq. VZe. BCeqjq 34 vc. KC 3 Nj. VHkny. Us. RQr. QMRa. OGf. Rs-E Obr. 7: Dostupný z WWW: [2011 -10 -08]. http: //t 2. gstatic. com/images? q=tbn: ANd 9 Gc. QWAHwklirqca 4 H 0 BY 4 OCtv. NLro 8 Mc. Unob. LE 8 x. Ooy. Pcq. G-rf. Z 5 Zg Obr. 8: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/5/58/Platinum. Ore. USGOV. jpg/200 px. Platinum. Ore. USGOV. jpg Obr. 9: Dostupný z WWW: [2011 -10 -08]. http: //t 1. gstatic. com/images? q=tbn: ANd 9 Gc. Si 9 p_y. FCVe. W 71 Ph. Kjjw 1 m. XUD 0 G 5 m 3 te. RXh_na. Kw. Quk 6 h. Wa. Tz 6 Obr. 10: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/9/99/Pouring_liquid_mercury_bionerd. jpg/255 px. Pouring_liquid_mercury_bionerd. jpg

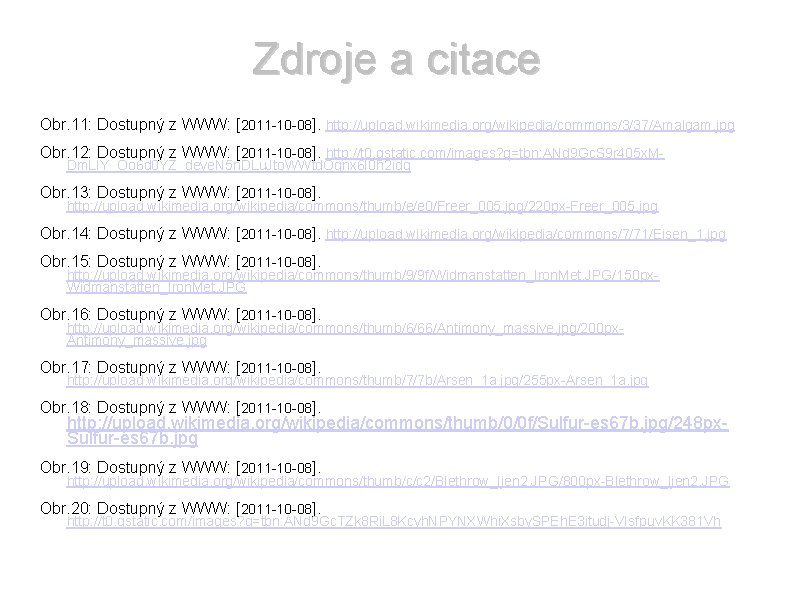

Zdroje a citace Obr. 11: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/3/37/Amalgam. jpg Obr. 12: Dostupný z WWW: [2011 -10 -08]. http: //t 0. gstatic. com/images? q=tbn: ANd 9 Gc. S 9 r 405 x. MDm. LIY_Oo 6 d 0 YZ_deye. N 5 n. DLu. Jto. WWtd. Oqnx 6 I 0 h 2 idg Obr. 13: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/e/e 0/Freer_005. jpg/220 px-Freer_005. jpg Obr. 14: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/7/71/Eisen_1. jpg Obr. 15: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/9/9 f/Widmanstatten_Iron. Met. JPG/150 px. Widmanstatten_Iron. Met. JPG Obr. 16: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/6/66/Antimony_massive. jpg/200 px. Antimony_massive. jpg Obr. 17: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/7/7 b/Arsen_1 a. jpg/255 px-Arsen_1 a. jpg Obr. 18: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/0/0 f/Sulfur-es 67 b. jpg/248 px. Sulfur-es 67 b. jpg Obr. 19: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/c/c 2/Blethrow_Ijen 2. JPG/800 px-Blethrow_Ijen 2. JPG Obr. 20: Dostupný z WWW: [2011 -10 -08]. http: //t 0. gstatic. com/images? q=tbn: ANd 9 Gc. TZk 8 Ri. L 8 Kcyh. NPYNXWhi. Xsby. SPEh. E 3 itudj-VIsfpuv. KK 381 Vh

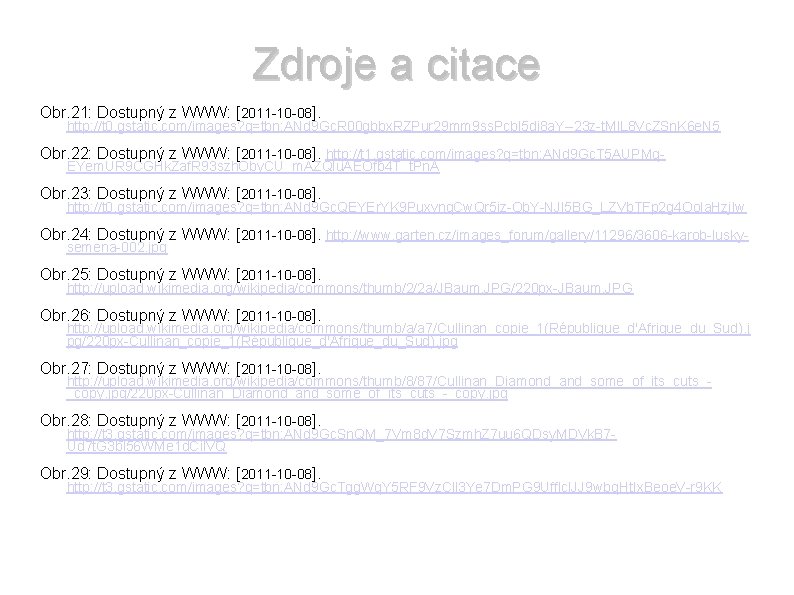

Zdroje a citace Obr. 21: Dostupný z WWW: [2011 -10 -08]. http: //t 0. gstatic. com/images? q=tbn: ANd 9 Gc. R 00 gbbx. RZPur 29 mm 9 ss. Pcbl 5 di 8 a. Y--23 z-t. Ml. L 8 Vc. ZSn. K 6 e. N 5 Obr. 22: Dostupný z WWW: [2011 -10 -08]. http: //t 1. gstatic. com/images? q=tbn: ANd 9 Gc. T 5 AUPMq. EYem. UR 9 CGHk. Zaf. R 93 szh. Oby. CU_m. AZQlu. AEOfb 4 T_t. Pn. A Obr. 23: Dostupný z WWW: [2011 -10 -08]. http: //t 0. gstatic. com/images? q=tbn: ANd 9 Gc. QEYEr. YK 9 Puxvnq. Cw. Qr 5 iz-Ob. Y-NJl 5 BG_LZVb. TFp 2 g 4 Oola. Hzj. Iw Obr. 24: Dostupný z WWW: [2011 -10 -08]. http: //www. garten. cz/images_forum/gallery/11296/3606 -karob-luskysemena-002. jpg Obr. 25: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/2/2 a/JBaum. JPG/220 px-JBaum. JPG Obr. 26: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/a/a 7/Cullinan_copie_1(République_d'Afrique_du_Sud). j pg/220 px-Cullinan_copie_1(République_d'Afrique_du_Sud). jpg Obr. 27: Dostupný z WWW: [2011 -10 -08]. http: //upload. wikimedia. org/wikipedia/commons/thumb/8/87/Cullinan_Diamond_and_some_of_its_cuts__copy. jpg/220 px-Cullinan_Diamond_and_some_of_its_cuts_-_copy. jpg Obr. 28: Dostupný z WWW: [2011 -10 -08]. http: //t 3. gstatic. com/images? q=tbn: ANd 9 Gc. Sn. QM_7 Vm 8 d. V 7 Szmh. Z 7 uu 6 QDsy. MDVk. B 7 Ud 7 t. G 3 bl 56 WMe 1 d. Cil. VQ Obr. 29: Dostupný z WWW: [2011 -10 -08]. http: //t 3. gstatic. com/images? q=tbn: ANd 9 Gc. Tgg. Wq. Y 5 RF 9 Vz. Cll 3 Ye 7 Dm. PG 9 Ufflcl. JJ 9 wbq. Ht. Ix. Beoe. V-r 9 KK
