Výukový materiál zpracovaný v rámci projektu OPVK Pořadové číslo projektu: CZ. 1. 07/1. 4. 00/21. 2387 Základní škola Bedřicha Hrozného, Lysá nad Labem, okres Nymburk Šablona: Ověření ve výuce: (nutno poznamenat v TK) Počet žáků celkem: III/2 Sada: VY_32_INOVACE_849 19. 12. 2011 Třída: 9. A Z toho dívek: 15 23

Křemičitany 1 Předmět: Přírodopis Ročník: Klíčová slova: devátý Křemičitany, augit, amfibol, muskovit, biotit, slídy, topaz, turmalín, pyrop, český granát, almadin Seznámení s části zástupců nejpočetnější skupiny nerostů – křemičitanů, s jejich vlastnostmi a využitím. Anotace: Jméno autora (vč. titulu): Dr. Jiří Klein

Křemičitany 1 Křemičitany = silikáty • kyslíkaté sloučeniny křemíku • nejrozšířenější nerosty v přírodě • nejdůležitější součást zemské kůry • součást meteoritů • horninotvorné nerosty – živce , slídy, granáty, amfiboly, pyroxeny • komplikovaná struktura a složení • rozmanité vlastnosti, nekovový vzhled

Křemičitany 1 Křemičitany = silikáty • jsou zbarvené, tvrdé, křehké, v tenké vrstvě průhledné, odolné vůči kyselinám. . . • většinou jsou lehké, tvrdé a těžko tavitelné – kromě mastku • vznikají z magmatu nebo zvětráváním jiných křemičitanů • Zástupci – albit, amfibol, augit, beryl, biotit (tmavá slída), epidot, granát, kaolinit, mastek, muskovit (světlá slída), olivín, ortoklas, plagioklas, topaz, turmalín. . .

Křemičitany 1 Obr. 1 Augit • horninotvorný minerál • v magmatických horninách – čedič, gabro, • tmavozelený – černý • nemá praktické využití • České středohoří Obr. 2

Křemičitany 1 Amfibol • horninotvorný minerál • v magmatických horninách – čedič, gabro • hlavní složka horniny amfibolitu • dokonale štěpný • dříve byly využívány jeho vláknité agregáty tzv. azbest • České středohoří Obr. 3 Obr. 4

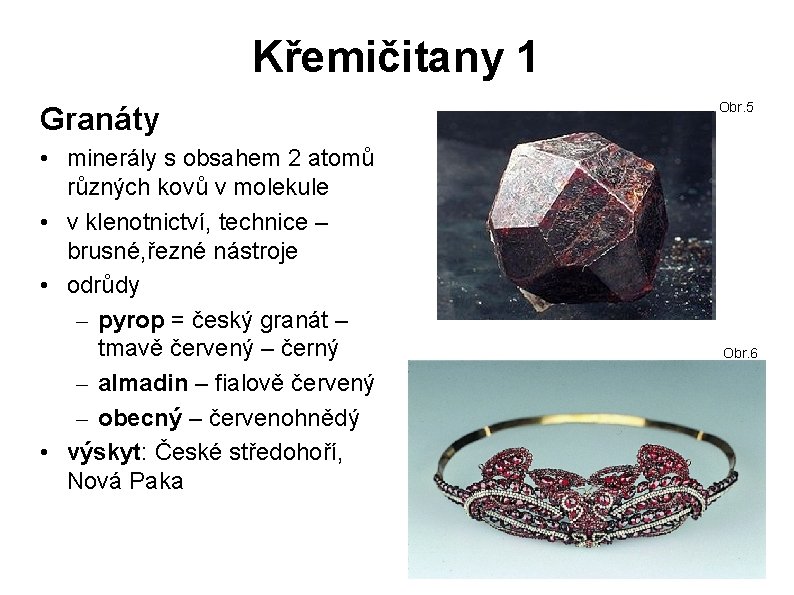

Křemičitany 1 Granáty • minerály s obsahem 2 atomů různých kovů v molekule • v klenotnictví, technice – brusné, řezné nástroje • odrůdy – pyrop = český granát – tmavě červený – černý – almadin – fialově červený – obecný – červenohnědý • výskyt: České středohoří, Nová Paka Obr. 5 Obr. 6

Křemičitany 1 Turmalín • nerost různého zbarvení • využití – elektrotechnika – šperkařství – léčitelství • největší“rubín“ve svatováclavské koruně Obr. 7 Černý turmalín Broušený turmalín Obr. 8 Obr. 9

Křemičitany 1 Topaz Obr. 11 • poměrně vzácný nerost • tvrdý – 8, dokonale štěpný • mnoho barevných odrůdbezbarvý-žlutý-modrýčervený. . drahý kámen • žáruvzdorný • abrazivum – brusivo Zlatý topaz Obr. 10 Vybroušený topaz Obr. 12

Křemičitany 1 Biotit – tmavá slída • horninotvorný minerál • krystalizuje z magmatu nebo přeměnou jílovitých nerostů • dokonale štěpná • elastická a ohebná • těží se v dolech • žáruvzdorné • tepelně a elektricky nevodivé • použití: žáruvzdorný materiál, izolant tepelný a elektrický, při výrobě elektroporcelánu, plnivo barev, do speciálních omítek a cementu Obr. 13 Obr. 14

Křemičitany 1 Muskovit – světlá slída • horninotvorný minerál • vzniká z magmatu a přeměnou jílovitých nerostů • nejkvalitnější pocházela od Moskvy – odvozen její název – kočičí stříbro • bílošedá – načervenalá barva • průhledná, štěpná a ohebná • využití v optice • žáruvzdorná – vysoké pece, americká kamna – okénka • tepelně a elektricky nevodivé • Anglie, Rusko Indie, USA Makroskopický kus muskovitu Obr. 15 Obr. 16

Křemičitany 1 Kontrolní otázky. 30 b 1) Vyjmenuj základní vlastnosti slíd. 7 b 2) Vyjmenuj odrůdy granátu a jejich zbarvení. 6 b 3) Z jakého nerostu se vyráběl azbest? 1 b 4) Které znáš druhy slíd – oba názvy. 4 b 5) Ze kterého nerostu je největší „rubín“ ve svatováclavské koruně? 1 b 6) Která naleziště granátu u nás znáš? 2 b 7) Amfibol je hlavní složkou které horniny? 1 b 8) Kterému nerostu se říkalo kočičí stříbro? 2 b 9) Ve kterých magmatických horninách jsou hlavní složkou augit a amfibol? 2 b 10) Jak vznikají slídy? 4 b

Křemičitany 1 Odpovědi na kontrolní otázky. 1) Pružnost, průhlednost, ohebnost, žáruvzdornost, tepelná a elektrická nevodivost, štěpnost. 2) Pyrop – tmavě červený – černý, almadin- fialově červený, obecný – červenohnědý. 3) Z amfibolu. 4) Muskovit – světlá slída, biotit – tmavá slída. 5) Z topazu. 6) České středohoří, Nová Paka. 7) Amfibolitu. 8) Muskovitu – světlé slídě. 9) V gabru a čediči. 10) Krystalizací z magmatu nebo přeměnou jílovitých hornin.

Křemičitany 1 Metodický pokyn Prezentace slouží jako výukový materiál pro seznámení žáků s části zástupců nejpočetnější skupiny nerostů – křemičitanů a s jejich vlastnostmi a využitím. Zároveň může sloužit jako forma zápisu látky, která je přehledná i pro žáky s různými formami poruch učení.
