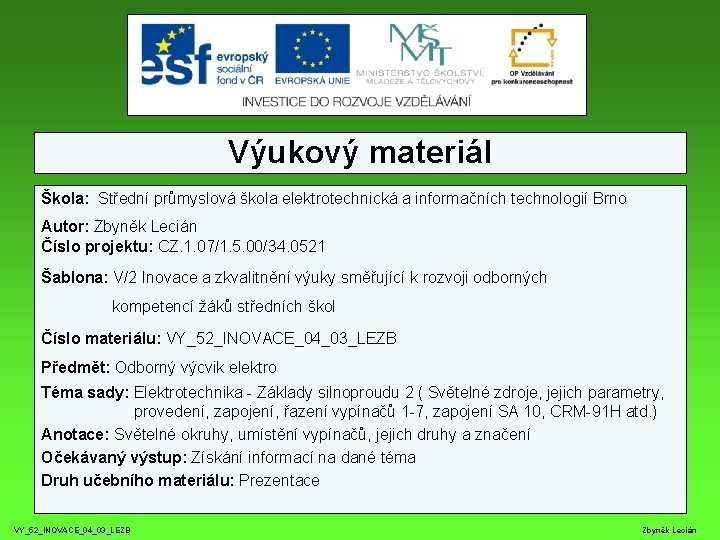

Výukový materiál Škola: Střední průmyslová škola elektrotechnická a informačních technologií Brno Autor: Zbyněk Lecián Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0521 Šablona: V/2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Číslo materiálu: VY_52_INOVACE_04_03_LEZB Předmět: Odborný výcvik elektro Téma sady: Elektrotechnika - Základy silnoproudu 2 ( Světelné zdroje, jejich parametry, provedení, zapojení, řazení vypínačů 1 -7, zapojení SA 10, CRM-91 H atd. ) Anotace: Světelné okruhy, umístění vypínačů, jejich druhy a značení Očekávaný výstup: Získání informací na dané téma Druh učebního materiálu: Prezentace VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

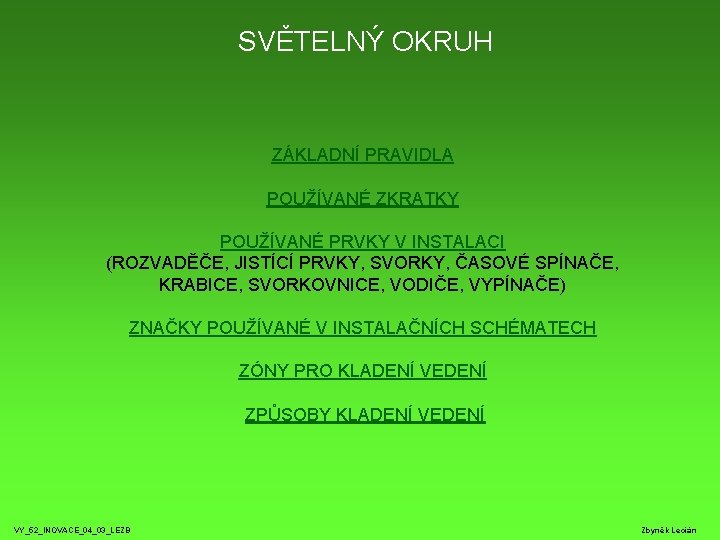

SVĚTELNÝ OKRUH ZÁKLADNÍ PRAVIDLA POUŽÍVANÉ ZKRATKY POUŽÍVANÉ PRVKY V INSTALACI (ROZVADĚČE, JISTÍCÍ PRVKY, SVORKY, ČASOVÉ SPÍNAČE, KRABICE, SVORKOVNICE, VODIČE, VYPÍNAČE) ZNAČKY POUŽÍVANÉ V INSTALAČNÍCH SCHÉMATECH ZÓNY PRO KLADENÍ VEDENÍ ZPŮSOBY KLADENÍ VEDENÍ VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

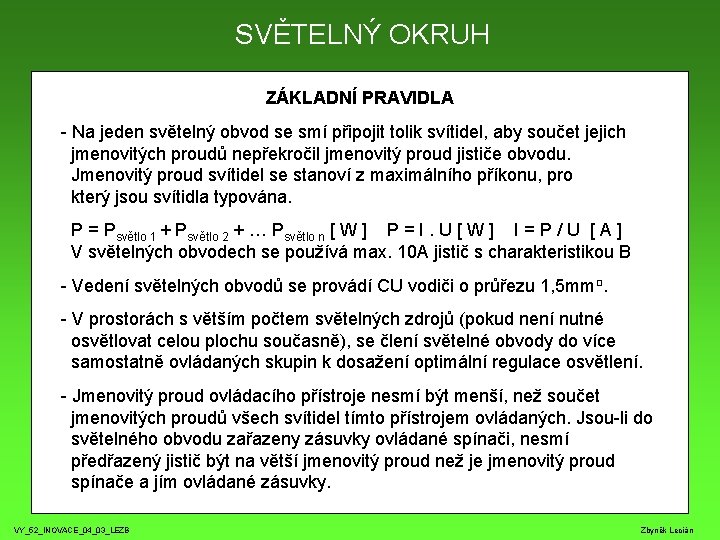

SVĚTELNÝ OKRUH ZÁKLADNÍ PRAVIDLA - Na jeden světelný obvod se smí připojit tolik svítidel, aby součet jejich jmenovitých proudů nepřekročil jmenovitý proud jističe obvodu. Jmenovitý proud svítidel se stanoví z maximálního příkonu, pro který jsou svítidla typována. P = Psvětlo 1 + Psvětlo 2 + … Psvětlo n [ W ] P = I. U [ W ] I = P / U [ A ] V světelných obvodech se používá max. 10 A jistič s charakteristikou B - Vedení světelných obvodů se provádí CU vodiči o průřezu 1, 5 mm□. - V prostorách s větším počtem světelných zdrojů (pokud není nutné osvětlovat celou plochu současně), se člení světelné obvody do více samostatně ovládaných skupin k dosažení optimální regulace osvětlení. - Jmenovitý proud ovládacího přístroje nesmí být menší, než součet jmenovitých proudů všech svítidel tímto přístrojem ovládaných. Jsou-li do světelného obvodu zařazeny zásuvky ovládané spínači, nesmí předřazený jistič být na větší jmenovitý proud než je jmenovitý proud spínače a jím ovládané zásuvky. VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

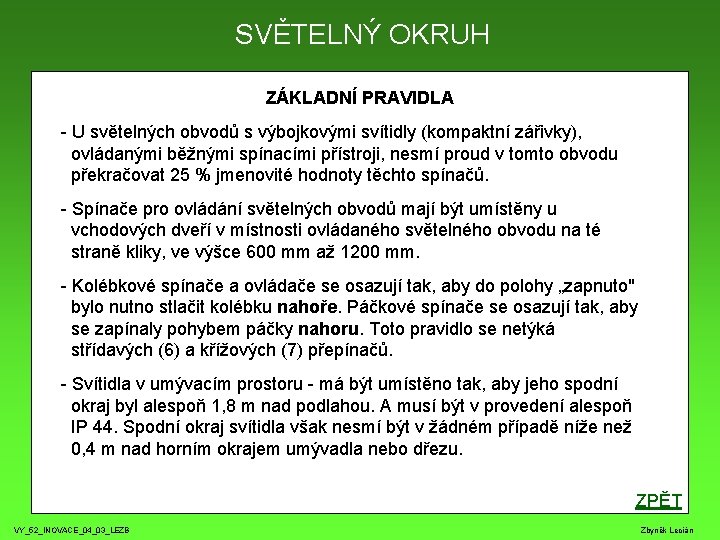

SVĚTELNÝ OKRUH ZÁKLADNÍ PRAVIDLA - U světelných obvodů s výbojkovými svítidly (kompaktní zářivky), ovládanými běžnými spínacími přístroji, nesmí proud v tomto obvodu překračovat 25 % jmenovité hodnoty těchto spínačů. - Spínače pro ovládání světelných obvodů mají být umístěny u vchodových dveří v místnosti ovládaného světelného obvodu na té straně kliky, ve výšce 600 mm až 1200 mm. - Kolébkové spínače a ovládače se osazují tak, aby do polohy „zapnuto" bylo nutno stlačit kolébku nahoře. Páčkové spínače se osazují tak, aby se zapínaly pohybem páčky nahoru. Toto pravidlo se netýká střídavých (6) a křížových (7) přepínačů. - Svítidla v umývacím prostoru - má být umístěno tak, aby jeho spodní okraj byl alespoň 1, 8 m nad podlahou. A musí být v provedení alespoň IP 44. Spodní okraj svítidla však nesmí být v žádném případě níže než 0, 4 m nad horním okrajem umývadla nebo dřezu. ZPĚT VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

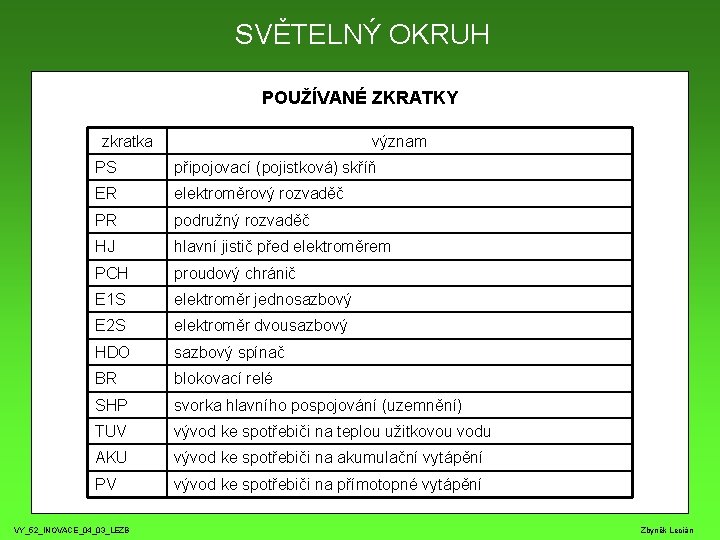

SVĚTELNÝ OKRUH POUŽÍVANÉ ZKRATKY zkratka význam PS připojovací (pojistková) skříň ER elektroměrový rozvaděč PR podružný rozvaděč HJ hlavní jistič před elektroměrem PCH proudový chránič E 1 S elektroměr jednosazbový E 2 S elektroměr dvousazbový HDO sazbový spínač BR blokovací relé SHP svorka hlavního pospojování (uzemnění) TUV vývod ke spotřebiči na teplou užitkovou vodu AKU vývod ke spotřebiči na akumulační vytápění PV vývod ke spotřebiči na přímotopné vytápění VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

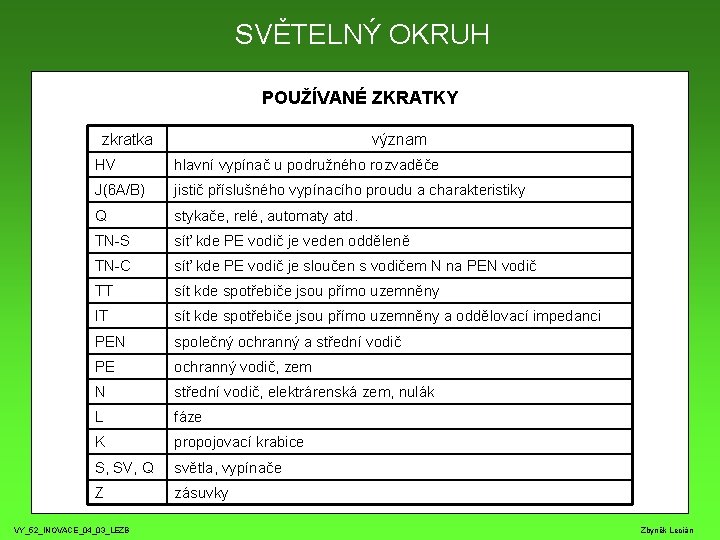

SVĚTELNÝ OKRUH POUŽÍVANÉ ZKRATKY zkratka význam HV hlavní vypínač u podružného rozvaděče J(6 A/B) jistič příslušného vypínacího proudu a charakteristiky Q stykače, relé, automaty atd. TN-S síť kde PE vodič je veden odděleně TN-C síť kde PE vodič je sloučen s vodičem N na PEN vodič TT sít kde spotřebiče jsou přímo uzemněny IT sít kde spotřebiče jsou přímo uzemněny a oddělovací impedanci PEN společný ochranný a střední vodič PE ochranný vodič, zem N střední vodič, elektrárenská zem, nulák L fáze K propojovací krabice S, SV, Q světla, vypínače Z zásuvky VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

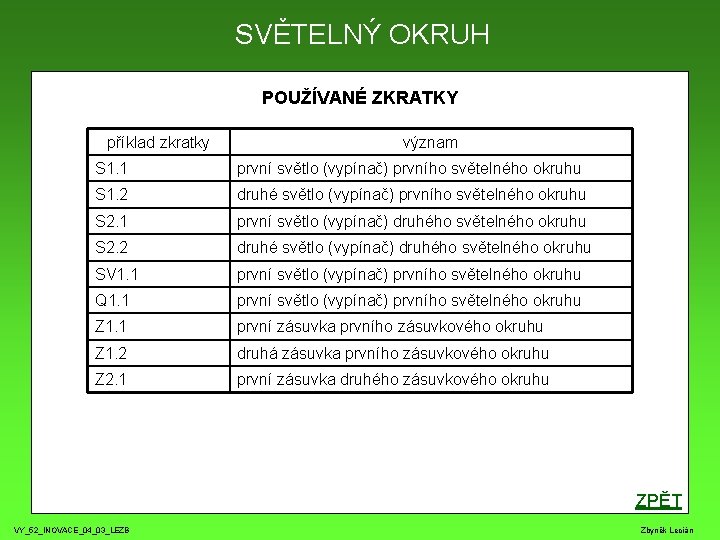

SVĚTELNÝ OKRUH POUŽÍVANÉ ZKRATKY příklad zkratky význam S 1. 1 první světlo (vypínač) prvního světelného okruhu S 1. 2 druhé světlo (vypínač) prvního světelného okruhu S 2. 1 první světlo (vypínač) druhého světelného okruhu S 2. 2 druhé světlo (vypínač) druhého světelného okruhu SV 1. 1 první světlo (vypínač) prvního světelného okruhu Q 1. 1 první světlo (vypínač) prvního světelného okruhu Z 1. 1 první zásuvka prvního zásuvkového okruhu Z 1. 2 druhá zásuvka prvního zásuvkového okruhu Z 2. 1 první zásuvka druhého zásuvkového okruhu ZPĚT VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

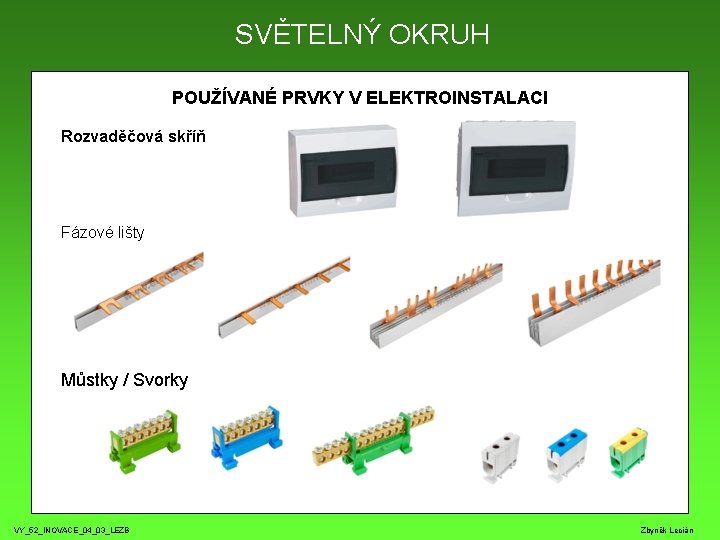

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Rozvaděčová skříň Fázové lišty Můstky / Svorky VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

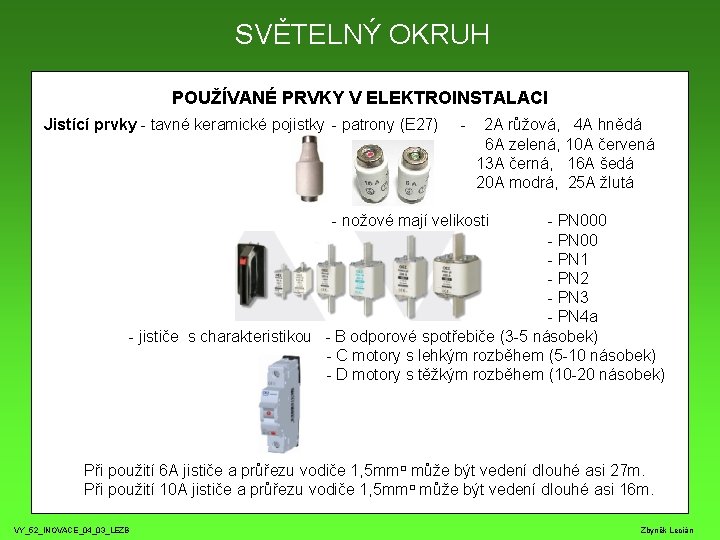

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Jistící prvky - tavné keramické pojistky - patrony (E 27) - 2 A růžová, 4 A hnědá 6 A zelená, 10 A červená 13 A černá, 16 A šedá 20 A modrá, 25 A žlutá - nožové mají velikosti - PN 000 - PN 1 - PN 2 - PN 3 - PN 4 a - jističe s charakteristikou - B odporové spotřebiče (3 -5 násobek) - C motory s lehkým rozběhem (5 -10 násobek) - D motory s těžkým rozběhem (10 -20 násobek) Při použití 6 A jističe a průřezu vodiče 1, 5 mm□ může být vedení dlouhé asi 27 m. Při použití 10 A jističe a průřezu vodiče 1, 5 mm□ může být vedení dlouhé asi 16 m. VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

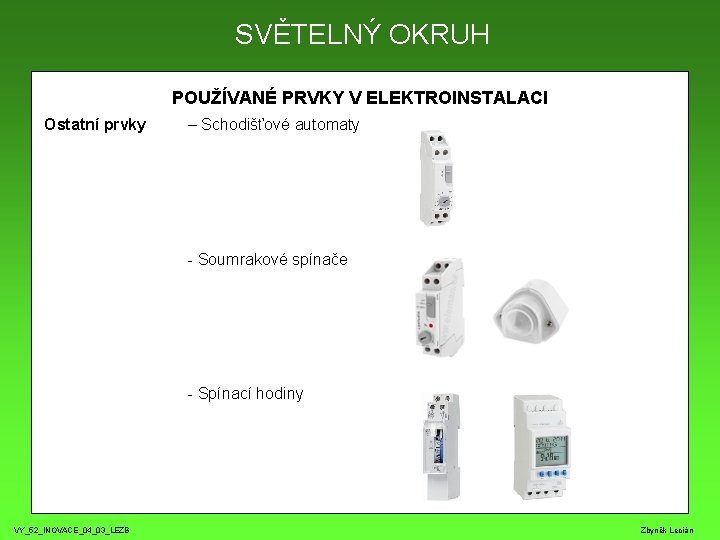

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Ostatní prvky – Schodišťové automaty - Soumrakové spínače - Spínací hodiny VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

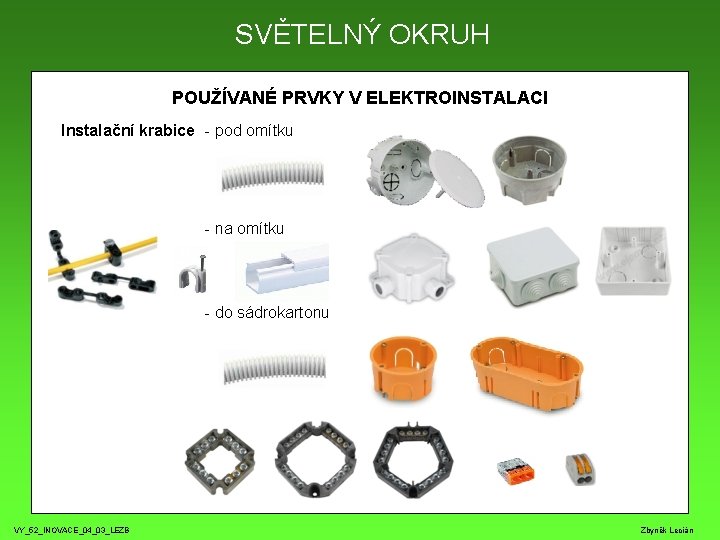

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Instalační krabice - pod omítku - na omítku - do sádrokartonu VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

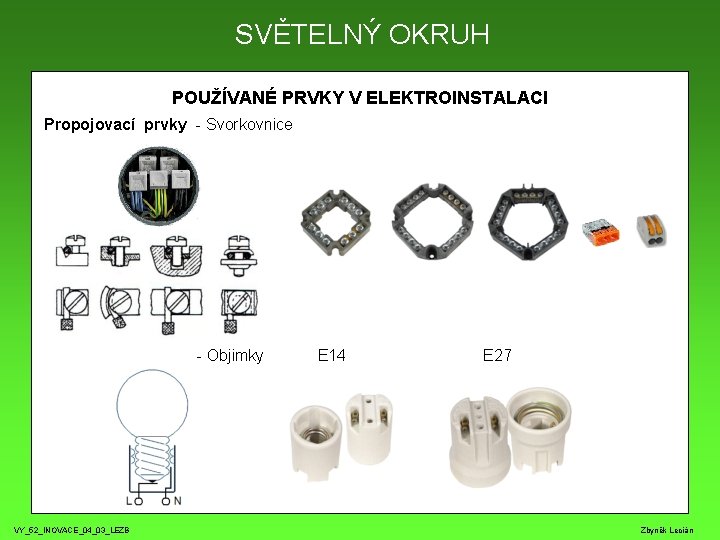

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Propojovací prvky - Svorkovnice - Objimky E 14 E 27 VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

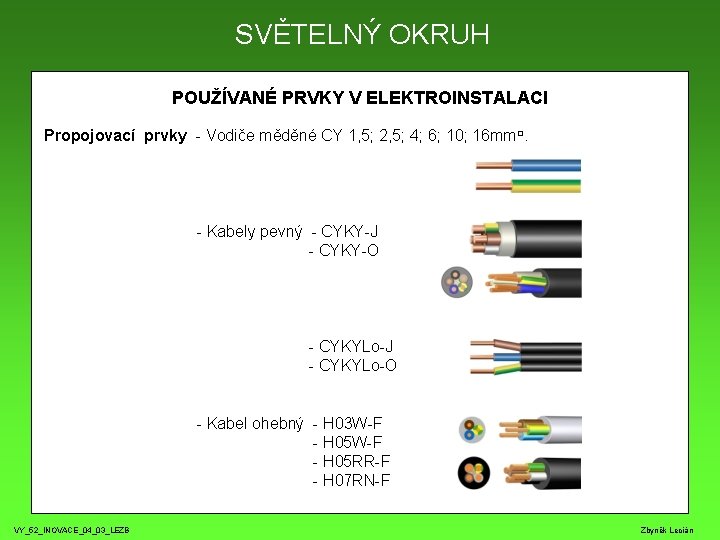

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Propojovací prvky - Vodiče měděné CY 1, 5; 2, 5; 4; 6; 10; 16 mm□. - Kabely pevný - CYKY-J - CYKY-O - CYKYLo-J - CYKYLo-O - Kabel ohebný - H 03 W-F - H 05 RR-F - H 07 RN-F VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

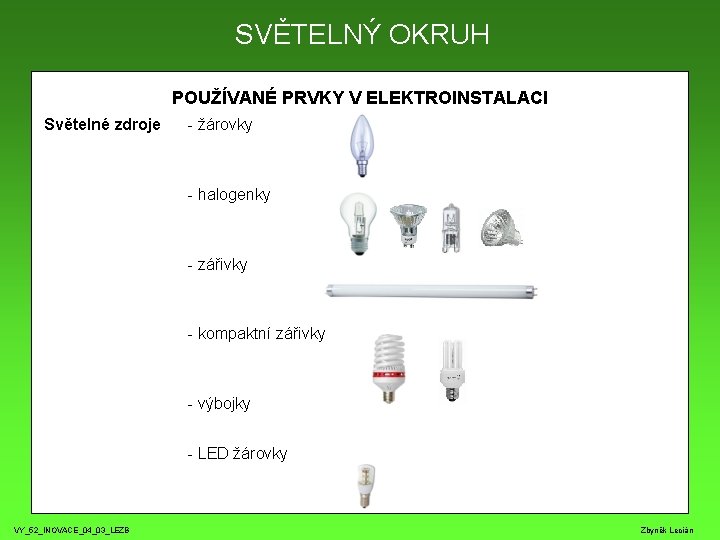

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Světelné zdroje - žárovky - halogenky - zářivky - kompaktní zářivky - výbojky - LED žárovky VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

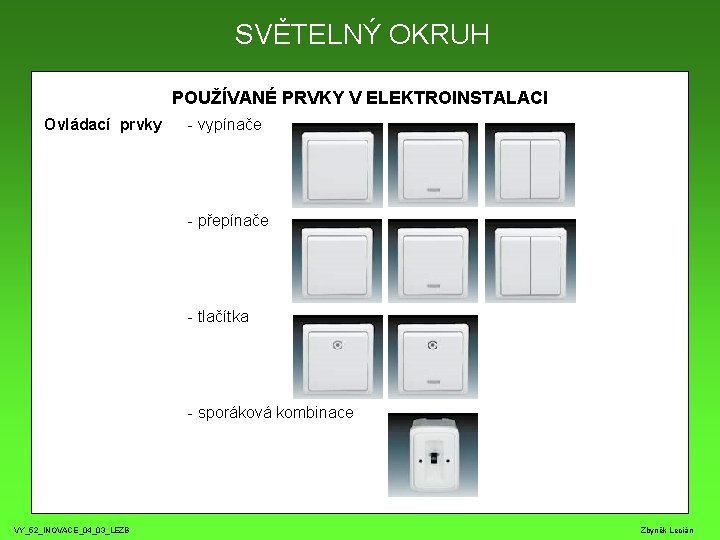

SVĚTELNÝ OKRUH POUŽÍVANÉ PRVKY V ELEKTROINSTALACI Ovládací prvky - vypínače - přepínače - tlačítka - sporáková kombinace VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

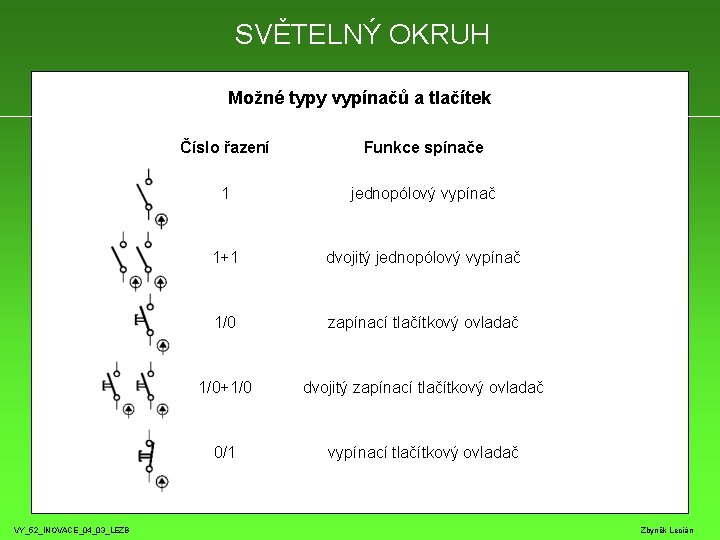

SVĚTELNÝ OKRUH Možné typy vypínačů a tlačítek Číslo řazení Funkce spínače 1 jednopólový vypínač 1+1 dvojitý jednopólový vypínač 1/0 zapínací tlačítkový ovladač 1/0+1/0 dvojitý zapínací tlačítkový ovladač 0/1 vypínací tlačítkový ovladač VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

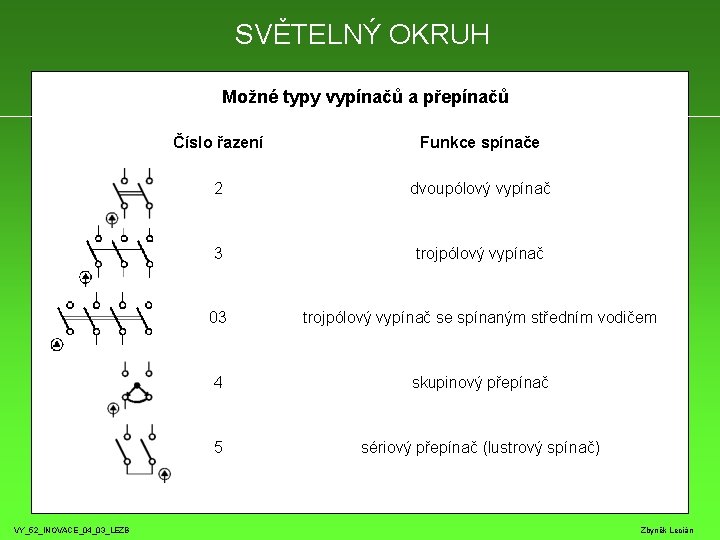

SVĚTELNÝ OKRUH Možné typy vypínačů a přepínačů Číslo řazení Funkce spínače 2 dvoupólový vypínač 3 trojpólový vypínač 03 trojpólový vypínač se spínaným středním vodičem 4 skupinový přepínač 5 sériový přepínač (lustrový spínač) VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

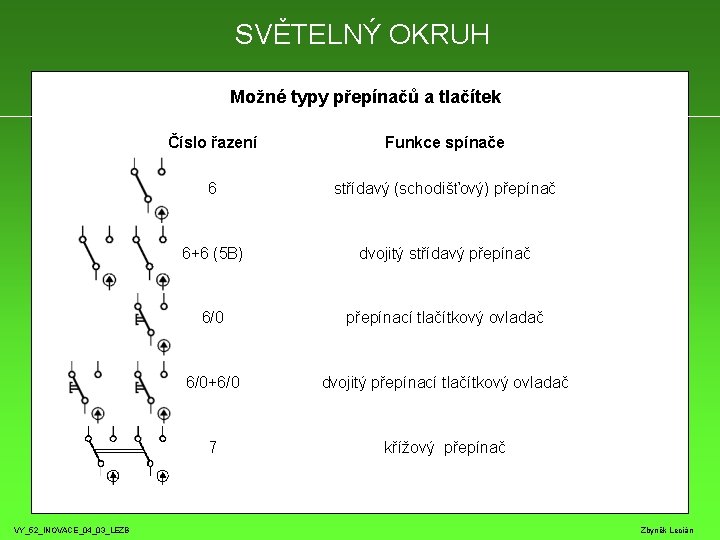

SVĚTELNÝ OKRUH Možné typy přepínačů a tlačítek Číslo řazení Funkce spínače 6 střídavý (schodišťový) přepínač 6+6 (5 B) dvojitý střídavý přepínač 6/0 přepínací tlačítkový ovladač 6/0+6/0 dvojitý přepínací tlačítkový ovladač 7 křížový přepínač VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

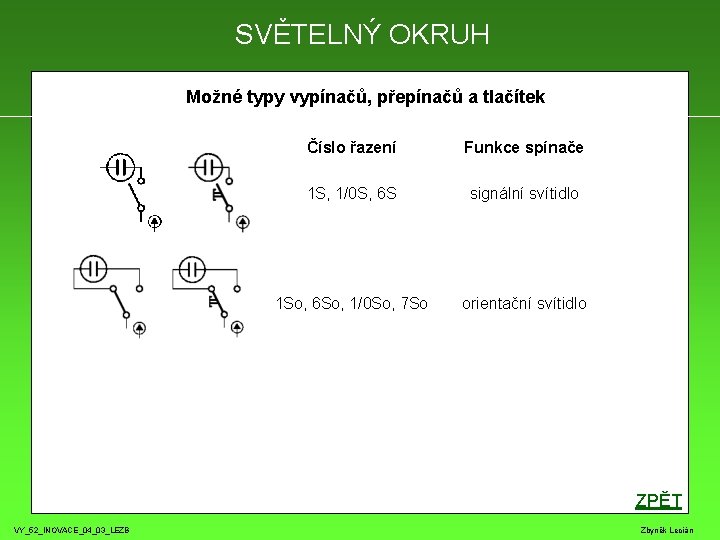

SVĚTELNÝ OKRUH Možné typy vypínačů, přepínačů a tlačítek Číslo řazení Funkce spínače 1 S, 1/0 S, 6 S signální svítidlo 1 So, 6 So, 1/0 So, 7 So orientační svítidlo ZPĚT VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

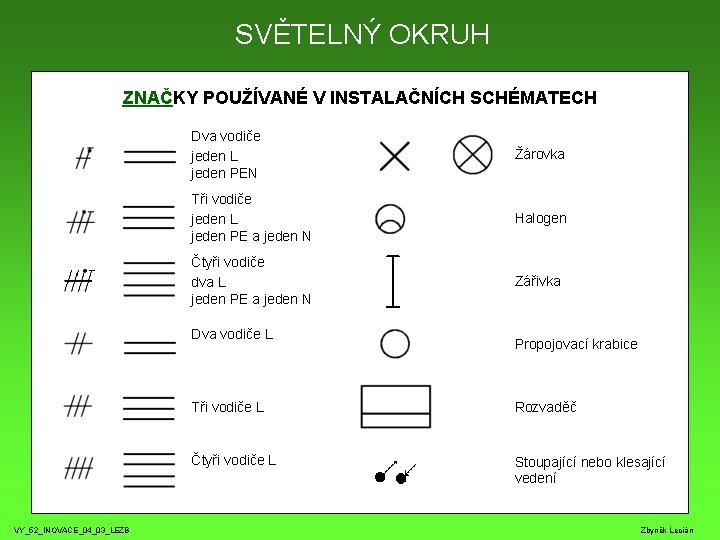

SVĚTELNÝ OKRUH ZNAČKY POUŽÍVANÉ V INSTALAČNÍCH SCHÉMATECH Dva vodiče jeden L jeden PEN Žárovka Tři vodiče jeden L jeden PE a jeden N Halogen Čtyři vodiče dva L jeden PE a jeden N Zářivka Dva vodiče L VY_52_INOVACE_04_03_LEZB Propojovací krabice Tři vodiče L Rozvaděč Čtyři vodiče L Stoupající nebo klesající vedení Zbyněk Lecián

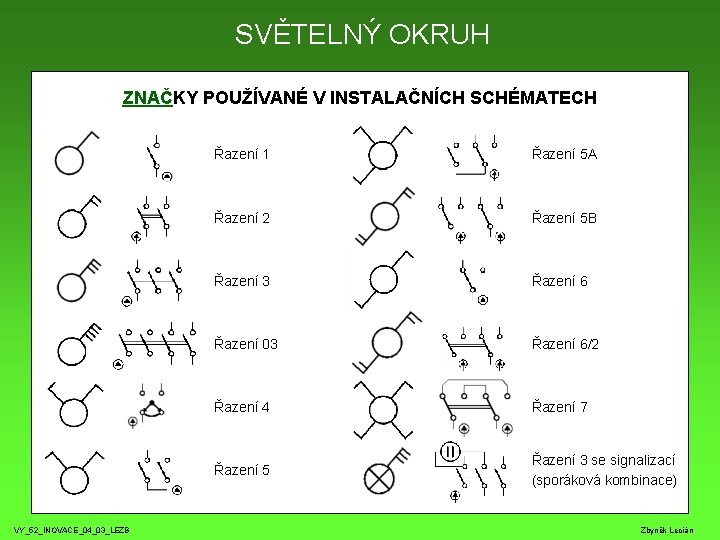

SVĚTELNÝ OKRUH ZNAČKY POUŽÍVANÉ V INSTALAČNÍCH SCHÉMATECH VY_52_INOVACE_04_03_LEZB Řazení 1 Řazení 5 A Řazení 2 Řazení 5 B Řazení 3 Řazení 6 Řazení 03 Řazení 6/2 Řazení 4 Řazení 7 Řazení 5 Řazení 3 se signalizací (sporáková kombinace) Zbyněk Lecián

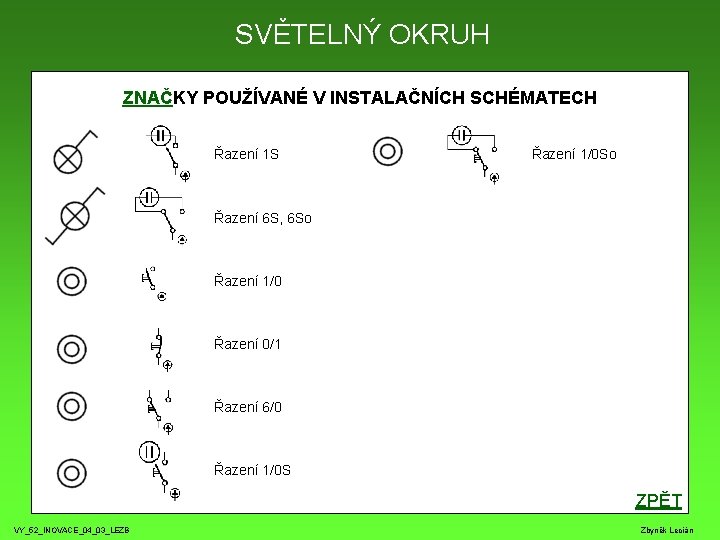

SVĚTELNÝ OKRUH ZNAČKY POUŽÍVANÉ V INSTALAČNÍCH SCHÉMATECH Řazení 1 S Řazení 1/0 So Řazení 6 S, 6 So Řazení 1/0 Řazení 0/1 Řazení 6/0 Řazení 1/0 S ZPĚT VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

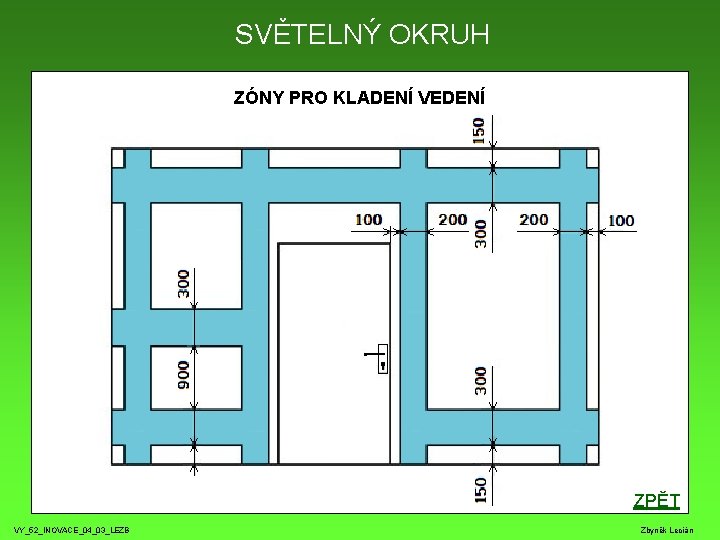

SVĚTELNÝ OKRUH ZÓNY PRO KLADENÍ VEDENÍ ZPĚT VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

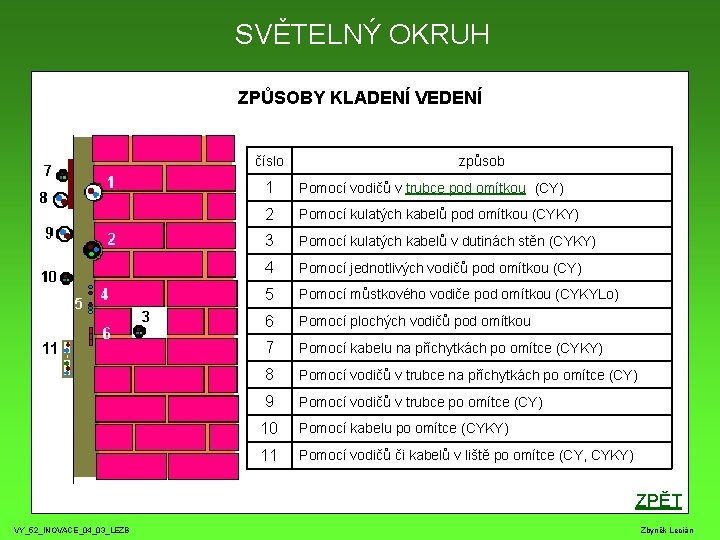

SVĚTELNÝ OKRUH ZPŮSOBY KLADENÍ VEDENÍ číslo způsob 1 Pomocí vodičů v trubce pod omítkou (CY) 2 Pomocí kulatých kabelů pod omítkou (CYKY) 3 Pomocí kulatých kabelů v dutinách stěn (CYKY) 4 Pomocí jednotlivých vodičů pod omítkou (CY) 5 Pomocí můstkového vodiče pod omítkou (CYKYLo) 6 Pomocí plochých vodičů pod omítkou 7 Pomocí kabelu na příchytkách po omítce (CYKY) 8 Pomocí vodičů v trubce na příchytkách po omítce (CY) 9 Pomocí vodičů v trubce po omítce (CY) 10 Pomocí kabelu po omítce (CYKY) 11 Pomocí vodičů či kabelů v liště po omítce (CY, CYKY) ZPĚT VY_52_INOVACE_04_03_LEZB Zbyněk Lecián

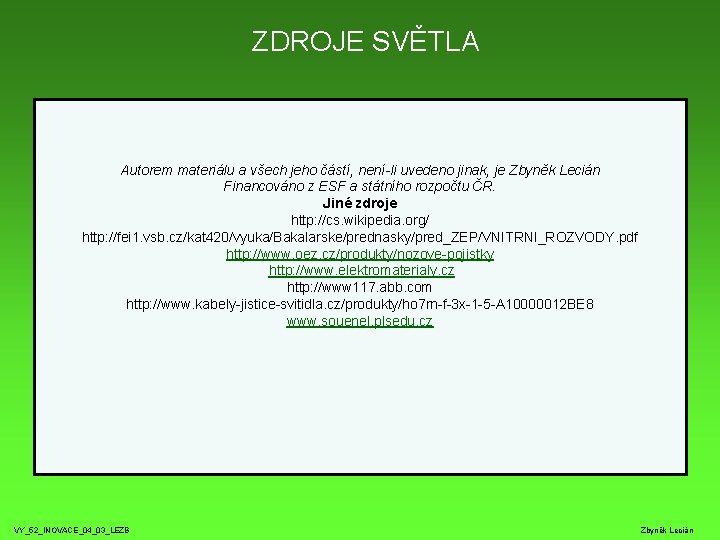

ZDROJE SVĚTLA Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Zbyněk Lecián Financováno z ESF a státního rozpočtu ČR. Jiné zdroje http: //cs. wikipedia. org/ http: //fei 1. vsb. cz/kat 420/vyuka/Bakalarske/prednasky/pred_ZEP/VNITRNI_ROZVODY. pdf http: //www. oez. cz/produkty/nozove-pojistky http: //www. elektromaterialy. cz http: //www 117. abb. com http: //www. kabely-jistice-svitidla. cz/produkty/ho 7 rn-f-3 x-1 -5 -A 10000012 BE 8 www. souenel. plsedu. cz VY_52_INOVACE_04_03_LEZB Zbyněk Lecián
