Výukový materiál Škola: Střední průmyslová škola elektrotechnická a informačních technologií Brno Autor: Zbyněk Lecián

Výukový materiál Škola: Střední průmyslová škola elektrotechnická a informačních technologií Brno Autor: Zbyněk Lecián Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0521 Šablona: V/2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Číslo materiálu: VY_52_INOVACE_04_12_LEZB Předmět: Odborný výcvik elektro Téma sady: Elektrotechnika - Základy silnoproudu 2 ( Světelné zdroje, jejich parametry, provedení, zapojení, řazení vypínačů 1 -7, zapojení SA 10, CRM-91 H atd. ) Anotace: Princip zapojení zářivky a výbojky Očekávaný výstup: Získání informací na dané téma Druh učebního materiálu: Prezentace VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

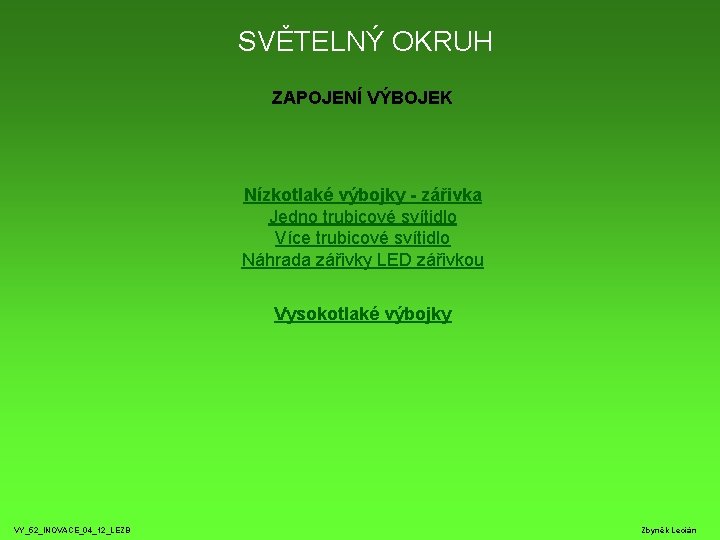

SVĚTELNÝ OKRUH ZAPOJENÍ VÝBOJEK Nízkotlaké výbojky - zářivka Jedno trubicové svítidlo Více trubicové svítidlo

SVĚTELNÝ OKRUH ZAPOJENÍ VÝBOJEK Nízkotlaké výbojky - zářivka Jedno trubicové svítidlo Více trubicové svítidlo Náhrada zářivky LED zářivkou Vysokotlaké výbojky VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

SVĚTELNÝ OKRUH ZÁŘIVKA Je nízkotlaká rtuťová výbojka vyrábí se o různých délkách (60, 90,

SVĚTELNÝ OKRUH ZÁŘIVKA Je nízkotlaká rtuťová výbojka vyrábí se o různých délkách (60, 90, 120 až 240 cm) a průměrech (8, 16, 26, 38 mm) nejčastěji s paticemi G 5, G 13. Základní schéma Jednopólové schéma Technické parametry: VY_52_INOVACE_04_12_LEZB - napětí 230 Vst - výkon od 9 W až do 125 W - pomalý start - nesnáší časté zapínání a vypínání - dlouhá životnost - malá spotřeba - velká účinnost Zbyněk Lecián

SVĚTELNÝ OKRUH Zapojení zářivky Zapojení v síti TN-S Ve startéru ST naleznete u skleněné

SVĚTELNÝ OKRUH Zapojení zářivky Zapojení v síti TN-S Ve startéru ST naleznete u skleněné baňky (doutnavka) ještě kondenzátor, který jednak plní funkci odrušovací a také zlepšuje zapalovací podmínky. Vlivem tlumivky TL je účiník zářivky Z menší než 0, 5 proto jej kompenzujeme na hodnotu 0, 95 paralelně připojeným kondenzátorem C 3. Bez tohoto kondenzátoru se zvětší zdánlivý výkon svítidla. Rušení zářivkového tělesa snížíme odrušovacím prvkem C 1 a C 2. Výkonové parametry zářivky, tlumivky a startéru musí být ve stejném rozsahu. Příklad: zářivka 40 W, tlumivka 40 W, startér 20 -80 W ZPĚT VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

SVĚTELNÝ OKRUH Zapojení zářivky Zapojení v síti TN-S Stroboskopický jev u více trubicových svítidel

SVĚTELNÝ OKRUH Zapojení zářivky Zapojení v síti TN-S Stroboskopický jev u více trubicových svítidel se odstraňuje připojením "posouvacího„ kondenzátoru C 4 do obvodu jedné trubice. Nebo také se jednotlivé trubice, častěji celá svítidla rozfázují. VY_52_INOVACE_04_12_LEZB ZPĚT Zbyněk Lecián

SVĚTELNÝ OKRUH Zapojení LED trubice místo zářivky Zapojení v síti TN-S Nahrazujeme li zářivku

SVĚTELNÝ OKRUH Zapojení LED trubice místo zářivky Zapojení v síti TN-S Nahrazujeme li zářivku LED zářivkou stačí jen odstranit startér a tlumivku. LED zářivka má přibližně o polovinu menší spotřebu než zářivka a také delší životnost. ZPĚT VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

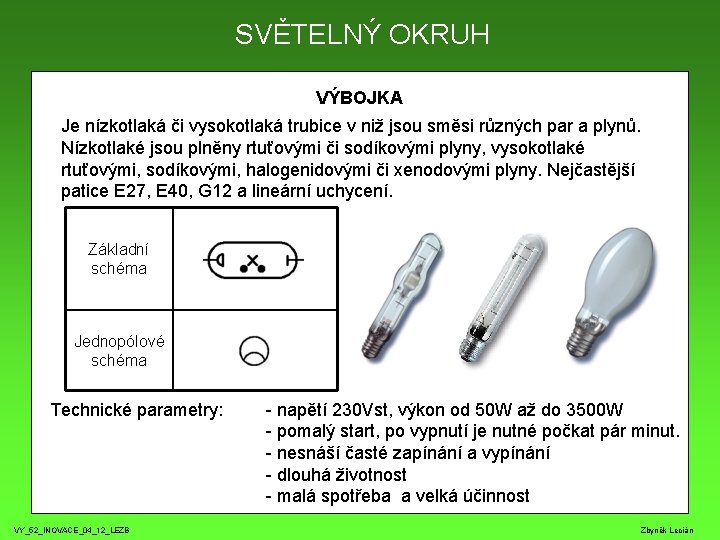

SVĚTELNÝ OKRUH VÝBOJKA Je nízkotlaká či vysokotlaká trubice v niž jsou směsi různých par

SVĚTELNÝ OKRUH VÝBOJKA Je nízkotlaká či vysokotlaká trubice v niž jsou směsi různých par a plynů. Nízkotlaké jsou plněny rtuťovými či sodíkovými plyny, vysokotlaké rtuťovými, sodíkovými, halogenidovými či xenodovými plyny. Nejčastější patice E 27, E 40, G 12 a lineární uchycení. Základní schéma Jednopólové schéma Technické parametry: VY_52_INOVACE_04_12_LEZB - napětí 230 Vst, výkon od 50 W až do 3500 W - pomalý start, po vypnutí je nutné počkat pár minut. - nesnáší časté zapínání a vypínání - dlouhá životnost - malá spotřeba a velká účinnost Zbyněk Lecián

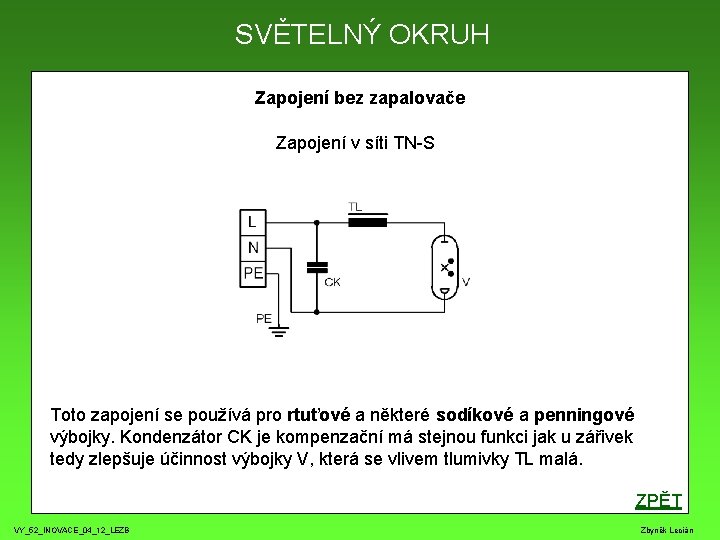

SVĚTELNÝ OKRUH Zapojení bez zapalovače Zapojení v síti TN-S Toto zapojení se používá pro

SVĚTELNÝ OKRUH Zapojení bez zapalovače Zapojení v síti TN-S Toto zapojení se používá pro rtuťové a některé sodíkové a penningové výbojky. Kondenzátor CK je kompenzační má stejnou funkci jak u zářivek tedy zlepšuje účinnost výbojky V, která se vlivem tlumivky TL malá. ZPĚT VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

SVĚTELNÝ OKRUH Zapojení se zapalovačem Zapojení v síti TN-S K zažehnutí výboje je určeno

SVĚTELNÝ OKRUH Zapojení se zapalovačem Zapojení v síti TN-S K zažehnutí výboje je určeno zapalovací tranzistorové nebo tyristorové zařízení Z, které dává napětové impulsy okolo 3000 V. Zapojení se používá pro sodíkové výbojky. Výbojky mají velkou světělnou účinnost. V mnoha případech nahradili staré rtuťové osvětlení. Existuje nepřeberné množství druhů od různých výrobců. ZPĚT VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

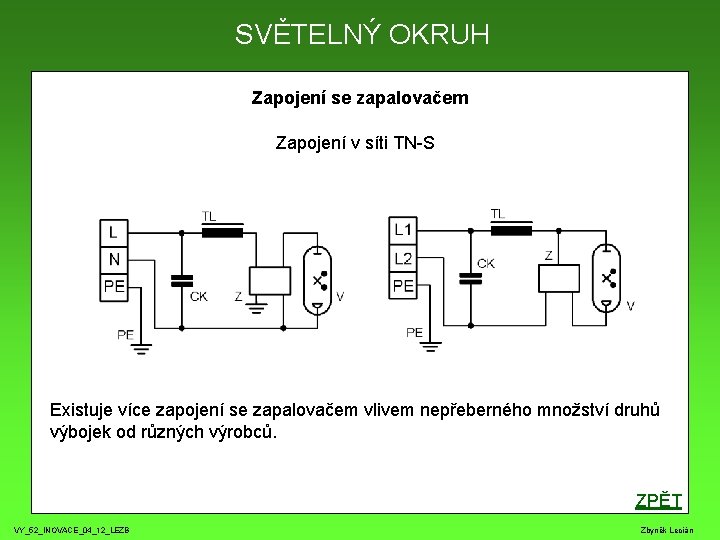

SVĚTELNÝ OKRUH Zapojení se zapalovačem Zapojení v síti TN-S Existuje více zapojení se zapalovačem

SVĚTELNÝ OKRUH Zapojení se zapalovačem Zapojení v síti TN-S Existuje více zapojení se zapalovačem vlivem nepřeberného množství druhů výbojek od různých výrobců. ZPĚT VY_52_INOVACE_04_12_LEZB Zbyněk Lecián

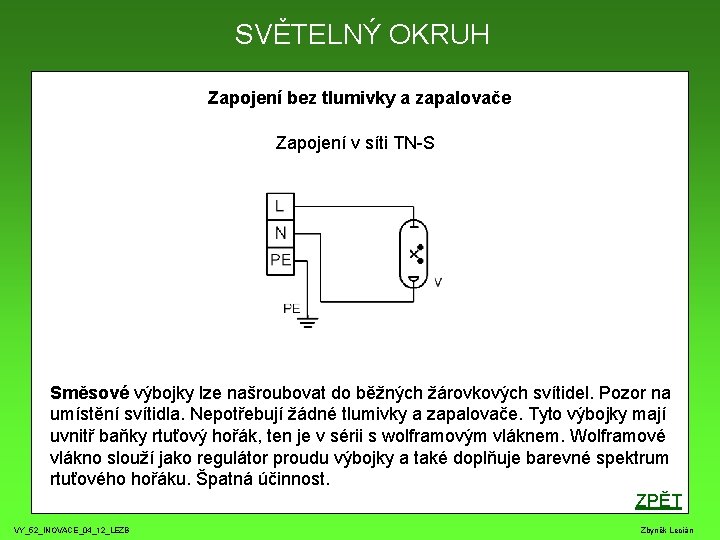

SVĚTELNÝ OKRUH Zapojení bez tlumivky a zapalovače Zapojení v síti TN-S Směsové výbojky lze

SVĚTELNÝ OKRUH Zapojení bez tlumivky a zapalovače Zapojení v síti TN-S Směsové výbojky lze našroubovat do běžných žárovkových svítidel. Pozor na umístění svítidla. Nepotřebují žádné tlumivky a zapalovače. Tyto výbojky mají uvnitř baňky rtuťový hořák, ten je v sérii s wolframovým vláknem. Wolframové vlákno slouží jako regulátor proudu výbojky a také doplňuje barevné spektrum rtuťového hořáku. Špatná účinnost. ZPĚT VY_52_INOVACE_04_12_LEZB Zbyněk Lecián
