VTP

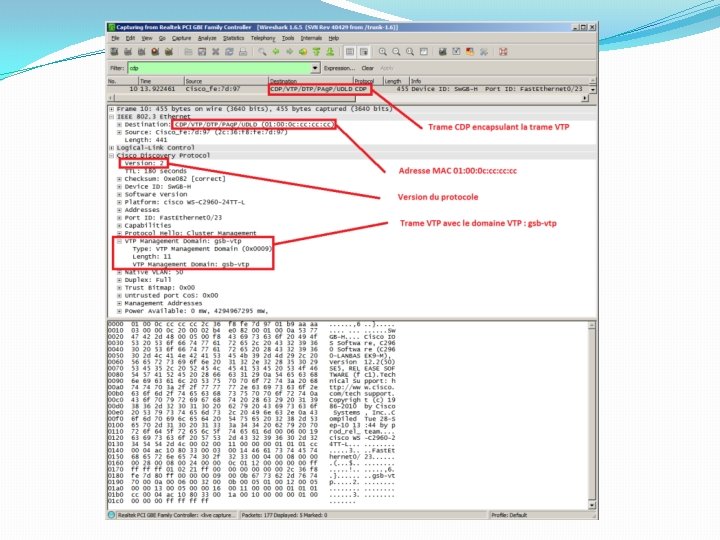

Définition �C’est un protocole propriétaire Cisco de niveau 2. �Le protocole VTP diffuse des annonces de création, de suppression ou de modification de VLAN. �Cette diffusion s’effectue à travers tous les Switch grâce à une trame niveau 2 avec une adresse de destination MAC multicast bien particulière qui est 01 -00 -0 C-CC-CC-CC.

Architecture du VTP Le Switch possède 3 modes VTP: �VTP Server: Switch qui crée les annonces VTP �VTP Client: Switch qui reçoit, se synchronise et propage les annonces VTP �VTP Transparent: Switch qui ne traite pas les annonces VTP

Switch en mode VTP Server Le Switch en mode Server permet à l’administrateur de faire toute modification sur les Vlan et de propager automatiquement ses modifications vers tous les Switch du réseau.

Switch en mode VTP Client Le Switch en mode Client ne permet pas à l’administrateur de faire des modifications ou crée des VLAN.

Switch en mode VTP Transparent �Le switch en mode Transparent permet à l’administrateur de faire toute modification sur les VLAN en local uniquement.

Synchronisation A chaque création/suppression/modification de VLAN une variable appelée RN (Revision Number) s'incrémente.

Le VTP Pruning �Cette commande optionnelle permet de faire des économies de bande passante �On active alors la fonction VTP pruning pour avertir le switch voisin de ne pas lui envoyer de trafic pour ce VLAN.

Remarques importantes �Les messages VTP se propagent sur les liens configurés en mode Trunk, sur le VLAN 1. � Il existe 3 versions de VTP, bien vérifier qu’une seule version est active sur son réseau. �La configuration VTP est visualisable dans la le fichier vlan. dat situé dans la mémoire flash.

Configuration Pour le serveur VTP : �Lancement de VTP en mode serveur, �Choix de la version du protocole vtp, �Nommage du domaine VTP gsb-vtp, �Indication d'un mot de passe pour le domaine VTP cisco, �Création des VLANs. �Vérification de la configuration des VLANs.

Configuration VTP serveur : �Switch(config)#vtp mode server �Switch(config)#vtp version 2 �Switch(config)#vtp domain gsb-vtp �Switch(config)#vtp password cisco Configuration des nouveaux VLANs sur le serveur VTP : �Switch(config)#vlan 32 �Switch(config-vlan)#name VL-DIREC �Switch(config-vlan)#exit �Switch. . .

Pour les clients VTP : �Lancement de VTP en mode transparent �Choix de la version du protocole vtp, �Lancement de VTP en mode client, �Connexion au domaine VTP gsb-vtp, �Indication d'un mot de passe pour le domaine VTP cisco. �Vérification de la configuration des VLAN et VTP.

Configuration VTP client : �Switch(config)#vtp mode transparent �Switch(config)#vtp mode client �Switch(config)#vtp version 2 �Switch(config)#vtp domain gsb-vtp �Switch(config)#vtp password cisco Vérifications des VLANs créés: �Switch#show vlan Passage des ports en mode trunk : �Switch(config)#interface {type d'interface} [numéro d'interface] �Switch(config-if)# switchport mode trunk

Schéma VTP GSB

Mode Mirroring Pour écouter ce qu’il transite entre deux Switch, on doit passer un port du Switch en mode Mirroring Configuration port pour écoute des communications : �Switch(config)#monitor session 1 source {type d'interface} [numéro d'interface] �Switch(config)#monitor session 1 destination {type d'interface} [numéro d'interface]
