Vstupné a výstupné zariadenia Bohuš Palečko III. A

Obsah • • • Definícia Ovládače zariadení Radiče používané vo výpočtovej technike Pripojenie vstupno-výstupných zariadení Druhy portov používaných v počítači Rozdelenie zariadení Vstupné zariadenie Výstupné zariadenie Iné výstupné zariadenia Vstupno-výstupné zariadenia Ďalšie Vstupno-výstupné zariadenia

Vstupné zariadenia • • • Myš Klávesnica Web kamera Skener Mikrofón Optické mechaniky

Výstupné zariadenia • • Monitor Reproduktory/slúchadlá Tlačiarne Dataprojektory

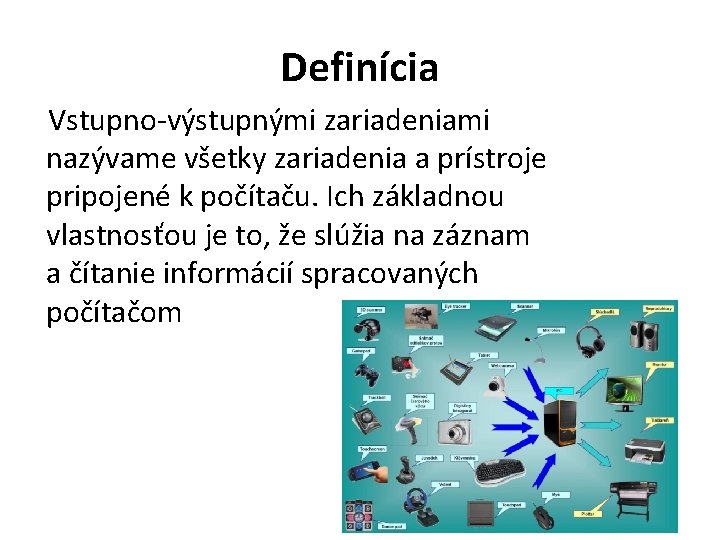

Definícia Vstupno-výstupnými zariadeniami nazývame všetky zariadenia a prístroje pripojené k počítaču. Ich základnou vlastnosťou je to, že slúžia na záznam a čítanie informácií spracovaných počítačom

Ovládače zariadení - drivery Aby sme mohli komunikovať s perifériami, potrebujeme riadiacu jednotku, ktorú predstavuje tzv. ovládač – driver zariadenia Ovládač zariadenia je počítačový program, ktorý umožňuje komunikáciu operačného systému s hardvérovým zariadením

Radiče Aby sme mohli komunikovať s perifériami, potrebujeme riadiacu jednotku, ktorú predstavuje tzv. radič je to počítačový hardvér, ktorý zabezpečujúci styk so Vstupnými/Výstupnými zariadeniami. Radič teda funguje ako tlmočník, údaje z periférie prekladá do formátu, ktorému rozumie zbernica počítača a naopak.

Niektoré radiče používané vo výpočtovej technike: • • • • Radič pevného disku IDE, EIDE (PATA) Radič pevného disku SATA Radič diskové poľa (RAID) SCSI radič Grafický radič (grafická karta) Sieťový radič (sieťová karta) Radič klávesnice Radič prerušení (IRQ) Terminálový radič Radič pamätí Radič priameho prístupu do pamäte (DMA) USB radič Radič Fire. Wire Radič disketovej mechaniky Radič flash disku

Pripojenie vstupno-výstupných zariadení Vstupno-výstupné zariadenia pripájame k počítaču externými konektormi nachádzajúcimi sa na matičnej doske, ktorým hovoríme porty

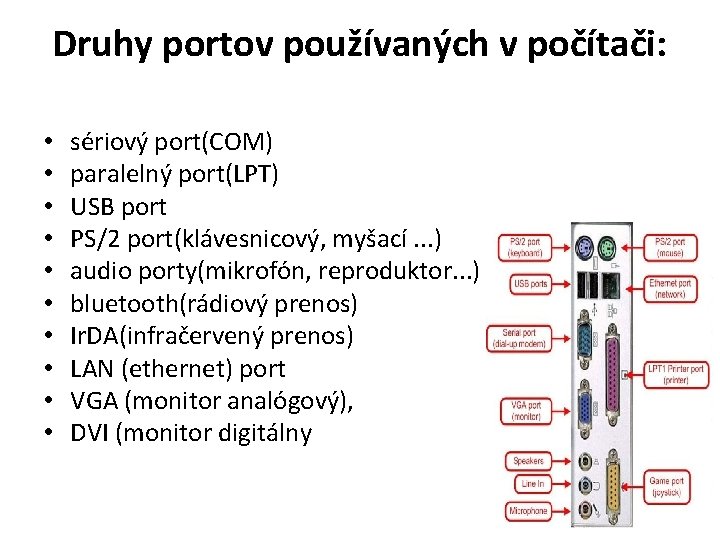

Druhy portov používaných v počítači: • • • sériový port(COM) paralelný port(LPT) USB port PS/2 port(klávesnicový, myšací. . . ) audio porty(mikrofón, reproduktor. . . ) bluetooth(rádiový prenos) Ir. DA(infračervený prenos) LAN (ethernet) port VGA (monitor analógový), DVI (monitor digitálny

Rozdelenie zariadení Platí zásada, že ak sa informácie zaznamenávajú, zariadenie slúži ako výstupné a ak sa informácie zo zariadenia načítavajú, zariadenie slúži ako vstupné zariadenie.

Vstupné zariadenie Je zariadenie počítača, ktorým vstupujú údaje alebo signály do počítača na ich ďalšie spracovanie. Vstupné zariadenia slúžia človeku na zadanie príkazov počítaču. K vstupným zariadeniam patrí klávesnica, myš, mikrofón, skener, webová kamera, optické mechaniky atď.

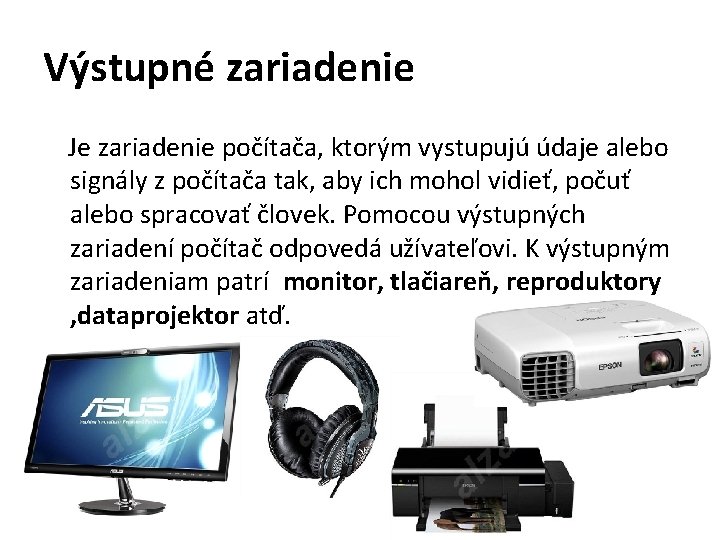

Výstupné zariadenie Je zariadenie počítača, ktorým vystupujú údaje alebo signály z počítača tak, aby ich mohol vidieť, počuť alebo spracovať človek. Pomocou výstupných zariadení počítač odpovedá užívateľovi. K výstupným zariadeniam patrí monitor, tlačiareň, reproduktory , dataprojektor atď.

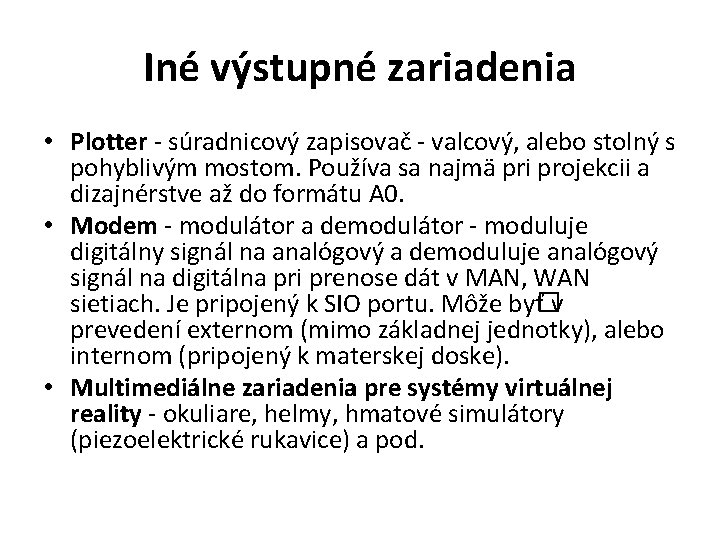

Iné výstupné zariadenia • Plotter - súradnicový zapisovač - valcový, alebo stolný s pohyblivým mostom. Používa sa najmä pri projekcii a dizajnérstve až do formátu A 0. • Modem - modulátor a demodulátor - moduluje digitálny signál na analógový a demoduluje analógový signál na digitálna pri prenose dát v MAN, WAN sietiach. Je pripojený k SIO portu. Môže by� ť v prevedení externom (mimo základnej jednotky), alebo internom (pripojený k materskej doske). • Multimediálne zariadenia pre systémy virtuálnej reality - okuliare, helmy, hmatové simulátory (piezoelektrické rukavice) a pod.

Vstupno-výstupné zariadenia Tvoria osobitnú a veľmi rozsiahlu skupinu prídavných zariadení počítača. Ich základnou vlastnosťou je to, že slúžia aj na záznam aj na čítanie informácií spracovaných počítačom Do tejto skupiny patria: • Pevný disk • Sieťová karta • Modem • CD a DVD napalovačka • Zvuková karta • USB klúč • Čítačka pamäťových kariet

Ďalšie Vstupno-výstupné zariadenia Ďalšou veľkou skupinou sú zariadenia, ktoré nám slúžia v každodennom živote. Sem patria: • Digitálne fotoaparáty • MP 3 – prehrávače • Mobilné telefóny • Navigácie • A mnohé iné zariadenia, ktoré sa dajú pripojiť k počítaču a môžeme na nich meniť obsah údajov.

Myš Počítačová myš je vstupné zariadenie počítača, slúžiace na ovládanie polohy kurzora na obrazovke a vykonávanie operácií tlačením tlačidiel. Pripojenie myši k počítaču je riešené buď sériovým portom PS/2, dnes najmä prostredníctvom USB, alebo bezdrôtovo prostredníctvom bluetooth. Farebné označenie konektora je zelená

Klávesnica Tvorí základné vstupné zariadenie počítača a slúži na bežnú komunikáciu používateľa s počítačom Aktívne ich stlačenie vyvoláva na obrazovke odozvu tj. výpis znaku alebo pohyb kurzora. Pasívne ich samotné stlačenie nevyvolá odozvu, ale používajú sa pri dvoj-trojhmatoch, napr. CTRL, SHIFT. Pripájame ich pomocou portou PS/2 a USB, dnes je nezriedka klávesnica, podobne ako myš pripojená k počítaču bezdrôtovo, prostredníctvom Bluetooth.

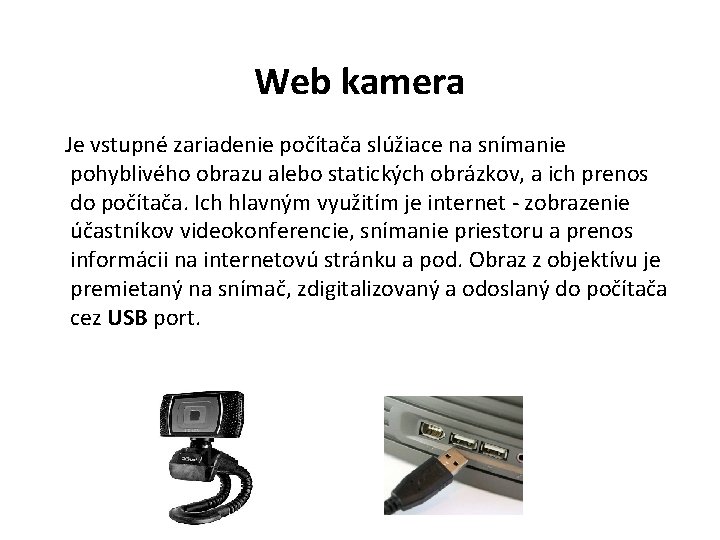

Web kamera Je vstupné zariadenie počítača slúžiace na snímanie pohyblivého obrazu alebo statických obrázkov, a ich prenos do počítača. Ich hlavným využitím je internet - zobrazenie účastníkov videokonferencie, snímanie priestoru a prenos informácii na internetovú stránku a pod. Obraz z objektívu je premietaný na snímač, zdigitalizovaný a odoslaný do počítača cez USB port.

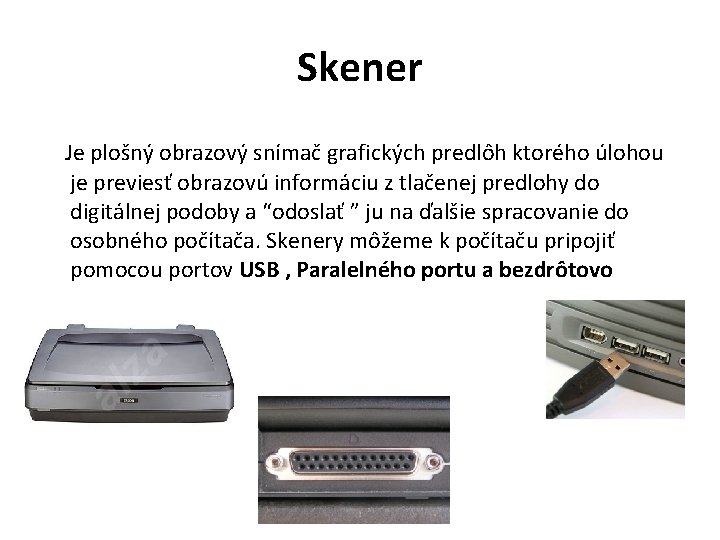

Skener Je plošný obrazový snímač grafických predlôh ktorého úlohou je previesť obrazovú informáciu z tlačenej predlohy do digitálnej podoby a “odoslať ” ju na ďalšie spracovanie do osobného počítača. Skenery môžeme k počítaču pripojiť pomocou portov USB , Paralelného portu a bezdrôtovo

Mikrofón Premieňa zvukové vlny na elektromagnetické. Pripája sa k zvukovej karte PC Jack konektorom. Skladá sa z membrány, na ktorú je pripevnený magnet s navinutým vodičom. Pôsobením zvuku membrána vibruje a vytvára elektromagnetické vlnenie, ktoré je zvukovou kartou digitalizované. Farebné označenie konektora je červená.

Optické mechaniky Optická mechanika je príkladom vstupno-výstupného zariadenia. Slúži na čítanie údajov z optických médií rovnako aj na ich zápis a uloženie. Z dátového média sa údaje čítajú bezkontaktne, najčastejšie pomocou lasera. Na uchovávanie údajov sa využívajú disky CD, DVD alebo disky s technológiou Blue Ray.

Monitor zariadenie na zobrazenie obrazu generovaného počítačom a spracovaného grafickou kartou na obrazovku. Pri výbere monitora rozhoduje jeho rozlíšenie obnovovacia frekvencia, farebná hĺbka, druh obrazovky a dĺžka jej uhlopriečky. Základné typy sú: obrazovkový monitor (CRT, Cathode Ray Tube) a monitor LCD (Liquid crystal display). Pripojiť ho k počítaču môžeme pomocou portov Dsub, DVI alebo HDMI

Reproduktory/Slúchadlá Umožňujú reprodukovať signály z počítača vo forme zvuku (hudba, slovo, zvukové efekty a pod. )Je to externá aktívna reproduktorová sústava, väčšinou s integrovaný zosilňovačom. Ku počítaču sa pripája štandardným audio 3. 5 mm stereo jack konektorom. Farebné označenie konektora je zelená vyrábajú sa aj reproduktorové sústavy 2. 1, 4. 1, 5. 1 a 7. 1 (údaj za bodkou znamená počet subwooferov (basových reproduktorov), údaj pred bodkou znamená počet satelitov reproduktorovej zostavy

Tlačiarne Tlačiareň je výstupné zariadenie pripojiteľné k počítaču, určené na tlač papierových dokumentov a fotografií. Špecifickým druhom tlačiarní sú v poslednom čase tzv. 3 D tlačiarne, ktoré nevytvárajú plošný obraz na nosnom médiu, ale produkujú priestorové "výtlačky". Základným rozdelením tlačiarní je rozdelenie na atramentové a laserové a rozdelenie na čiernobiele a farebné tlačiarne. Tlačiarne podobne ako skenery pripájame k PC pomocou paralelného portu alebo pomocou portu USB

Dataprojektory • Dátový projektor je projektor na premietanie obrazovej informácie z počítačovej techniky (PC, notebook a pod. ) a často aj z videozariadení na stenu alebo plátno. Ako zdroj svetla sa používa halogénová žiarovka, plynová výbojka alebo v prípade LCD projektorov špeciálna "lampa". Dataprojektory pripájame pomocou konektorov pre pripojenie zdroju videosignálu: DVI, CINCH atď. Dnes se postupne stáva štandardom pripojenie cez LAN (RJ-45), HDMI a Wi-fi.

Ďakujem za pozornosť
