Vrtání, vyhrubování, vystružování děr na soustruhu

Vrtání, vyhrubování, vystružování děr na soustruhu Nástroje na vrtání jsou vystaveny tlakům, otěru, zahřívání, ve své konstrukci se liší Nejpoužívanější druhy vrtáků 1) Středící 2) Šroubovitý 3) Dělový 4) Kopinatý 5) Korunkový

Vrtání, vyhrubování, vystružování děr na soustruhu Středící vrták slouží k vytvoření důlku vystředí vrták do správné polohy podpírá dlouhé obrobky upínáme do tříčelisťového sklíčidla řeznou rychlost počítáme podle velkého průměru jsou z RO, jsou normalizovány (1 , 1, 6 , 2, 2, 5 , 3, 15 , 4… )

Vrtání, vyhrubování, vystružování děr na soustruhu Druhy středících důlků A – nechráněný B – chráněný C – chráněný R – rádiusový

Vrtání, vyhrubování, vystružování děr na soustruhu Šroubovitý vrták zhotovování děr – vrtání zvětšování vyvrtaných - vyvrtávání převrtávaná díra má mít průměr větší než délka příčného ostří

Vrtání, vyhrubování, vystružování děr na soustruhu Úpravy vrtáků se vzrůstajícím průměrem vrtáku roste i axiální složka řezné síly provádíme proto různé úpravy vrtáků

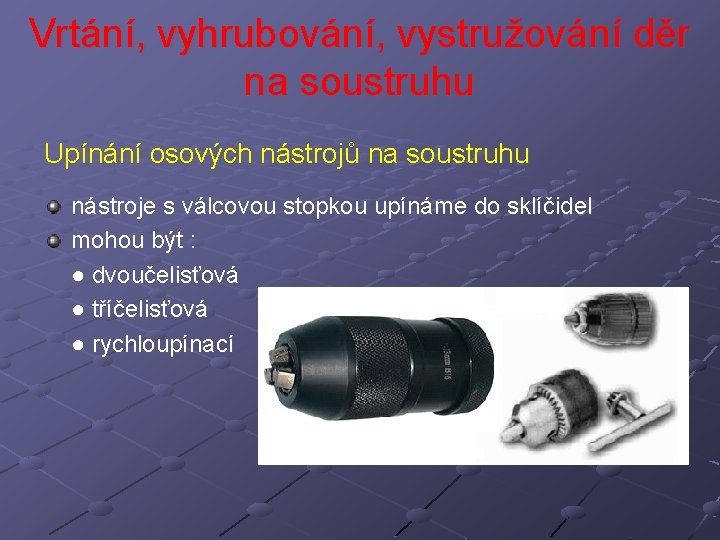

Vrtání, vyhrubování, vystružování děr na soustruhu Upínání osových nástrojů na soustruhu nástroje s válcovou stopkou upínáme do sklíčidel mohou být : ● dvoučelisťová ● tříčelisťová ● rychloupínací

Vrtání, vyhrubování, vystružování děr na soustruhu Upínání osových nástrojů na soustruhu nástroje s kuželovou stopkou upínáme do : redukčních pouzder – Morse přímo do pinoly koníku – pokud se shoduje kuželová stopka nástroje s dutinou v koníku

Vrtání, vyhrubování, vystružování děrnástrojů na soustruhu Upínání osových na soustruhu prostřednictvím rychloupínací hlavy pomocí pevné vložky (dolní vložka) – upínáme vrtáky a výhrubníky pomocí pevné vložky (horní vložka ) – upínáme výstružníky

Vrtání, vyhrubování, vystružování děr na soustruhu Vyhrubování zlepšujeme rozměrovou a geometrickou přesnost vyvrtané díry jedná se o několikabřité nástroje mají válcovou nebo kuželovou stopkou vyrábějí se až od průměru 10 mm

Vrtání, vyhrubování, vystružování děr na soustruhu Výhrubníky se vyrábějí: z rychlořezné oceli s destičkami ze slinutých karbidů upínáme je do rychloupínacích hlav pomocí pevných vložek velikost přídavku najdeme ve strojnických tabulkách, pohybuje se v rozmezí 0, 5 až 3 mm řezná rychlost je stejná jako při vrtání v praxi však volíme hodnoty otáček menší posuv je přibližně dvojnásobný

Vrtání, vyhrubování, vystružování děr na soustruhu Vystružováním: dokončujeme přesné a lícované díry dosahujeme vysoké geometrické a rozměrové přesnosti (IT 6 – 8) kvalita obrobené plochy Ra = 1, 6 přídavek na vystružování je mezi 0, 2 až 0, 4 mm jsou to vícebřité nástroje s přímými nebo šroubovými zuby

Vrtání, vyhrubování, vystružování děr na soustruhu Geometrie břitu strojního výstružníku mají krátký řezný kužel zkosený pod úhlem 20 až 45° část výstružníku za řezným kuželem nástroj vede a díru kalibruje stopka je u menších nástrojů válcová, u větších kuželová pro hluboké díry se pak používají výstružníky nástrčné, které se nasazují na unášecí trny

Použité zdroje: KARAFIÁTOVÁ, Stanislava a Ivo LANGER. Technologie soustružení. 1. vydání. Havlíčkův Brod: Fragment, 1998. ISBN 80 -7200 -239 -2. KOCMAN, K. , PROKOP, K. Technologie obrábění. Brno: Akademické nakladatelství CERN Brno, s. r. o. , 2001. 274 s. ISBN 80 -214 -196 -2. LEINVEBER, Jan a Pavel VÁVRA. Strojnické tabulky: pomocná učebnice pro školy technického zaměření. 5. , upr. vyd. Úvaly: Albra, 2011, xiv, 927 s. ISBN 978 -80 -7361 -081 -4. HLUCHÝ, Miroslav, Jan KOLOUCH a Rudolf PAŇÁK. Strojírenská technologie 2. 2. , upr. vyd. Praha: Scientia, 2001, 316 s. ISBN 80 -7183244 -8. HLUCHÝ, Miroslav, Rudolf PAŇÁK a Oldřich MODRÁČEK. Strojírenská technologie 1. 3. , přeprac. vyd. Praha: Scientia, 2002, 173 s. ISBN 80 -7183265 -0.
