VRSTE KOMUTACIJA

VRSTE KOMUTACIJA

Komutacije- predstavljaju uspostavljanje i raskidanje privremenih veza uz mogućnost biranja. Vrste komutacije u računarskoj

Komutacije- predstavljaju uspostavljanje i raskidanje privremenih veza uz mogućnost biranja. Vrste komutacije u računarskoj mreži: -komutacija kola -komutacija poruka -komutacija paketa

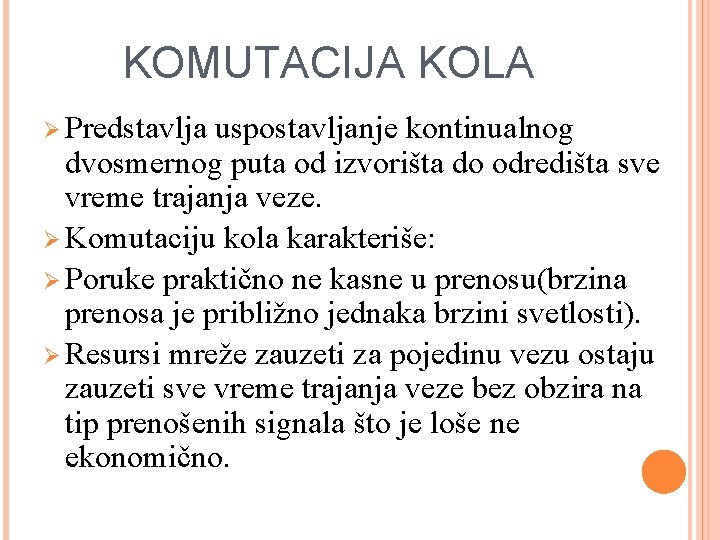

KOMUTACIJA KOLA Ø Predstavlja uspostavljanje kontinualnog dvosmernog puta od izvorišta do odredišta sve vreme

KOMUTACIJA KOLA Ø Predstavlja uspostavljanje kontinualnog dvosmernog puta od izvorišta do odredišta sve vreme trajanja veze. Ø Komutaciju kola karakteriše: Ø Poruke praktično ne kasne u prenosu(brzina prenosa je približno jednaka brzini svetlosti). Ø Resursi mreže zauzeti za pojedinu vezu ostaju zauzeti sve vreme trajanja veze bez obzira na tip prenošenih signala što je loše ne ekonomično.

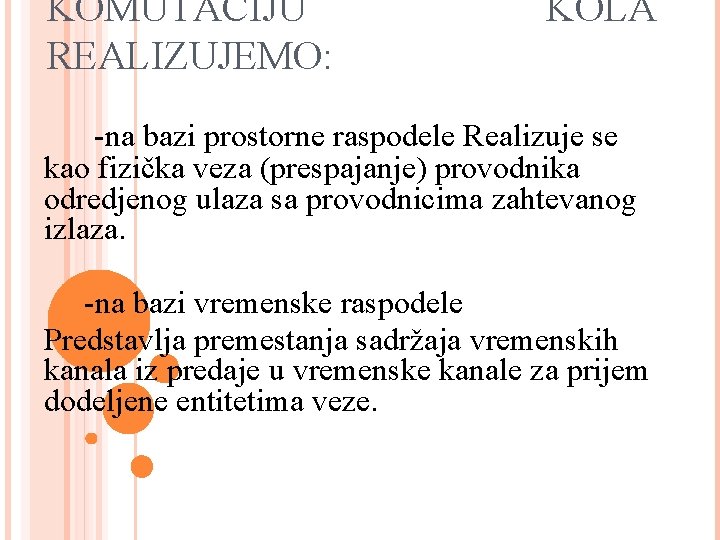

KOMUTACIJU REALIZUJEMO: KOLA -na bazi prostorne raspodele Realizuje se kao fizička veza (prespajanje) provodnika

KOMUTACIJU REALIZUJEMO: KOLA -na bazi prostorne raspodele Realizuje se kao fizička veza (prespajanje) provodnika odredjenog ulaza sa provodnicima zahtevanog izlaza. -na bazi vremenske raspodele Predstavlja premestanja sadržaja vremenskih kanala iz predaje u vremenske kanale za prijem dodeljene entitetima veze.

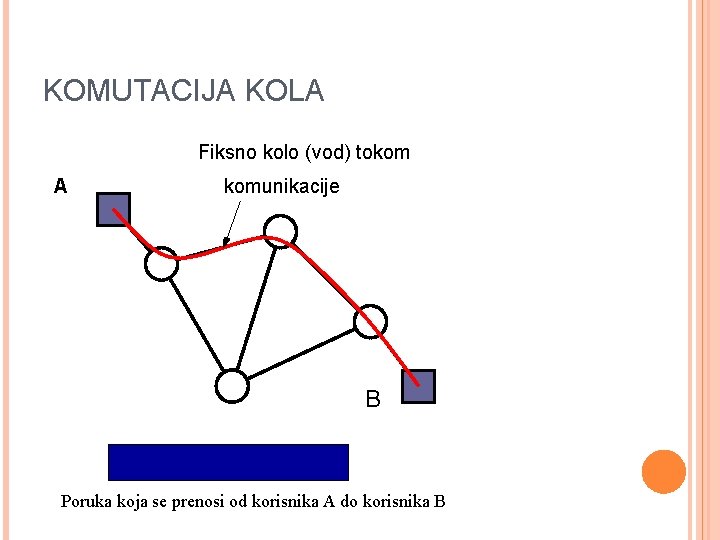

KOMUTACIJA KOLA Fiksno kolo (vod) tokom A komunikacije B Poruka koja se prenosi od

KOMUTACIJA KOLA Fiksno kolo (vod) tokom A komunikacije B Poruka koja se prenosi od korisnika A do korisnika B

 Primeri mreža sa komutacijom kola: -Telefonska mreža -ISDN (Integrated Services Digital Network) Organizacija

Primeri mreža sa komutacijom kola: -Telefonska mreža -ISDN (Integrated Services Digital Network) Organizacija Javne telefonske mreže

KOMUTACIJA PORUKA § § § Zasniva se na principu uskladišti pa prenesi. Broj bitova

KOMUTACIJA PORUKA § § § Zasniva se na principu uskladišti pa prenesi. Broj bitova u poruci teoriski nije ograničen. Ovde je prisutno kašnjenje zbog vremena koje je potrebno da memoriski disk prihvati poruku. U koliko je gust saobraćaj dolazi do zagušenja I tada poruka ce više kasniti.

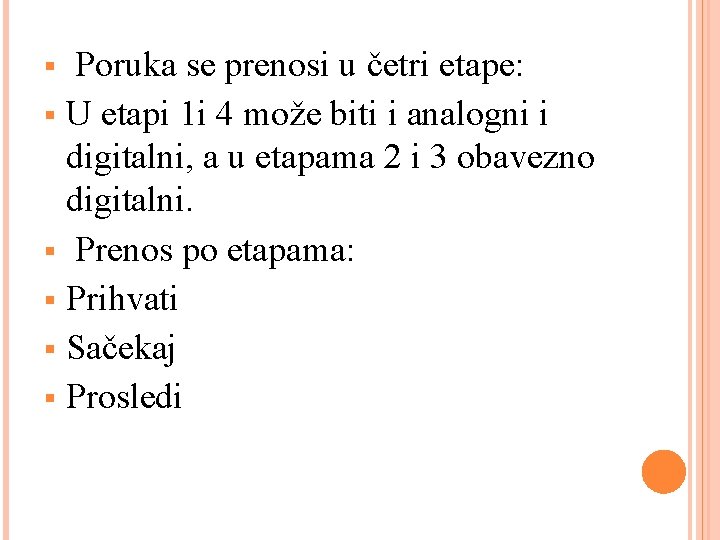

Poruka se prenosi u četri etape: § U etapi 1 i 4 može biti

Poruka se prenosi u četri etape: § U etapi 1 i 4 može biti i analogni i digitalni, a u etapama 2 i 3 obavezno digitalni. § Prenos po etapama: § Prihvati § Sačekaj § Prosledi §

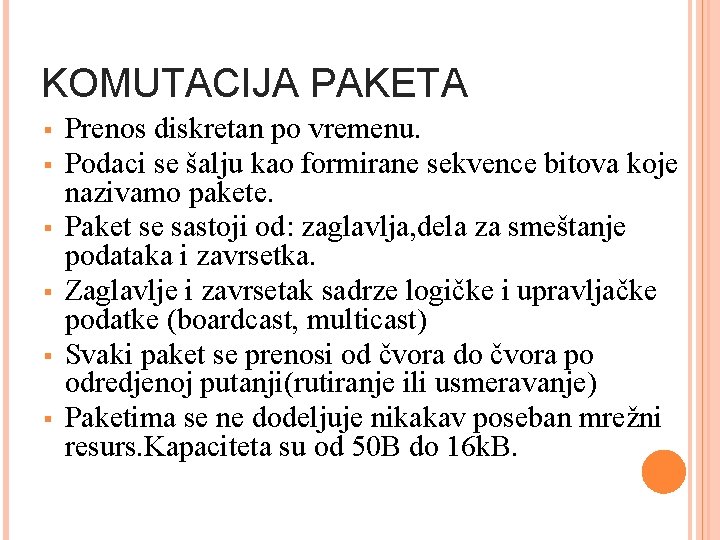

KOMUTACIJA PAKETA § § § Prenos diskretan po vremenu. Podaci se šalju kao formirane

KOMUTACIJA PAKETA § § § Prenos diskretan po vremenu. Podaci se šalju kao formirane sekvence bitova koje nazivamo pakete. Paket se sastoji od: zaglavlja, dela za smeštanje podataka i zavrsetka. Zaglavlje i zavrsetak sadrze logičke i upravljačke podatke (boardcast, multicast) Svaki paket se prenosi od čvora do čvora po odredjenoj putanji(rutiranje ili usmeravanje) Paketima se ne dodeljuje nikakav poseban mrežni resurs. Kapaciteta su od 50 B do 16 k. B.

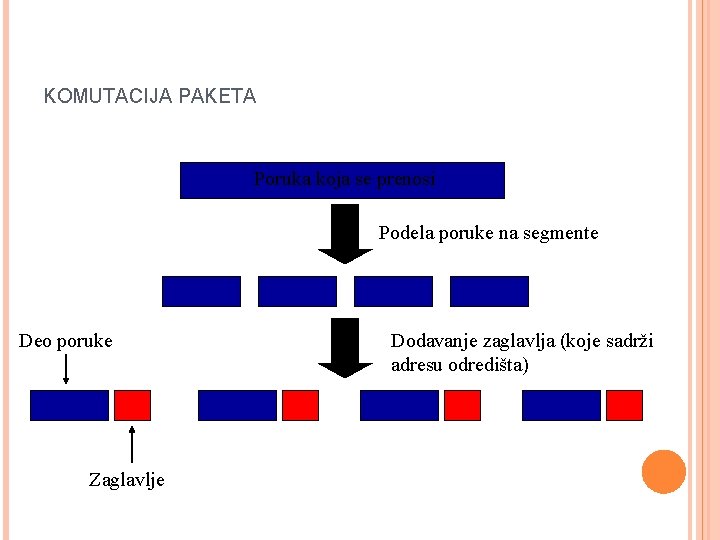

KOMUTACIJA PAKETA Poruka koja se prenosi Podela poruke na segmente Deo poruke Zaglavlje Dodavanje

KOMUTACIJA PAKETA Poruka koja se prenosi Podela poruke na segmente Deo poruke Zaglavlje Dodavanje zaglavlja (koje sadrži adresu odredišta)

KOMUTACIJA PAKETA A Zaglavlje Deo poruke B

KOMUTACIJA PAKETA A Zaglavlje Deo poruke B

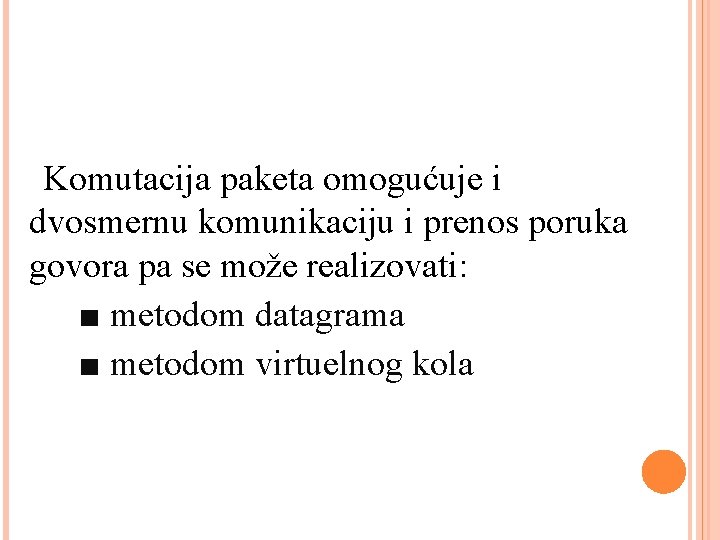

Komutacija paketa omogućuje i dvosmernu komunikaciju i prenos poruka govora pa se može realizovati:

Komutacija paketa omogućuje i dvosmernu komunikaciju i prenos poruka govora pa se može realizovati: ■ metodom datagrama ■ metodom virtuelnog kola

DATAGRAMI SMAMOSTALNO I NEZAVISNO JEDAN OD DRUGOG PUTUJU MREŽOM. ZA USMERAVANJE SLUZE ADRESE I

DATAGRAMI SMAMOSTALNO I NEZAVISNO JEDAN OD DRUGOG PUTUJU MREŽOM. ZA USMERAVANJE SLUZE ADRESE I UPRAVLJAČKI PODACI. NA ODREDIŠTU SE PAKETI SLOŽE U CELOVITU PORUKU.

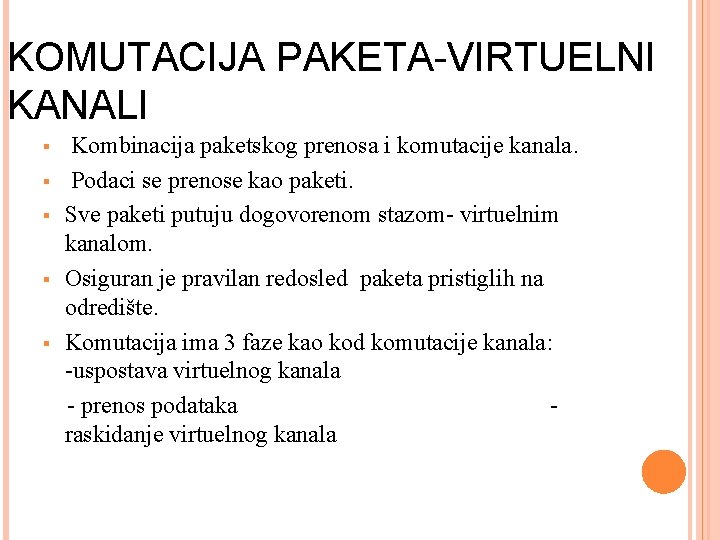

KOMUTACIJA PAKETA-VIRTUELNI KANALI § § § Kombinacija paketskog prenosa i komutacije kanala. Podaci se

KOMUTACIJA PAKETA-VIRTUELNI KANALI § § § Kombinacija paketskog prenosa i komutacije kanala. Podaci se prenose kao paketi. Sve paketi putuju dogovorenom stazom- virtuelnim kanalom. Osiguran je pravilan redosled paketa pristiglih na odredište. Komutacija ima 3 faze kao kod komutacije kanala: -uspostava virtuelnog kanala - prenos podataka raskidanje virtuelnog kanala

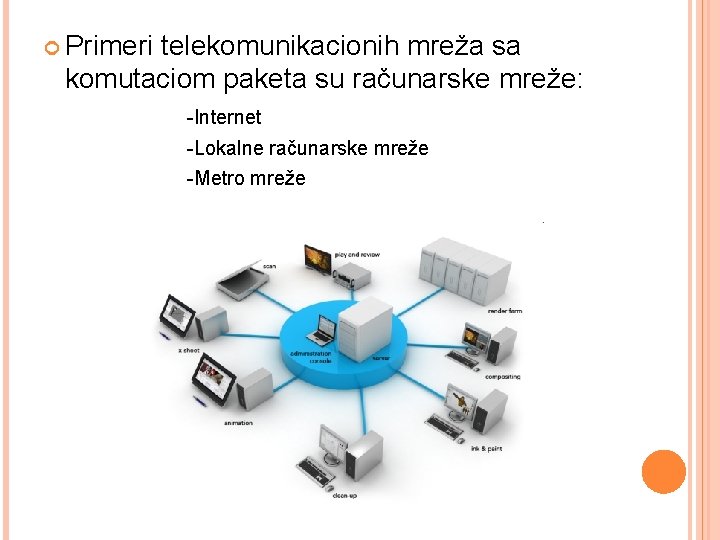

 Primeri telekomunikacionih mreža sa komutaciom paketa su računarske mreže: -Internet -Lokalne računarske mreže

Primeri telekomunikacionih mreža sa komutaciom paketa su računarske mreže: -Internet -Lokalne računarske mreže -Metro mreže

Vrsta komutacija Prednosti Mane Komutacija kola Komutacija poruka Komutacija paketa • Nema kasnjenja u

Vrsta komutacija Prednosti Mane Komutacija kola Komutacija poruka Komutacija paketa • Nema kasnjenja u prenosu • Veoma brz prenos • Dobra iskorišćenost mreže • Broj bitova je neograničen • Najbolja iskorišćenost mreže • Manje kašnjenje u odnosu na komutaciju poruka • Dosta skup • Nedovoljno iskorišćeni resursi • Zastareo tip komutacije • Poruka kasni zbog memorisanja i kada je gust saobraćaj • Duzina poruke utiče na kasnjenje • Kašnjenje nastaje u slučaju blokade

PREZENTACIJU RADILI : Nemanja Jovanović Nikola Bjelić

PREZENTACIJU RADILI : Nemanja Jovanović Nikola Bjelić

Pitanja. . . ? ? ?

Pitanja. . . ? ? ?
