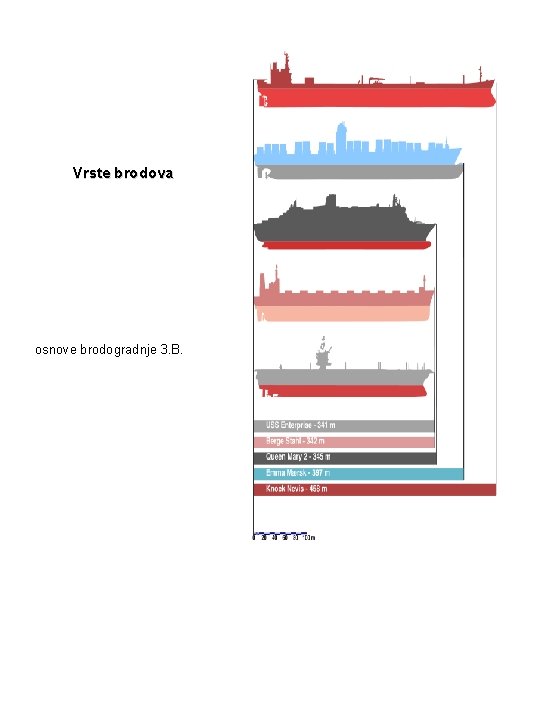

Vrste brodova osnove brodogradnje 3. B.

Brodovi za prijevoz generalnog tereta, kombiniranog tereta i kontejnera, RO -RO

Brodovi za prijevoz tekućeg tereta Tanker • čitav prostor za teret podjeljen uzdužnim i poprečnim pregradama na nepropusna odjeljnja, koja se nazivaju tankovima; • poseban sustav cjevovoda i pumpa za ukrcavanje i iskrcavanje tekućeg tereta; • prvi tankeri krajem 19. stoljeća prevozili su naftu iz Meksičkog zaljeva za Englesku; • podjela po veličini i po vrsti tereta koji prevoze. Tankeri za prijevoz: • sirove nafte • naftnih derivata • ukapljenog prirodnog plina • raznih kemikalija • pitke vode • posebnih tekućih tereta (vino, sok) Podjela po veličini: • 10, 000 - 60, 000 dwt - Manji tanker (najčešće za prijevoz derivata) (do 200 m • 60, 000 - 80, 000 dwt - Panamax • 80, 000 - 120, 000 dwt - Aframax do 245 m • 120, 000 - 200, 000 dwt - Suezmax do 350 m • 200, 000 - 315, 000 dwt - VLCC do 350 m • 320, 000 - 550, 000 dwt - ULCC do 450 m Karakteristike tankera za naftu • gradnja prema propisima SOLAS-a i MARPOLa • prostor ispod palube podijeljen je jednom ili s dvije uzdužne i nekoliko poprečnih pregrada u više tankova, • u poprečnom smjeru postoje ljevi i desni bočni i po jedan središnji tank; broje se od pramca prema krmi • između tankova postoje uski prazni prostori ili tzv. koferdami za odvajanje tankova tekućeg tereta od pramčanog i strojarskog prostora; • središnji koferdam služi kao prostor za pumpe

• u većini supertankera i mamut-tankera u poprečnom smjeru postoje dva bočna i dva središnja tankova; • između središnjih tankova u uzdužnici broda nalazi se uzdužni koferdam za prolaz cjevovoda za krcanje i iskrcavanje tereta • Svaki tanker za prijevoz sirove nafte od 20, 000 tona nosivosti i više mora biti opremljen za pranje tankova tereta sirovom naftom • Sistem inertnog plina potreban je za sve tankove tereta te slop tankove • Slop tankovi – sabirni tankovi za ostatke pranja sirovom naftom Dvostruka oplata • dvije oplate između tereta i mora, u svrhu sprječavanja istjecanja tereta u more prilikom proboja vanjske oplate brod; • prostor između oplata broda u trenucima kada se ne prevozi nafta služi za ukrcaj balastnih voda koje daju stabilnost praznom brodu; • svi brodovi izgrađeni poslije 1990. moraju imati dvostruku oplatu; • do 2015. godine sve brodarske kompanije moraju zamijeniti postojeće brodove sa jednostrukom oplatom brodovima sa dvostrukom oplatom. Prostor dvostrukog dna nigdje ne smije biti vertikalno manji od B/15 ili 2 metra, gdje je B širina broda

Tankeri za prijevoz kemikalija • • IBC Code – International Code for Construction and Equipment of ship carring dangerous chemical in bulk, 1971. od IMO IGC Code – international code for construction and equipment of ships carring liquefide gases in bulk U lipnju 1983 odlukom odbora za sigurnost plovidbe prihvaćeno da se oba pravilnika usklade i zajednički da se uvrste kao dopuna SOLAS-u, glave VII koja se odnosi na prijevoz opasnih tvari Na osnovi toga IBC Code odnosi se na sve kemikalce koji su se počeli graditi poslije 01. 07. 1986. godine «Svjedodžba o sposobnosti za prijevoz opasnih kemikalija u rasutom stanju» Tip 1 • maksimalne preventivne mjere u slučaju sudara i nasukanja • u stanju izdržati znatna oštećenja na bilo kojem mjestu uzduž njegove dužine • udaljenost od tereta do oplate na vodenoj liniji mora biti najmanje B/5 (B-širina broda) • tankovi ne smiju nigdje biti bliži oplati od 760 mm • maksimalna veličina tanka može biti 1250 m 3 Tip 2 • stroge preventivne mjere • manji od 150 m - po cijeloj dužini dvostruka oplata osim kod područja stroja Tip 3 • srednje mjere predostrožnosti • veći od 225 metara po cijeloj dužini dvostruka oplata • 125 – 225 po cijeloj dužini osim stroja • manji od 125 metara po cijeloj dužini osim iza strojarnice • građeni sa većim brojem pregrada • veći od 150 m kao i kod tipa 1 • Maksimalni kapacitet tankova 3000 m 3

Tankeri za prijevoz plina • LPG – liquefied petroleum gas – butan, propilen • LNG – liquefied natural gas – metan • brodovi sa sfernim tankovima i membranski brodovi • 1964. Methane Princess Ukapljivanje plina • smanjivanje volumena 600 x • ohlađivanje na -162° • kombinacija tlaka i niske temperature • posebni kompresori, kondenzatori, tekućinski spremnik, ekspanzivni ventili Brodovi za prijevoz rasutog tereta • s jednostrukom ili dvostrukom oplatom namijenjen prvenstveno za prijevoz suhog rasutog tereta, • obično s jednom palubom, dvodnom, uzvojnim i potpalubnim bočnim tankovima u skladištima tereta; Brod za prijevoz rudače • brod namijenjen za prijevoz rudače u rasutom stanju u centralnim skladištima tereta, građen s jednom palubom, dvodnom i dvije uzdužne pregrade u skladištima tereta. Brod za prijevoz sipkog tereta • brod koji udovoljava zahtjevima iz SOLAS 74 za projevoz sipkog tereta. Brod za cement • brod za prijevoz rasutog cementa.

Brod za mješoviti teret • • • može prevoziti naftu i suhe rasute terete, s tim da se oni ne prevoze istovremeno (iznimka je ulje u taložnim tankovima). Ore-oil – za rudaču-ulje (brod s jednom palubom, dvodnom, i dvije uzdužne pregrade u skladištima tereta, namijenjen za prijevoz rudače u centralnim skladištima tereta i za prijevoz ulja u centralnim i bočnim skladištima tereta), Ore-bulk-oil – za rudaču/rasuti teret/ulje (brod s jednostrukom ili dvostrukom oplatom, jednom palubom, dvodnom, uzvojnim i potpalubnim bočnim tankovima u skladištima tereta, namijenjen za prijevoz ulja i suhog rasutog tereta, uključujući i rudaču u rasutom stanju). Putnički brodovi • • • namijenjeni za prijevoz više od 12 putnika trajekti – RO-RO putnički HSC – katamarani, SWATH, hovercrafti, hidrogliseri za kružna putovanja (cruisers) linijski prekooceanski brodovi (liners)

Brodovi posebne namjene Tegljači (Tugs) • lučki - oceanski • jaki motori Jaružala (dredgers) • produbljivanje luka i kanala Za teške terete (Heavy lifters) • osjetljiv stabilitet broda, posebno kod ukrcaja/iskrcaja Kabelopolagači i cjevopolagači (Cablelayers, pipelayers), postavljanje vjetrenjača

Opskrba platformi – Supply ship • • AHTS – anchor handler PSV – platform support MPSV – multi purpose seismic ship • M/V Peace in Africa – brod za vađenje dijamanata FPSO, FSO – brodovi za vađenje i preradu nafte ili plutajući tankovi Ledolomci – icebreakers Istraživački brodovi
