Vrobn stroje a zariadenia Stroje na delenie materilu
Výrobné stroje a zariadenia
Stroje na delenie materiálu Špeciálne stroje Nekonvenčné technológie
Stroje na delenie materiálu (Machines for metal dividing) Rozdelenie: - stroje na princípe obrábacích strojov - stroje na princípe tvárniacich strojov - stroje využívajúce nekonvenčné technológie Stroje na princípe obrábacích strojov: - píly - stroje na rozbrusovanie - iné Stroje využívajúce nekonvenčné technológie: - rezacie stroje – vypaľovanie laserom - rezacie stroje – vypaľovanie plazmou - rezacie stroje – vypaľovanie kyslíkom - rezacie stroje – rezanie vodným lúčom - elektroerozívne rezanie – drôtové rezačky - iné Stroje na princípe tvárniacich strojov: - nožnice na plech: - s rovnými nožmi: - pákové, kmitacie, tabuľové - s kotúčovými nožmi: - jednokotúčové, dvojkotúčové, viac kotúčové - na strihanie profilov: - ručné, strojové, kombinované (s nožmi na pásy, s dierovadlom, univerzálne) - ostatné druhy nožníc: - rotačné na rúrky, na strihanie stavebnej ocele, na strihanie predkovkov (štípačky), letmé na strihanie plechu a drôtov, aligátorové na strihanie šrotu a iné - nožnice na profily - lisy: - vystrihovanie, dierovanie atď

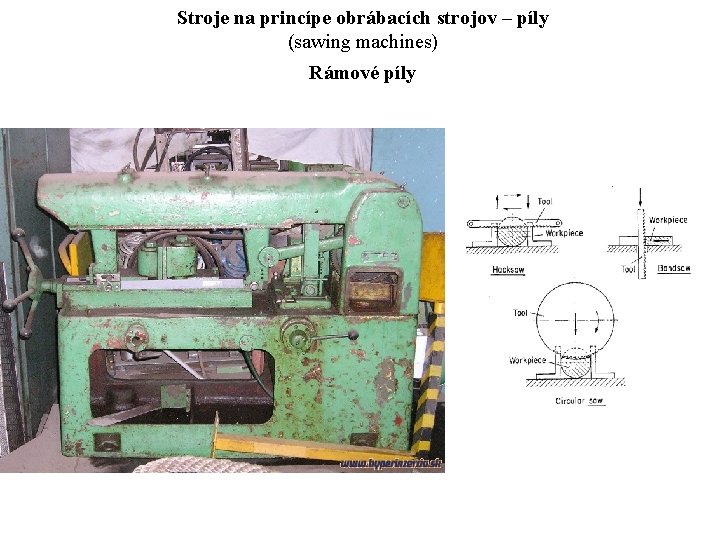

Stroje na princípe obrábacích strojov – píly (sawing machines) Rámové píly
Stroje na princípe obrábacích strojov – píly (sawing machines) Pásové píly

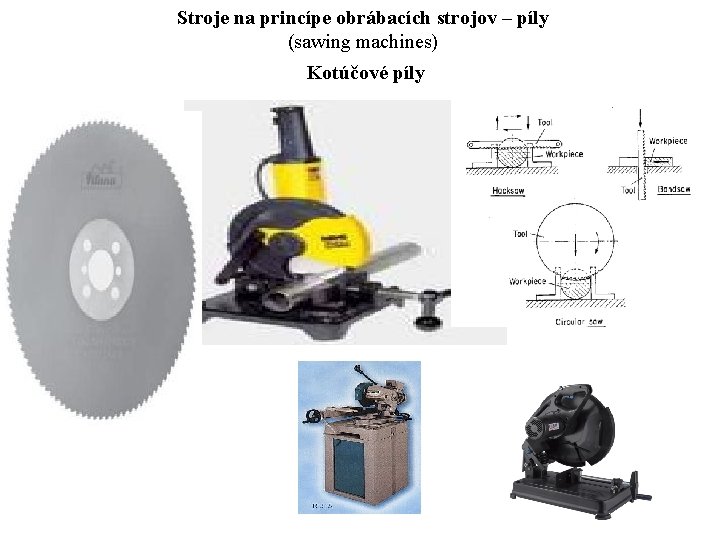

Stroje na princípe obrábacích strojov – píly (sawing machines) Kotúčové píly
Stroje na princípe obrábacích strojov – stroje na rozbrusovanie
Stroje na princípe tvárniacich strojov – nožnice na plechy Tabuľové nožnice
Stroje na princípe tvárniacich strojov – nožnice na plechy Kotúčové nožnice
Stroje na princípe tvárniacich strojov – nožnice na profily Stroje na princípe tvárniacich strojov – aligátorové nožnice na šrot
Stroje na princípe tvárniacich strojov – lisy
Stroje využívajúce nekonvenčné technológie – rezacie stroje Vypaľovanie laserom
Stroje využívajúce nekonvenčné technológie – rezacie stroje Vypaľovanie plazmou

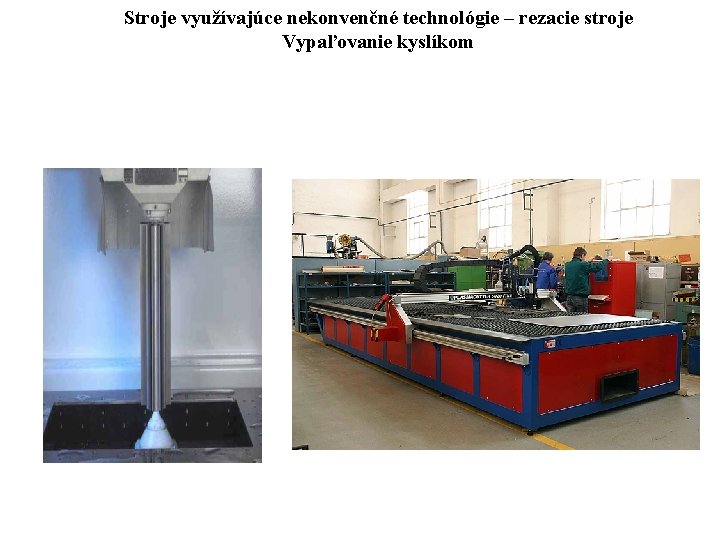

Stroje využívajúce nekonvenčné technológie – rezacie stroje Vypaľovanie kyslíkom
Stroje využívajúce nekonvenčné technológie – rezacie stroje Rezanie vodným lúčom (Water Jet Machining – WJM)
Stroje využívajúce nekonvenčné technológie – rezacie stroje Elektroerozívne rezanie rezačky (Electro-Discharge-Machining EDM)
Stroje na výrobu ozubenia (Gear-Cutting Machines) Ozubené súkolia Čelné s priamym ozubením Kužeľové s priamym ozubením Čelné so šikmým ozubením Kužeľové so šikmým ozubením Požiadavky na ozubené kolesá: • veľká trvanlivosť a vysoká pevnosť zubov • bezhlučnosť a plynulosť záberu • veľká účinnosť • iné Čelné so šípovým ozubením Kužeľové s ozubením v tvare kriviek Čelné s dvojitým šikmým ozubením Závitovkové súkolie
Spôsoby výroby ozubených kolies Obrábanie tvarovým nástrojom Obrábanie odvaľovacím spôsobom obrábanie tvarovým nástrojom, je charakteristické tým, že zubová medzera je vytváraná nástrojom, ktorého činná časť má tvar zubovej medzery. Kotúčové alebo stopkové nástroje (frézy alebo brusné kotúče) postupne vytvárajú zubové medzery, to znamená, že teoreticky pre každý modul a každý počet zubov potrebujeme iný nástroj. K výrobe je potrebný presný deliaci mechanizmus, ktorý pootočí obrobkom vždy po obrobení jednej zubovej medzery. Prakticky sa jeden nástroj používa pre určitý rozsah počtu zubov kolesa daného modulu. Takto vyrobené ozubené koleso je menej presné. Frézovanie deliacim spôsobom kotúčovou modulovou frézou Frézovanie deliacim spôsobom stopkovou modulovou frézou Obrábanie kopírovaním obrábanie kopirovaním, spočíva v tom, že sa bok zubu obrába nástrojom vedeným podľa šablóny. Týmto spôsobom sa vyrábajú kužeľové kolesá veľkých rozmerov. obrábanie odvaľovacím spôsobom využíva odvaľovací pohyb valca po rovine základného hrebeňa, ktorý vytvorí zubové medzery s evolventným profilom. Výroba priamych alebo skrutkových zubov čelných ozubených kolies závisí na smere pohybu nástroja vzhľadom k ose kolesa.
Frézy na výrobu ozubených kolies Frézovanie deliacim spôsobom
Frézy na výrobu ozubených kolies Frézovanie odvaľovacím spôsobom – kužeľové súkolie Oerlikon Spiromatic Gleason Klingenberg
Frézy na výrobu ozubených kolies Frézovanie odvaľovacím spôsobom – čelné súkolie

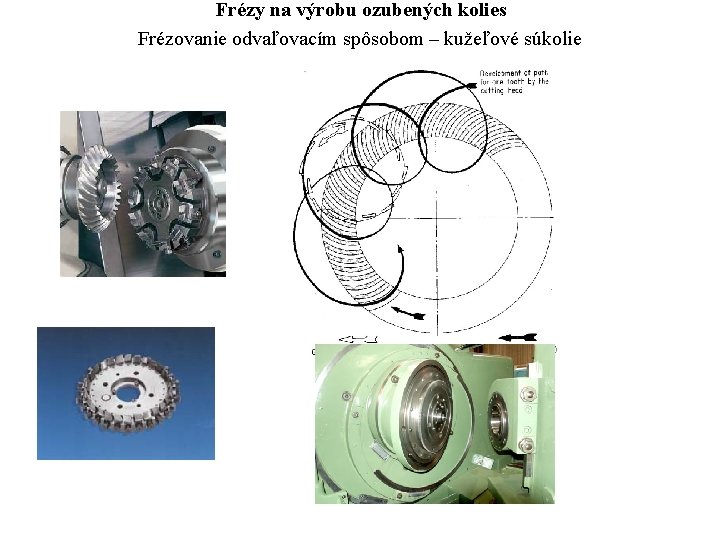

Frézy na výrobu ozubených kolies Frézovanie odvaľovacím spôsobom – kužeľové súkolie
Frézy na výrobu ozubených kolies Frézovanie odvaľovacím spôsobom – kužeľové súkolie
Frézy na výrobu ozubených kolies Frézovanie odvaľovacím spôsobom – závitovkové súkolia
Frézy na výrobu ozubených kolies Frézy na výrobu kolies s vnútorným ozubením
Obrážačky na výrobu ozubených kolies Obrážanie ozubených kolies – technika MAAG
Stroje na výrobu ozubených kolies Výroba ozubených kolies – čelné súkolie – technika fellows

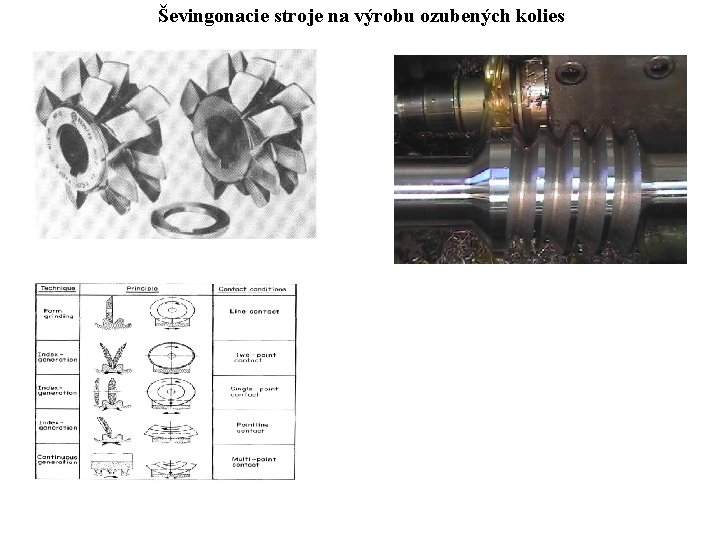

Ševingonacie stroje na výrobu ozubených kolies
Brúsky na výrobu ozubených kolies

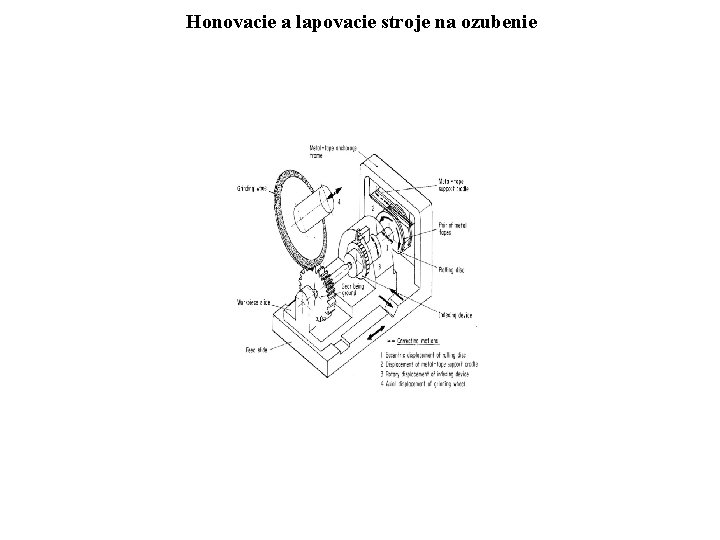

Honovacie a lapovacie stroje na ozubenie
Valcovacie stroje na ozubenie
Nekonvenčné technológie Rozdelenie podľa procesov odoberania materiálu: mechanické: – obrábanie ultrazvukom USM obrábanie vodným lúčom WJM obrábanie abrazívnym lúčom AJM chemické: – chemické obrábanie CHM elektrochemické: – elektrochemické obrábanie ECM elektrotermické: – elektroerozívne obrábanie EDM obrábanie laserovým lúčom LBM obrábanie elektrónovým lúčom EBM obrábanie iónovým lúčom IBM obrábanie plazmovým lúčom PBM
Nekonvenčné technológie Obrábanie ultrazvukom USM

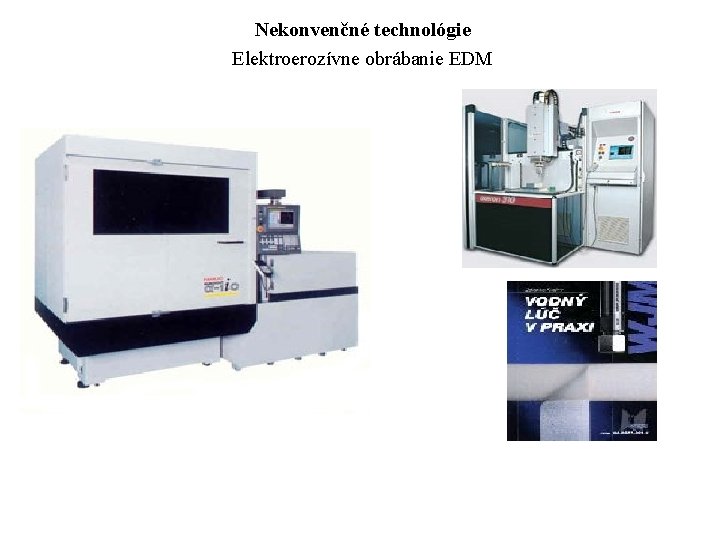

Nekonvenčné technológie Elektroerozívne obrábanie EDM
Nekonvenčné technológie Obrábanie vodným lúčom WJM
Nekonvenčné technológie Obrábanie vodným lúčom WJM Vysokotlakové piestové čerpadlo Vysokotlakový multiplikátor
Nekonvenčné technológie Obrábanie vodným lúčom WJM
Nekonvenčné technológie Obrábanie vodným lúčom WJM
Nekonvenčné technológie Obrábanie vodným lúčom WJM
Ďakujem za pozornosť
