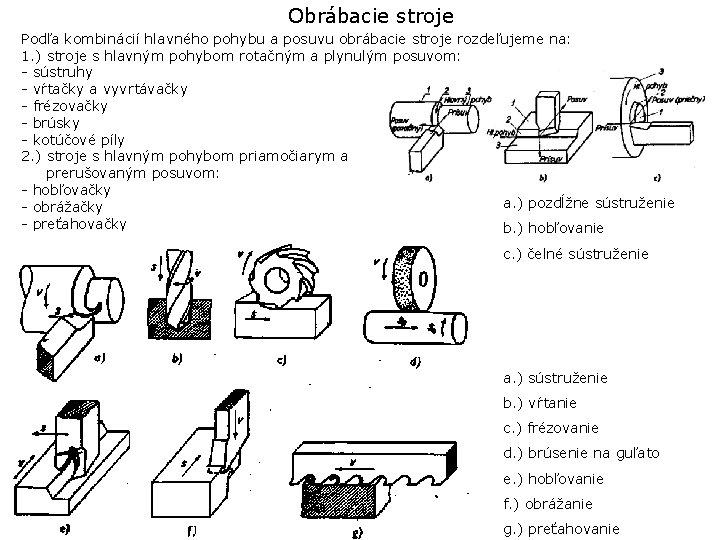

Obrábacie stroje Podľa kombinácií hlavného pohybu a posuvu obrábacie stroje rozdeľujeme na: 1. ) stroje s hlavným pohybom rotačným a plynulým posuvom: - sústruhy - vŕtačky a vyvrtávačky - frézovačky - brúsky - kotúčové píly 2. ) stroje s hlavným pohybom priamočiarym a prerušovaným posuvom: - hobľovačky a. ) pozdĺžne sústruženie - obrážačky - preťahovačky b. ) hobľovanie c. ) čelné sústruženie a. ) sústruženie b. ) vŕtanie c. ) frézovanie d. ) brúsenie na guľato e. ) hobľovanie f. ) obrážanie g. ) preťahovanie

Sústruhy alebo stroje pre sústruženie (Lathes) ► Sústruh je obrábací stroj s hlavným pohybom rotačným, ktorý spravidla koná obrobok. Slúži predovšetkým na obrábanie: - rotačných plôch vonkajších aj vnútorných - rovinných plôch (čelných) - na vŕtanie otvorov - vyhrubovanie - vystruhovanie - rezanie závitov v osi sústruženia - pomocou prídavných zariadení možno brúsiť rotačné plochy vonkajšie aj vnútorné - frézovať drážky - obrábať povrchy superfinišovaním a pod. ►Podľa polohy obrobku sústruhy rozdeľujeme: - na sústruhy s vodorovnou osou sústruženia (hrotové a čelné) - na stroje so zvislou osou sústruženia (zvislé sústruhy). ►Podľa konštrukčného vyhotovenia a účelu použitia sústruhy rozdeľujeme: - na univerzálne hrotové - jednoduché hrotové - čelné - zvislé - revolverové - automatické - špeciálne (na výrobu vačiek, kľukových hriadeľov. . . ) - podtáčacie

Výroba rotačných plôch sústružením

Vývoj strojov pre sústruženie 1883 1990 1920 2000. . . 1954

Rozdelenie sústruhov 1. ) Hrotové sústruhy - univerzálny hrotový sústruh - jednoduchý hrotový sústruh 2. ) Revolverové sústruhy - so zvislou revolverovou hlavou - s vodorovnou revolverovou hlavou - so šikmou revolverovou hlavou 3. ) Čelné sústruhy 4. ) Zvislé sústruhy - jednostojanové zvislé sústruhy - dvojstojanové zvislé sústruhy 5. ) Sústruhy s číslicovým riadením 6. ) Sústružnícke poloautomaty 7. ) Sústružnícke automaty - viackrivkové automaty - automaty s pomocným hriadeľom - bezkrivkové automaty - jednovretenové sústružnícke automaty - viacvretenové sústružnícke automaty 8. ) Špeciálne sústruhy 9. ) Sústružnícke obrábacie centrum - s osou pracovného vretena v horizontálnej polohe - obrábacie centrum – karuselové – s vertikálnou osou pracovného vretena

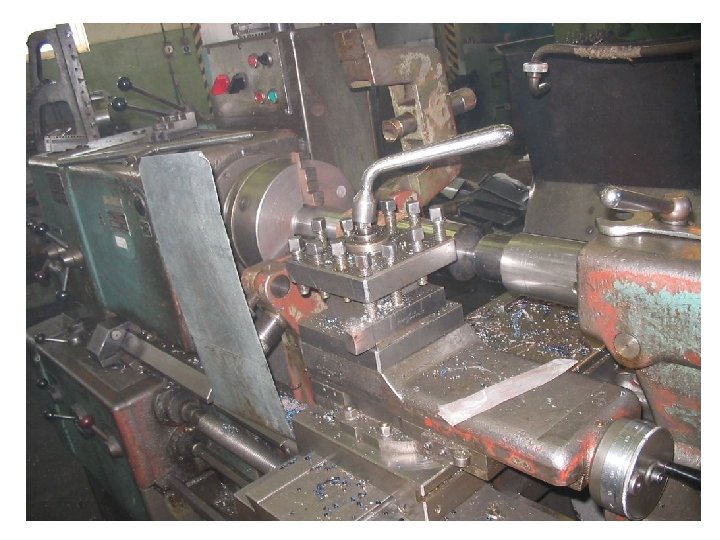

Hrotové sústruhy - sú najrozšírenejšie typy a sú určené predovšetkým na obrábanie súčiastok upnutých medzi hrotmi Univerzálny hrotový sústruh – je určený na všetky sústružnícke práce, vrátane rezania závitov. - má husto odstupňový rad otáčok - plynulú zmenu otáčok na konštantnú reznú rýchlosť pri zmene priemeru obrábania - tuhú kinematickú väzbu posuvu nástroja a otáčok vretena pri rezaní závitov (vodiaca skrutka) Jednoduchý hrotový sústruh – je určený na práce hrubovacie. - konštrukcia je robustnejšia - jednoduché prevody - vyššie výkony pohonov - nemá vodiacu skrutku, na posuvy sa používa ťažná tyč Príklady prác na hrotovom sústruhu Kinematická schéma sústruhu SV 182 Univerzálny hrotový sústruh SN 32 Pohľad na support hrotového sústruhu SV 18 R

Príklady prác na hrotovom sústruhu Výroba závitu na sústruhu a. ) jednoduchým závitovým nožom b. ) vonkajším hrebeňovým nožom Príklad sústruženia telesa spojky c. ) vnútorným závitovým nožom d. ) vnútorným hrebeňovým nožom Kinematická schéma pohonu na výrobu závitov Funkčná schéma revolverovej hlavy Sústruženie kužeľov Funkčná schéma frézovacieho zariadenia vyosením koníka Sústruženie kužeľov natočením nožových saní Funkčná schéma supportovej brúsky

Revolverové sústruhy - sú určené na postupné obrábanie niekoľkými nástrojmi upnutými v revolverovej hlave, prípadne priečnych suportoch pri jednom upnutí obrobku. Revolverové hlavy a. ) s vodorovnou osou; b. ) so zvislou osou; c. ) so šikmou osou Schéma revolverového sústruhu s vodorovnou revolverovou hlavou Schéma revolverového sústruhu so zvislou revolverovou hlavou Schéma vodorovnej revolverovej hlavy Schéma zvislej revolverovej hlavy

Čelné sústruhy - používajú sa na obrábanie obrobkov, ktorých priemer je spravidla väčší ako dĺžka - obrobky sa upínajú na zvislej upínacej platni alebo v skľučovadle - stroje vybavené NC systémom majú konštantnú reznú rýchlosť, súvislé riadenie dvoch súradníc, možnosť automatickej výmeny nástrojov a externé kontrolné stanice - ich nevýhodou je, že hmotnosťou ťažkých súčiastok sa ich vreteno ohýba, predné ložisko je preťažené a rýchlo sa opotrebuje. Upínanie ťažkých obrobkov je obtiažne - sú nahradzované zvislými sústruhmi Čelný sústruh s koníkom Čelný sústruh s pozdĺžnym lôžkom a s koníkom Čelný sústruh s priečnym lôžkom

Zvislé sústruhy - je určený k výrobe obrobkov sústružením v kusovej alebo v malosériovej výrobe - okrem bežných sústružníckych operácií možno na ňom vyrábať kužele, rezať závity, brúsiť, vŕtať otvory v osi ale i mimo os sústruženia, vyhrubovať a vystruhovať - nosnou časťou je stojan s lôžkom, ktoré spolu tvoria tuhý celok - upínacia platňa je vybavená troj alebo štvorčeľusťovým skľučovadlom, ktoré môže byť ovládané mechanicky alebo hydraulicky. Upínacia platňa je uložená v špeciálnych valivých ložiskách. - zvislý sústruh je vybavený pracovným vretenom so zvislou osou otáčania Schéma jedno - stojanového zvislého sústruhu Schéma dvoj - stojanového zvislého sústruhu

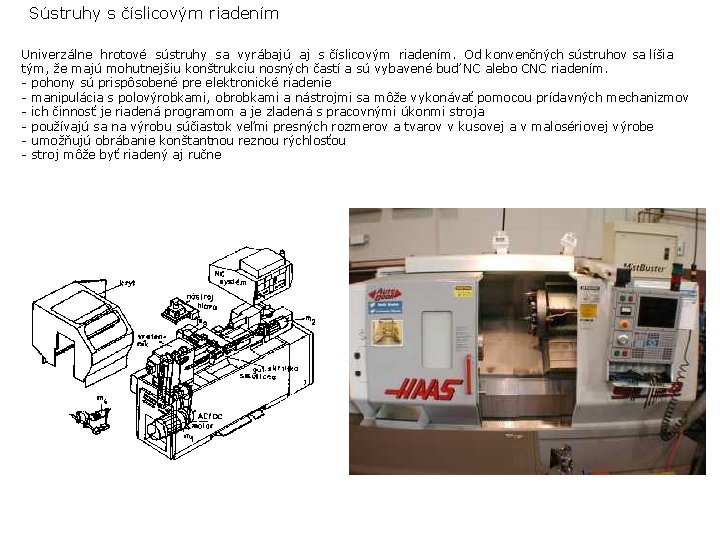

Sústruhy s číslicovým riadením Univerzálne hrotové sústruhy sa vyrábajú aj s číslicovým riadením. Od konvenčných sústruhov sa líšia tým, že majú mohutnejšiu konštrukciu nosných častí a sú vybavené buď NC alebo CNC riadením. - pohony sú prispôsobené pre elektronické riadenie - manipulácia s polovýrobkami, obrobkami a nástrojmi sa môže vykonávať pomocou prídavných mechanizmov - ich činnosť je riadená programom a je zladená s pracovnými úkonmi stroja - používajú sa na výrobu súčiastok veľmi presných rozmerov a tvarov v kusovej a v malosériovej výrobe - umožňujú obrábanie konštantnou reznou rýchlosťou - stroj môže byť riadený aj ručne

Sústružnícke poloautomaty - sú vybavené systémom programovaného riadenia pracovného cyklu môžu byť jednovretenové alebo tiež viacvretenové sú určené na výrobu súčiastok zložitých tvarov sústružením upnutých v skľučovadle alebo medzi hrotmi – pracovný cyklus je automaticky, vkladanie polovýrobkov a odoberanie obrobkov je ručné sústružnícke poloautomaty sú vhodné pre kusovú a malosériovú výrobu, kde dochádza často k zmene výrobného programu Sústružnícke automaty - automatoch vyrábame súčiastky obyčajne z tyčového materiálu vo veľkých sériách - pracovný cyklus automatu pozostáva z týchto úkonov: - podávanie a upnutie materiálu - prísun nástrojov do pracovnej plochy - pracovný pohyb nástrojov (výroba súčiastky) - odsun nástrojov do pôvodnej polohy - uvoľnenie materiálu - všetky úkony pracovného cyklu sa vykonávajú samočinne. Pohyby jednotlivých mechanizmov sú odvodené pákami a tiahlami od krivkových bubnov a vačiek. Vačky a krivkové segmenty, ktoré sa priskrutkujú na krivkové bubny, majú podľa tvaru vyrábaných súčiastok a rýchlosti pohybu rôzny tvar. Krivkové bubny a vačky sú pripevnené na otáčajúcom sa hriadeli. Mechanizmus na ovládanie pohybov na automatoch a. ) vačkou ; b. ) krivkovým bubnom - podľa spôsobu ovládania pohybov rozdeľujeme sústružnícke automaty na: - viackrivkové - s pomocným hriadeľom - bezkrivkové - jednovretenové - viacvretenové

Schéma viackrivkové sústružníckeho automatu Schéma sústružníckeho automatu s pomocným hriadeľom Schéma pohonu jednovretenového sústružníckeho automatu Viacvretenový poloautomatický sústruh Schéma viacvretenového sústružníckeho automatu

Špeciálne sústruhy - sú to stroje pre osobitné požiadavky používateľov strojov pre sústruženie - sú špeciálne konštruované napr. pre výrobcov zariadení ropného priemyslu (výroba veľkorozmerových rúrok, opracovanie veľkorozmerových valcových plôch, atď. . ) - poznáme: - špeciálny sústruh na obrábanie drobných súčiastok – na obrábanie veľmi presných súčiastok z kovových i nekovových materiálov (plasty) pomocou diamantových nástrojov; má vysokopresné uloženie vretena na hybridných ložiskách; - štvorvretenový automat – určené pre malo- a stredno sériovú výrobu, výrazne skracuje hlavné i vedľajšie pracovné časy; prac. operácie môžu prebiehať súčasne na dvoch alebo troch vretenách a do ostávajúcich vretien sa upínajú obrobky; je možné obrábať súčasne z obidvoch strán – na hotovo; každé vreteno má svoj vlastný pohon; - závitovacie sústruhy – určené na výrobu valcových, kužeľových a viacchodových závitov (vonkajšie, vnútorné) pri max. hĺbke závitu 8 mm Špeciálny sústruh na výrobu tzv. drobných súčiastok vysokej presnosti Štvorvretenový automat 180/90

Špeciálne sústruhy - CNC obrábacie centrá na obrábanie ťažkých obrobkov (železničné dvojkolesie, brzdové kotúče, kľukové hriadele lodných motorov, valce pre valcovacie stolice ) – každý suport má svoj vlastný NC-systém; až do hmotnosti obrobku 500 000 kg; - zarovnávačky a navrtávačky – určené na obrábanie dlhých a štíhlych polotovarov a súčiastok; spravidla ide o vykonávanie tzv. vstupných operácií (zarovnávanie čiel, vyvrtávanie strediacich jamiek a otvorov v osi rotácie obrobku, obrábanie povrchov koncov súčiastok);

Sústružnícke obrábacie centrá - určené na opracovanie rotačných súčiastok vrátane tzv. sekundárnych operácií (operácií dopĺňajúcich hlavnú technologickú operáciu) - táto skupina strojov umožňuje komplexné obrobenie súčiastky na jedno upnutie - poznáme: - s osou pracovného vretena v horizontálnej polohe - obrábacie centrum – karuselové – s vertikálnou osou pracovného vretena

Frézovačky alebo frézky (Milling machines) - pre frézovanie je príznačné to, že každý rezný klin odoberá časť materiálu vo forme samostatnej triesky - hlavný pohyb je rotačný a vykonáva ho fréza. Posuv vykonáva obrobok, ale u niektorých typoch fréza - na frézovačkách sa obrábajú najmä plochy rovinné; okrem toho plochy rôznych profilov, ozubené kolesá, drážkované hriadele, drážky priame, kruhové aj nekruhové, vačky, zápustky, formy, šablóny, prípadne aj rotačné súčiastky - sú rôznych veľkostí – od malých stolových strojov až po veľké portálové frézovačky s hmotnosťou viac ako 500 000 kg, a to pre kusovú a sériovú výrobu. Tvarom sa jednotlivé frézovačky podstatne líšia, lebo nemajú spoločné konštrukčné znaky, ktoré by ich tvarovo charakterizovali a spájali. - frézovačky delíme podľa konštrukčných znakov a podľa práce, pre ktorú sú určené, do niekoľkých základných skupín: - konzolové - rovinné - kopírovacie - špeciálne - pre sériovú a hromadnú výrobu

Frézovacie nástroje - frézy Frézovanie obvodové, čelné, tvarových plôch, ozubení

Upínanie obrobku pri frézovaní - upínanie obrobku na stôl frézovačky musí byť tuhé a pevné nesmie obrobok deformovať, aby sa neznížila presnosť obrobkov rezné sily majú pritláčať obrobok k pevným častiam upínacieho prípravku obrobky pri frézovaní upíname: - úpinkami - do zverákov - do skľučovadiel alebo medzi hroty (na deliacich prístrojoch) - do špeciálnych prípravkov

Rozdelenie frézovačiek 1. ) Frézovačky obyčajné (konzolové) - vodorovné konzolové frézovačky - zvislé konzolové frézovačky - univerzálne konzolové frézovačky 2. ) Rovinné frézovačky - rovinné frézovačky vodorovné - rovinné frézovačky zvislé - rovinné frézovačky portálové 3. ) Kopírovacie frézovačky 4. ) Špeciálne frézovačky - nástrojárske frézovačky - frézovačky na rovné drážky - bubnové frézovačky - frézovačky s revolverovou hlavou - frézovačky na ozubenie - frézovačky na závity 5. ) Frézovačky pre sériovú a hromadnú výrobu 6. ) Frézovacie centrá

Frézovačky obyčajné (konzolové) - sú základným a najrozšírenejším druhom frézovačiek. Sú určené na bežné frézovacie operácie, na obrábanie rovinných plôch, tvarových plôch malých a stredne veľkých súčiastok v kusovej a malosériovej výrobe. Ich charakteristickým znakom je zvisle prestaviteľná konzola, na ktorej sú priečne sane s pracovným stolom a stojan, v ktorom je uložené vreteno a pohon. - vodorovné konzolové frézky – slúžia na frézovanie rovinných a všeobecných plôch priamkových a drážok, a to buď nožovými hlavami upnutými na vretene stroja alebo valcovými a kotúčovými frézami rôznych profilov, upnutých na priebežnom frézovacom tŕni. - zvislé konzolové frézky – sú určené najmä na obrábanie rovinných plôch čelnými frézami a nožovými hlavami, prípadne pre čelné frézovanie drážok - univerzálne frézky - sú určené na rôzne práce v náraďovniach. Pri uhlovom nastavení ich pracovného stola voči osi vretena a pomocou rôzneho príslušenstva možno na nich frézovať, obrážať, aj vŕtať nástrojmi všetkých druhov šablóny, upínače, zápustky a pod. Pritom sú vhodné aj pre operácie, ktoré sa inak robia na obyčajných vodorovných frézovačkách.

Rovinné frézovačky - na týchto strojoch sa obrábajú rovinné plochy alebo drážky na väčších súčiastkach, ktoré sa pre svoju veľkú hmotnosť a rozmery nemôžu obrábať na konzolových frézovačkách. - rovinné frézovačky podľa konštrukčného vyhotovenia rozdeľujeme na: - vodorovné jednostranné alebo dvojstranné - zvislé - portálové

Kopírovacie frézovačky - sú určené na obrábanie nepravidelných plôch a drážok podľa šablóny, modelu alebo vzorového kusa. Podľa spôsobu, akým je nástroj vedený podľa modelu alebo šablóny, delíme kopírovacie frézovačky na mechanické, elektrické a hydraulické. Frézovačky pre sériovú a hromadnú výrobu - konštrukcia a vybavenie týchto strojov sú dané rozmermi a tvarom obrobku a druhom operácie. Ich charakteristickým znakom je automatizácia pracovného cyklu, takže stroj môžu obsluhovať aj nekvalifikované sily pri vysokej produktivite práce, lebo automatizácia buď úplne odstraňuje alebo značne skracuje vedľajšie časy a umožňuje jednému robotníkovi obsluhovať niekoľko strojov Frézovacie centrá

Špeciálne frézovačky - sú určené na vykonanie iba určených druhov prác. Do tejto skupiny zaraďujeme: - frézovačky nástrojárske - sú určené k výrobe zložitých súčiastok napr. meradiel, nástrojov, zápustiek, strižníkov, prípravkov, kovových modelov pre zlievárne a pod. - bubnové frézovačky - používajú sa na neprerušované obrábanie dvoch rovnobežných čelných plôch - frézovačky na rovné drážky - používajú sa na frézovanie drážok pre kliny, perá a rôzne úzke zárezy - frézovačka s revolverovou hlavou - zvislý vreteník je opatrený frézovacou revolverovou hlavou, ktorá sa otáča okolo vodorovnej osi. Má spravidla 6 vretien. Každé vreteno je samostatne programovateľné

Vŕtačky (Drilling machines) - vŕtačky a vyvrtávačky sú určené na vŕtanie otvorov do plného materiálu, alebo obrábanie otvorov, ktoré boli vytvorené s prídavkom na obrábanie pri odlievaní, kovaní, vypaľovaní atď. - hlavný rezný pohyb je rotačný a koná ho nástroj upnutý vo vretene, ktorý sa pri vŕtaní posúva v smere osi voči obrobku; - na vŕtačkách sa vyrábajú otvory skrutkovým vrtákom, výhrubníkom a výstružníkom, zarovnávajú sa čela otvorov a pomocou prípravkov sa režú závity závitníkom; - podľa druhu rozdeľujeme vŕtačky: - jednovretenové (stolové, stĺpové, stojanové a otočné) - radové a viacvretenové - špeciálne (jednoúčelové, súradnicové a pre hlboké otvory)

Vrtáky, výhrubníky, výstružníky, záhlbníky

Stolové vŕtačky Sa vyrábajú na vŕtanie dier do priemeru 6 až 20 mm. Sú jednoduchej konštrukcie. Zmena otáčok je zabezpečená pomocou štvorstupňových remeníc s klinovým remeňom. Použitím prepínateľného dvojstupňového elektromotora možno dosiahnuť 8 otáčkových stupňov. Vreteno s vrtákom sa vysúva ručne a do hornej polohy sa vracia valcovou pružinou. Otáčky vretena až 12000 ot. /min. Stĺpové vŕtačky Sa vyrábajú vŕtacieho priemeru až 35 mm. Vretenník je podobná ako na stolových vŕtačkách. Menšie súčiastky sa upínajú na stôl. Pri obrábaní väčších súčiastok sa stôl otočí nabok a obrobok sa upne priamo na základnú dosku s upínacími drážkami.

Stojanové vŕtačky sa líšia od stĺpových vŕtačiek tým, že majú stojan skriňovej konštrukcie, ktorý je tuhší ako stĺp vŕtačky stĺpovej. Stôl je na prestaviteľnej konzole, u niektorých strojoch je pevný. Niekedy je upravený ako krížový stôl, presné nastavenie osí dier podľa súradníc. Tieto vŕtačky sa vyrábajú do priemeru až 80 mm a majú veľký otáčkový rozsah. Prevodovka pre nastavovanie otáčok vretena je poháňaná prepínateľným elektromotorom pomocou klinových remeňov. Dosiahneme 6 otáčkových stupňov v dvoch radoch. Otočné vŕtačky sú určené na obrábanie otvorov do veľkorozmerových súčiastok, kde je premiestňovanie obrobku do potrebnej polohy zdĺhavejšie ako premiestňovanie vretenníka. Pri použití vhodných prípravkov možno na nich aj vyvŕtavať a rezať závit. Spoločným znakom otočných vŕtačiek je otočné rameno zvisle prestaviteľné, po ktorom sa posúva vretenník. Správna poloha vrtáka voči obrobku sa nastaví otáčaním ramena okolo osi stĺpa a posúvaním vretenníka po ramene.

Radové vŕtačky Viacvretenové vŕtačky používame na vŕtanie, vyhrubovanie, zahĺbovanie a rezanie závitov, pri obrábaní viacerých dier naraz v sériovej a hromadnej výrobe. Majú vretená pevné alebo prestaviteľné. Tieto vŕtačky sú vhodné v takých prípadoch, kde treba občas stroj prestaviť na inú prácu. Majú až 36 vretien, priemer vrtáka do 20 mm, v niektorých prípadoch i viac. Súradnicové vŕtačky Používajú sa na obrábanie dier s presnou vzdialenosťou osí, najmä v súčiastkach prípravkov a vo vŕtacích šablónach pre sériovú a hromadnú výrobu, v lisovacích nástrojoch, vo formách pre striekanie kovov a umelých hmôt a pod. Okrem toho sa používajú aj ako meracie stroje na presné meranie a kontrolu dĺžok a uhlov. Sú vhodné pri výrobe prototypov a pri výrobe v malých sériách, keď sa nevyplatí zhotovovať prípravok. Nástroj (skrutkový vrták, čelná fréza alebo vyvrtávací nôž) sa upína v zvislom vretene a otáča sa, t. j. koná hlavný rezný pohyb. Do rezu sa posúva puzdro s vretenom.

Vŕtačky na vŕtanie hlbokých otvorov Pri vŕtaní hlbokých otvorov do menších polovýrobkov otáčavý pohyb vykonáva obrobok a posuv nástroj a pri ťažkých a nevyvážených polovýrobkoch aj otáčavý pohyb vykonáva nástroj. Triesky vzniknuté pri vŕtaní sú z otvorov vytláčané olejom o tlaku 3, 0 až 5, 0 MPa. 1 -pohonová jednotka; 2 -polovýrobok; 3 -opierka; 4 -nástroj; 5 -suport; 6 -vodiace puzdro nástroja

Vyvrtávačky (Boring machines) - vodorovné vyvrtávačky sú univerzálne stroje, a preto sa používajú v kusovej a malosériovej výrobe. Pri jednom upnutí možno na rôznych stranách obrobku urobiť súčasne alebo postupne najrôznejšie operácie, ako vŕtanie skrutkovicovým vrtákom, vystružovanie, zahĺbovanie, vyvrtávanie dier s presnými rozstupmi nožom upnutým v držiaku alebo obojstranne vedenou vyvrtávacou tyčou, sústruženie valcových plôch vonkajších a vnútorných, sústruženie čelných plôch, rezanie závitov závitníkom alebo nožom, frézovanie čelnými valcovými frézami alebo aj preťahovanie a obrážanie. - hlavný otáčavý pohyb pri obrábaní vykonáva vreteno s nástrojom uloženom vo vreteníku. Posuv pri vyvrtávaní vykonáva buď vreteno s nástrojom alebo stôl s obrobkom. Pri frézovaní sa pohybuje buď vreteník zvisle na stojane alebo stôl či stojan s vretenníkom priečne. Vodorovné vyvrtávačky podľa konštrukčného vyhotovenia rozdeľujeme do dvoch základných skupín: - stolové vyvrtávačky s krížovým stolom a stolové vyvrtávačky s priečnym stolom - vodorovné vyvrtávačky s upínacou platňou Príklady prác na vodorovnej vyvrtávačke 1 -vyvrtávanie nožovou hlavou 2 -vyvrtávanie vyvrtávacou tyčou s niekoľkými nožmi 3 -vystružovanie 4 -vŕtanie skrutkovým vrtákom 5 -orovnávanie čelnej plochy nožom 6 -rezanie závitov závitníkom 7 -rezanie závitu nastaviteľným nožom 8 -čelné sústruženie pri použití oporného držiaka vyvrtávacej tyče 9 -čelné frézovanie 10 -sústruženie valcovej plochy nožovými saňami 11 -sústruženie vnútornej kužeľovej plochy špeciálnym suportom

Stolová vyvrtávačka s krížovým stolom Krížový stôl 1 sa môže pohybovať v dvoch na seba kolmých smeroch. Môže byť otočný okolo zvislej osi, čo umožní obrábať súčiastku zo štyroch strán na jedno upnutie. Sane stola 2 sa pohybuje po vedení na lôžku 3 v smere osi vretena, ktoré je uložené vo vreteníku 6 a stôl po saniach v kolmom smere na os vretena. Stolová vyvrtávačka s upínacou platňou Stolová vyvrtávačka s priečnym stolom Stôl 1 s obrobkom sa pohybuje len v priečnom smere a stojan 2 v pozdĺžnom smere po lôžku 3. Možno na nich frézovať rovinné plochy na dlhých obrobkoch. Pri obrábaní na týchto strojoch je obrobok nepohyblivý. Vreteník 1 sa posúva po zvislom vedení stojana 2 a stojan sa pohybuje po lôžku 3 kolmo na os vretena. Sú určené na obrábanie veľkorozmerných obrobkov. Vyrábajú sa s priemerom vretena od 130 do 315 mm. Na upínaciu platňu možno upevniť aj otočný stôl, čo umožňuje rozšíriť ich výrobné možnosti a zvýšiť počet riadených osí.

- jemné vyvrtávačky - je výhodný spôsob konečného obrábania valcových dier jednorezným nástrojom s reznou platničkou zo spekaného karbidu alebo z diamantu. Nástroj pracuje veľkou reznou rýchlosťou pri malom posuve a malej hĺbke rezu. Pri takých rezných podmienkach sú rezné sily malé a obrobok sa zahrieva len nepatrne, takže nevzniká povrchové napätie v obrábanom materiály a dosiahne sa vysoká akosť zrkadlového lesku obrobeného povrchu a veľmi presné rozmery i presný geometrický tvar. - okrem vnútorných valcových plôch možno na týchto strojoch obrábať aj vonkajšie plochy valcové, ďalej plochy kužeľové, tvarové a čelné rovinné - tieto stroje sa uplatňujú najmä pri sériovej a hromadnej výrobe, predovšetkým pri obrábaní piestov, valcov, motorových blokov, viek, ložiskových puzdier a podobne Podľa pracovných pohybov sa stroje rozdeľujú do troch zákl. skupín: - pracovné vreteno s nástrojom koná len hlavný otáčavý rezný pohyb, posuv konajú sane s obrobkom Jednovretenová zvislá jemná vyvrtávačka s posuvným puzdrom vretena - pracovné vreteno s nástrojom sa otáča (koná rezný pohyb) aj sa prisúva do rezu, pričom obrobok je nehybný - pracovné vreteno s nástrojom koná otáčavý rezný pohyb, posúva sa vreteník, obrobok je nehybný Jednovretenová vodorovná jemná vyvrtávačka s pracovným vretenom v posuvných saniach
