Výroba surového železa Plyn Kyslík Surové Fe Struska Tavené Fe
Cena Fe na světovém trhu Export prices (c&f) US$/t 800 700 600 500 400 300 200 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 HRC 2004 2005 2006 2007 Low carbon wire rod
Technologické schéma výroby surového železa Vysoká pec Aglomerát Koks Čištění plynu Ohřívače vzduchu Zásobníky plynojem Čistič Vzduch Struska, surové Fe Výtlačný ventilátor Plyn Nabohacený plyn
Suroviny Hematit Fe 2 O 3 Železné rudy Magnetit Fe 3 O 4 Palivo Siderit Fe. CO 3 obsah Fe od 20 do 70% Si. O 2 S Struskotvornépřísad y Limonit Fe 2 O 3. x. H 2 O Al 2 O 3 Ca. O Mg. O P, As - nežádoucí, má být pod 0, 15% Vápenec, dolomit Ca. Mg. CO 3 , pálené vápno Ca. O Hutnický koks
Přípravné procesy Karbonizace uhlí Rudy Uhlí Aglomerační zařízení Plyn Výroba koksu - kvalitní uhlí - bez přístupu kyslíku - 900 – 1150°C - 12 – 24 hodin Úprava kusovosti
Přípravné procesy Ohřívače Vzduch Výtlačný ventilátor Plyn Příprava tlakového ohřatého vzduchu - šamotové mříže se ohřeje na 1200°C - přiváděný studený vítr se ohřeje na 600 -1100°C
Hlavní části pece Vysokopecní plyny Sázebna Hrdlo Šachta Přívod stlačného horkého vzduchu Výfučny Nístěj Výška : 28 – 32 m Průtavná doba : 6 – 8 h Čidla teploty
Hlavní pochody v peci Rudy, Koks, Přísady Plyny Vzduch Tvorba redukovadel Odpich Výpusť Redukce oxidu železa Tvorba strusky Nečistoty Roztavené Fe

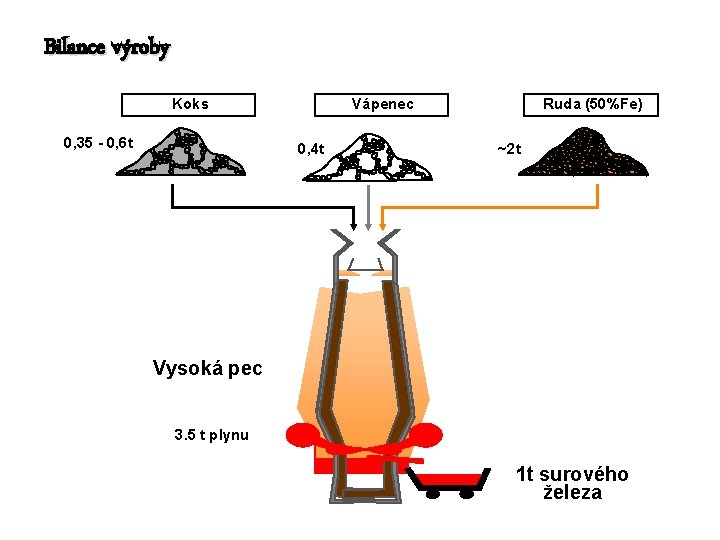

Bilance výroby Koks 0, 35 - 0, 6 t Vápenec 0, 4 t Ruda (50%Fe) ~2 t Vysoká pec 3. 5 t plynu 1 t surového železa
Produkty vysoké pece Chemiské složení Fe C Si Mn P S 90 -95% 3, 0 -4, 3% 0, 5 -3, 0% 0, 05 -2% do 0, 1% Surové železo - martinské - thomasovké - bessemerské - slévarenské
Produkty vysoké pece kokil Surové železo se odlévá do: pánve na výrobu oceli

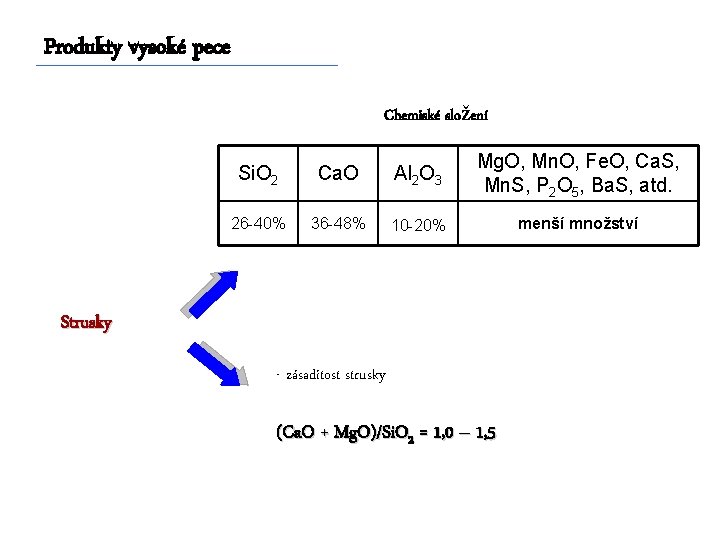

Produkty vysoké pece Chemiské složení Si. O 2 Ca. O Al 2 O 3 Mg. O, Mn. O, Fe. O, Ca. S, Mn. S, P 2 O 5, Ba. S, atd. 26 -40% 36 -48% 10 -20% menší množství Strusky - zásaditost strusky (Ca. O + Mg. O)/Si. O 2 = 1, 0 – 1, 5

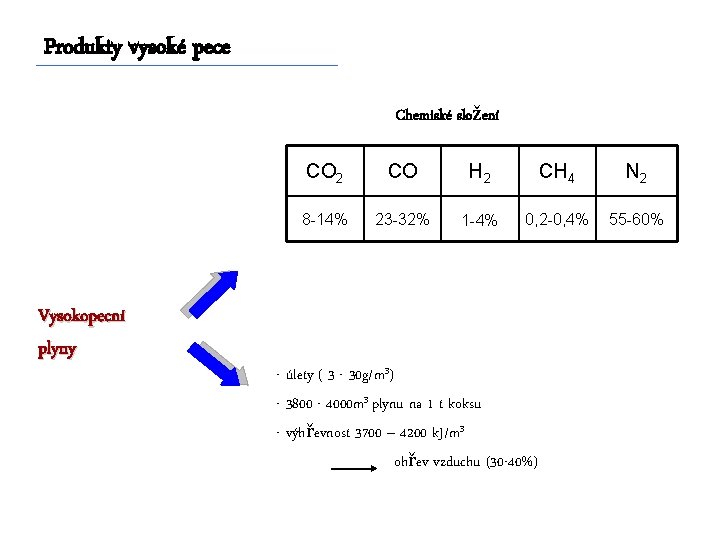

Produkty vysoké pece Chemiské složení Vysokopecní plyny CO 2 CO H 2 CH 4 N 2 8 -14% 23 -32% 1 -4% 0, 2 -0, 4% 55 -60% - úlety ( 3 - 30 g/m 3) - 3800 - 4000 m 3 plynu na 1 t koksu - výhřevnost 3700 – 4200 k. J/m 3 ohřev vzduchu (30 -40%)
