VÝROBA ELEKTRICKÉ ENERGIE V ELEKTRÁRNĚ TUŠIMICE II KOTELNA Eduard Girga, 4. 4. 2018

ELEKTRÁRNY TUŠIMICE A PRUNÉŘOV §Severočeská hnědouhelná pánev (Doly Nástup Tušimice) §Tušimice I: 1963 – konec 90. let 6 x 110 MW §Prunéřov I: 1967 – 2020? 6 x 110 MW / nyní 4 x 110 MW §Tušimice II: 1974 – 2035/2040? 4 x 200 MW §Prunéřov II: 1981 – 2035/2040? 5 x 210 MW / nyní 3 x 250 MW 1

ELEKTRÁRNY TUŠIMICE A PRUNÉŘOV EPR 2 EPR 1 ETU 2 2

ELEKTRÁRNA TUŠIMICE II §výrobní bloky 4 x 200 MW §společná technologie § zauhlování § odsíření § odsun vedlejších energetických produktů § chemická úpravna vody § teplárenství (horkovod HOTUKA, Kadaň a okolní firmy) §hasičský záchranný sbor 3

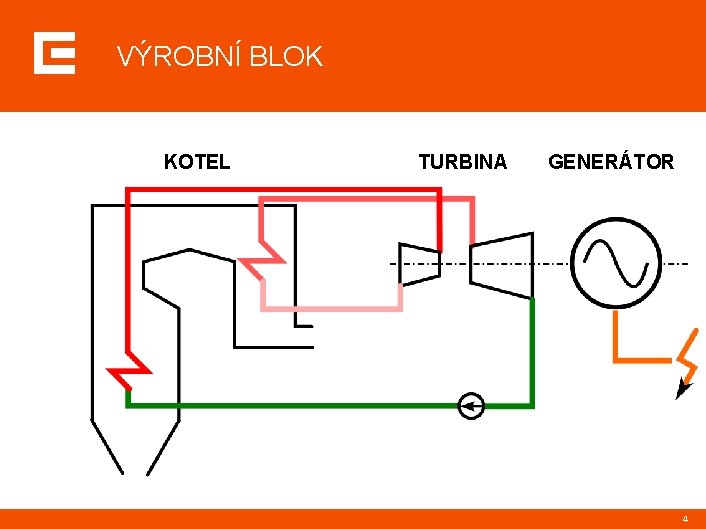

VÝROBNÍ BLOK KOTEL TURBINA GENERÁTOR 4

PARNÍ OBĚH §Způsoby zvýšení účinnosti cyklu: § přihřívání páry § vyšší parametry páry (teplota, tlak) § nižší teplota na konci expanze § předehřev napájecí vody odběrovou párou 5

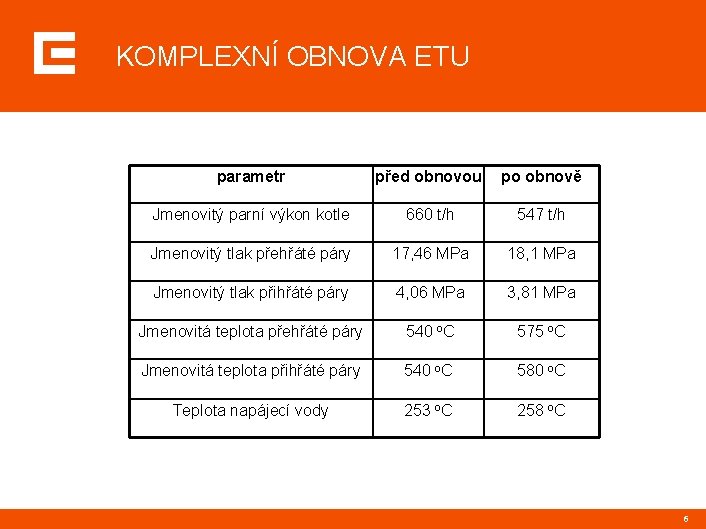

KOMPLEXNÍ OBNOVA ETU parametr před obnovou po obnově Jmenovitý parní výkon kotle 660 t/h 547 t/h Jmenovitý tlak přehřáté páry 17, 46 MPa 18, 1 MPa Jmenovitý tlak přihřáté páry 4, 06 MPa 3, 81 MPa Jmenovitá teplota přehřáté páry 540 o. C 575 o. C Jmenovitá teplota přihřáté páry 540 o. C 580 o. C Teplota napájecí vody 253 o. C 258 o. C 6

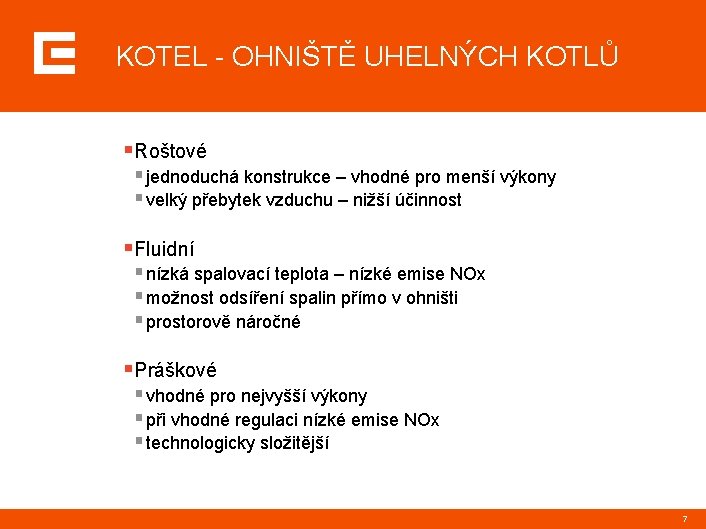

KOTEL - OHNIŠTĚ UHELNÝCH KOTLŮ §Roštové § jednoduchá konstrukce – vhodné pro menší výkony § velký přebytek vzduchu – nižší účinnost §Fluidní § nízká spalovací teplota – nízké emise NOx § možnost odsíření spalin přímo v ohništi § prostorově náročné §Práškové § vhodné pro nejvyšší výkony § při vhodné regulaci nízké emise NOx § technologicky složitější 7

VAR VODY §rozdíl vypařování / var §teplota varu 8

KOTEL – VARNÝ SYSTÉM BUBNOVÝ PRŮTOČNÝ 9

KOTEL - SDÍLENÍ TEPLA ZE SPALOVÁNÍ §Sálání § elektromagnetické záření (IR část spektra) § vyšší teploty – plamen (Planckův vyzařovací zákon) §Proudění / vedení (konvekce) § vnitřní energie molekul § nižší teploty - spaliny 10

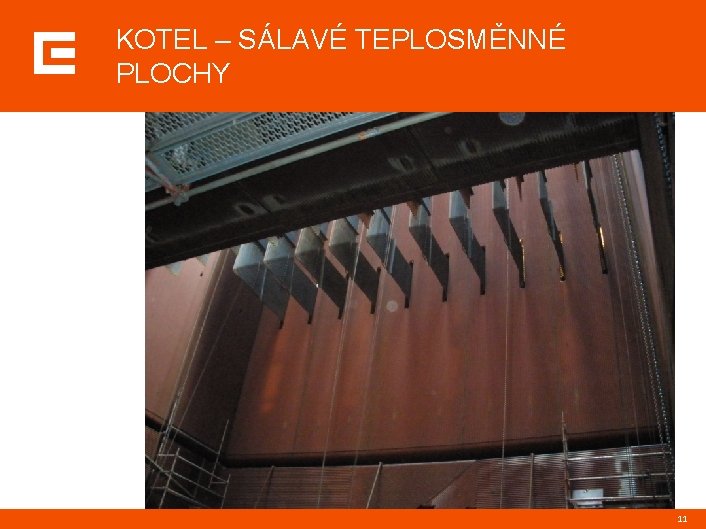

KOTEL – SÁLAVÉ TEPLOSMĚNNÉ PLOCHY 11

KOTEL – SÁLAVÉ TEPLOSMĚNNÉ PLOCHY 12

KOTEL – KONVEKČNÍ TEPLOSMĚNNÉ PLOCHY 13

KOTEL - KONSTRUKCE §Plynotěsné membránové stěny § chlazené uvnitř proudící 8, 7 m vodou nebo párou 53 m §Podtlakové ohniště 13, 2 x 14, 36 m § mírný podtlak cca -50 Pa 14

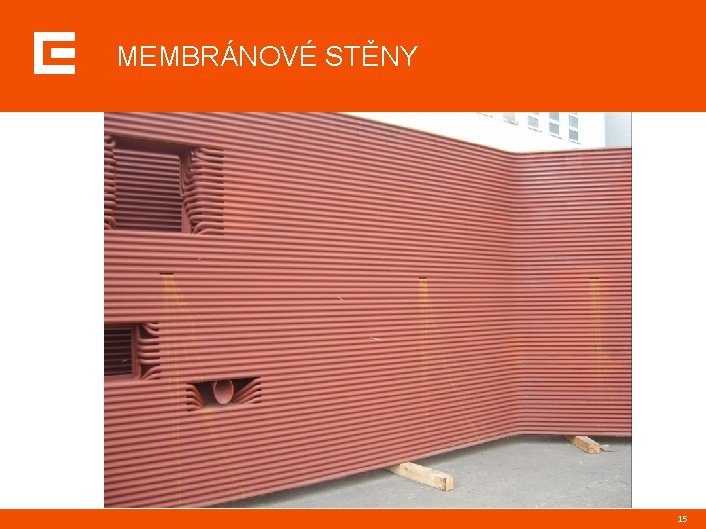

MEMBRÁNOVÉ STĚNY 15

MEMBRÁNOVÉ STĚNY 16

PORUCHY NA TLAKOVÉM CELKU KOTLŮ 17

PORUCHY NA TLAKOVÉM CELKU KOTLŮ 18

PORUCHY NA TLAKOVÉM CELKU KOTLŮ 19

VSTUPY DO SPALOVÁNÍ §Uhlí §výhřevnost: 9, 75 MJ/kg §voda: 31 % §popelovina: 41 % §hořlavina: C, H, S §spotřeba bloku: 200 t/h §Vzduch § ohřev zbytkovým teplem spalin (regenerační ohřívák Ljungström) 20

MLECÍ OKRUHY §Ventilátorové mlýny (6) UHLÍ § termické a mechanické mletí 300 °C (150 °C) O 2 1100 °C §Hořáky (6 x 3) § promíchání spalovacího vzduchu s práškovým palivem § plynové hořáky (6) pro najíždění a stabilizaci 21

VENTILÁTOROVÝ MLÝN 22

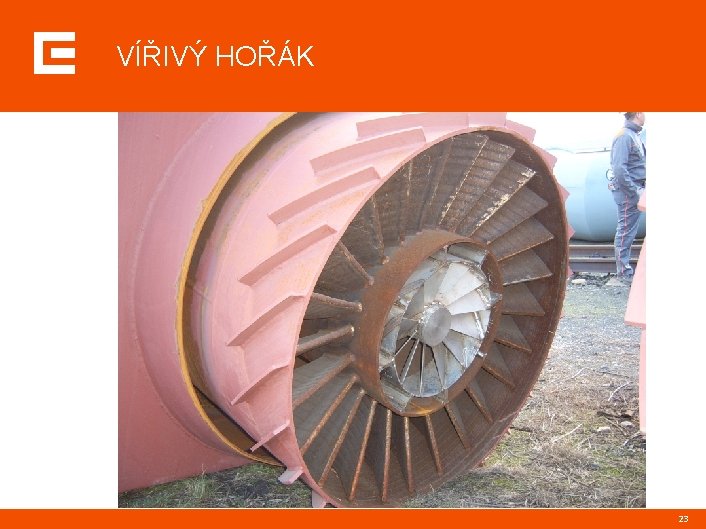

VÍŘIVÝ HOŘÁK 23

PLYNOVÉ HOŘÁKY 24

PLYNOVÉ HOŘÁKY 25

PRODUKTY SPALOVÁNÍ §Teplo §Pevné látky §struska (cca 15 %) – vany ŘVS pod předním tahem PG §popílek (cca 85 %) – výsypky zadního tahu PG, výsypky pod LJ, elektroodlučovače §Plyny §voda H 2 O §oxid uhličitý CO 2 §oxid uhelnatý CO §oxidy dusíku NOX §oxidy síry SO 2, SO 3 26

STRUSKOVÝ ZÁVAL 27

ELEKTROODLUČOVAČE §Elektroodlučovače §sršící elektrody – §usazovací elektrody + §napětí 50 k. V, proud cca 600 m. A 28

ELEKTROODLUČOVAČ - OKLEPY 29

OXIDY DUSÍKU §Přebytek O 2 §Vysoké spalovací teploty §Pásmování Dohořívací CO+O 2 CO 2 Terciární C+O 2 CO spalovacího vzduchu §Recirkulace spalin Prim. a sek. H 2+O 2 H 2 O 30

OXIDY SÍRY §SO 2 §S+O 2 SO 2 §kyselina siřičitá - slabá §kyselé deště §SO 3 § 2 SO 2+O 2 2 SO 3 §katalytická reakce s Fe za zvýšené teploty §zvyšuje rosný bod spalin snižuje účinnost kotle §kyselina sírová – koroze Fe 31

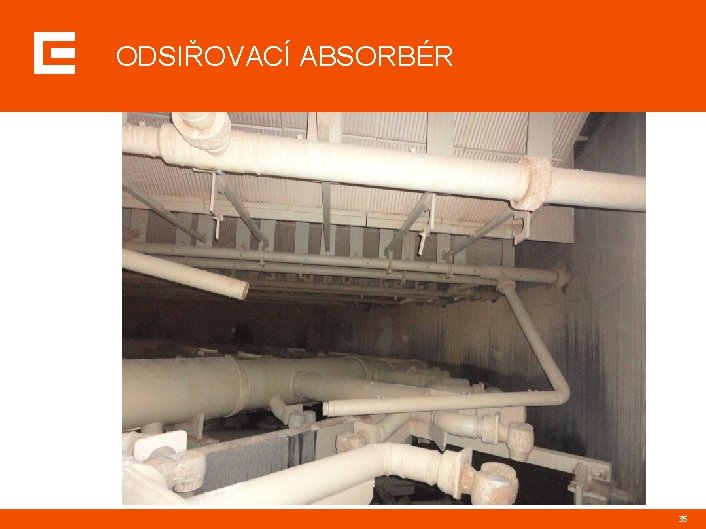

ODSÍŘENÍ §Suchá cesta §dávkování vápence přímo do SK §tavení při teplotách nad 900 °C §pouze fluidní kotle §Mokrá cesta (mokrá vápencová vypírka) §nejčastější metoda §účinnost odsíření >98% §rozpouštění SO 2 ve vápencové suspenzi §absorpční rovina REA + §vznik sádrovce 32
