Výroba elektrické energie - obecná část
Zdroje energie Rozdělení zdrojů energie: 1. Neobnovitelné zdroje energie - uhlí - ropa - zemní plyn - uran 2. Obnovitelné zdroje energie - voda - slunce - vítr - rostliny - příliv a odliv - …
Využití zdrojů energie v ČR 2010 Celková výroba elektrické energie (čistá, bez VS) 74 464, 6 (GWh) z toho 60, 73 % 45 225, 2 (GWh) paroplynové 4, 68 % 3 486, 6 (GWh) vodní elektrárny 4, 52 % 3 366, 0 (GWh) 35, 51 % 26 440, 9 (GWh) 1, 27 % 945, 8 (GWh) parní elektrárny jaderné elektrárny ostatní obnovitelné elektrárny Instalovaný výkon zdrojů na výrobu 2010 20 072, 9 z toho parní elektrárny (MW) 53, 65 % 10 769, 0 (MW) paroplynové 2, 94 % 590, 7 (MW) vodní elektrárny 5, 26 % 1 056, 1 (MW) vodní přečerpávací elektrárny 5, 71 % 1 146, 5 (MW) jaderné elektrárny 19, 43 % 3 900, 0 (MW) větrné elektrárny 1, 08 % 217, 8 (MW)
Využití zdrojů energie v ČR 2010 Maximální požadovaný výkon 27. 1. 2010 11 204 (MW) Minimální požadovaný výkon 1. 8. 2010 Porovnání s rokem 2009 instalovaný výkon čistá výroba elektrické energie 4 578 (MW) + 1 747, 2 + 3474, 6 (MW) (GWh)

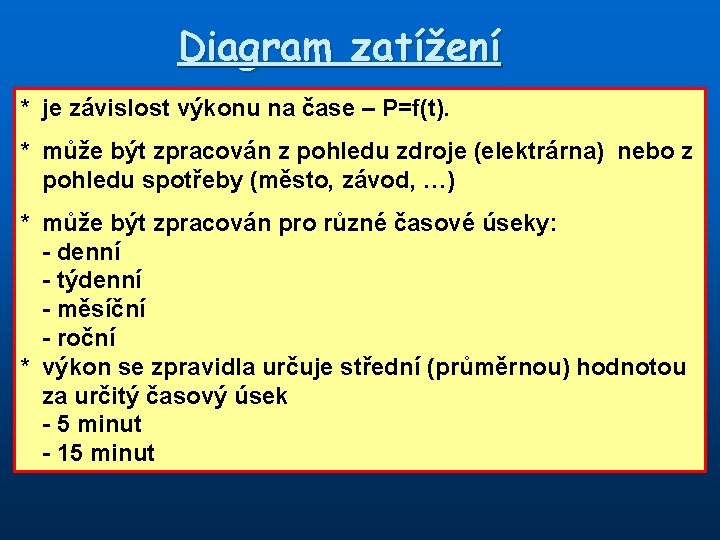

Diagram zatížení * je závislost výkonu na čase – P=f(t). * může být zpracován z pohledu zdroje (elektrárna) nebo z pohledu spotřeby (město, závod, …) * může být zpracován pro různé časové úseky: - denní - týdenní - měsíční - roční * výkon se zpravidla určuje střední (průměrnou) hodnotou za určitý časový úsek - 5 minut - 15 minut
Diagram zatížení - denní Maximální výkon - Pmax Střední hodnota výkonu – Pstř = W/T Minimální výkon - Pmin Plocha diagramu určuje vyrobenou energii (W) za daný čas (T)
Diagram zatížení aktuální graf: on-line 27. 12. 07 Přečerpávací elektrárny Sepnutí HDO
Regulační stupně V případě, kdy stoupne spotřeba elektrické energie tak, že převýší kapacitní možnosti elektráren, může následně docházet k tzv. stavům nouze. Aby k těmto stavům nedocházelo vyhlašuje ČEPS pro elektrickou přenosovou soustavu regulační stupně odběru elektrické energie. Možnosti omezení spotřeby: * snížení příkonu u odběratele * systémem HDO * přerušením dodávky elektřiny
Regulační plán Pomocí regulačních stupňů je omezen příkon vybraným spotřebitelům – snížení sjednaných výkonů. Regulační stupně: * základní stupeň - normální stav bez omezení * regulační stupeň 1 - upozorňuje na přísné dodržování sjednaných výkonů, bez omezení * regulační stupně 2 -5 - omezení odebíraného výkonu podle napěťové soustavy a celkového výkonu odběratele * regulační stupeň 6 -7 - snížení výkonu na hodnotu bezpečnostního minima Jestliže jsou tato opatření nedostatečná přechází se podle vypínacího plánu k vypnutí vybraných vývodů v rozvodnách vn a vvn.
Energetické zdroje Rozdělení elektráren: 1. parní turbína - kondenzační - protitlaká (teplárny) - odběrová (teplárny) 2. vodní - průtočné - akumulační - přečerpávací 3. jaderné 4. ostatní - větrné - solární - geotermální - přílivové -…
Pokrytí diagramu zatížení vodní přečerpávací vodní akumulační paroplynové vodní průtočné jaderné parní (uhelné)
Základní parametry - výběr Doba trvání maxima – určuje, po jakou dobu zdroj pracuje, jestliže má maximální výkon t = W/Pmax Čára trvání výkonu – určuje, po jakou dobu dodává zdroj daný nebo vyšší výkon
