VRF Obieg freonu Spis treci I Budowa wewntrzna
VRF Obieg freonu
Spis treści I. Budowa wewnętrzna II. Schematy systemu III. Główne elementy IV. Główne funkcje CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Kratka wylotu powietrza Obudowa Wirnik wentylatora Silnik DC Skrzynka elektrycznosterująca Wymiennik ciepła Sprężarka on/off Sprężarka DC CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Kratka wylotu powietrza Wirnik wentylatora Silnik DC Skrzynka elektrycznosterująca Sprężarki on/off 2 sztuki (model 12 HP ma jedną sprężarkę) Obudowa Wymiennik ciepła Sprężarka DC CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Separator oleju Separator cieczy Zawór rozprężny EXV Sprężarka on/off Filtr Sprężarka DC CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Separator oleju Separator cieczy Filtr Zawór rozprężny EXV Sprężarki on/off Sprężarka DC CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Rura cieczowa Rura gazowa Odpływ skroplin Podłączenie zaworu rozprężnego EXV Skrzynka z zaworem rozprężnym EXV Uwaga: Jednostka zawiera skrzynkę z zaworem rozprężnym, wystarczy podłączyć rurociągi. CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Rura cieczowa Rura gazowa Odpływ skroplin Podłączenie zaworu rozprężnego EXV Skrzynka z zaworem rozprężnym EXV Uwaga: Jednostka zawiera skrzynkę z zaworem rozprężnym, wystarczy podłączyć rurociągi. CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Rura cieczowa Skrzynka z zaworem rozprężnym EXV Podłączenie zaworu rozprężnego EXV Rura gazowa Odpływ skroplin Uwaga: Jednostka zawiera skrzynkę z zaworem rozprężnym, wystarczy podłączyć rurociągi. CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Rura gazowa Odpływ skroplin Podłączenie zaworu rozprężnego EXV Rura cieczowa Skrzynka z zaworem rozprężnym EXV Uwaga: Jednostka zawiera skrzynkę z zaworem rozprężnym, wystarczy podłączyć rurociągi. CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Rura gazowa Rura cieczowa Skrzynka z zaworem rozprężnym EXV Uwaga: Jednostka zawiera skrzynkę z zaworem rozprężnym, wystarczy podłączyć rurociągi. CHIGO New Generation DC Inverter VRF System
Budowa wewnętrzna Zawór rozprężny EXV Rura gazowa Rura cieczowa Uwaga: Jednostka zawiera skrzynkę z zaworem rozprężnym, wystarczy podłączyć rurociągi. CHIGO New Generation DC Inverter VRF System
Schematy systemu Strona cieczowa Strona gazowa Separator oleju Zawór serwisowy Balans oleju Separator cieczy CHIGO New Generation DC Inverter VRF System
Schematy systemu Strona cieczowa Strona gazowa Zawór serwisowy Balans oleju CHIGO New Generation DC Inverter VRF System
Schematy systemu Strona cieczowa Strona gazowa Zawór serwisowy Balans oleju CHIGO New Generation DC Inverter VRF System
Główne elementy Separator cieczy Filtr Sprężarka on/off Separator oleju Sprężarka inverterowa CHIGO New Generation DC Inverter VRF System
Główne elementy Przewód ssący Przewód tłoczny Przewód olejowy CHIGO New Generation DC Inverter VRF System
Główne elementy Moc Sprężarka DC inverter Sprężarka on/off Model E 405 DHD-36 D 2 YG Wydajność 36 cm 3/obr Zakres częstotliwości 24~ 90 Hz Model E 505 DH-49 D 2 YG Wydajność 49 cm 3/obr Częstotliwość 50 Hz Model E 605 DHD-59 D 2 YG Wydajność 59 cm 3/rev Częstotliwość 50 Hz Model E 655 DHD-65 D 2 YG Wydajność 65 cm 3/obr Częstotliwość 50 Hz 8 HP 10 HP 12 HP 14 HP 16 HP 1 1 1 / / / 1 1 2 / / / 2 Łączna ilość sprężarek CHIGO New Generation DC Inverter VRF System
Główne elementy Wylot powietrza Wlot powietrza Moc Wlot powietrza 8 HP 10 HP 12 HP Skraplacz Typ Miedziany - ożebrowany Średnica rurki (mm) Ø 7. 94 Typ rurki Wewnątrz ożebrowana Ożebrowanie Aluminium Wysokość (mm) 1232 14 HP 16 HP Wentylator & silnik Ilość rzędów 2 2 2 Wentylator Osiowy /1 sztuka Osiowy /2 sztuki Silnik DC / 1 sztuka DC / 2 sztuki Przepływ powietrza (m 3/h) 12000 15000 CHIGO New Generation DC Inverter VRF System
Główne elementy Wylot Wlot Balans oleju Powrót oleju CHIGO New Generation DC Inverter VRF System
Główne elementy Wylot Wlot CHIGO New Generation DC Inverter VRF System
Główne elementy Filtr CHIGO New Generation DC Inverter VRF System
Główne elementy SV 2 SV 4 Presostat wysokiego ciśnienia SV 6 Presostat wysokiego ciśnienia Zawór 4 drogowy(ST 1) Presostat niskiego ciśnienia CHIGO New Generation DC Inverter VRF System
Główne elementy Moc agregatu Model silnika Wielkość wentylatora Ilość CHIGO New Generation DC Inverter VRF System
Główne elementy Co 20 sekund, sprawdzanie jest ciśnienie w układzie Sprawdza ciśnienie w układzie. i dostosowywana jest odpowiednia prędkość wentylatora. CHIGO New Generation DC Inverter VRF System

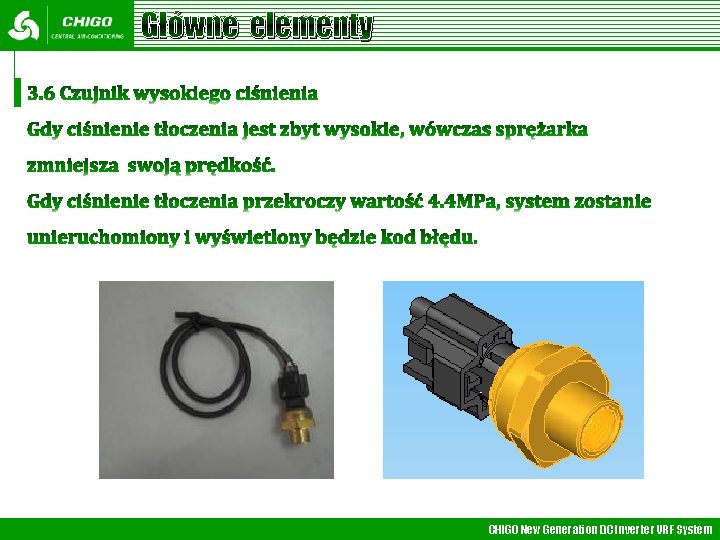

Główne elementy CHIGO New Generation DC Inverter VRF System
Główne elementy CHIGO New Generation DC Inverter VRF System
Główne elementy CHIGO New Generation DC Inverter VRF System
Główne elementy CHIGO New Generation DC Inverter VRF System
Główne elementy SV 6 EXV-A CHIGO New Generation DC Inverter VRF System
Główne elementy CHIGO New Generation DC Inverter VRF System
Główne elementy CHIGO New Generation DC Inverter VRF System
Główne elementy Śruba Cewka magnetyczna CHIGO New Generation DC Inverter VRF System
Główne elementy SV 5 CHIGO New Generation DC Inverter VRF System
Główne elementy CHIGO New Generation DC Inverter VRF System
Główne funkcje Tryb chłodzenia Tryb ogrzewania Pracująca jednostka wewnętrzna Wyłączona jednostka wewnętrzna Jednostka wewnętrzna w trybie wentylowania EXV Bez zmian Położenie: 300 Fan Włączony Wyłączony Włączony EXV Bez zmian Położenie: 300 / Fan Włączony Wyłączony / CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje Moc % 100 50 Hałas d. B Krzywa temperatury zewnętrznej 60 8 godzin 10 godzin Tryb cichy Spadek max. 10 d. B(A) 50 8: 00 16: 00 0: 00 Start 8: 00 Stop CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Główne funkcje CHIGO New Generation DC Inverter VRF System
Dziękujemy !
