Vpoet ozubench kolies Vpoet rozmerov kolesa typu N

Výpočet ozubených kolies Výpočet rozmerov kolesa typu N Názov Výpočet Počet zubov z 1, z 2 Hrúbka zuba s= p/2 Modul m Šírka zubovej medzery e = p/2 Uhol záberu α = 20 Priemer rozostupovej kružnice d = z*m Výška hlavy zuba ha = m Priemer hlavovej kružnice da = d+2 ha Výška päty zuba hf =1, 25*m = m+ca Priemer pätnej kružnice df = d -2 hf Výška zuba h = ha + hf = 2, 25*m Prevodové číslo i=z 2/z 1 Hlavová vôľa ca = 0, 25*m Šírka ozubenia b= (10 až 30)m Rozostup p = *m Osová vzdialenosť a = ½*(d 1 + d 2) ďalšia

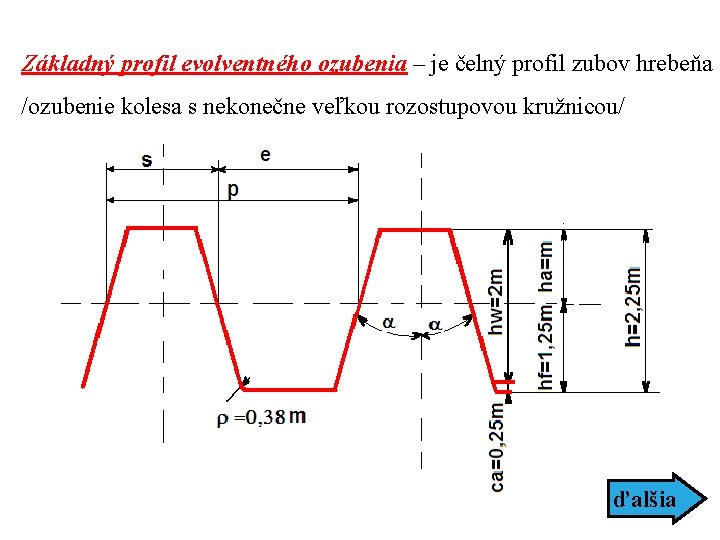

Základný profil evolventného ozubenia – je čelný profil zubov hrebeňa /ozubenie kolesa s nekonečne veľkou rozostupovou kružnicou/ ďalšia

Základné rozmery základného profilu evolventného ozubenia ďalšia

Korekcie ozubených kolies Súkolesia podľa posunutia /korekcie/: Súkolesie N pastorok N, koleso N Platí: Z 1 14 Z 2 14 Súkolesie VN pastorok V+, koleso VPlatí: Z 1 <14 Z 2 14 Z 1 +Z 2 60 Môže byť: pastorok V+, koleso V+ - platí Z 1 <30 Z 2 <30 Z 1 +Z 2 < 60 pastorok V+, koleso N - platí Z 1 <30 Z 2 30 ďalšia

Výpočet posunutia podľa STN: x = 0, 4 ( 1 – Z 1/Z 2) x = 0, 02 (30 - Z 1) použijeme najväčšie hodnoty ( ak je – neberieme ho do úvahy) ďalšia

Výpočet kolesa V+ ďalšia

Výpočet kolesa V- ďalšia

Príklad tabuľky na výpočet súkolesia pre zadanie štart
