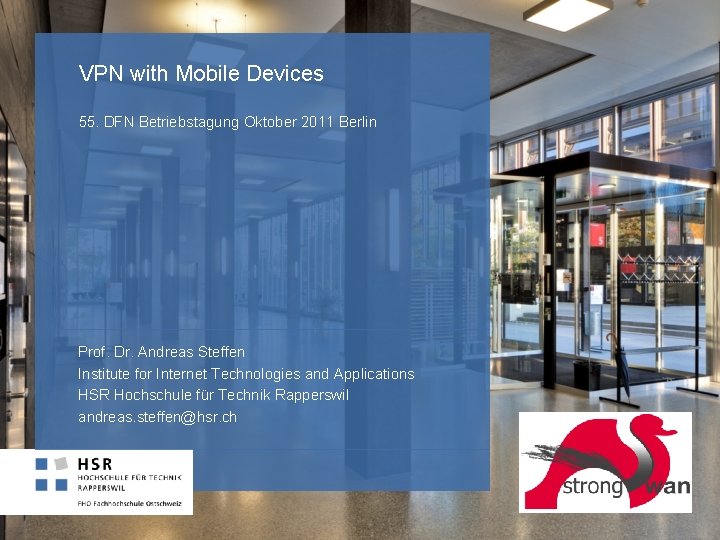

VPN with Mobile Devices 55. DFN Betriebstagung Oktober 2011 Berlin Prof. Dr. Andreas Steffen Institute for Internet Technologies and Applications HSR Hochschule für Technik Rapperswil andreas. steffen@hsr. ch

Wo um Himmels Willen liegt Rapperswil? Berlin 18. 10. 2011, dfn_berlin_2011. pptx 2

HSR - Hochschule für Technik Rapperswil • • • Fachhochschule mit ca. 1500 Studierenden Abteilung für Informatik (400 Studierende) Bachelorstudium (3 Jahre), Masterstudium (+1. 5 Jahre) 18. 10. 2011, dfn_berlin_2011. pptx 3

VPN with Mobile Devices 55. DFN Betriebstagung Oktober 2011 Berlin strong. Swan die VPN Open Source Lösung

strong. Swan Einsatzszenarien Remote Access VPN Client 10. 1. 0. 5 10. 3. 0. 2 10. 2. 0. 3 55. 66. x. x Internet VPN Tunnel Hauptsitz 10. 1. 0. 0/16 VPN Tunnel VPN Gateway 11. 22. 33. 44 • Aussenstelle VPN Gateway 10. 2. 0. 0/16 55. 66. 77. 88 strong. Swan ist ein Internet Key Exchange Dämon, der für den automatischen Verbindungsaufbau von IPsec-basierten VPN Verbindungen zuständig ist. 18. 10. 2011, dfn_berlin_2011. pptx 5

Der Free. S/WAN Stammbaum 1999 Free. S/WAN 1. x 2000 X. 509 1. x Patch Free. S/WAN 2. x 2004 Super Free. S/WAN 2003 X. 509 2. x Patch Openswan 1. x 2004 Openswan 2. x strong. Swan 2. x 2005 IKEv 2 RFC 4306 2007 IKEv 1 & minimales IKEv 2 strong. Swan 4. x ITA IKEv 2 Projekt Neue Architektur, gleiche Konfig. IKEv 1 & IKEv 2 18. 10. 2011, dfn_berlin_2011. pptx 6

IKEv 2 Interoperability Workshops Frühling 2007 in Orlando, Florida Frühling 2008 in San Antonio, Texas • strong. Swan funktionierte einwandfrei mit IKEv 2 Produkten von Alcatel-Lucent, Certicom, Check. Point, Cisco, Furukawa, IBM, Ixia, Juniper, Microsoft, Nokia, Safe. Net, Secure Computing, Sonic. Wall, und dem IPv 6 TAHI Projekt. 18. 10. 2011, dfn_berlin_2011. pptx 7

strong. Swan Schlüsselkunden • Alcatel-Lucent, Clavister, Ericsson, Nokia Siemens Networks, Ubiquisys • Femtocells/Security Gateways für GSM/UMTS/LTE Mobilfunknetze • Astaro, Karlsruhe • Secunet, Dresden • U. S. Regierung (NSA) • Astaro Security Gateway • SINA Box für Hochsicherheitsanwendungen (BSI, Auswärtiges Amt) • Open Source IKEv 2/IPsec Referenz- und Test-System für Suite B Elliptische-Kurven-Kryptografie 18. 10. 2011, dfn_berlin_2011. pptx 8

Unterstützte Plattformen • Betriebsysteme • Hardware Plattformen (32/64 bit) • Netzwerk Stacks • Portabler Quellcode • • Linux Android Free. BSD Mac OS X 2. 6 / 3. x 2. x 7. x / 8. x 10. 5 … 10. 7 • Intel, Via, AMD • ARM, MIPS (z. B. Freescale, Marvell, 16 -Core Cavium Octeon) • Power. PC • IPv 4 • IPv 6 (Su. SE Linux Enterprise mit strong. Swan zertifiziert 2008 durch Do. D) • 100% in C geschrieben, aber mit einem object-orientierten, • modularen Ansatz IKE Durchsatz skalierbar durch Verwendung von Multi-Threading 18. 10. 2011, dfn_berlin_2011. pptx 9

Wie steht es mit Windows? 18. 10. 2011, dfn_berlin_2011. pptx 10

Windows 7 VPN mit Maschinenzertifikaten • Microsoft testete die IKEv 2 Interoperabilität unter Verwendung von strong. Swan bis zum endgültigen Windows 7 Release. 18. 10. 2011, dfn_berlin_2011. pptx 11

Windows 7 VPN mit EAP Authentisierung • Verwendung von IKEv 2 EAP-MSCHAPv 2 oder IKEv 2 EAP-TLS mit Chipkarten 18. 10. 2011, dfn_berlin_2011. pptx 12

strong. Swan Applet für den Linux Desktop • D-Bus basierte Kommunikation zwischen Network. Manager und strong. Swan IKEv 2 Dämon. 18. 10. 2011, dfn_berlin_2011. pptx 13

strong. Swan in heterogener VPN Umgebung Windows Active Directory Server Corporate Network Linux Free. Radius Server High-Availability strong. Swan VPN Gateway Internet Windows 7 Agile VPN Client vpn-mopo. vpn. uni-freiburg. de strongswan. hsr. ch strong. Swan Linux Client 18. 10. 2011, dfn_berlin_2011. pptx 14

strong. Swan IKEv 2 Authentisierungsmethoden • Basierend auf Public Keys • Basierend auf Pre-Shared Keys (PSK) • Based auf dem Extended Authentication Protokoll (EAP) • Schnittstelle zu AAA Server • EAP und TNC Methoden als Plugins implementiert • X. 509 Zertifikate mit RSA or ECDSA Schlüssel • PKCS#11 Chipkarten-Schnittstelle • CRLs von HTTP/LDAP Server und/oder Einsatz von OCSP • Beliebige PSK Länge, Vorsicht bei schwachen Passwörtern! • EAP-MD 5, EAP-MSCHAPv 2, EAP-GTC • EAP-SIM, EAP-AKA (GSM/UMTS/CDMA 2000) • EAP-TLS, EAP-TTLS, EAP-PEAPv 0, EAP-TNC (Trusted Network Connect) • EAP-RADIUS • Der strong. Swan IKEv 2 Dämon lädt die Plugins dynamisch beim Starten 18. 10. 2011, dfn_berlin_2011. pptx 15

VPN with Mobile Devices 55. DFN Betriebstagung Oktober 2011 Berlin strong. Swan unter Android

Android VPN Konfiguration 18. 10. 2011, dfn_berlin_2011. pptx 17

Android VPN Verbindungsaufbau 18. 10. 2011, dfn_berlin_2011. pptx 18

Android VPN Status • Android IPsec Erweiterung • Damit strong. Swan unter Android • • läuft, muss der Android Kernel um einige IPsec Kernel Module ergänzt werden. Dies bedingt das „Rooten“ des Android Geräts. Android strong. Swan Build • Der strong. Swan IKEv 2 Dämon und die zugehörigen Libraries müssen mit dem Android Emulator gebaut und anschliessend auf das Gerät raufgeladen werden. 18. 10. 2011, dfn_berlin_2011. pptx 19

strong. Swan Roadmap • Portierung auf neue Android Versionen • strong. Swan VPN App für Mac OS X • • Android 3. x für Tablet PCs (Samsung Galaxy Tab 10. 1) • Android 4. 0 für Tablet PCs und Smartphones (Google Nexus Prime) • Einfaches GUI für die Konfiguration und Starten des strong. Swan IKEv 2 Dämons (Mac. Book Air) Apple i. Phone and i. Pad • Leider sind diese Plattformen völlig geschlossen, so dass die Benutzer mit dem unsäglichen IKEv 1 Cisco VPN Client vorlieb nehmen müssen. • TCG Trusted Network Connect (TNC) • TCG Platform Trust Service (PTS) • IF-MAP 2. 0 Interface für die Überwachung von strong. Swan Gateways. • Überprüfung von Trusted Boot Vorgängen und Messen von Dateien und Anwendungen via TNC (Masterthesis an der HSR) 18. 10. 2011, dfn_berlin_2011. pptx 20

Danke für Ihre Aufmerksamkeit! Fragen? www. strongswan. org 18. 10. 2011, dfn_berlin_2011. pptx 21
