VPN Oleh: Kustanto 1/18/2022 1
Tunnel • Tunnel di dalam dunia jaringan di art i kan sebagi suatu cara untuk meng enkapsulasi atau membungkus paket IP di dalam paket IP yang lain. • Suatu cara membuat jalur private dengan menggunakan infrastruktur pihak ketiga. 1/18/2022 2
Diagram VPN dan Tunneling 1/18/2022 3
VPN (Vi rtual Private Network) • sebuah jaringan Private yang menggunakan inf rastruktur telekomunikasi Publik untuk saling bertukar informasi. Ilustrasi Layanan VPN 1/18/2022 4
KEUNGGULAN VPN 1. Mengamankan Komunikasi antara j aringan LAN Private perusahaan melalui beberapa media seperti : Ø Public Network Ø Lease. Lines Ø Wi reless. Link 2. Sumber daya perusahaan seperti informasi penting, data, email, server dapat di akses secara aman oleh users yang memiliki hak untuk mengakses dari luar (seperti rumah). 1/18/2022 5
TUNNELING PROTOKOL 1. IPIP (IP over IP) 2. Eo. IP (Ethernet over IP) 3. VLAN (Vi rtual LAN) 1/18/2022 6
IPIP TUNNEL • Sebuah cara mudah untuk membuat tunnel dengan mengenkapsulasi atau membungkus paket IP di dalam paket IP kemudian mengirimkan nya ke dalam jaringan menuju router yang lain, beberapa informasi mengenai IPIPTunnel : ü IPIP Tunnel menggunakan IP Protokol Versi 4 ü Maksimum jumlah tunnel yang bisa dibuat ol eh IPIP tunnel dalah 65535. 1/18/2022 7
Diagram IPIP Tunnel 1/18/2022 8
KONFIGURASI IPIP TUNNEL 1. Pada. Mikroti k Winbox interface IPIPTunnel muncul sebagai sebuah interface didalam Interface list 2. Beberapa router, termasuk Cisco dan. Linux mendukung Protokol IPIP Tunneling. 3. Beberapa hal yang bisa kita lakukan pada jaringan dengan menggunakan IPIP Tunneling adalah : § § § Untuk Tunneling Intranet melalui Internet. Untuk menggunakan IPIP Tunneling diperlukan source routing Kelemahannya adalah Ti dak bisa di gunakan untuk Bri dging Network 1/18/2022 9
MEMBUAT IPIP TUNNEL Hal penting yang perlu di perhatikan mengenai IPIPTunnel : 1. Local address adalah ip pada mesin router itu sendiri 2. remote address adal ah adalah IP address pada router di sisi yang lain 3. Pastikan anda bisa saling berkomunikasi dengan remote address dengan melakukan ping sebelum melakukan tunneling. 4. Lakukan Setting selanjutnya…. 1/18/2022 10

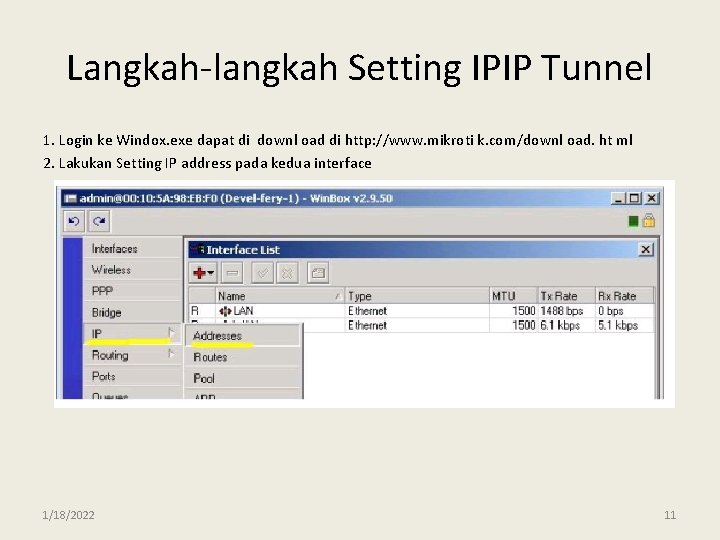

Langkah-langkah Setting IPIP Tunnel 1. Login ke Windox. exe dapat di downl oad di http: //www. mikroti k. com/downl oad. ht ml 2. Lakukan Setting IP address pada kedua interface 1/18/2022 11
1/18/2022 12
1/18/2022 13

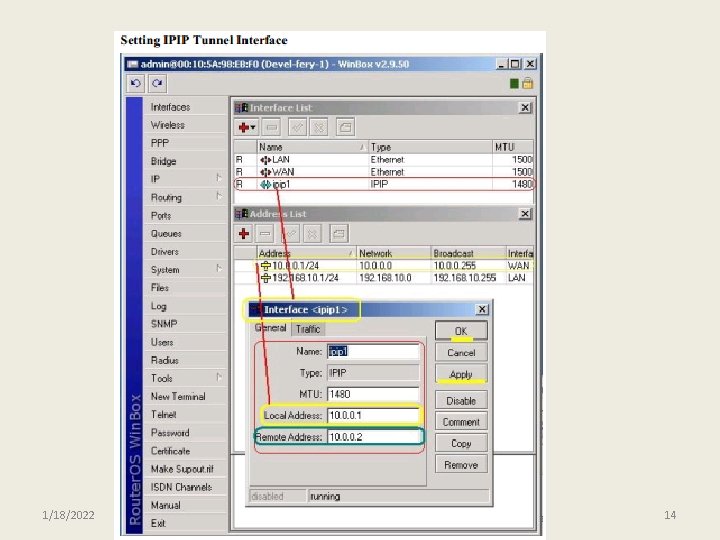

1/18/2022 14
Perhatikan: Local Address adalah IP pada router i tu sendiri Remote address adal ah IP Pada Router Remote Lakukan Routing untuk bisa mengakses network. LAN remote Perhatikan : §Dest ination address adalah ip address pada jaringan. LAN remote. §Gateway adalah IP dari interface IPIP tunnel padasisi remote 1/18/2022 15
Lakukan Test Ping Perhatikan : Bila sudah bisa melakukan ping ke LAN pada network remote, maka IPIP Tunneling yang kita bangun sudah berhasil. 1/18/2022 16
EOIP TUNNEL Ethernet over IP Tunnel (Eo. IP Tunnel) adalah Mi kroti k Propri etary Protokol , Atau protokol milik pribadi dari Mikro. Ti k Router. OS. • Art inya keti ka sebuah Protokol sudah menjadi Propri etary suatu perusahaan maka otomati s mesin-mesin lain seperti Cisco atau router merek lain ti dak men-support protokol tersebut. Beberapa hal yang harus di perhatikan dalam membuat Eo. IPTunnel. • 1. Pasti kan anda bisa saling berkomunikasi dengan remote address dengan melakukan ping, sebel um membuat. Tunnel. 2. Pasti kan. Eo. IPTunnel yang anda buat memiliki mac-address yang unik (kedua sisi tidak boleh sama) 3. Pasti kan Tunnel ID pada kedua sisi dari Eo. IP Tunnel memiliki ID yang sama, gunanya adalah untuk memisahkan sebuah tunnel dengan tunnel yang lain 1/18/2022 17
Diagram Eo. IP Tunnel 1/18/2022 18
Dari Diagram tersebut mari ki ta l akukan konfigurasi pada. Eo. IPTunnel 1. Login ke Windox. exe dapat di downl oad di http: //www. mikroti k. com/downl oad. ht ml 2. Lakukan Setting IP address pada kedua interface 1/18/2022 19

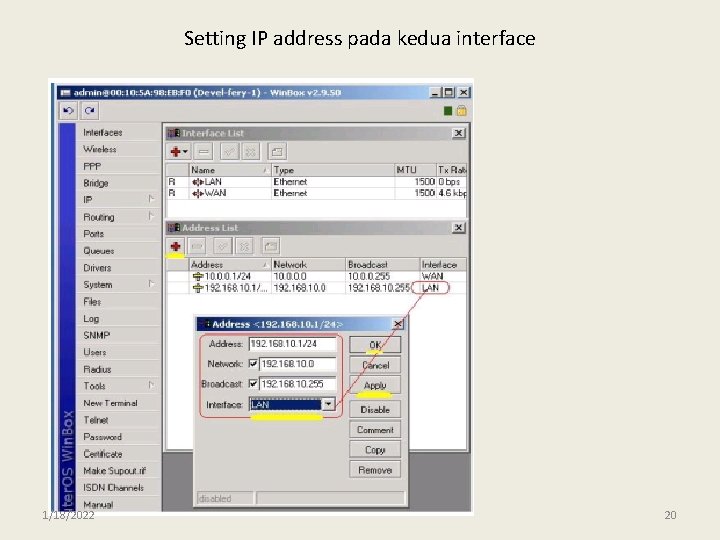

Setting IP address pada kedua interface 1/18/2022 20
3. Buat Eo. IP Tunnel Interface 1/18/2022 21
Setting Interface Eo. IP 1/18/2022 22

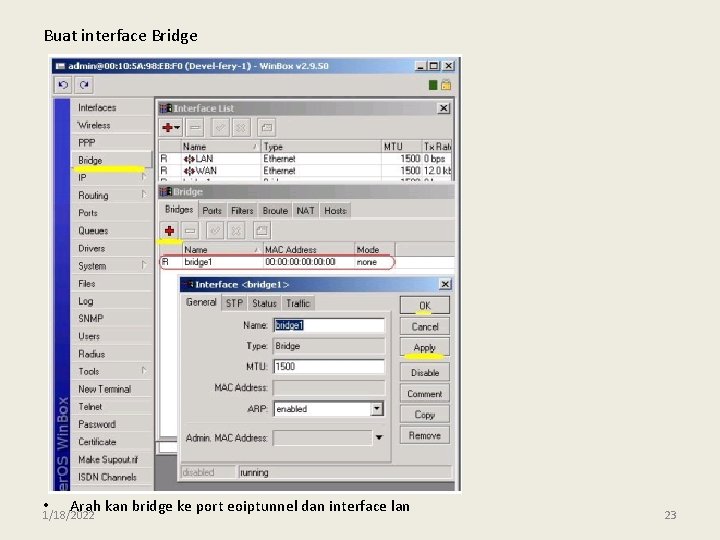

Buat interface Bridge • Arah kan bridge ke port eoiptunnel dan interface lan 1/18/2022 23
Arahkan ke Port Eo. IP 1/18/2022 24
Arahkan ke Port LAN 1/18/2022 25
Lakukan test ping ke jaringan LAN remote • • Perhatikan : Bila sudah bisa melakukan ping ke LAN pada network remote, maka IPIP Tunneling yang kita bangun sudah berhasil 1/18/2022 26
• SELESAI 1/18/2022 27
