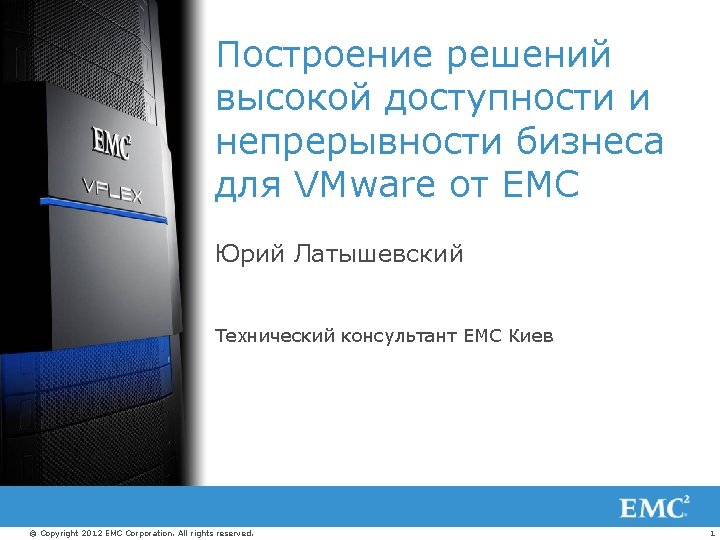

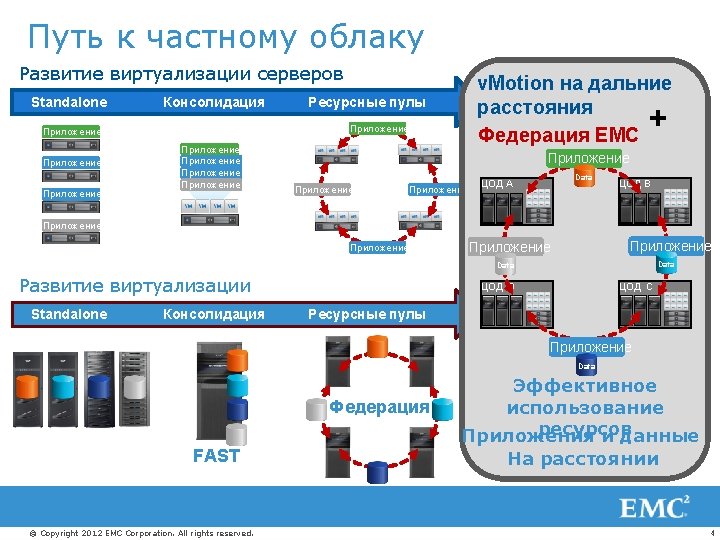

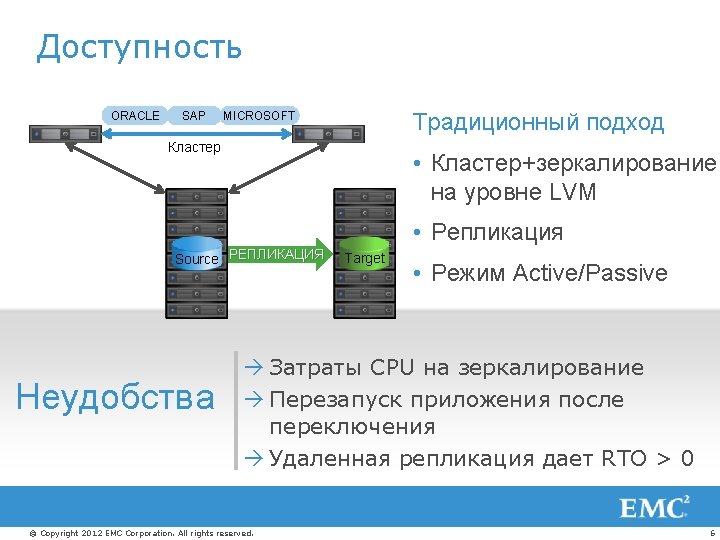

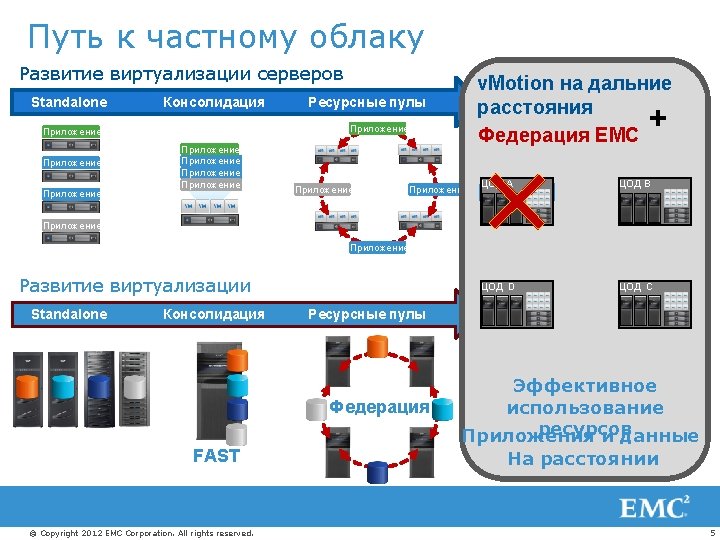

VPLEX Site A Site B VPLEX Metro VPLEX

Федеративный доступ к данным С VPLEX Site A Site B Активные-Активные площадки VPLEX Metro или VPLEX Geo DISTRIBUTED VIRTUAL VOLUME TRANSFER PROTOCOL VPLEX - активное использование ресурсов на двух площадках © Copyright 2012 EMC Corporation. All rights reserved. 7

Распределенный когерентный кэш Каталогизированный распределённый кэш обеспечивает когерентно целостность данных по всем энжинам Engine Cache Coherency Directory Block Address New Write: Block 3 1 2 3 4 5 6 7 8 9 10 11 12 13 Cache A Cache C Read: Block 3 Cache E Cache G Cache Directory B Cache Directory A … Cache Directory D Cache Directory C Cache © Copyright 2012 EMC Corporation. All rights reserved. Cache Directory F Cache Directory E Cache Directory H Cache Directory G Cache 10

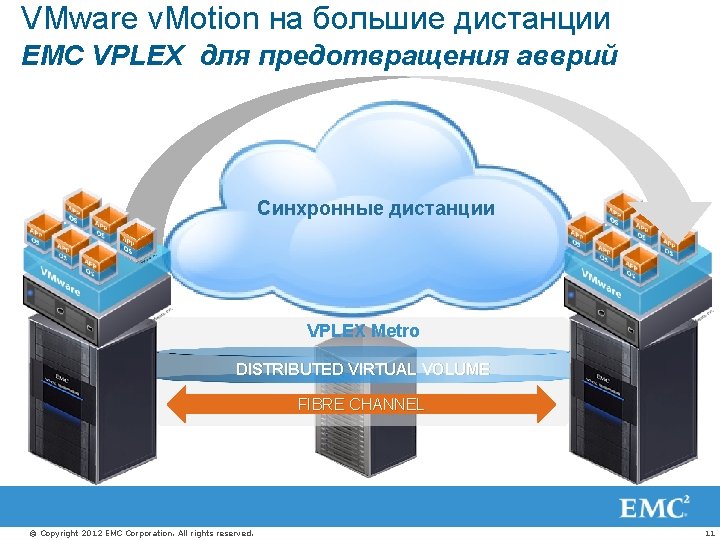

VMware v. Motion на большие дистанции EMC VPLEX для предотвращения авврий Синхронные дистанции VPLEX Metro DISTRIBUTED VIRTUAL VOLUME FIBRE CHANNEL © Copyright 2012 EMC Corporation. All rights reserved. 11

Упрощение ЦОД сетей с Cisco OTV IP A IPB MAC 1 MAC 2 Encap Decap OTV MAC IF MAC 1 Eth 1 MAC 2 IP B MAC 3 IP B OTV IP A Server 1 Mac 1 IP B OTV Соединение меж MAC 1 and MAC 2 Server 2 Mac 2 OTV позволяет сохранить оригинальный IP адрес всем VM который неизменен про перемещении с ЦОД A в ЦОД B © Copyright 2012 EMC Corporation. All rights reserved. 12

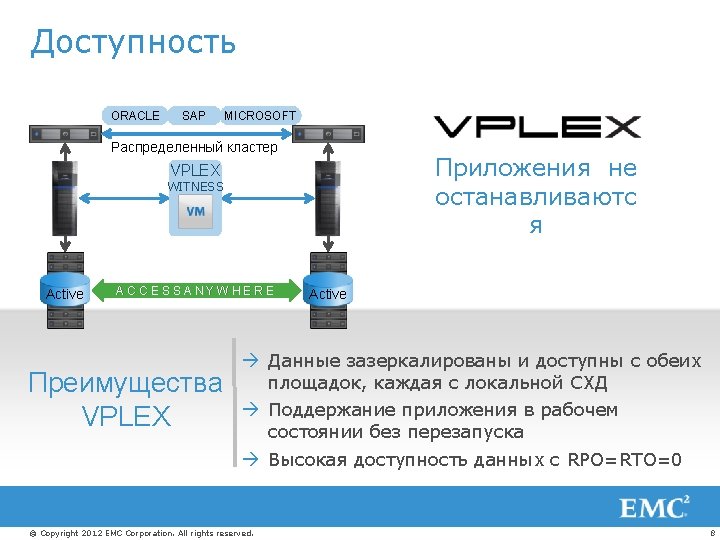

Доступность: VPLEX Witness + Cross. Cluster Connect ЦОД 1 ЦОД 2 • Подходит для коротких расстояний (<1 мс) • Host Multipathing на оба ЦОДа VPLEX WITNESS • Меньше сценариев failover для серверов Active Access. Anywhere Active © Copyright 2012 EMC Corporation. All rights reserved. 13

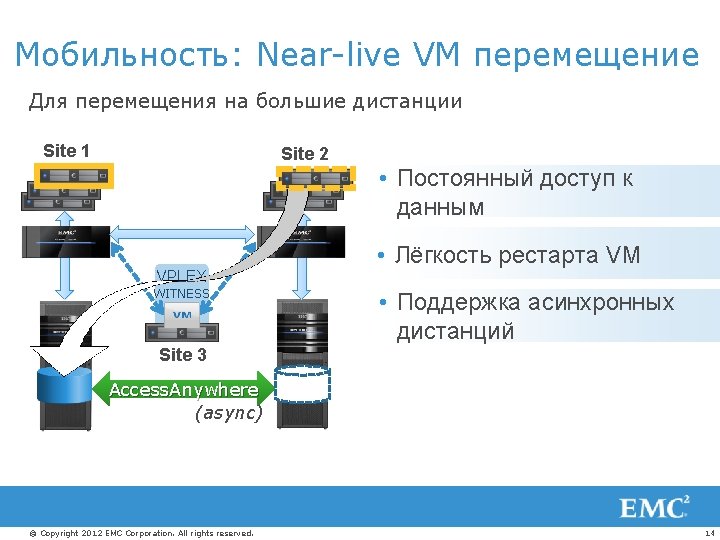

Безшовная мобильность приложений 26 VMs, 26 GB of data, 26 miles 9 Время для преноса VM RESPONSE TIME (MS) 8 Storage v. Motion + v. Motion: 7 6 5 2. 6 hours 4 v. Motion с EMC VPLEX: 3 2 0 9 minutes 17 x FASTER 1 0 20 40 60 80 100 120 140 160 RUN TIME (MINUTES) © Copyright 2012 EMC Corporation. All rights reserved. 15

VPLEX линейка продуктов NEW VS 1 VS 2 NEW VPLEX Local В центре обработки данных VPLEX Metro Access. Anywhere на синхронных дистанциях © Copyright 2012 EMC Corporation. All rights reserved. VPLEX Geo Access. Anywhere на aсинхронных дистанциях Одна, две, или четыре энжины 16

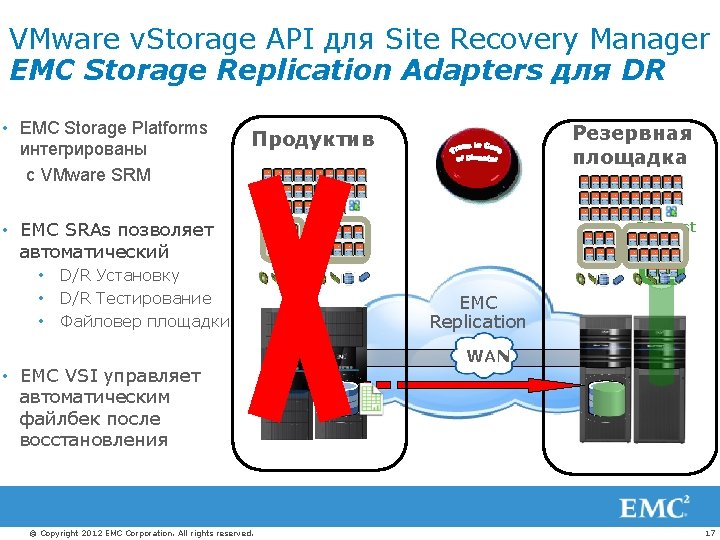

VMware v. Storage API для Site Recovery Manager EMC Storage Replication Adapters для DR • EMC Storage Platforms интегрированы с VMware SRM Резервная площадка Продуктив DR Test • EMC SRAs позволяет автоматический • • • D/R Установку D/R Тестирование Файловер площадки • EMC VSI управляет автоматическим файлбек после восстановления © Copyright 2012 EMC Corporation. All rights reserved. EMC Replication WAN 17

Архитектура Recover. Point © Copyright 2012 EMC Corporation. All rights reserved. 18

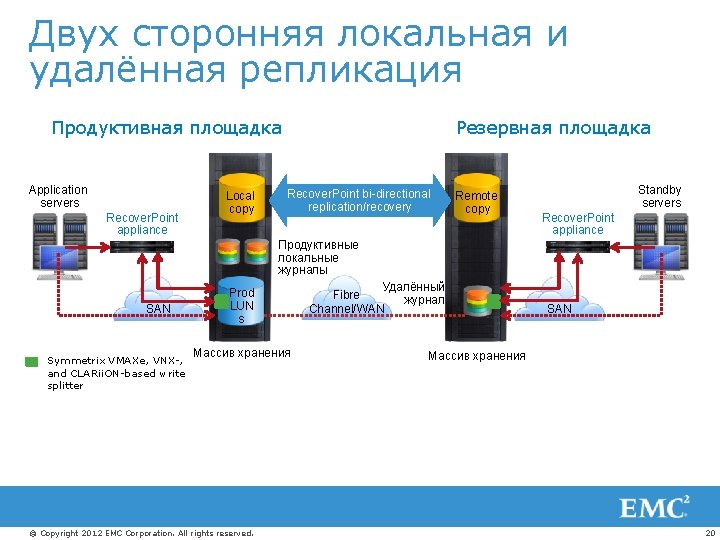

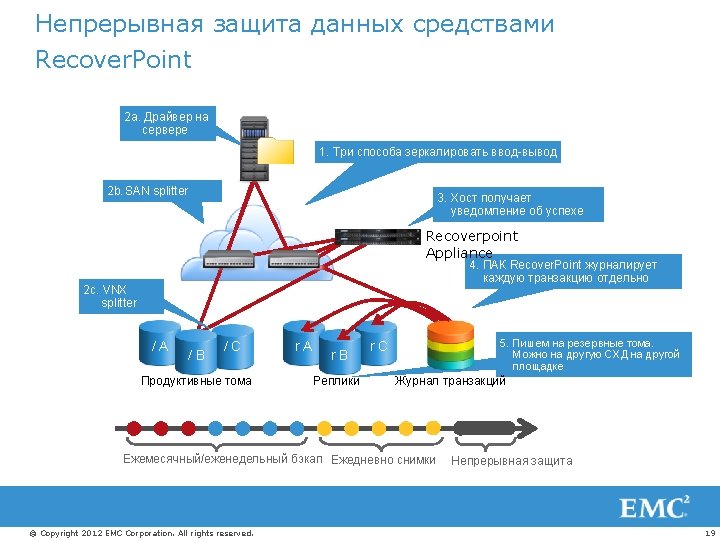

Двух сторонняя локальная и удалённая репликация Продуктивная площадка Application servers Recover. Point appliance Local copy Резервная площадка Recover. Point bi-directional replication/recovery Remote copy Standby servers Recover. Point appliance Продуктивные локальные журналы SAN Symmetrix VMAXe, VNX-, and CLARii. ON-based write splitter Prod LUN s Массив хранения © Copyright 2012 EMC Corporation. All rights reserved. Удалённый Fibre журнал Channel/WAN SAN Массив хранения 20

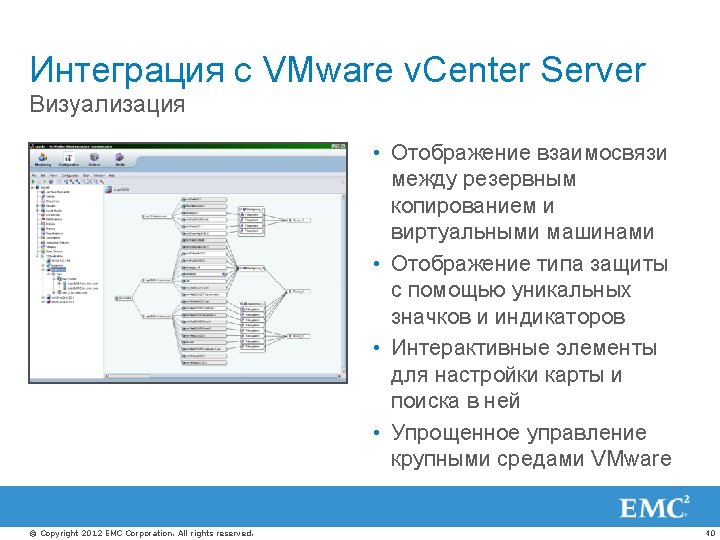

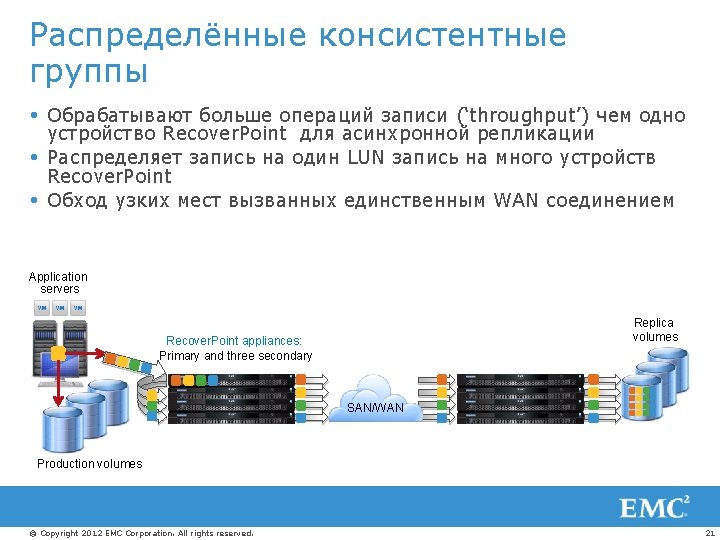

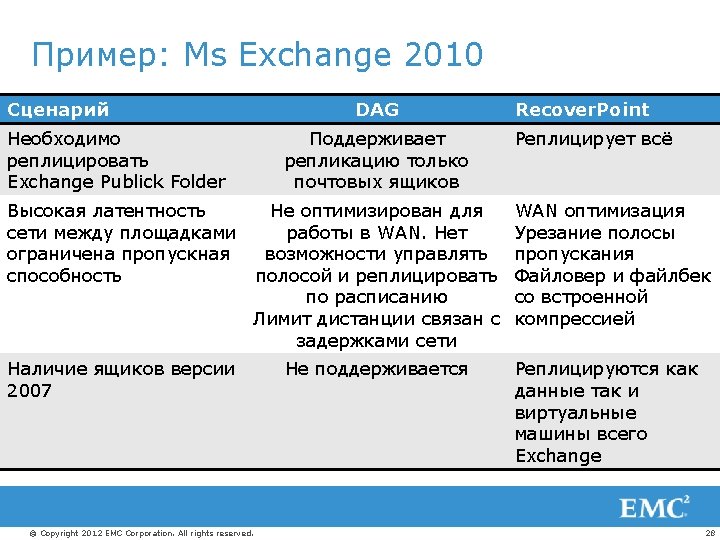

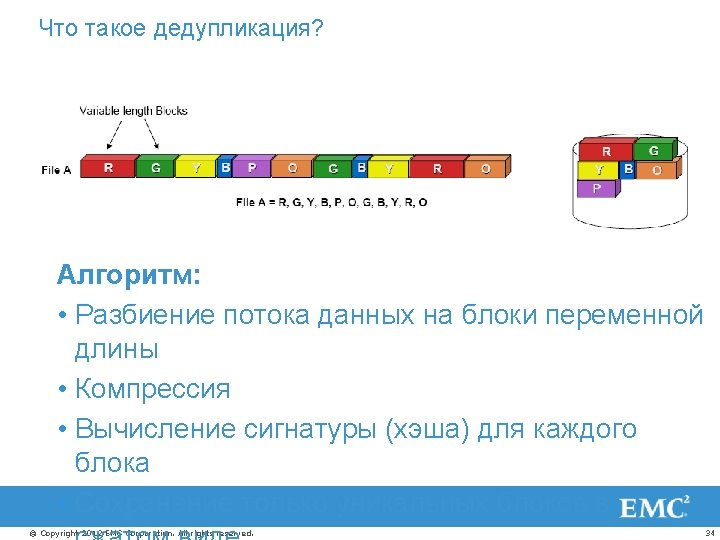

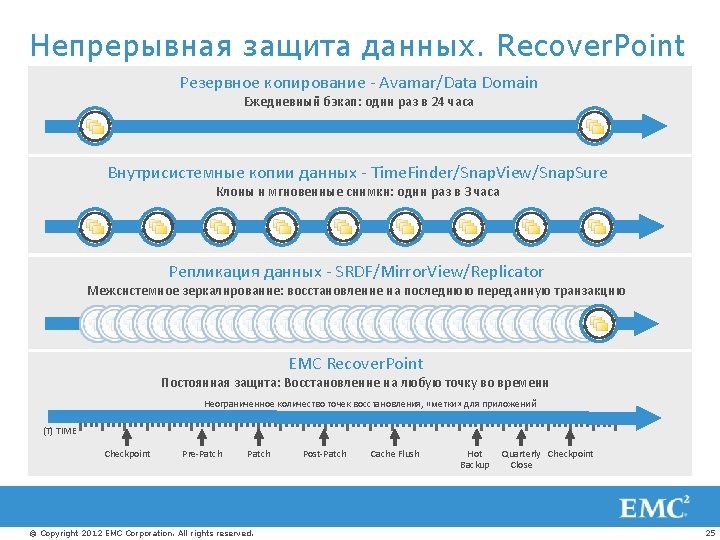

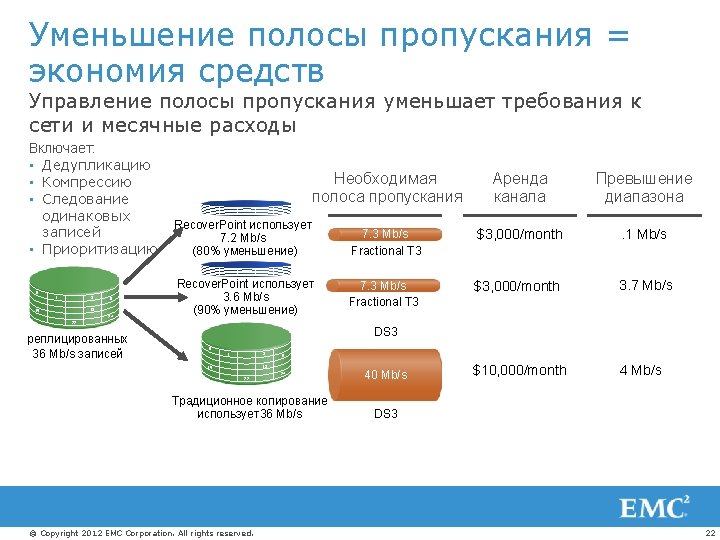

Интеграция с v. Center список и статус всех виртуальных машин © Copyright 2012 EMC

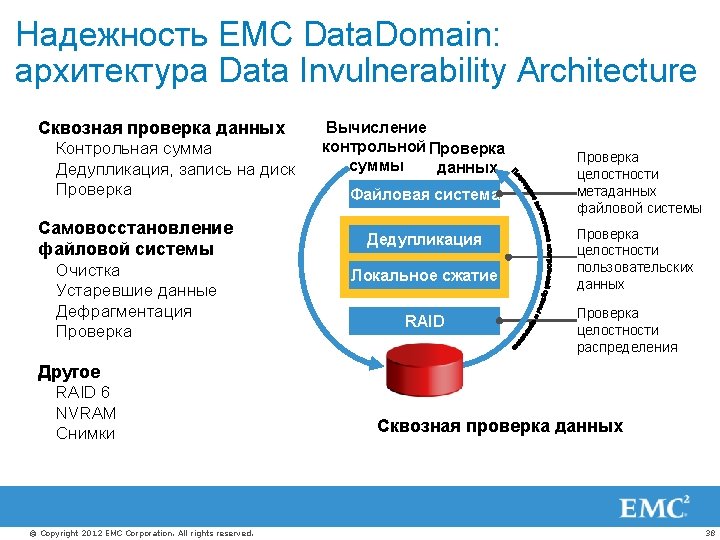

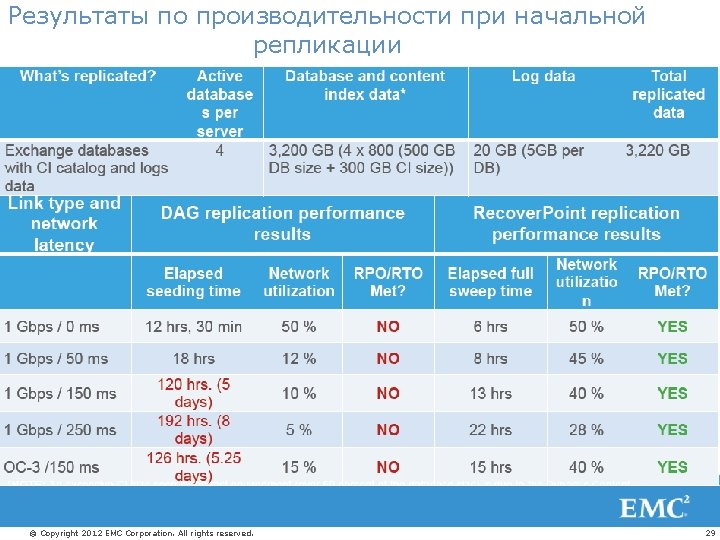

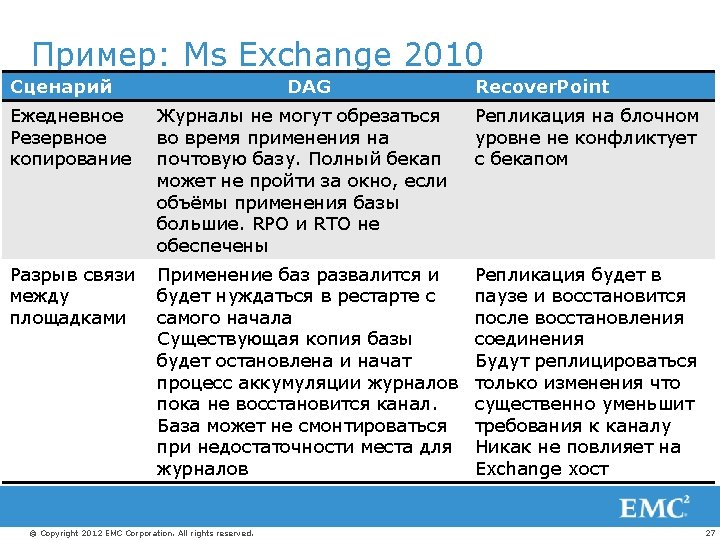

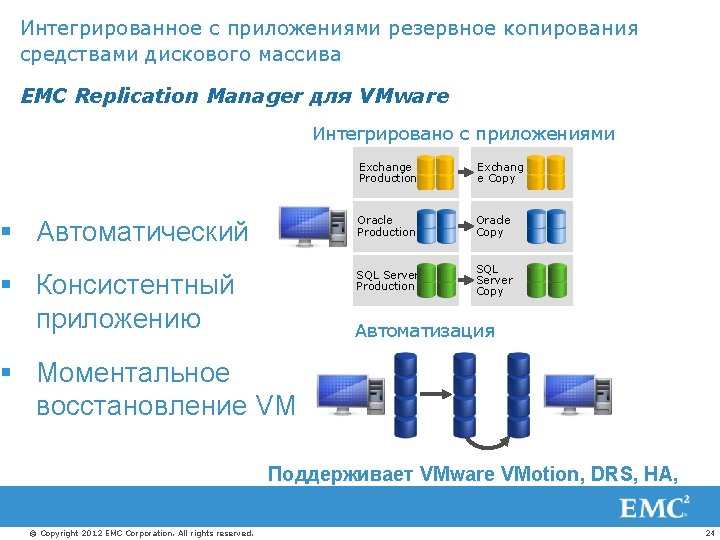

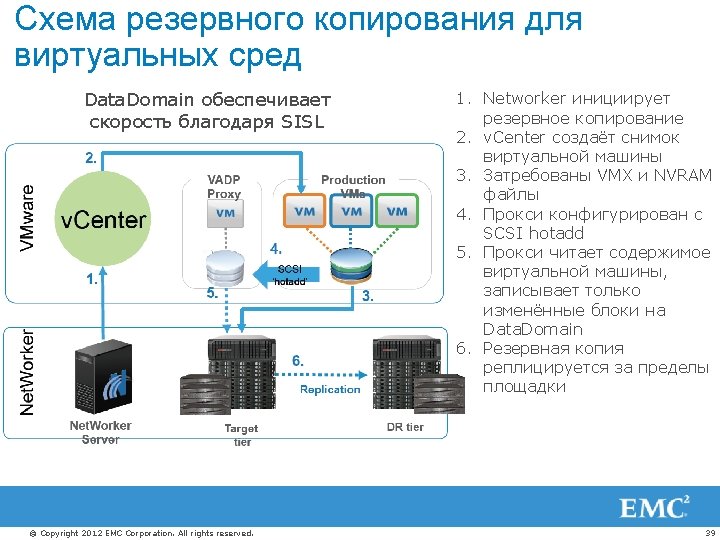

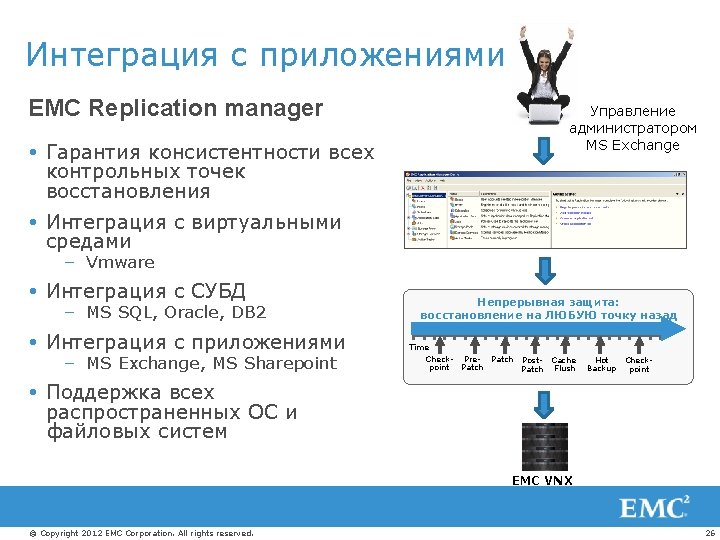

Как происходит резервное копирование данных? © Copyright 2012 EMC Corporation. All rights reserved. 30

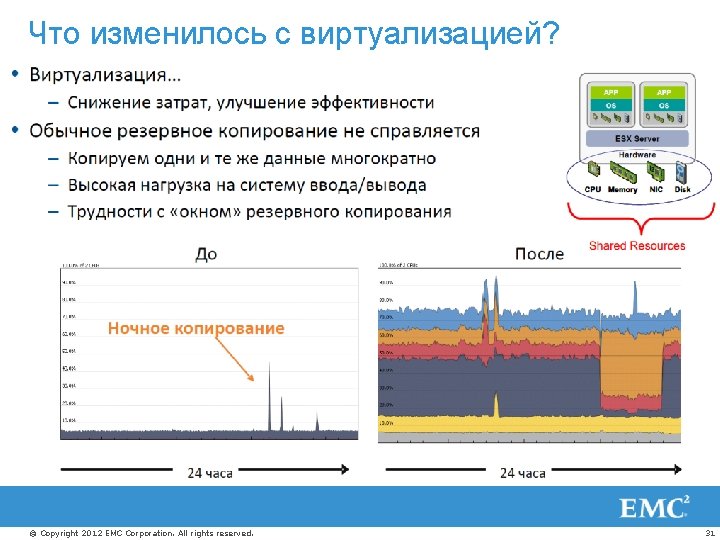

Что изменилось с виртуализацией? © Copyright 2012 EMC Corporation. All rights reserved. 31

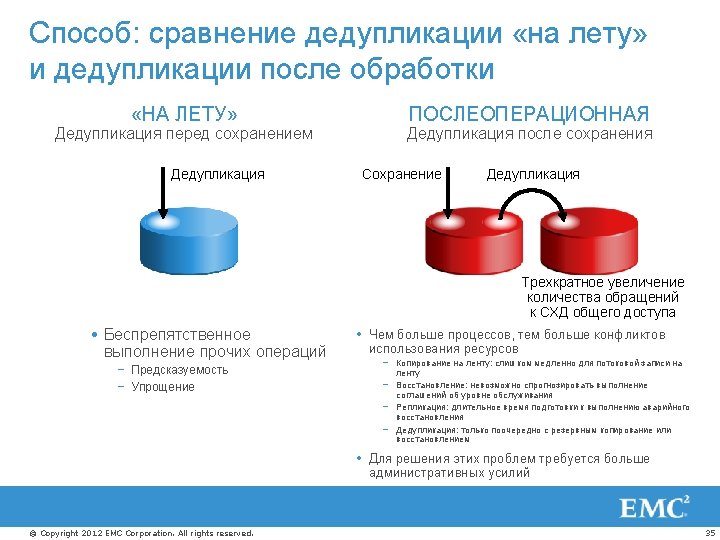

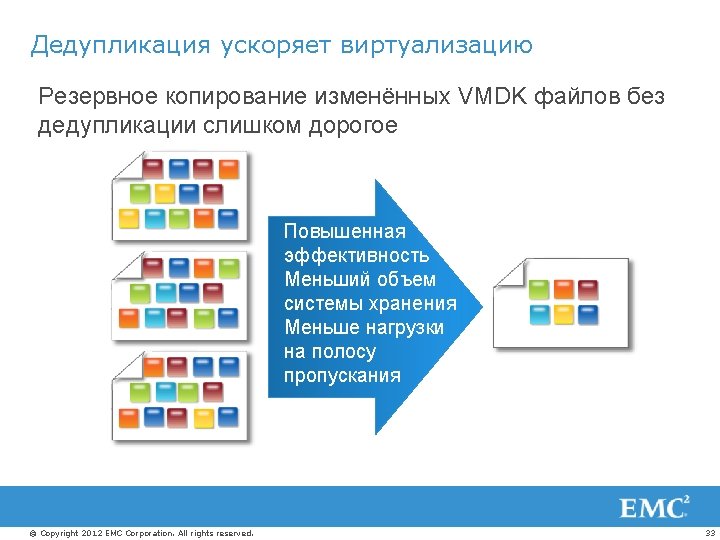

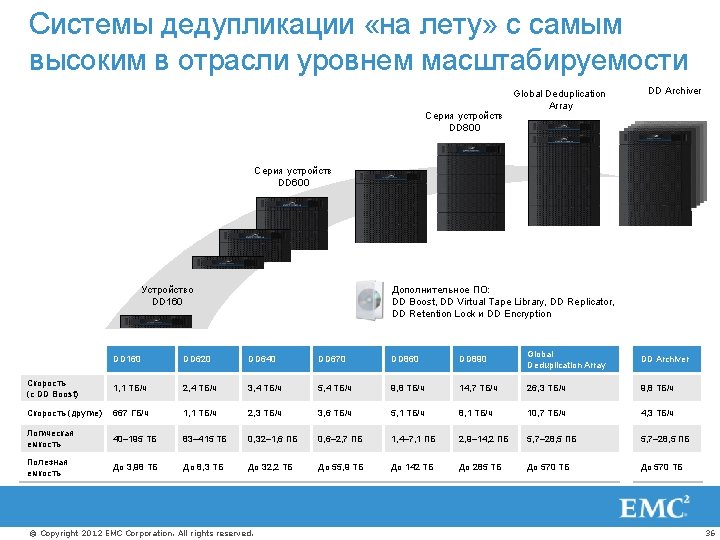

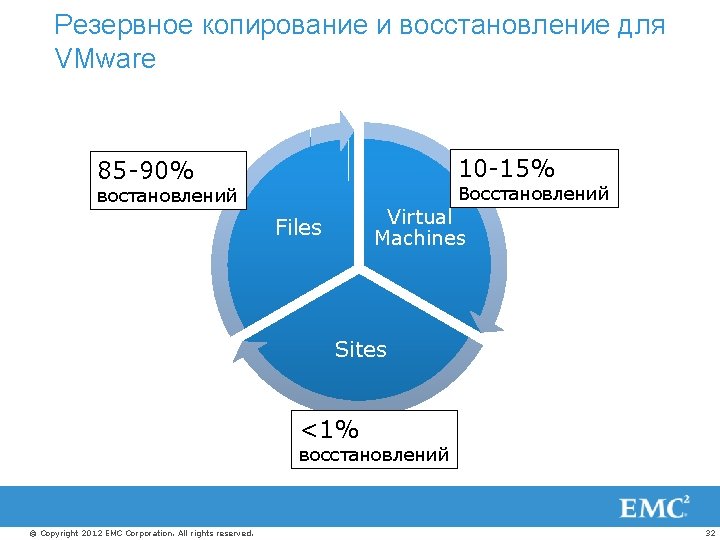

Почему EMC Data Domain , а не другие Data Domain 1, 500 SATA Throughput MB/s Fibre Channel 1, 000 Большинство вендоров 50 50 100 150 200 Количество дисков © Copyright 2012 EMC Corporation. All rights reserved. 37

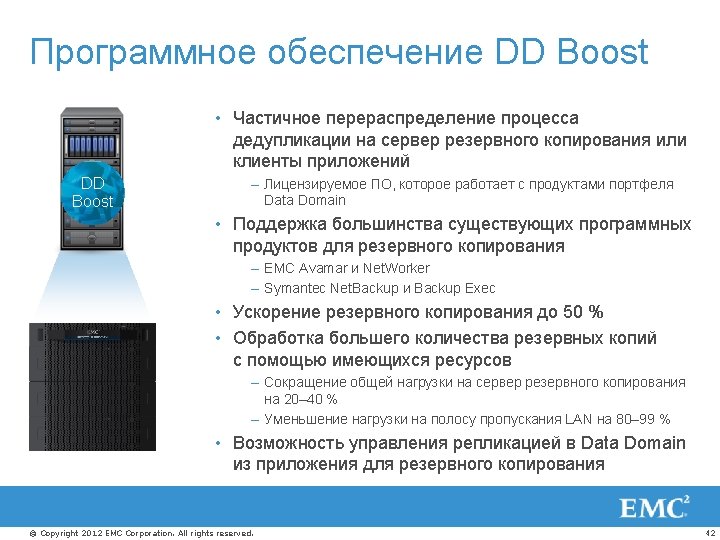

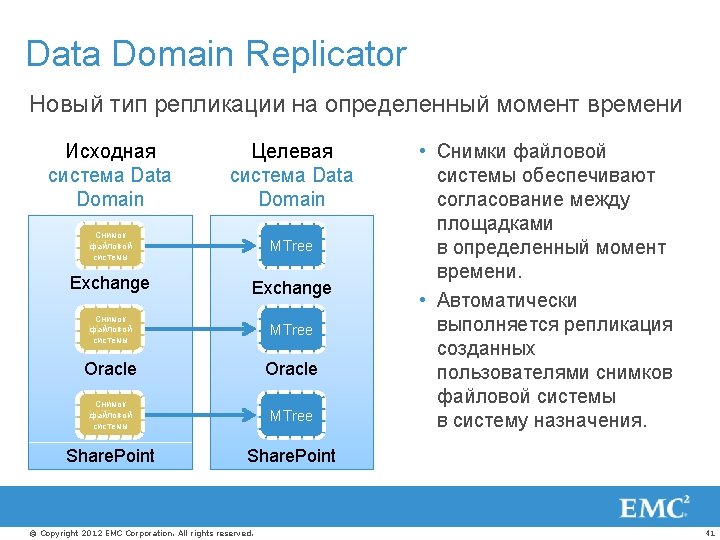

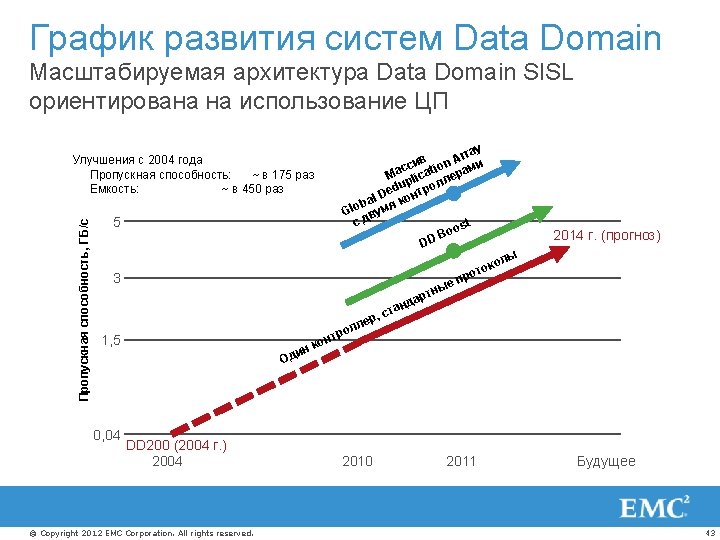

Avamar - Решение для защиты Vmware © Copyright 2012 EMC Corporation. All rights reserved.

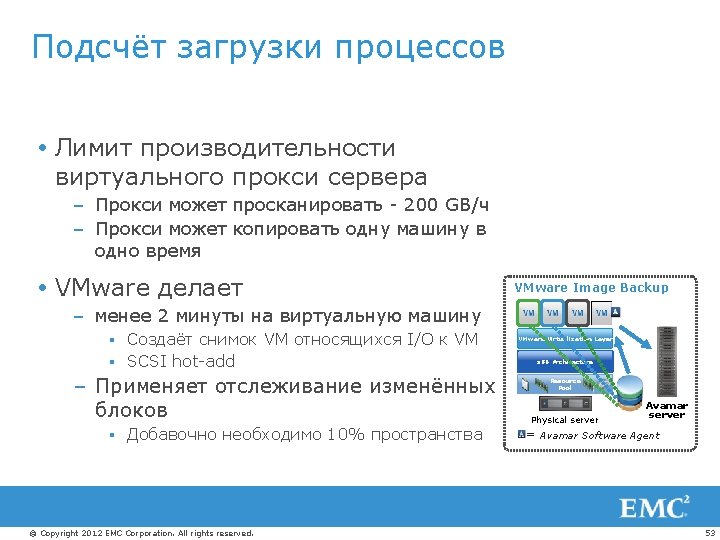

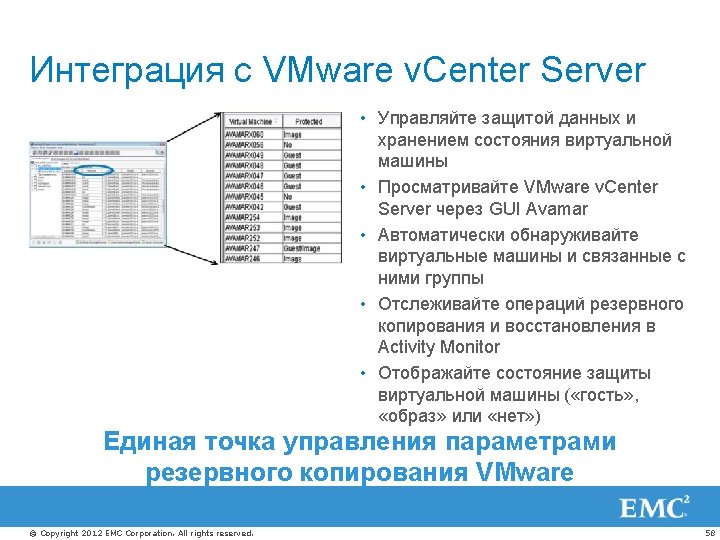

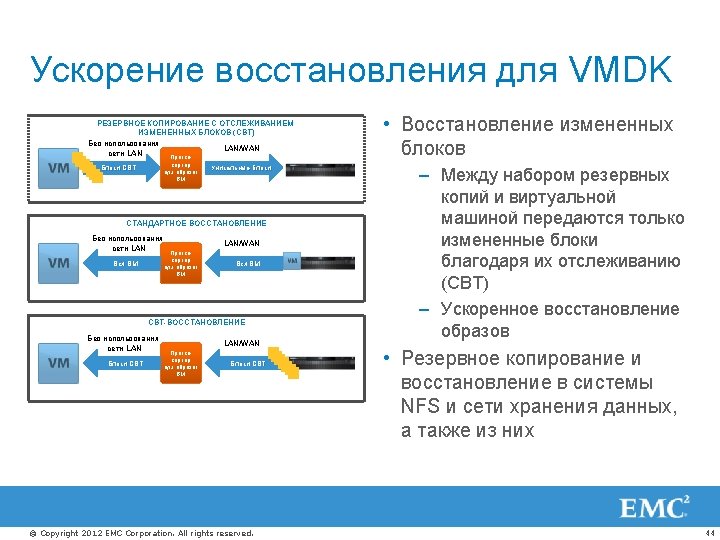

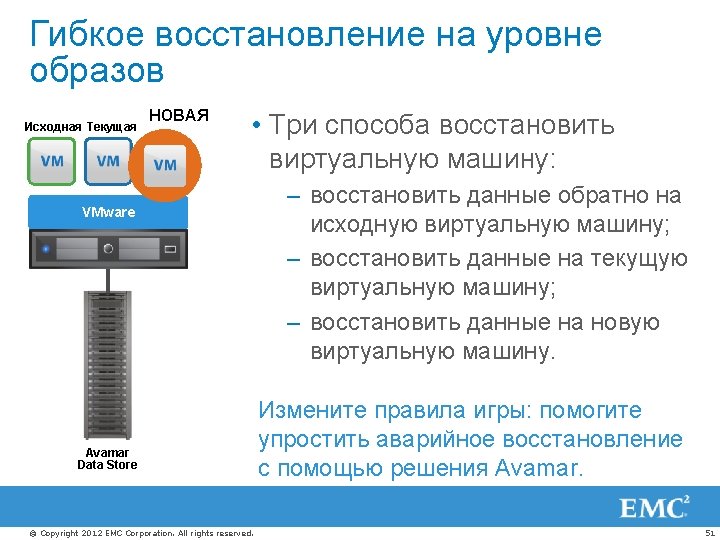

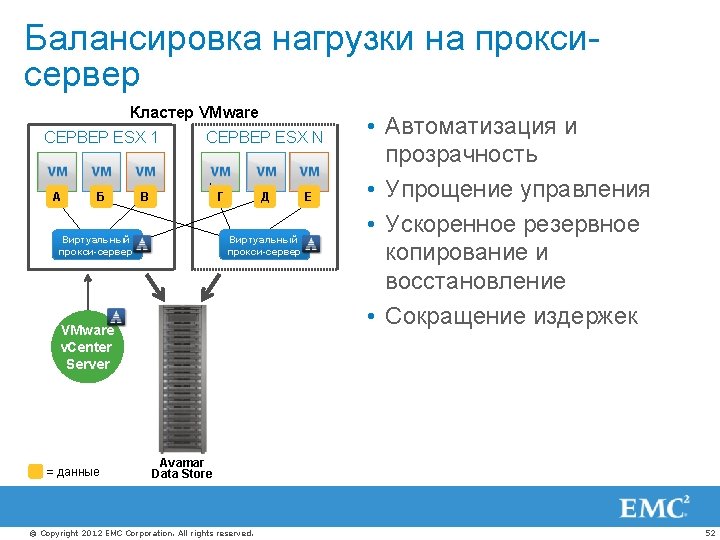

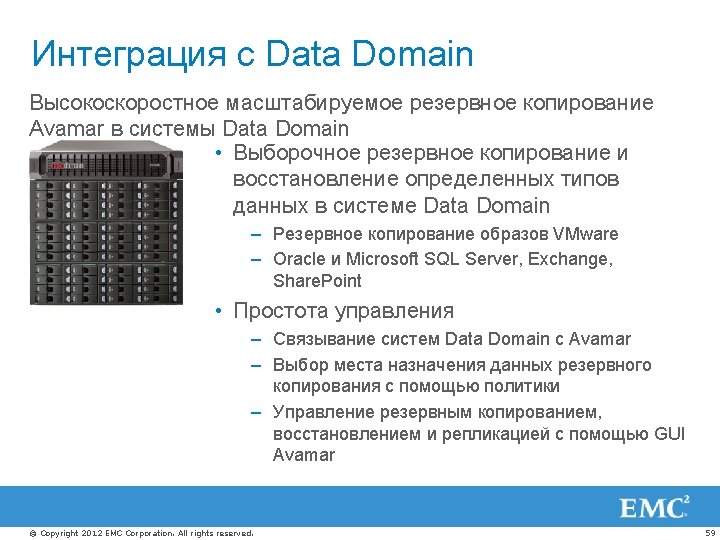

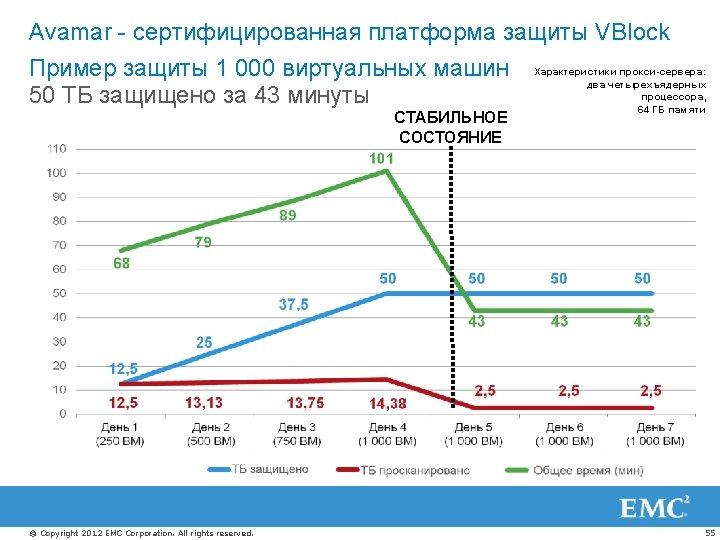

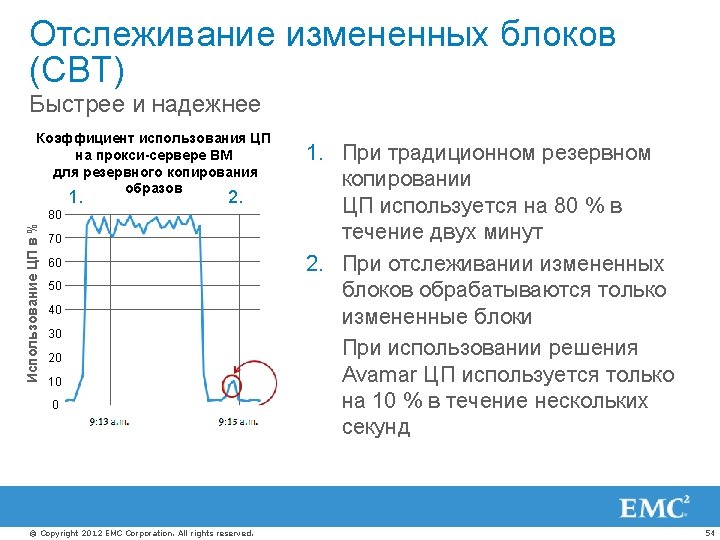

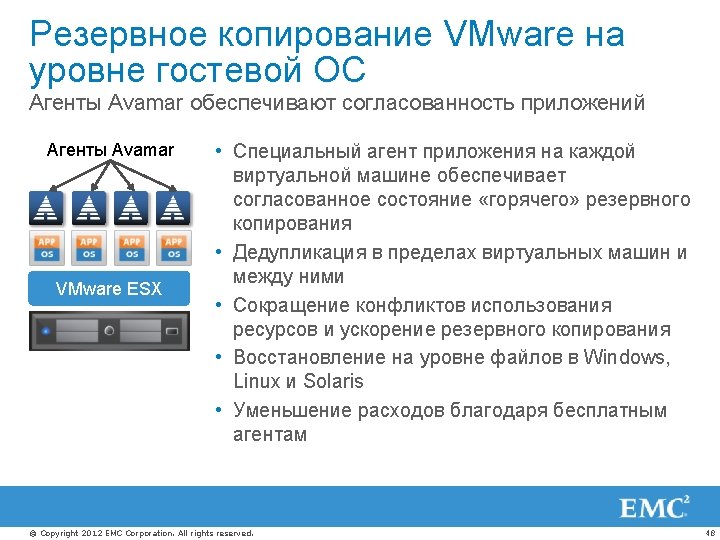

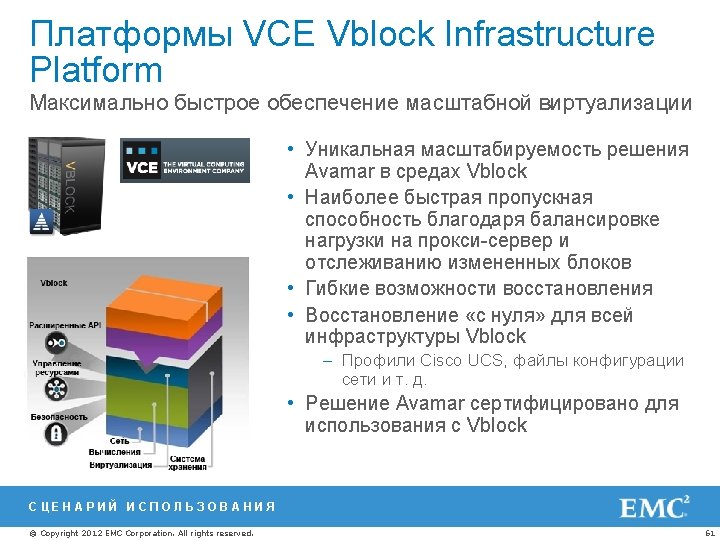

v. Storage API с Avamar Процесс восстановления имиджа VM в новую VM Recovery VM VMDK VM 1 VMDK VM 2 VM 3 VMDK Proxy Scan VM Folders Scan ESX and for VM Datastores Placement Virtual Center VMDK Virtual Switch Recover VMDK VM 1. vmx Data Out of Place © Copyright 2012 EMC Corporation. All rights reserved. VMX Avamar Сервер 49
