Voyage de la sonde Rosetta avec son petit

Voyage de la sonde Rosetta avec son petit robot Philae à la rencontre de la COMÈTE 67/P Club lycée Saint Exupéry - Lyon

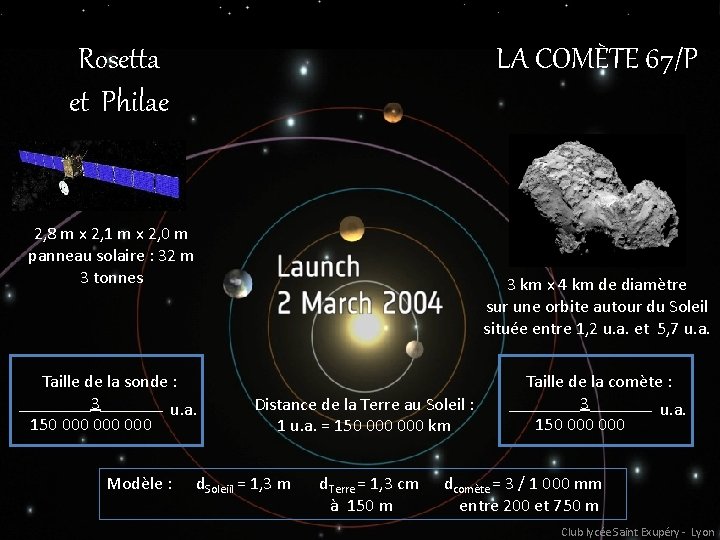

Rosetta et Philae 2, 8 m x 2, 1 m x 2, 0 m panneau solaire : 32 m 3 tonnes Taille de la sonde : ____3_______ u. a. 150 000 000 LA COMÈTE 67/P 3 km x 4 km de diamètre sur une orbite autour du Soleil située entre 1, 2 u. a. et 5, 7 u. a. Taille de la comète : ____3_______ u. a. Distance de la Terre au Soleil : 150 000 1 u. a. = 150 000 km Modèle : d. Soleiil = 1, 3 m d. Terre = 1, 3 cm dcomète = 3 / 1 000 mm à 150 m entre 200 et 750 m Club lycée Saint Exupéry - Lyon

Mars (période : 2 an et 50 jours) Vénus trajectoire de la comète la Terre Ariane 5 G+ à Kourou (période : 6, 5 ans) (période : 1 an) Mercure le Soleil Vitesse de la sonde par rapport au Soleil = vitesse de la Terre par rapport au Soleil = ? environ 30 km/s Club lycée Saint Exupéry - Lyon

du 2 mars 2004 au 4 mars 2005 position de la sonde en août 2004 trajectoire de la sonde La trajectoire de la sonde est un peu différente de celle de la Terre Elle a été déterminée par les conditions de lancement Club lycée Saint Exupéry - Lyon

du 2 mars 2004 au 4 mars 2005 position de la sonde en novembre 2004 Club lycée Saint Exupéry - Lyon

du 2 mars 2004 au 4 mars 2005 Depuis le lancement de la sonde, la Terre a fait 1 tour autour du Soleil La sonde frôle la Terre Elle est attirée par elle ce qui va modifier sa trajectoire et sa vitesse Elle subit une assistance gravitationnelle La sonde a accéléré de 3, 797 km/s par rapport au Soleil : sa vitesse est passée à 33, 8 km/s

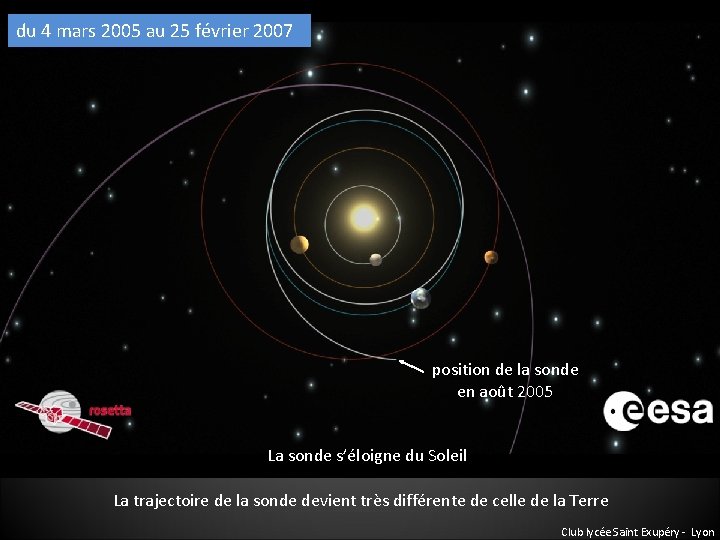

du 4 mars 2005 au 25 février 2007 position de la sonde en août 2005 La sonde s’éloigne du Soleil La trajectoire de la sonde devient très différente de celle de la Terre Club lycée Saint Exupéry - Lyon

du 4 mars 2005 au 25 février 2007 Depuis mars 2004, la planète Mars a fait approximativement 1 tour autour du Soleil position de la sonde en mars 2006 Le mouvement de la sonde n’est dû qu’à l’attraction gravitationnelle du Soleil Sa trajectoire est une ellipse dont le Soleil occupe un des foyers Club lycée Saint Exupéry - Lyon

du 4 mars 2005 au 25 février 2007 Le 25 février 2007, la sonde frôle la planète Mars Elle subit une assistance gravitationnelle due à la planète Ce passage avait été programmé au départ pour modifier la trajectoire de Rosetta afin de l’amener pour une deuxième fois près de la Terre qui l’accélérera. Club lycée Saint Exupéry - Lyon

du 27 février 2007 au 13 novembre 2007 Modification de la trajectoire due au passage de la sonde près de Mars Le deuxième survol de la Terre produit une nouvelle assistance gravitationnelle La vitesse de la sonde passe de 33, 8 km/s à 35, 1 km/s Et sa trajectoire va être a nouveau modifiée Club lycée Saint Exupéry - Lyon

du 13 novembre 2007 au 13 novembre 2009 position de la sonde en mai 2008 Comète 67/P L’orbite de Rosetta s'allonge Club lycée Saint Exupéry - Lyon

du 13 novembre 2007 au 13 novembre 2009 La sonde traverse la ceinture d’astéroïdes Comète 67/P position de la sonde en septembre 2008 La sonde survole l’astéroïde 2867 à 800 km, avec une vitesse relative de 8, 6 kilomètres par seconde Club lycée Saint Exupéry - Lyon

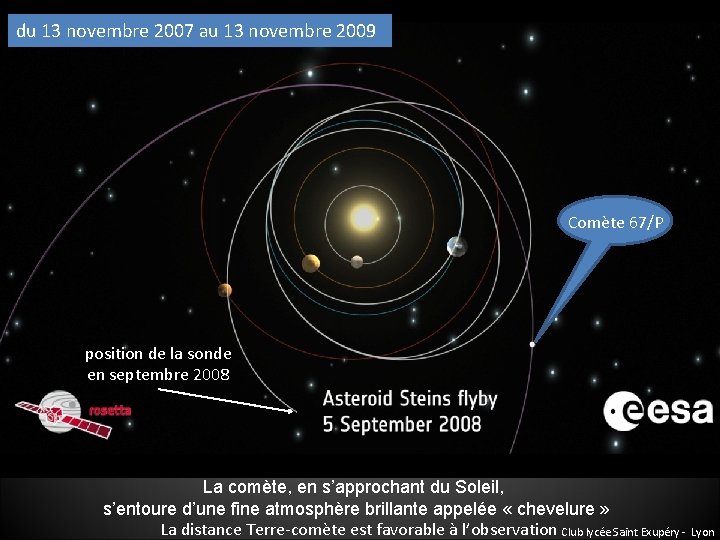

du 13 novembre 2007 au 13 novembre 2009 Comète 67/P position de la sonde en septembre 2008 La comète, en s’approchant du Soleil, s’entoure d’une fine atmosphère brillante appelée « chevelure » La distance Terre-comète est favorable à l’observation Club lycée Saint Exupéry - Lyon

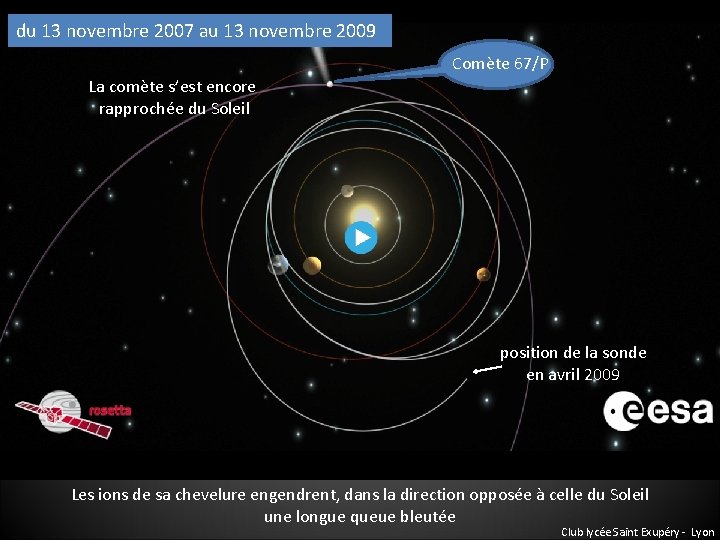

du 13 novembre 2007 au 13 novembre 2009 Comète 67/P La comète s’est encore rapprochée du Soleil position de la sonde en avril 2009 Les ions de sa chevelure engendrent, dans la direction opposée à celle du Soleil une longue queue bleutée Club lycée Saint Exupéry - Lyon

du 13 novembre 2007 au 13 novembre 2009 position de la sonde le 22 octobre 2009 Comète 67/P allumage de 4 moteurs axiaux de 10 Newtons chacun pendant 1 minute et 27 secondes Cette manœuvre permet de corriger la trajectoire de la sonde pour qu’elle passe à la distance prévue de la Terre le 13 novembre Club lycée Saint Exupéry - Lyon

du 13 novembre 2007 au 13 novembre 2009 Comète 67/P Un troisième survol de la Terre produit une nouvelle assistance gravitationnelle La vitesse de la sonde va à nouveau gagner 3, 6 km/s pour atteindre 38, 7 km/s Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 position de la sonde en avril 2010 Comète 67/P Rosetta est désormais sur une orbite très allongée dont l'apogée, est située à 5, 33 u. a. la nouvelle trajectoire de la sonde doit l'amener presque jusqu'à l'orbite de Jupiter Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 position de la sonde le 10 juillet 2010 En juillet 2010, la sonde traverse à nouveau la ceinture d’astéroïdes Comète 67/P Rosetta passe à 3 162 km de Lutetia Pour préparer ce survol, une manœuvre de correction de trajectoire avait été conduite le 18 juin Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 position de la sonde en mars 2011 Comète 67/P la trajectoire de la sonde va converger progressivement avec celle de la comète Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 La sonde s’éloigne du Soleil Ses panneaux solaires ne lui fournissent plus assez d’énergie position de la sonde en juin 2011 Comète 67/P la sonde est volontairement mise en sommeil pour 31 mois La surface des panneaux solaires a été dimensionnée pour pouvoir maintenir la sonde en état de fonctionnement minimum : (résistances chauffantes, exécution des programmes de contrôle de l'état de la sonde). Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 31 mois d’hibernation se sont écoulés position de la sonde en janvier 2014 après s'en être éloignée de 800 millions de kilomètres du Soleil, Rosetta se trouve désormais à 673 millions de km de celui-ci et à 9 millions de km de la comète Comète 67/P Réactivation de la sonde le rayonnement solaire est alors de nouveau suffisamment important pour fournir l'énergie nécessaire aux principaux systèmes Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 La sonde n’est plus qu’à 1 million de km de la comète position de la sonde en mai 2014 Comète 67/P entre mai et juillet huit manœuvres sont réalisées avec les moteurs-fusées pour réduire la vitesse de la sonde par rapport à la comète de 750 m/s à 1 m/s l'engin spatial est alors placé à proximité immédiate de la comète (environ 200 km) Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 les 3 et 6 août deux dernières manœuvres placent Rosetta sur une trajectoire à proximité de la comète position de la sonde Comète 67/P La sonde se rapproche par palier de 100 à 50 puis 30 km La force d’attraction gravitationnelle de la comète devient suffisamment importante pour maintenir la sonde sur une orbite elliptique La gravité est si faible que la sonde tourne autour de la comète à une vitesse de 10 cm/s Club lycée Saint Exupéry - Lyon

du 13 novembre 2009 au 12 novembre 2014 Le petit robot Philae se pose sur la comète 67/P Club lycée Saint Exupéry - Lyon

Cet exploit a été réussi grâce : à la connaissance des lois des mouvements des corps célestes établies par Képler (entre 1609 et 1619) à la loi de la gravitation établie par Newton (en 1687) à la précision des calculs réalisés à L’Institut de Mécanique céleste Club lycée Saint Exupéry LYON
