Vorlesung Prozessidentifikation Bestimmung von Ersatzsystemen zur Identifizierung gemessener Übergangsfunktionen 24. April 2002 Hochschule für Technik und Wirtschaft des Saarlandes Fachbereich Elektrotechnik Goebenstr. 40 66117 Saarbrücken April 2002 / Prozessidentifikation Blatt 3. 1 Prof. Dr. -Ing. Benedikt Faupel

Ermittlung von Ersatzübertragungssystemen Wichtige Identifikationsaufgabe Bestimmung eines Ersatzübertragungssystem auf Basis von Messdaten (Eingangs- und Ausgangssignale). Parametrischer Ansatz (grey box): • Struktur des Übertragungssystems wird angenommen (PTx-Glied, Übertragungsverhalten mit Ausgleich) • Die Wahl der Struktur muß mit dem Kurvenverlauf korrespondieren ! (z. B. : Kurvenverlauf ohne Ausgleich / PTx-Glied sinnlos). • Die Kenngrößen / Parameter des Übertragungssystem (Struktur) muß aus der vorliegenden Kurven ermittelt werden ! April 2002 / Prozessidentifikation Blatt 3. 2 Prof. Dr. -Ing. Benedikt Faupel

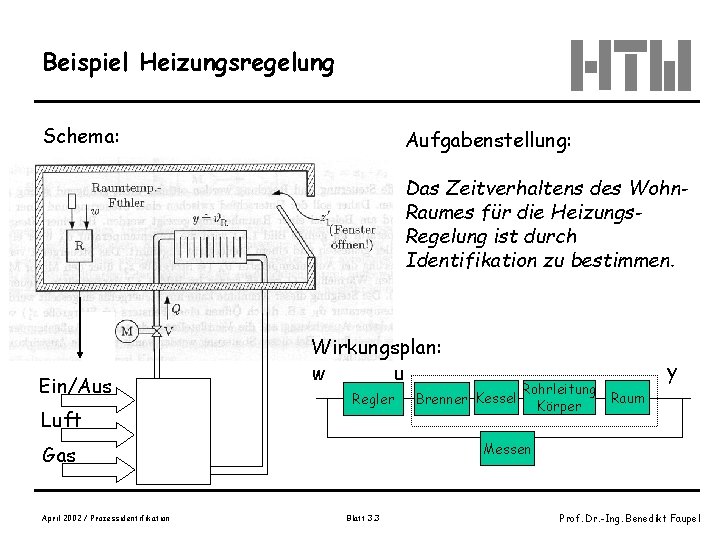

Beispiel Heizungsregelung Schema: Aufgabenstellung: Das Zeitverhaltens des Wohn. Raumes für die Heizungs. Regelung ist durch Identifikation zu bestimmen. Ein/Aus Luft Wirkungsplan: w u Regler Rohrleitung Raum Körper Messen Gas April 2002 / Prozessidentifikation Brenner Kessel y Blatt 3. 3 Prof. Dr. -Ing. Benedikt Faupel

Beispiel Heizungsregelung Wirkungsplan w u 1 Regler Brenner Kessel Leitung Körper y Raum Messen u 1 u 2 u 3 Brenner Kessel Pt PT 1 u 4 Rohrleitung Körper PT 1 y Raum PT 1 Für Identifikation Raumverhalten Kenntnis von u 4 erforderlich April 2002 / Prozessidentifikation Blatt 3. 4 Prof. Dr. -Ing. Benedikt Faupel

Vorgehensweise Einfachster Fall: Suche als Ersatzsystem ein System 1. Ordnung (PT 1 -Glied) Vorgehen: • Ermittlung / Einzeichnen der Anstiegstangente im Wendepunkt des Kurvenverlaufes • Bestimmung der Verzugszeit (Tu) und Ausgleichszeit (Tg) • Bestimmung des Proportionalbeiwertes K aus y( ) und u 0 K = y( )/u 0 • K, Tu und Tg bestimmen die Parameter des Ersatzsystems Hinweise für die praktische Anwendung: • Konstruktion der Wendetangenten • Bewertung zur Modellgüte / Fehler & Unterschiede Ersatz-/ Ursprungssystem April 2002 / Prozessidentifikation Blatt 3. 5 Prof. Dr. -Ing. Benedikt Faupel

Ersatzsystem PT 1 April 2002 / Prozessidentifikation Blatt 3. 6 Prof. Dr. -Ing. Benedikt Faupel

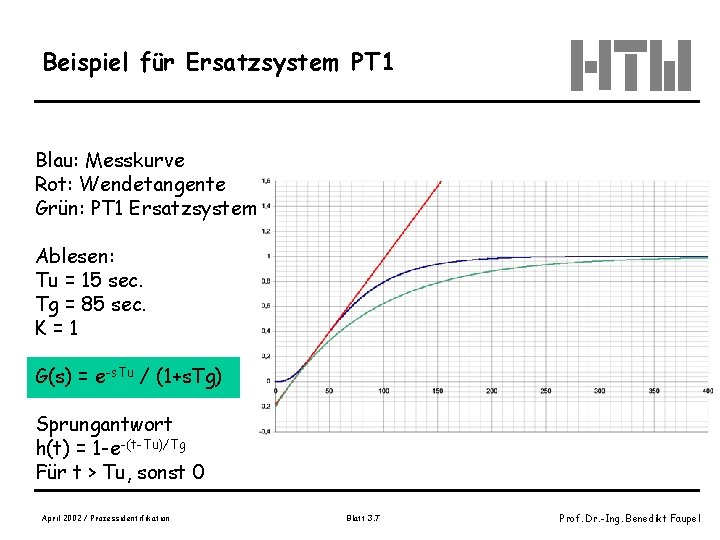

Beispiel für Ersatzsystem PT 1 Blau: Messkurve Rot: Wendetangente Grün: PT 1 Ersatzsystem Ablesen: Tu = 15 sec. Tg = 85 sec. K=1 G(s) = e-s. Tu / (1+s. Tg) Sprungantwort h(t) = 1 -e-(t-Tu)/Tg Für t > Tu, sonst 0 April 2002 / Prozessidentifikation Blatt 3. 7 Prof. Dr. -Ing. Benedikt Faupel

Ersatzsystem höherer Ordnung Fall 2: Ersatzsystem höherer Ordnung n > 1 (ab PT 2 -Glied) Ersatzsystem mit gleicher Zeitkonstanten Vorgehen: • Ermittlung / Einzeichnen der Anstiegstangente im Wendepunkt des Kurvenverlaufes • Bestimmung der Verzugszeit (Tu) und Ausgleichszeit (Tg) • Bestimmung des Proportionalbeiwertes K aus y( ) und u 0 K = y( )/u 0 • Bestimmung der Ordnung des Systems • K, Tu und Tg bestimmen die Parameter des Ersatzsystems April 2002 / Prozessidentifikation Blatt 3. 8 Prof. Dr. -Ing. Benedikt Faupel

Mathematische Betrachtung Wendepunkt Definition des Wendepunktes (mathematisch) Wendepunkt bedeutet mathematisch: • 1. Ableitung im WP Max/Mini • 2. Ableitung O-stelle im WP Wir finden Wendepunkt der Sprungantwort in dem Zeitpunkt, wo sich das Maximum / Minimum der Ableitungskurve (Gewichtsfunktion) befindet. . g(t) = y(t) = K / Tn · tn-1/ (n-1)! · e-t/T PTn-Glied gleiche Zeitkonst. April 2002 / Prozessidentifikation Blatt 3. 9 Prof. Dr. -Ing. Benedikt Faupel

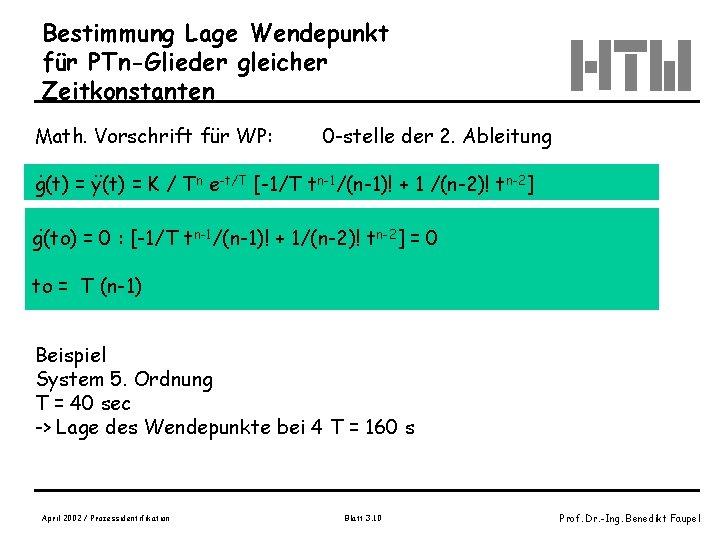

Bestimmung Lage Wendepunkt für PTn-Glieder gleicher Zeitkonstanten Math. Vorschrift für WP: 0 -stelle der 2. Ableitung . . . g(t) = y(t) = K / Tn e-t/T [-1/T tn-1/(n-1)! + 1 /(n-2)! tn-2]. g(to) = 0 : [-1/T tn-1/(n-1)! + 1/(n-2)! tn-2] = 0 to = T (n-1) Beispiel System 5. Ordnung T = 40 sec -> Lage des Wendepunkte bei 4 T = 160 s April 2002 / Prozessidentifikation Blatt 3. 10 Prof. Dr. -Ing. Benedikt Faupel

Wert der Gewichtsfunktion im Zeitpunkt to (Wendepunkt) g(t) = y(t) = K / Tn · tn-1/ (n-1)! · e-t/T mit to = T (n-1) und Einsetzen ergibt g(to) = y(to) = K / Tn · ton-1/ (n-1)! · e-to/T g(to) = y(to) = K / Tn · Tn-1 (n-1)n-1/ (n-1)! · e-T(n-1)/T g(to) = y(to) = K / T · (n-1)n-1 / (n-1)! · e-(n-1) Ergebnis: • mit zunehmender Ordnungszahl wird das Maximum kleiner • Anstieg der Sprungantwort wird im Wendepunkt daher flacher • für n = 1 (PT 1 -Glied) existiert kein Wendepunkt • Maximum g(to) befindet sich im O-punkt (PT 1 -Glied) April 2002 / Prozessidentifikation Blatt 3. 11 Prof. Dr. -Ing. Benedikt Faupel

Kurvenverläufe Sprung- und Gewichtsfunktion PTn-Glieder mit gleicher Zeitkonstanten April 2002 / Prozessidentifikation Blatt 3. 12 Prof. Dr. -Ing. Benedikt Faupel

Kennpunkte der Sprungantwort PTn-Glieder mit gleicher Zeit T yq Kennwerte: • Tu • Tg • yq • tq April 2002 / Prozessidentifikation Verzugszeit Ausgleichszeit Wert der Sprungantwort im Wendepunkt Zeitpunkt des Wendepunktes Blatt 3. 13 Prof. Dr. -Ing. Benedikt Faupel

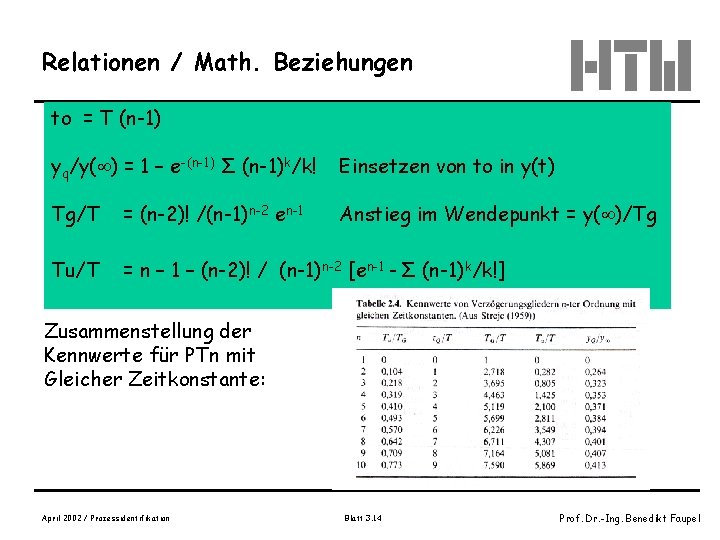

Relationen / Math. Beziehungen to = T (n-1) yq/y( ) = 1 – e-(n-1) Σ (n-1)k/k! Einsetzen von to in y(t) Tg/T = (n-2)! /(n-1)n-2 en-1 Anstieg im Wendepunkt = y( )/Tg Tu/T = n – 1 – (n-2)! / (n-1)n-2 [en-1 - Σ (n-1)k/k!] Zusammenstellung der Kennwerte für PTn mit Gleicher Zeitkonstante: April 2002 / Prozessidentifikation Blatt 3. 14 Prof. Dr. -Ing. Benedikt Faupel

Fazit Tu / Tg ist nicht von T abhängig, sondern von der Ordnung n ! Es gilt näherungsweise für 1 <= n <= 7: n 10 Tu /Tg + 1 Mit Bestimmung der Kennwerte Tg, Tu, und y( ) können unmittelbar Die Werte für K, T und n bestimmt werden und damit ein Ersatz. System PTn für gleiche Zeitkonstanten angegeben werden G(s) = K / (1 + s. T)n April 2002 / Prozessidentifikation Blatt 3. 15 Prof. Dr. -Ing. Benedikt Faupel

Beispiel für Ersatzsystem (höherer Ordnung) Blau: Messkurve Rot: Wendetangente Grün: PT 1 Ersatzsystem Pink: PT 3 -Ersatzsystem Ablesen: Tu = 15 sec. Tg = 85 sec. K=1 n = 1 O Tu/Tg +1 n=3 T = to/2 = 20 sec G(s) = 1 / (1+s. T)3 April 2002 / Prozessidentifikation Sprungantwort: h(t) = 1 – e-t/T[1 + t/T + ½ t 2/T 2] Blatt 3. 16 Prof. Dr. -Ing. Benedikt Faupel

Alternative Verfahren zur Findung Ersatzsysteme (1) Strategie: • Feststellen von Totzeiten • Bei Totzeit Verschieben um Tt • Konstruktion der Wendetangenten • Bestimmung der Ordnung über Verhältnis y. WT(o)/y( ) • Ansatz für n=2 mit PT 2 -Glied und 2 verschiedenen Zeitkonstanten • Ansatz für n>= 2 mit PTn-Glied mit gleicher oder harmonisch gestaffelter Zeitkonstanten April 2002 / Prozessidentifikation Blatt 3. 17 Prof. Dr. -Ing. Benedikt Faupel

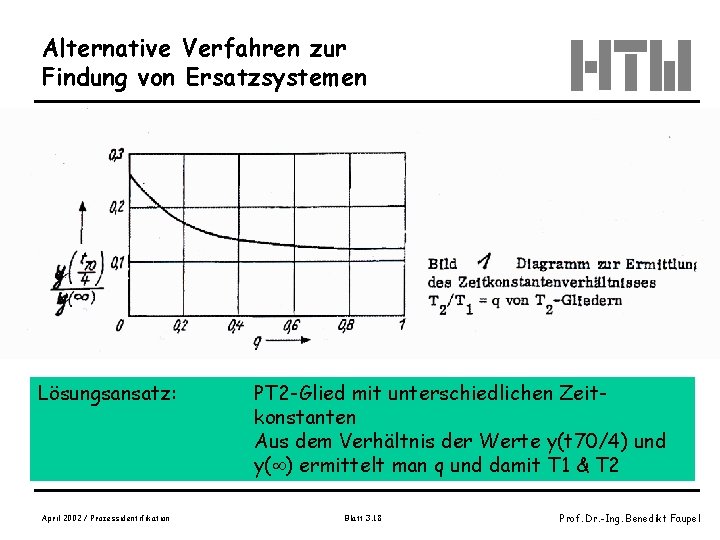

Alternative Verfahren zur Findung von Ersatzsystemen Lösungsansatz: April 2002 / Prozessidentifikation PT 2 -Glied mit unterschiedlichen Zeitkonstanten Aus dem Verhältnis der Werte y(t 70/4) und y( ) ermittelt man q und damit T 1 & T 2 Blatt 3. 18 Prof. Dr. -Ing. Benedikt Faupel

Alternative Verfahren zur Findung von Ersatzsystemen (2) Bestimmung des PTx-Gliedes für gleiche und verschiedene Zeitkonstanten: Aus dem Verhältnis der Sprung. Antwortwerte y(t 63/2) und y( ) ist n und D(n) festlegt. April 2002 / Prozessidentifikation Blatt 3. 19 Prof. Dr. -Ing. Benedikt Faupel

Verfahren nach Radtke April 2002 / Prozessidentifikation Blatt 3. 20 Prof. Dr. -Ing. Benedikt Faupel

Verfahren nach Sponer April 2002 / Prozessidentifikation Blatt 3. 21 Prof. Dr. -Ing. Benedikt Faupel

Anwendungsbeispiel Kurvenverlauf: PT 3 -Ersatzsystem Excel-Beispiel : PTx-Kurve mit 1. und 2. Ableitung PTx-Kurve mit Wendetangente PTx-Kurve mit Bestimmung der Verzugszeit (Tu) PTx-Kurve mit Bestimmung der Ausgleichszeit (Tg) PTx-Kurve mit Ersatzsystem als PT 1 -Glied PTx-Kurve mit Ersatzsystem nach n = 10 Tu/Tg + 1 April 2002 / Prozessidentifikation Blatt 3. 22 Prof. Dr. -Ing. Benedikt Faupel

Erfahrungswerte zur Reglereinstellung für technische Prozesse Über die Regelbarkeit von Prozessen gibt das Zeitverhältnis Tu/Tg Aufschluss: gut regelbar noch regelbar schwer regelbar Aus der Sprungantwort eines Systems mit Ausgleich kann direkt auf die Regelbarkeit geschlossen werden (Faustformel). Quelle: Samal April 2002 / Prozessidentifikation Blatt 3. 23 Prof. Dr. -Ing. Benedikt Faupel

Einstellungsregeln für Regelstrecken und Regler Wenn gilt: Tg/Tu > 3 können die Regeln nach Chien, Hrones und Rewick angewendet werden. Führungsverhalten Reglerart Aperiodischer Verlauf ü=0 P-Regler KR PI-Regler KR Regelverlauf mit 20% Überschwingen TN PID-Regler KR TN TV April 2002 / Prozessidentifikation Blatt 3. 24 Prof. Dr. -Ing. Benedikt Faupel

Beispiel für Regelkreis Messkurve zur Regelstrecke: Gesucht: Einstellung eines PI-Reglers nach Chien, Hrones und Rewick für minimales Überschwingen! April 2002 / Prozessidentifikation Blatt 3. 25 Prof. Dr. -Ing. Benedikt Faupel

Beispiel für Regelkreis Messkurve zur Regelstrecke: Gesucht: Einstellung eines PI-Reglers nach Chien, Hrones und Rewick für Überschwingen von 20%! April 2002 / Prozessidentifikation Blatt 3. 26 Prof. Dr. -Ing. Benedikt Faupel
