Voertuigbediener theorie Drag Drop oefeningen Drag Drop 2
Voertuigbediener theorie Drag & Drop oefeningen

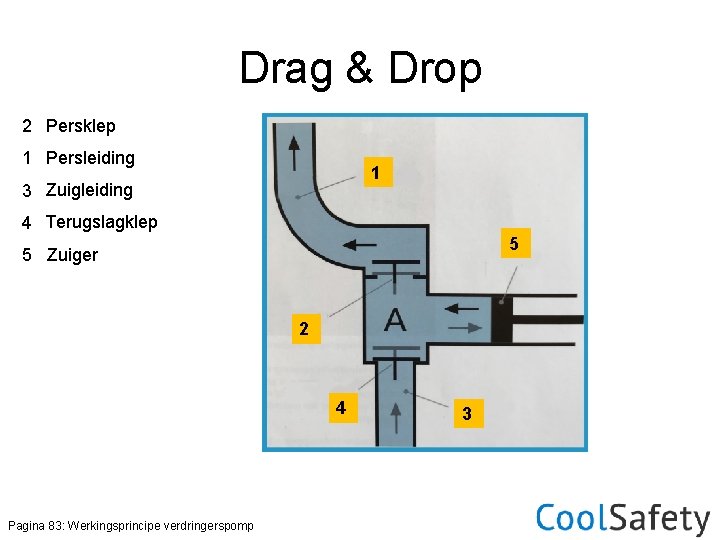

Drag & Drop 2 Persklep 1 Persleiding 1 3 Zuigleiding 4 Terugslagklep 5 5 Zuiger 2 4 Pagina 83: Werkingsprincipe verdringerspomp 3

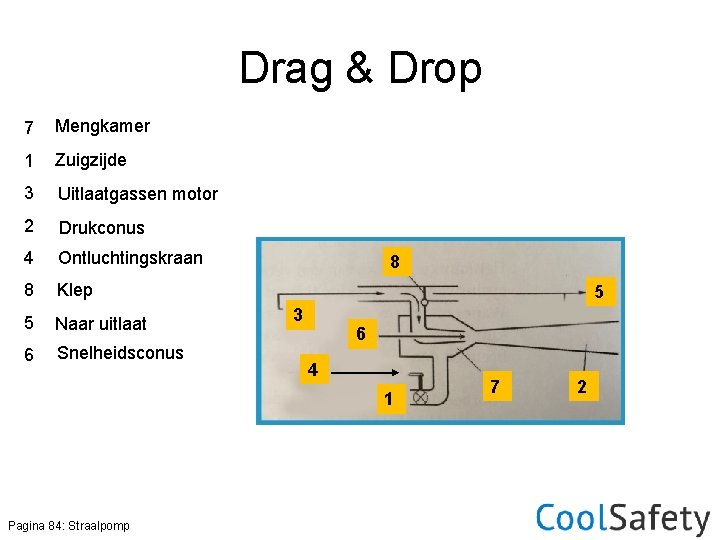

Drag & Drop 7 Mengkamer 1 Zuigzijde 3 Uitlaatgassen motor 2 Drukconus 4 Ontluchtingskraan 8 Klep 5 Naar uitlaat 6 Snelheidsconus 8 5 3 6 4 1 Pagina 84: Straalpomp 7 2

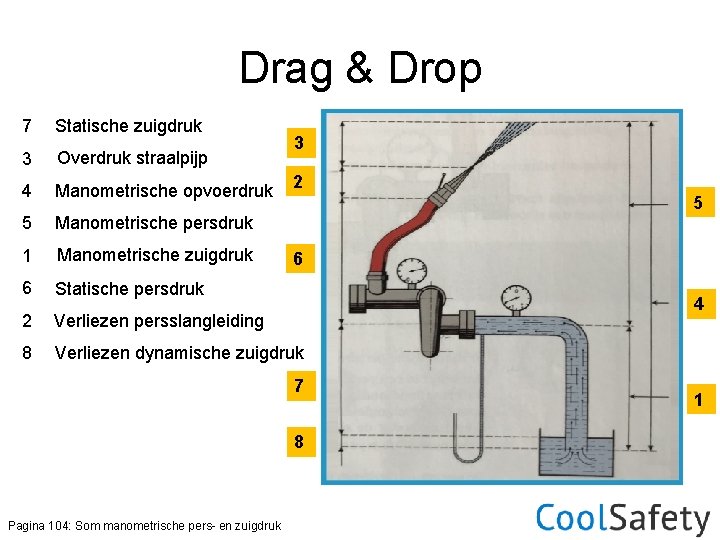

Drag & Drop 7 Statische zuigdruk 3 Overdruk straalpijp 4 Manometrische opvoerdruk 5 Manometrische persdruk 1 Manometrische zuigdruk 6 Statische persdruk 2 Verliezen persslangleiding 8 Verliezen dynamische zuigdruk 3 2 5 6 4 7 8 Pagina 104: Som manometrische pers- en zuigdruk 1

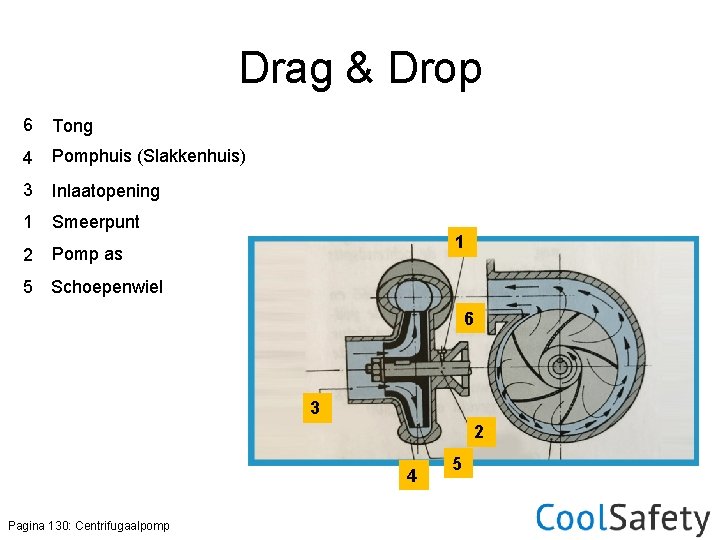

Drag & Drop 6 Tong 4 Pomphuis (Slakkenhuis) 3 Inlaatopening 1 Smeerpunt 2 Pomp as 1 5 Schoepenwiel 6 3 2 4 Pagina 130: Centrifugaalpomp 5

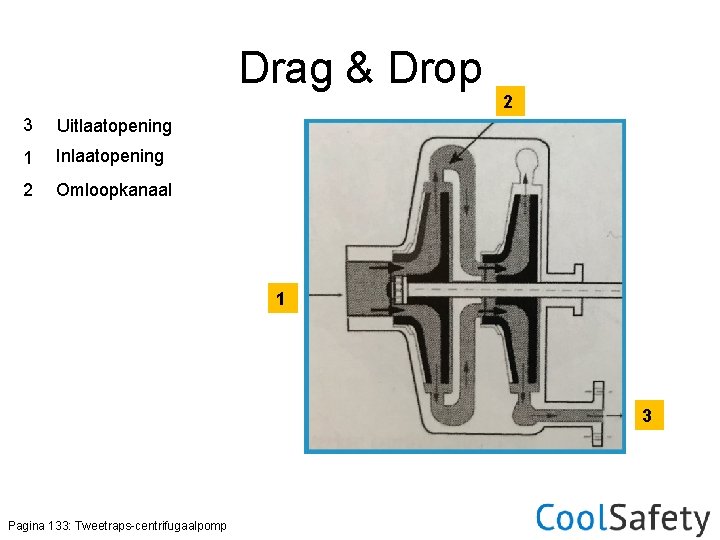

Drag & Drop 3 Uitlaatopening 1 Inlaatopening 2 Omloopkanaal 2 1 3 Pagina 133: Tweetraps-centrifugaalpomp
Drag & Drop 4 Tandwielkast 2 HD Pomp 3 LD Pomp 5 Filter 6 Waterringpomp 1 Koppeling 4 2 5 6 1 3 Pagina 135: Schema combinatiepomp met tandwielaandrijving
Drag & Drop 2 Hogedruk waaier 1 Lagedruk waaier 3 Ontluchting 3 2 1 Pagina 135: Opengewerkte combinatiepomp

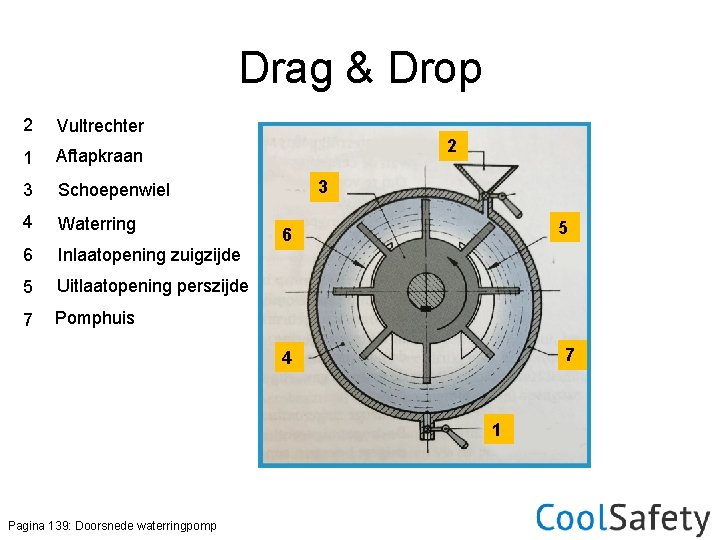

Drag & Drop 2 Vultrechter 1 Aftapkraan 3 Schoepenwiel 4 Waterring 6 Inlaatopening zuigzijde 5 Uitlaatopening perszijde 7 Pomphuis 2 3 5 6 7 4 1 Pagina 139: Doorsnede waterringpomp

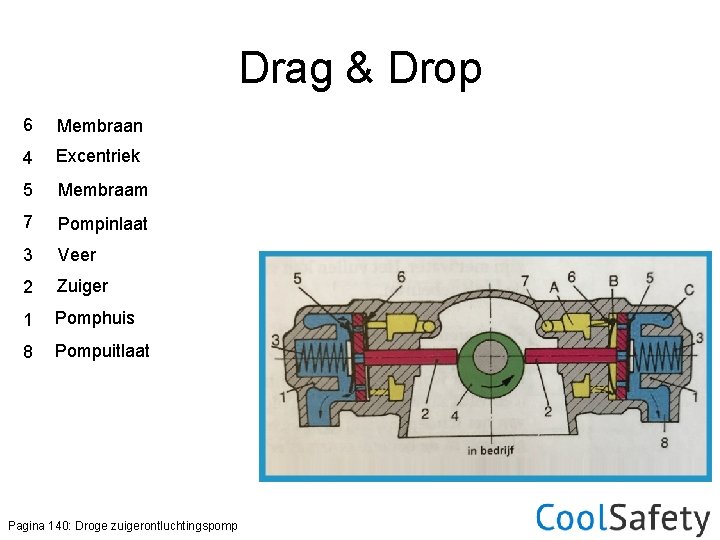

Drag & Drop 6 Membraan 4 Excentriek 5 Membraam 7 Pompinlaat 3 Veer 2 Zuiger 1 Pomphuis 8 Pompuitlaat Pagina 140: Droge zuigerontluchtingspomp

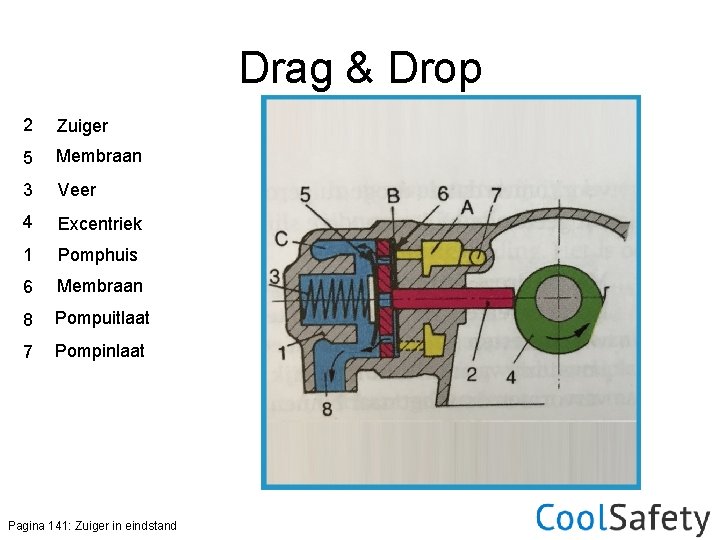

Drag & Drop 2 Zuiger 5 Membraan 3 Veer 4 Excentriek 1 Pomphuis 6 Membraan 8 Pompuitlaat 7 Pompinlaat Pagina 141: Zuiger in eindstand
Drag & Drop 8 Pompuitlaat 5 Membraan 6 Membraan 7 Pompinlaat 4 Excentriek 3 Veer 1 Pomphuis 2 Zuiger Pagina 141: Zuigerontluchting bij 3 bar druk

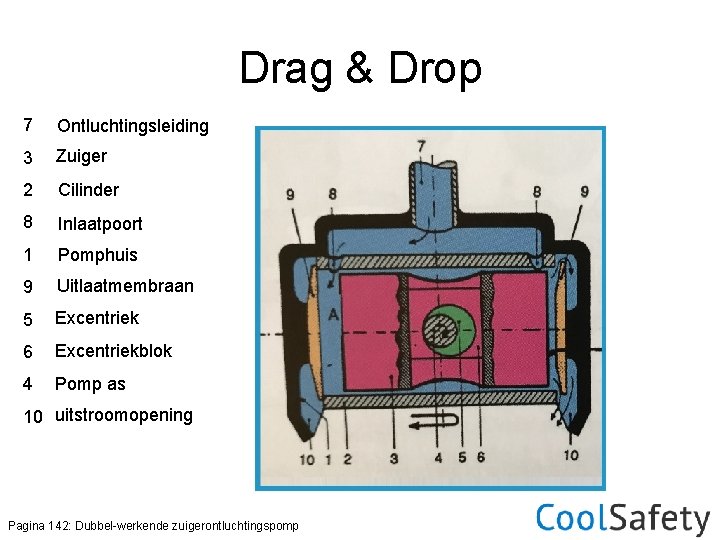

Drag & Drop 7 Ontluchtingsleiding 3 Zuiger 2 Cilinder 8 Inlaatpoort 1 Pomphuis 9 Uitlaatmembraan 5 Excentriek 6 Excentriekblok 4 Pomp as 10 uitstroomopening Pagina 142: Dubbel-werkende zuigerontluchtingspomp
Drag & Drop 2 Bajonetstuk 1 Binnendeksel 3 Draadspil 4 Capaciteit 2 6 Straatpot 1 5 Leegloopinrichting 4 3 6 5 Pagina 150: Ondergrondse brandkraan
Drag & Drop 5 Klep 2 Blinde perskoppeling 3 Draadspil 6 Aansluiting koppeling 4 Leegloopinrichting 1 Huis 3 6 2 1 4 5 Pagina 151: Bovengrondse brandkraan
Drag & Drop 5 Filter 4 3 Grondwaterspiegel 2 4 Maaiveld 8 2 Straatpot 6 Stijgbuis 1 Zandvang 7 Stijgbuis (verwijd) 8 Putdeksel 3 7 6 5 1 Pagina 153: Open geboorde put
Drag & Drop 6 Zonk 4 Afsluitschuif 5 Inspectieschacht 3 Brandput 2 Vuilrooster 1 Brandput 4 5 2 6 Pagina 154: Bluswaterriool 1 3

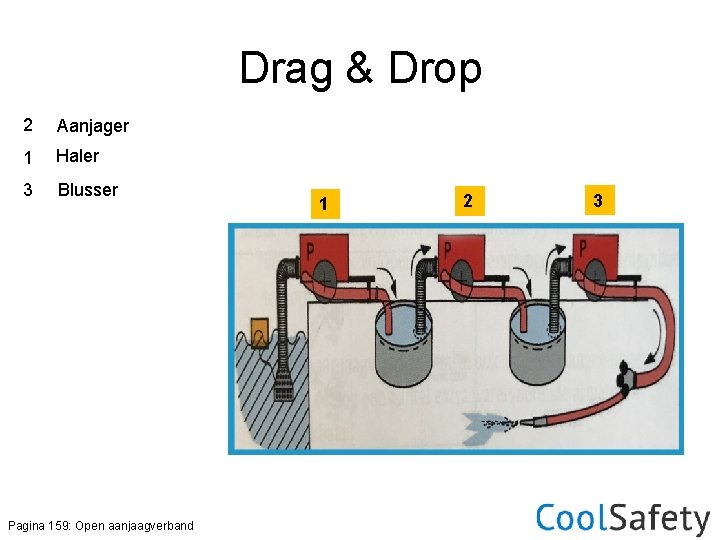

Drag & Drop 2 Aanjager 1 Haler 3 Blusser Pagina 159: Open aanjaagverband 1 2 3

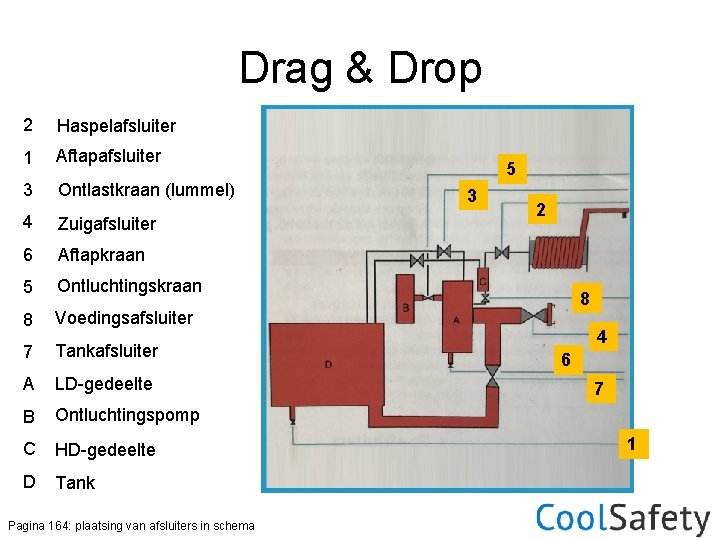

Drag & Drop 2 Haspelafsluiter 1 Aftapafsluiter 3 Ontlastkraan (lummel) 4 Zuigafsluiter 6 Aftapkraan 5 Ontluchtingskraan 8 Voedingsafsluiter 7 Tankafsluiter A LD-gedeelte B Ontluchtingspomp C HD-gedeelte D Tank Pagina 164: plaatsing van afsluiters in schema 5 3 2 8 4 6 7 1

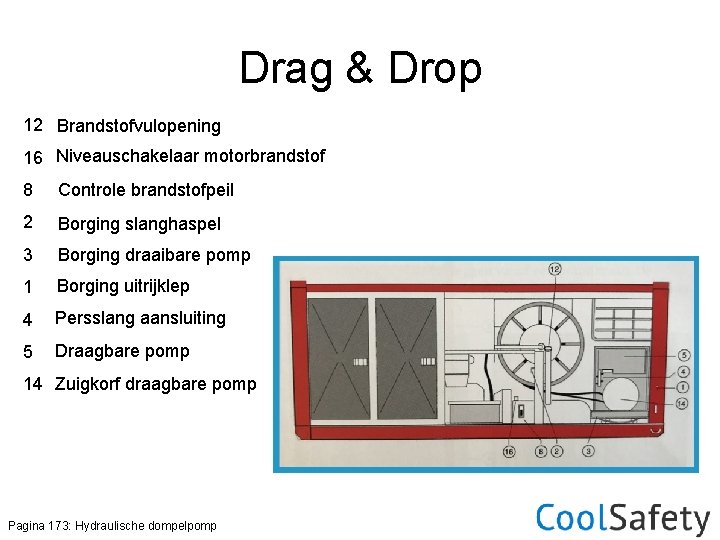

Drag & Drop 12 Brandstofvulopening 16 Niveauschakelaar motorbrandstof 8 Controle brandstofpeil 2 Borging slanghaspel 3 Borging draaibare pomp 1 Borging uitrijklep 4 Persslang aansluiting 5 Draagbare pomp 14 Zuigkorf draagbare pomp Pagina 173: Hydraulische dompelpomp

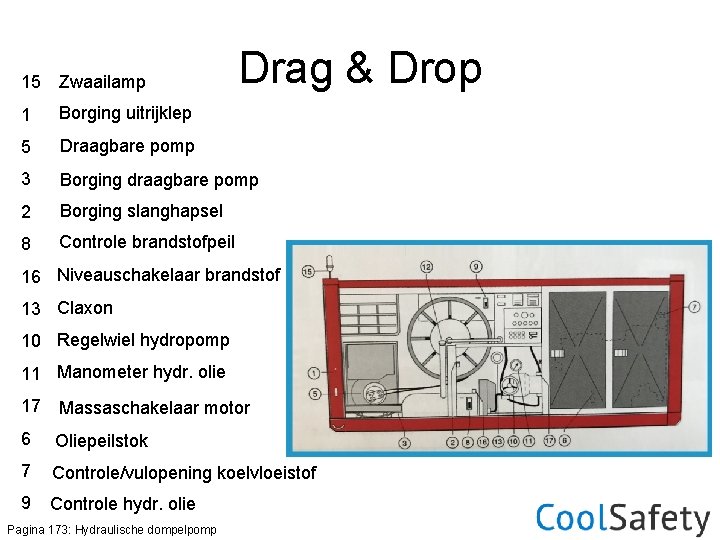

15 Zwaailamp Drag & Drop 1 Borging uitrijklep 5 Draagbare pomp 3 Borging draagbare pomp 2 Borging slanghapsel 8 Controle brandstofpeil 16 Niveauschakelaar brandstof 13 Claxon 10 Regelwiel hydropomp 11 Manometer hydr. olie 17 Massaschakelaar motor 6 Oliepeilstok 7 Controle/vulopening koelvloeistof 9 Controle hydr. olie Pagina 173: Hydraulische dompelpomp
Drag & Drop 1 Drijflichaam 2 Frame 3 Koppeling 150 mm 4 Zuigkorf 5 Waaier 6 Pomphuis 7 Wiel 8 Tussenhuis 9 Afdichting 10 Draaikoppeling 11 Hydromotor Pagina 173: Hydraulische dompelpomp
20 Signaallamp 1 Drag & Drop 35 Drukknop motorsport 21 Toerenteller 36 Starthandel dieselmotor 22 Signaallamp 2 37 Zekeringhouder 23 Thermometer hydr olie 38 Aansl mobilofoon 24 Thermometer koelvloeistor 25 Manometer motorolie 26 Dynamo laadspanning 27 Bedrijfsurenteller 28 Sign. Koelvloeistof/oliedruk 29 Sign. dynamolaadstroom 30 Sign. gloeispiraal 31 Resetknop 32 Schakel. zwaailicht 33 Schakel. werklamp 34 Schakel. binnenverlichting Pagina 174: Instrumentenpaneel DP

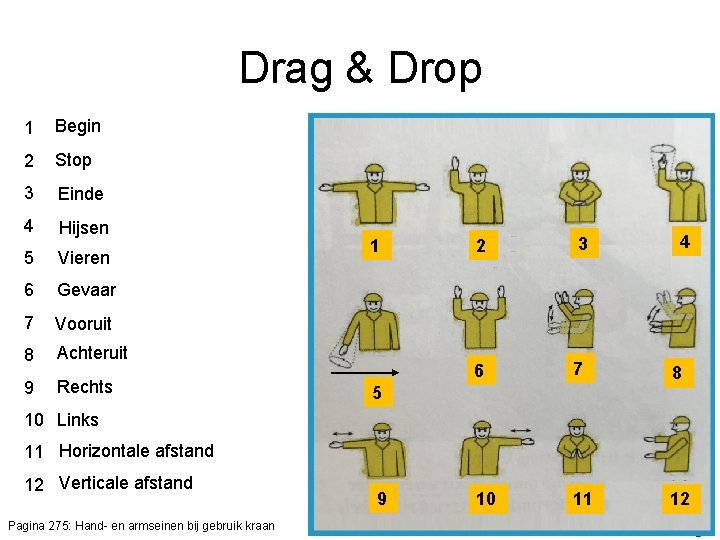

Drag & Drop 1 Begin 2 Stop 3 Einde 4 Hijsen 5 Vieren 6 Gevaar 7 Vooruit 8 Achteruit 9 Rechts 1 4 2 3 6 7 8 10 11 12 5 10 Links 11 Horizontale afstand 12 Verticale afstand Pagina 275: Hand- en armseinen bij gebruik kraan 9
