Vodonepropustné betony – PERMACRETE® Robert Coufal Vladimír Veselý

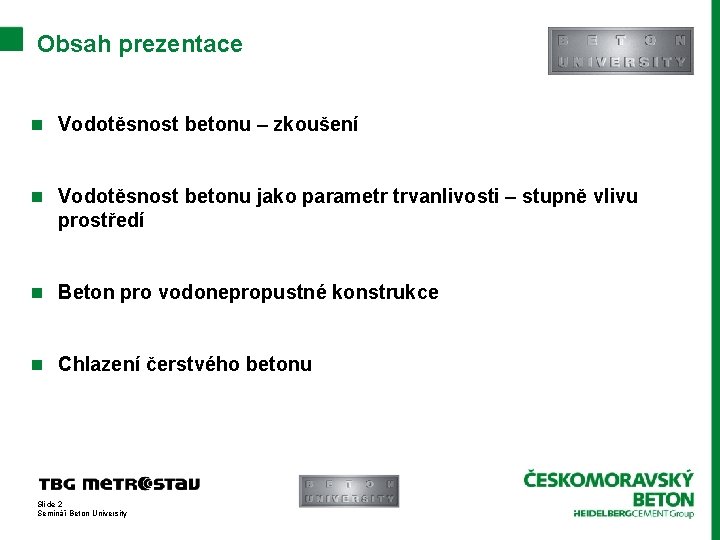

Obsah prezentace n Vodotěsnost betonu – zkoušení n Vodotěsnost betonu jako parametr trvanlivosti – stupně vlivu prostředí n Beton pro vodonepropustné konstrukce n Chlazení čerstvého betonu Slide 2 Seminář Beton University

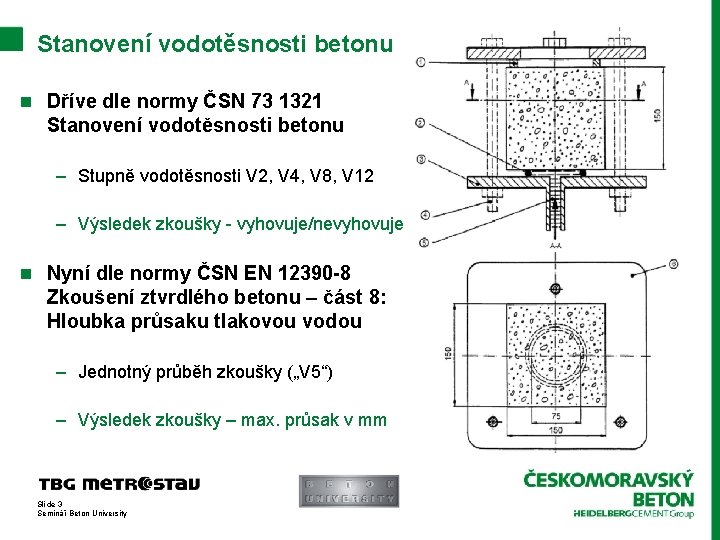

Stanovení vodotěsnosti betonu n Dříve dle normy ČSN 73 1321 Stanovení vodotěsnosti betonu – Stupně vodotěsnosti V 2, V 4, V 8, V 12 – Výsledek zkoušky - vyhovuje/nevyhovuje n Nyní dle normy ČSN EN 12390 -8 Zkoušení ztvrdlého betonu – část 8: Hloubka průsaku tlakovou vodou – Jednotný průběh zkoušky („V 5“) – Výsledek zkoušky – max. průsak v mm Slide 3 Seminář Beton University

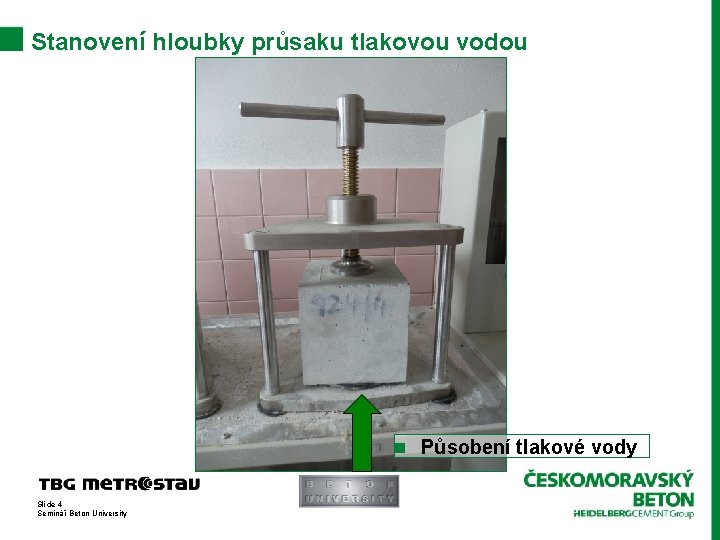

Stanovení hloubky průsaku tlakovou vodou n Působení tlakové vody Slide 4 Seminář Beton University
Stanovení hloubky průsaku tlakovou vodou n Působení tlakové vody n Maximální průsak Slide 5 Seminář Beton University

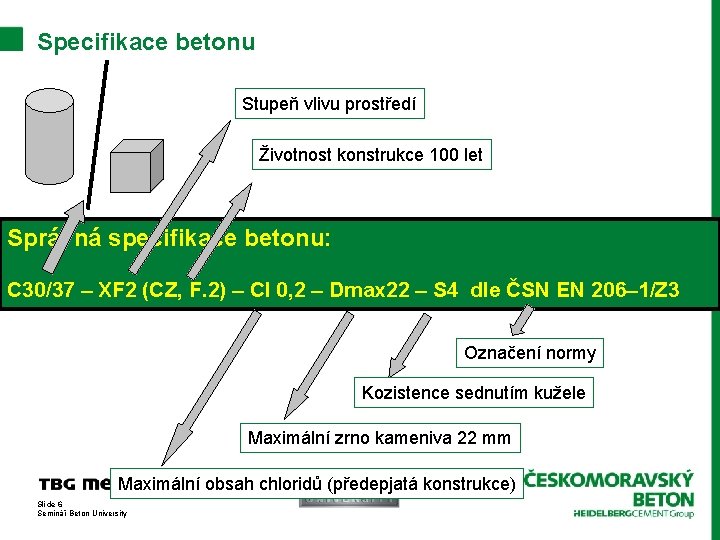

Specifikace betonu Stupeň vlivu prostředí Životnost konstrukce 100 let Správná specifikace betonu: C 30/37 – XF 2 (CZ, F. 2) – Cl 0, 2 – Dmax 22 – S 4 dle ČSN EN 206– 1/Z 3 Označení normy Kozistence sednutím kužele Maximální zrno kameniva 22 mm Maximální obsah chloridů (předepjatá konstrukce) Slide 6 Seminář Beton University
Vodotěsný beton ≠ beton pro vodonepropustné konstrukce n Ve výše uvedených případech je omezení průsaku tlakovou vodou pouze parametrem pro zajištění trvanlivosti v daném prostředí n Beton pro vodonepropustné konstrukce musí splnit další požadavky – Dobrá zpracovatelnost => vysoká hutnost betonu – Nízké hydratační teplo – Nízké objemové změny – Vysoká pevnost v tahu za ohybu Slide 7 Seminář Beton University
Beton pro vodonepropustné konstrukce n Slide 8 Seminář Beton University ® PERMACRETE
Permacrete® - 2 úrovně zpracovatelnosti n 1) S 5 – Sednutí Abramsova kužele ≥ 220 mm n 2) SF 1 – Rozlití Abramsova kužele 550 – 650 mm Dobrá zpracovatelnost je vhodná pro zamezení hnízd v betonu Slide 9 Seminář Beton University

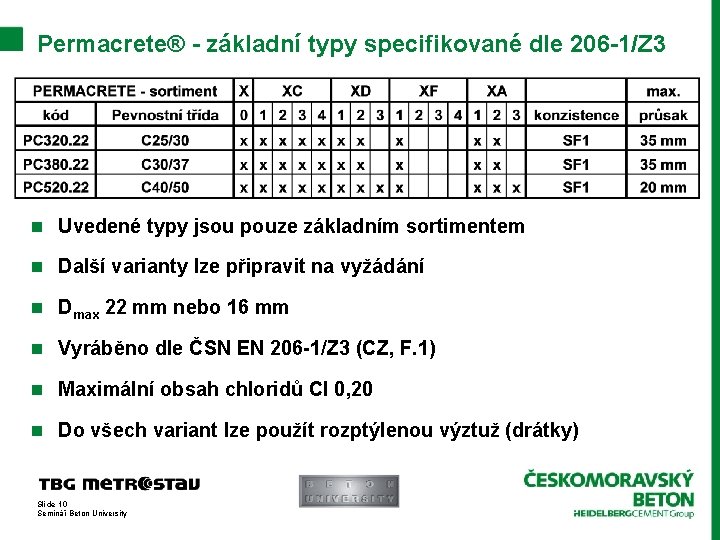

Permacrete® - základní typy specifikované dle 206 -1/Z 3 n Uvedené typy jsou pouze základním sortimentem n Další varianty lze připravit na vyžádání n Dmax 22 mm nebo 16 mm n Vyráběno dle ČSN EN 206 -1/Z 3 (CZ, F. 1) n Maximální obsah chloridů Cl 0, 20 n Do všech variant lze použít rozptýlenou výztuž (drátky) Slide 10 Seminář Beton University

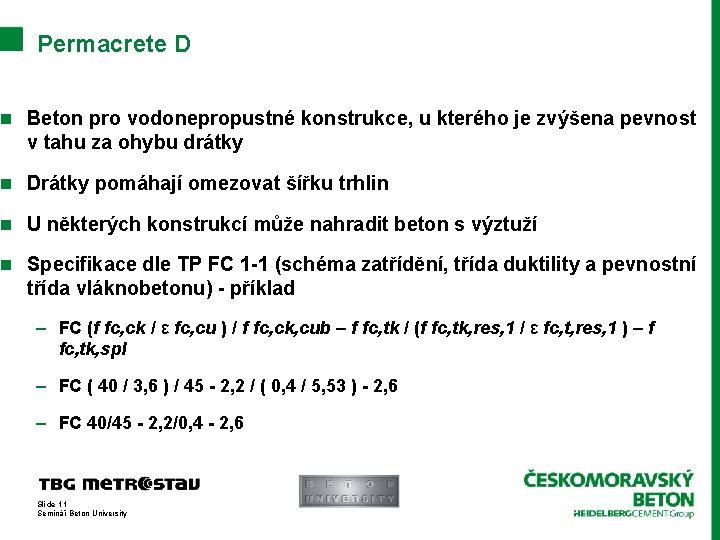

Permacrete D n Beton pro vodonepropustné konstrukce, u kterého je zvýšena pevnost v tahu za ohybu drátky n Drátky pomáhají omezovat šířku trhlin n U některých konstrukcí může nahradit beton s výztuží n Specifikace dle TP FC 1 -1 (schéma zatřídění, třída duktility a pevnostní třída vláknobetonu) - příklad – FC (f fc, ck / ε fc, cu ) / f fc, ck, cub – f fc, tk / (f fc, tk, res, 1 / ε fc, t, res, 1 ) – f fc, tk, spl – FC ( 40 / 3, 6 ) / 45 - 2, 2 / ( 0, 4 / 5, 53 ) - 2, 6 – FC 40/45 - 2, 2/0, 4 - 2, 6 Slide 11 Seminář Beton University

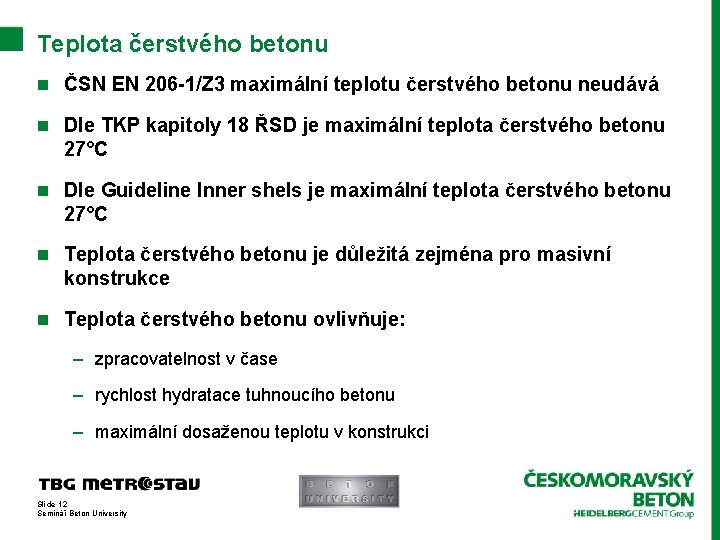

Teplota čerstvého betonu n ČSN EN 206 -1/Z 3 maximální teplotu čerstvého betonu neudává n Dle TKP kapitoly 18 ŘSD je maximální teplota čerstvého betonu 27°C n Dle Guideline Inner shels je maximální teplota čerstvého betonu 27°C n Teplota čerstvého betonu je důležitá zejména pro masivní konstrukce n Teplota čerstvého betonu ovlivňuje: – zpracovatelnost v čase – rychlost hydratace tuhnoucího betonu – maximální dosaženou teplotu v konstrukci Slide 12 Seminář Beton University
Chlazení betonu kapalným dusíkem - postup 1. Výroba betonu standardním způsobem 2. Přistavení autodomíchávače k dávkovací plošině 3. Připnutí dávkovacího zařízení na násypku bubnu autodomíchávače 4. Dávkování kapalného dusíku cyklováním 5. Odpojení zařízení a odjezd na stavbu Slide 13 Seminář Beton University
Závěry n Volba dobře navrženého betonu je základní, ale zdaleka ne jedinou podmínkou pro úspěšnou realizaci vodonepropustné konstrukce n Vodotěsnost betonu (maximální průsak) může být: – Parametr trvanlivosti betonu – Jeden z mnoha požadavků na beton pro vodonepropustnou konstrukci n Skupina betonů Permacrete® splňuje požadavky kladené na beton pro vodonepropustné konstrukce Slide 14 Seminář Beton University
Děkuji Vám za pozornost… Kontakt: Ing. Robert Coufal, Ph. D. TBG METROSTAV s. r. o. robert. coufal@tbg-beton. cz Ing. Vladimír Veselý BETOTECH s. r. o. vladimir. vesely@betotech. cz
