Vodkov autobus Pn Zelen ekolg Konaj loklne mysli

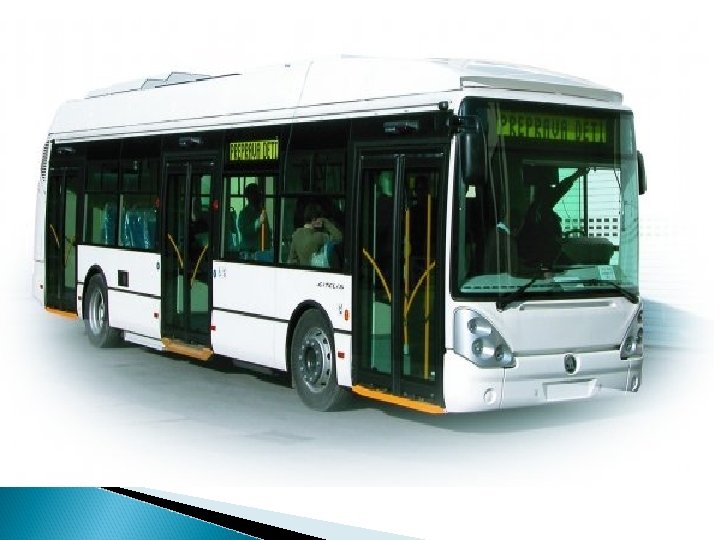

Vodíkový autobus.

Pán Zelený ekológ

„Konaj lokálne, mysli globálne. “ ozónová vrstva = ochrana života nebezpečenstvo ozónovej vrstvy (freóny, halóny) Thomas Midgley – 1928 – freóny aerosolové spreje čistiace prostriedky farby a riedidlá plastické obaly - vysoká chemická stabilita (desiatky rokov) - stále len v troposfére - štiepia sa v stred. časti stratosféry – rozklad ozónu

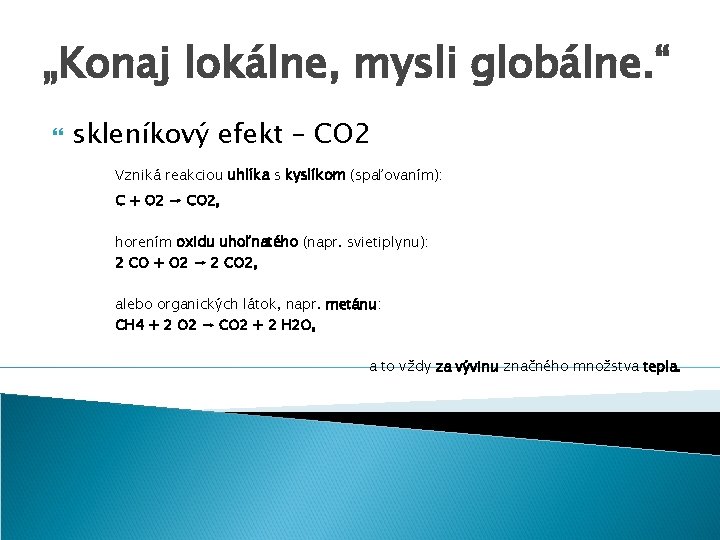

„Konaj lokálne, mysli globálne. “ skleníkový efekt – CO 2 Vzniká reakciou uhlíka s kyslíkom (spaľovaním): C + O 2 → CO 2, horením oxidu uhoľnatého (napr. svietiplynu): 2 CO + O 2 → 2 CO 2, alebo organických látok, napr. metánu: CH 4 + 2 O 2 → CO 2 + 2 H 2 O, a to vždy za vývinu značného množstva tepla.

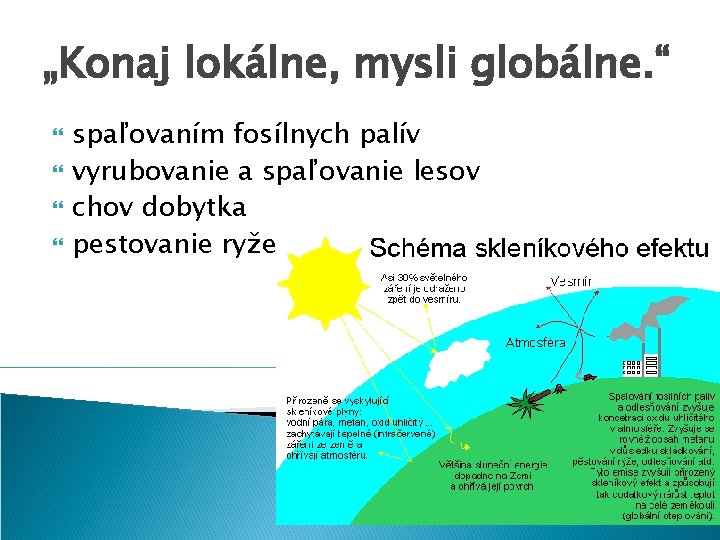

„Konaj lokálne, mysli globálne. “ spaľovaním fosílnych palív vyrubovanie a spaľovanie lesov chov dobytka pestovanie ryže

„Konaj lokálne, mysli globálne. “ emisie – doprava – 10 mld. m 3/rok C 02 — oxid uhličitý. H 2 O — voda. Okrem nich vznikajú škodlivé zlúčeniny: NOx — oxidy dusíka, najviac zastúpené oxidom dusičitým. Vznikajú disociáciou dusíka pri vysokých teplotách a jeho následnou oxidáciou. NH 3 — amoniak. Vzniká nedostatočným spálením paliva. CO - oxid uhoľnatý. Vzniká nedokonalým spaľovaním bez dostatočného prístupu vzduchu. CHx — nespálené uhľovodíky. Vznikajú nedostatočným spálením paliva. S 02 — oxid siričitý. Vzniká spaľovaním prímesí síry v palive. O 3 — ozón. Vzniká pri reakciách N 0 x a CHx. pevné častice - rozpustné, alebo nerozpustné (sadze) - najmä pri motoroch spaľujúcich ťažko odpariteľné palivá. aldehydy — čiastočne naoxidované uhľovodíky.

„Konaj lokálne, mysli globálne. “ Kyotský protokol – zníženie emisií ◦ 141 krajín (výnimky USA, Austrália) Vodík ako ideálne palivom výhody: ekologicky čistý, dostatok surovín nevýhody: vysoké náklady, výbušná zmes pri vstyku s kyslíkom

Pán Šikovný Elektrolyzér

Volám sa pán Šikovný a som šofér autobusu. So zavedením vodíkového autobusu nesúhlasím Nemám dostatočné vzdelanie Ak by som nechcel prísť o prácu, musel by som ísť na školenie Vzhľadom na môj vek, sa mi už nič učiť nechce a tak som spokojný a so starým autobusom Klasický autobus viem aj opraviť, s novým bude oveľa viac starosti

Elektrolyzér Elektrolýza – súbor reakcií prebiehajúcich v roztoku alebo tavenine pri prechode jednosmerného elektrického prúdu Skladá sa z katódy, anódy a elektrolytu Vodík môžeme získať elektrolýzou PEM – Polymer Elektrolyte Mmembrane (palivový článok s protónovou membránou) Pri prechode jedn. el. prúdu, na anóde sú molekuly vody oxidované na kyslík, protóny H a elektróny. Protónové ióny prechádzajú cez polymérnu membránu na katódu, kde s elektrónmi tvoria vodík Elektrická účinnosť PEM elektrolyzéra je okolo 85% Na rozklad vody potrebujeme 1, 23 V

Michael Faraday (*22. 9. 1791 † 25. 8. 1867) bol anglický fyzik a chemik. Venoval sa najmä elektromagnetizmu, objavil elektromagnetickú indukciu, samoindukciu, zákony elektrolýzy, diamagnetizmus, benzén. Zaviedol pojem elektrického, magnetického poľa a elektrických siločiar. Jeho predstavy matematicky formuloval James Clerk Maxwell. Bol vynikajúci experimentátor. Odhalil blízky súvis medzi elektrinou a magnetizmom a zostrojil prvý elektrický generátor. Faraday tak dal teoretický základ pre všetky elektromotory a dynamá.

Peter Novák Palivový článok

Vedecký pohľad pána Nováka. základ – palivový (galvanický) článok zákl. časti – katóda a anóda rozdiely rôz. článkov – typ paliva a oxidantu - spôsob reform. paliva - pracovná teplota - typ elektrolytu typy článkov – AFC, PEM, DMFC, PAFC. . .

Fungovanie PEM článku

Čo sa tam deje? 2 H 2 4 H+ + 4é O 2 + 4 H + 4é 2 H 2 O 2 H 2 + O 2 2 H 2 O . . . na anóde. . . na katóde . . . sumárna reakcia Výhoda – vysoká účinnosť a „emisný plyn“ je iba voda

William Groove Veľká Británia * 12. 11. 1842 (Langfort Grove) † 30. 6. 1919 (Terlin Place) fyzik. 1904: Nobelova cena (spoločne s Ramsayom) za objav argónu.

Pani Zodpovedná Vodík a jeho vlastnosti

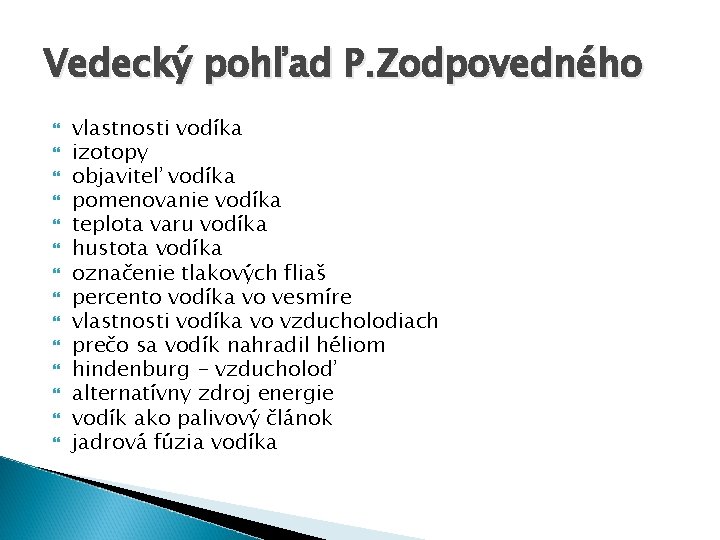

Vedecký pohľad P. Zodpovedného vlastnosti vodíka izotopy objaviteľ vodíka pomenovanie vodíka teplota varu vodíka hustota vodíka označenie tlakových fliaš percento vodíka vo vesmíre vlastnosti vodíka vo vzducholodiach prečo sa vodík nahradil héliom hindenburg - vzducholoď alternatívny zdroj energie vodík ako palivový článok jadrová fúzia vodíka

Atómová štruktúra vodíka

Vodík vo vesmíre

Izotopy vodíka

Pani Podnikavá Solárno-vodíkový energetický cyklus

Hlavné zložky energetického systému Primárna energia Premena primárnej energie na využiteľnú formu Uskladnenie a transport Premena uskladnenej energie na využiteľnú formu

Solárno – vodíkový cyklus

Pani Ružová Majiteľka autobusovej spoločnosti

Ako bude fungovať? Články budú využívať princíp elektrolýzy vody v opačnom smere Z výfuku bude vychádzať voda Tým sa odstránia emisie plynov, ktoré spôsobujú smog a respiračné choroby na miestnej úrovni, a otepľovania na globálnej úrovni Slnečná energia => elektrina + voda => vodík => využitie

Ceny • • • Cena autobusu 1 161 787 eur (35000000 Sk) Cena paliva je porovnateľná s naftou Úprava autobusu okolo 995817 eur (30000000 Sk) Vodíková čerpacia stanica okolo 663 878 eur (20 000 Sk). Autobus s 20 kg tekutého vodíka prejde okolo 300 Km. Náklady na kilometer jazdy sú porovnateľné s naftovými autobusmi, podstatnou výhodou oproti klasickému palivu sú však nulové emisie. Presnejšie - len vodná para

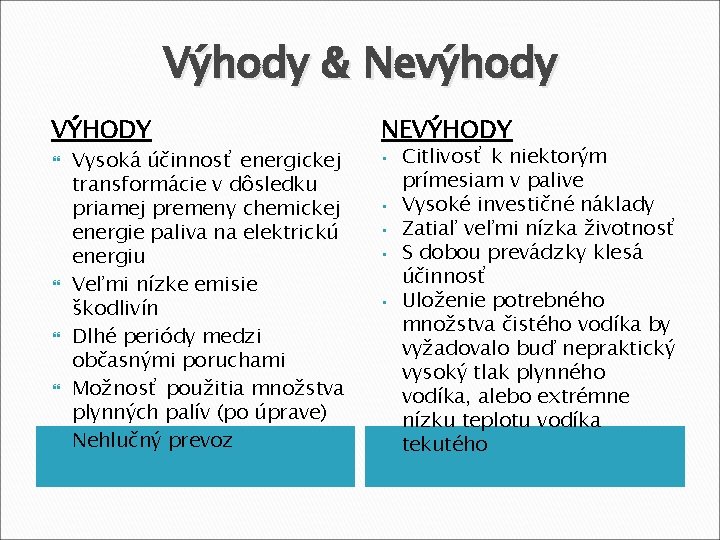

Výhody & Nevýhody VÝHODY NEVÝHODY • Vysoká účinnosť energickej transformácie v dôsledku priamej premeny chemickej energie paliva na elektrickú energiu Veľmi nízke emisie škodlivín Dlhé periódy medzi občasnými poruchami Možnosť použitia množstva plynných palív (po úprave) Nehlučný prevoz • • Citlivosť k niektorým prímesiam v palive Vysoké investičné náklady Zatiaľ veľmi nízka životnosť S dobou prevádzky klesá účinnosť Uloženie potrebného množstva čistého vodíka by vyžadovalo buď nepraktický vysoký tlak plynného vodíka, alebo extrémne nízku teplotu vodíka tekutého
