Vo IP Michael Banzet Hodnocen kvality telefonie Kvalita

Vo. IP Michael Banzet

Hodnocení kvality telefonie • Kvalita poslechu – věrnosti přenosu, subjektivní vnímání zkreslení (akustika) • Schopnost vést hovor – echo, zpoždění • Kvalita přenosu – schopnost přenášet data z pohledu Vo. IP.

Kvalita poslechu • Hlavní vliv má použitý kodek a jeho metoda. Základem jsou modifikace Pulzně kódové modulace (PCM - Pulse-code modulation) Při hodnocení výsledku se hodnotí především útlum, šum, amplitudové a kvantizační zkreslení.

Schopnost vést hovor • Rušivé vlivy – echo , zpoždění echa a odezvy z druhé strany (pípnutí při komunikaci z měsíce) …Zpoždění vzniká kromě vlastního přenosu i kódováním. • Podle ITU G. 114 se podle zpoždění rozděluje kvalita na: Ø Do 150 ms – vysoká kvalita Ø 150 -cca 450 – satelitní kvalita Ø nad 400 – faxový provoz Doporučení 150 – 300, potom se kvalita prudce zhoršuje.

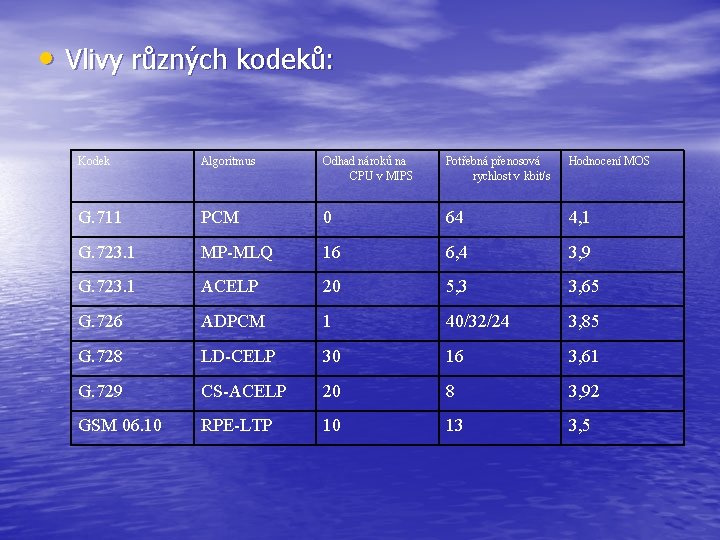

• Vlivy různých kodeků: Kodek Algoritmus Odhad nároků na CPU v MIPS Potřebná přenosová rychlost v kbit/s Hodnocení MOS G. 711 PCM 0 64 4, 1 G. 723. 1 MP-MLQ 16 6, 4 3, 9 G. 723. 1 ACELP 20 5, 3 3, 65 G. 726 ADPCM 1 40/32/24 3, 85 G. 728 LD-CELP 30 16 3, 61 G. 729 CS-ACELP 20 8 3, 92 GSM 06. 10 RPE-LTP 10 13 3, 5

Pro výsledný efekt je kromě kvality kodeku důležitá kvalita datové cesty kvalita přenosu Především: • Latence • Jitter zpoždění kolísání velikosti zpoždění paketů při průchodu sítí – eliminuje se pomocí Qo. S „Při rychlostech nad 1 Mbit/s se jitter u Vo. IP téměř neuplatňuje a je tedy vize, že širokopásmová připojení tento problém zcela odstraní. “ • Ztrátovost u kodeků s predikčním algoritmem se projevuje obzvlášť destruktivně. Řeší algoritmus PLC (Packet Loss Concealment)

Hodnocení kvality • MOS (Mean Opinion Score) – subjektivní hodnocení od skupiny uživatelů: MOS Kvalita Popis 5 Vynikající hovorový signál 4 Dobrá Srozumitelný a přirozený signál jako v klasické telefonní síti 3 Střední Komunikační kvalita, ale vyžaduje při poslechu již určité úsilí 2 Špatná Špatně srozumitelná řeč 1 Nejhorší Nesrozumitelná řeč

Standart ITU P. 800 popisuje, jak lidé reagují (jaké hodnocení by dali), kdyby slyšeli hovor s rozdílnými hodnotami zpoždění, jitteru či ztrátovostí paketů. • Výsledkem je R-faktoru (Quality rating value) • pomocí E-modelu (ITU-T G. 107) ITU navrhlo matematický model, pomocí kterého je možné objektivně určit kvalitu přenášeného hovoru. Jedná se doporučené G. 107. Definuje tzv. E-model. Výstupem E-modelu je jediné číslo, tzv. R-faktor, odvozené ze zpoždění a z dalších hodnot ovlivňující hlasovou kvalitu. R-faktor může být také získán výpočtem z hodnoty MOS. R-faktor má rozsah od 100 do 0, kde 100 je vynikající a 0 nejhorší kvalita hovoru. V sítích s hodnotou R-faktoru nenší než 50 není doporučeno přenášet telefonní hovory. R = Ro - Is - Id - Ieeef + A

R = Ro - Is - Id - Ieeef + A Ro – základní koeficient signál-šum Is – součet všech znehodnocení, která mohou nastat současně s přenosem hlasu Id – faktor reprezentující všechny znehodnocení způsobené zpožděním signálu hlasu Ie-eff – ztráta paketů, efektivní faktor znehodnocení způsobené zařízením (Effective Equipment Impairment Factor) A – faktor zvýhodnění (přípustný rozsah 0 – 20) Samotný výpočet jednotlivých hodnot je poměrně složitý a je možno použít např. program na adrese: http: //amarok. cesketelekomunikace. cz/xkacal 00/index. php? action=calc_rf

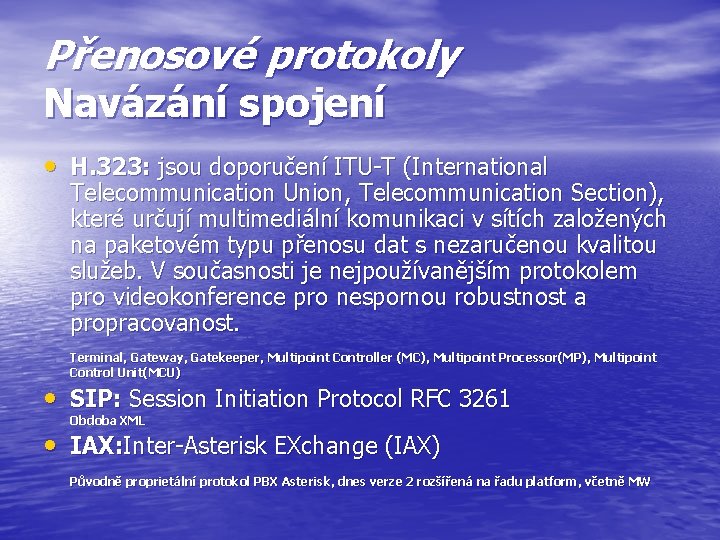

Přenosové protokoly Navázání spojení • H. 323: jsou doporučení ITU-T (International Telecommunication Union, Telecommunication Section), které určují multimediální komunikaci v sítích založených na paketovém typu přenosu dat s nezaručenou kvalitou služeb. V současnosti je nejpoužívanějším protokolem pro videokonference pro nespornou robustnost a propracovanost. Terminal, Gateway, Gatekeeper, Multipoint Controller (MC), Multipoint Processor(MP), Multipoint Control Unit(MCU) • SIP: Session Initiation Protocol RFC 3261 Obdoba XML • IAX: Inter-Asterisk EXchange (IAX) Původně proprietální protokol PBX Asterisk, dnes verze 2 rozšířená na řadu platform, včetně MW

Vlastní transport • RTP: Real Time Transport Protocol (přenosový • protokol v reálném čase), který definuje standardní formát paketů pro přenos zvuku a videa po internetu. Je definován v RFC 1889. Byl vyvinut pracovní skupinou pro audio a video přenos a poprvé byl publikován v roce 1996. RTCP: Real Time Transport Control Protocol (kontrolní protokol přenosu v reálném čase) a je definován v RFC 3550. RTCP úzce spolupracuje s RTP. Hlavní funkcí je poskytovat zpětnou vazbu o kvalitě služby RTP.

Kam volám / koho volám - Volám na vrátnici, nebo vrátného Nového Telefon má svoje pevné umístění (IP), stejně jako PBX. Telefon se registruje dynamicky na PBX a jen ta zná skutečnou IP.

Spojení PSTN a Vo. IP PSTN = Public Switched Telephone Network (veřejná komutovaná telefonní síť) Vo. IP

Technické překážky Cena! proprietálních propojovacích zařízení Cena karty do PBX pro IDSN PŘI (E 1) cca 100 000, Průlom firma Digium a software Asterisk 1. Karty i pro běžné linky (FXO) 2. Cca ½ ceny samostatných prvků Číslicový plán podle E. 164 ENUM …. ?

Komerční překážky Číslicový plán podle E. 164 Záměrné blokování provozu Platba za příchozí hovory

Jak je to na MZLU? • PBX TLU 76<->Cisco 2801 • LCR (Low Cost Routing) • Víte že? Tel: +420 545 132 707 = SIP: +420545132707@cesnet. cz

Co dál? • Asterisk • Volání uživatelů mezi sebou - Problémy registrace = autentizace • Propojení linek PBX<->Asterisk - Možnost volání do sítě MZLU (a ze sítě MZLU). • Další nápady?

Děkuji za pozornost Diskuze
