Vlvulas Solenoides Algunas Aplicaciones y Caracteristicas Tipos de

Válvulas Solenoides Algunas Aplicaciones y Caracteristicas

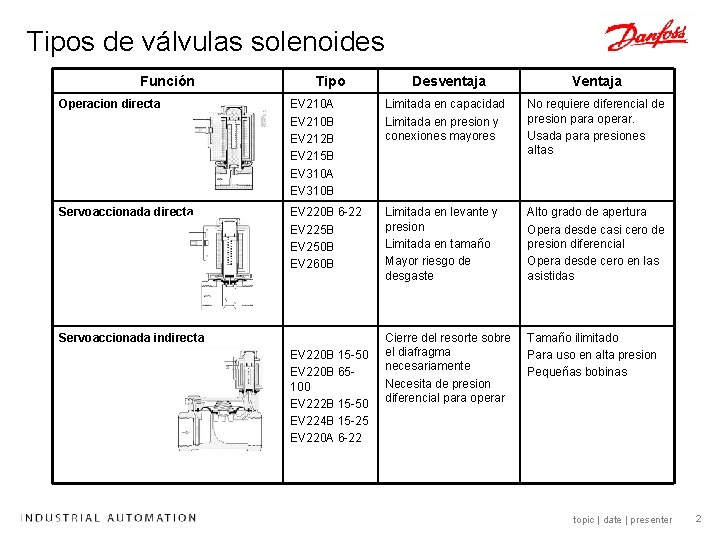

Tipos de válvulas solenoides Función Tipo Desventaja Ventaja Operacion directa EV 210 A EV 210 B EV 212 B EV 215 B EV 310 A EV 310 B Limitada en capacidad Limitada en presion y conexiones mayores No requiere diferencial de presion para operar. Usada para presiones altas Servoaccionada directa EV 220 B 6 -22 EV 225 B EV 250 B EV 260 B Limitada en levante y presion Limitada en tamaño Mayor riesgo de desgaste Alto grado de apertura Opera desde casi cero de presion diferencial Opera desde cero en las asistidas Cierre del resorte sobre el diafragma necesariamente Necesita de presion diferencial para operar Tamaño ilimitado Para uso en alta presion Pequeñas bobinas Servoaccionada indirecta EV 220 B 15 -50 EV 220 B 65100 EV 222 B 15 -50 EV 224 B 15 -25 EV 220 A 6 -22 topic | date | presenter 2

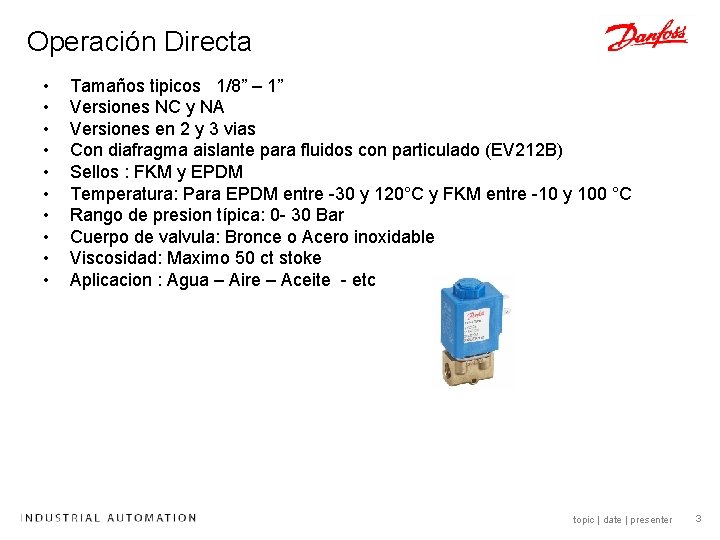

Operación Directa • • • Tamaños tipicos 1/8” – 1” Versiones NC y NA Versiones en 2 y 3 vias Con diafragma aislante para fluidos con particulado (EV 212 B) Sellos : FKM y EPDM Temperatura: Para EPDM entre -30 y 120°C y FKM entre -10 y 100 °C Rango de presion típica: 0 - 30 Bar Cuerpo de valvula: Bronce o Acero inoxidable Viscosidad: Maximo 50 ct stoke Aplicacion : Agua – Aire – Aceite - etc topic | date | presenter 3

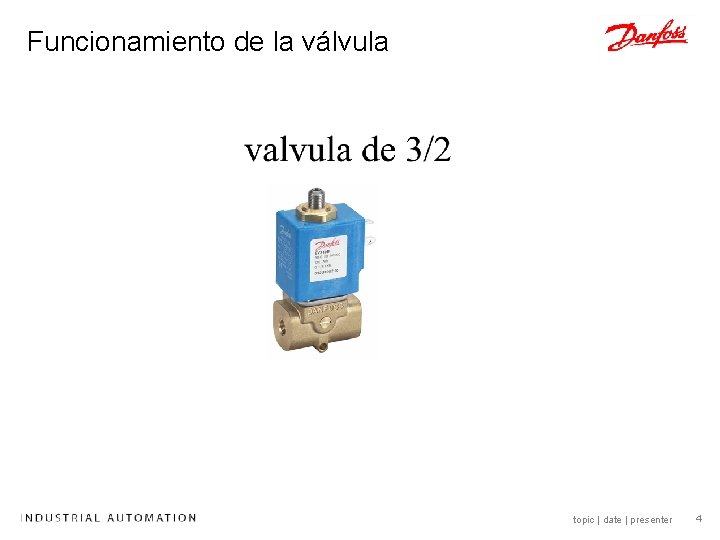

Funcionamiento de la válvula topic | date | presenter 4

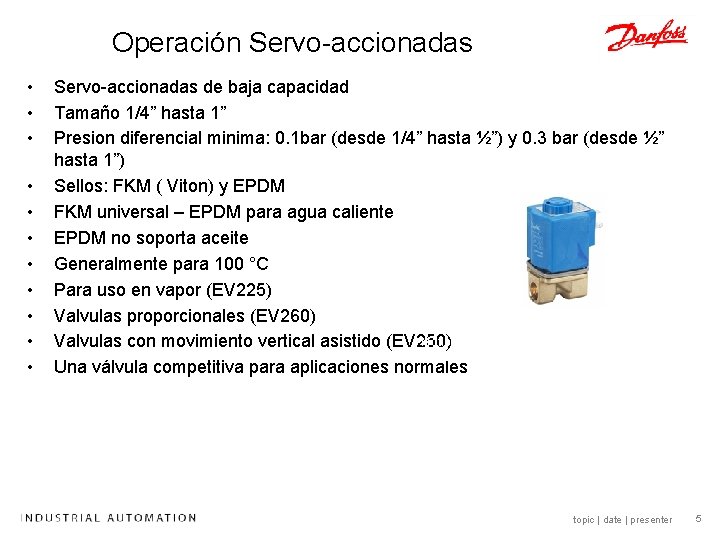

Operación Servo-accionadas • • • Servo-accionadas de baja capacidad Tamaño 1/4” hasta 1” Presion diferencial minima: 0. 1 bar (desde 1/4” hasta ½”) y 0. 3 bar (desde ½” hasta 1”) Sellos: FKM ( Viton) y EPDM FKM universal – EPDM para agua caliente EPDM no soporta aceite Generalmente para 100 °C Para uso en vapor (EV 225) Valvulas proporcionales (EV 260) Danfoss Motion Controls Valvulas con movimiento vertical asistido (EV 250) Division Una válvula competitiva para aplicaciones normales topic | date | presenter 5

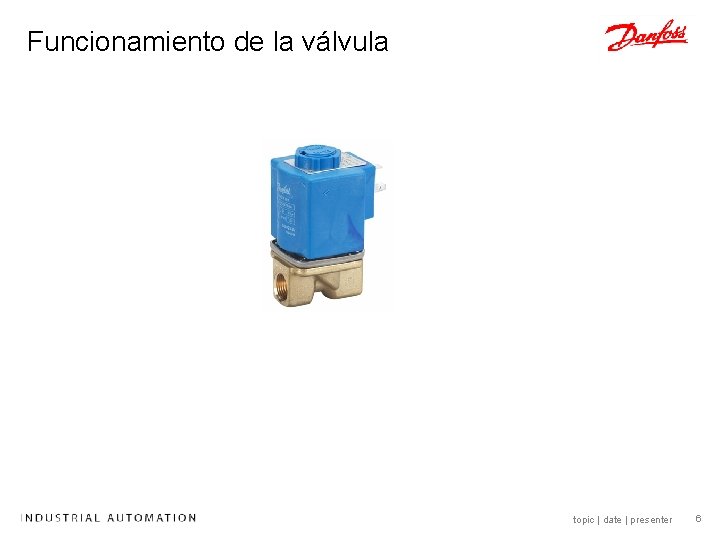

Funcionamiento de la válvula topic | date | presenter 6

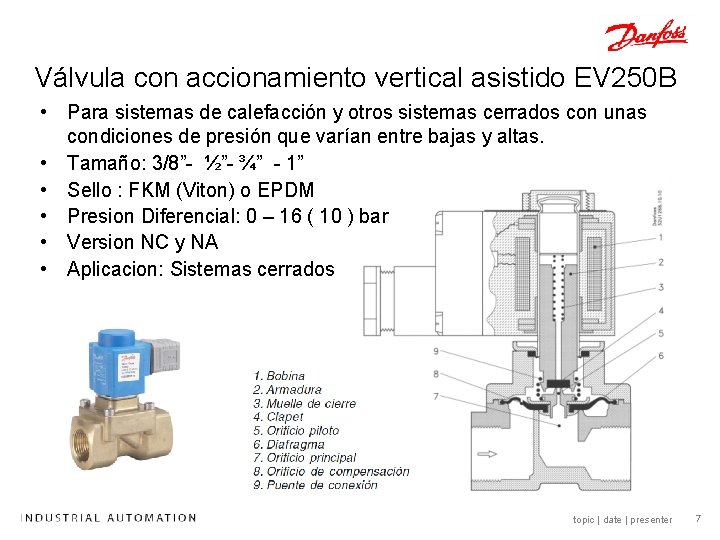

Válvula con accionamiento vertical asistido EV 250 B • Para sistemas de calefacción y otros sistemas cerrados con unas condiciones de presión que varían entre bajas y altas. • Tamaño: 3/8”- ½”- ¾” - 1” • Sello : FKM (Viton) o EPDM • Presion Diferencial: 0 – 16 ( 10 ) bar • Version NC y NA • Aplicacion: Sistemas cerrados • Uso para Gas ! topic | date | presenter 7

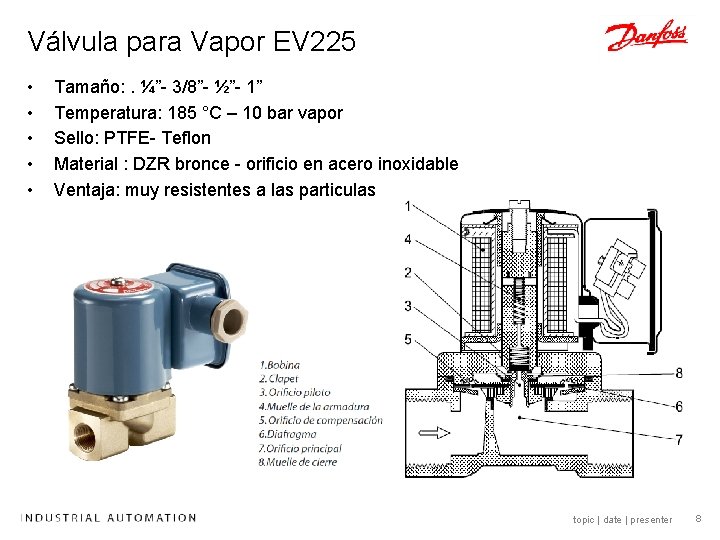

Válvula para Vapor EV 225 • • • Tamaño: . ¼”- 3/8”- ½”- 1” Temperatura: 185 °C – 10 bar vapor Sello: PTFE- Teflon Material : DZR bronce - orificio en acero inoxidable Ventaja: muy resistentes a las particulas topic | date | presenter 8

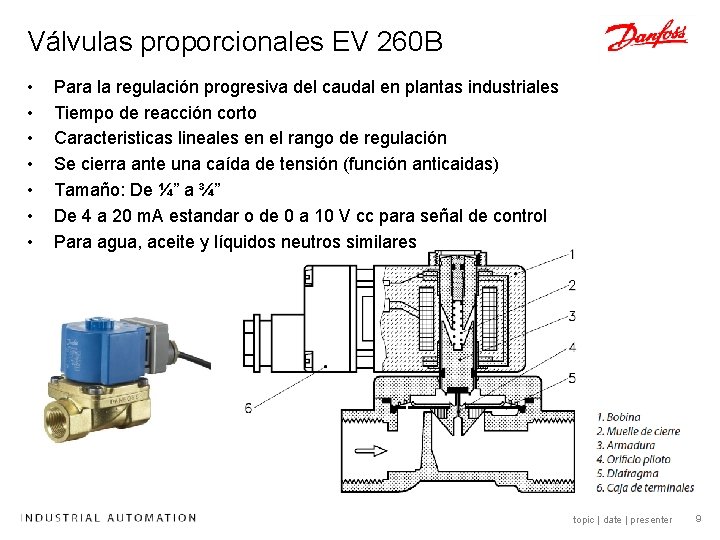

Válvulas proporcionales EV 260 B • • Para la regulación progresiva del caudal en plantas industriales Tiempo de reacción corto Caracteristicas lineales en el rango de regulación Se cierra ante una caída de tensión (función anticaidas) Tamaño: De ¼” a ¾” De 4 a 20 m. A estandar o de 0 a 10 V cc para señal de control Para agua, aceite y líquidos neutros similares topic | date | presenter 9

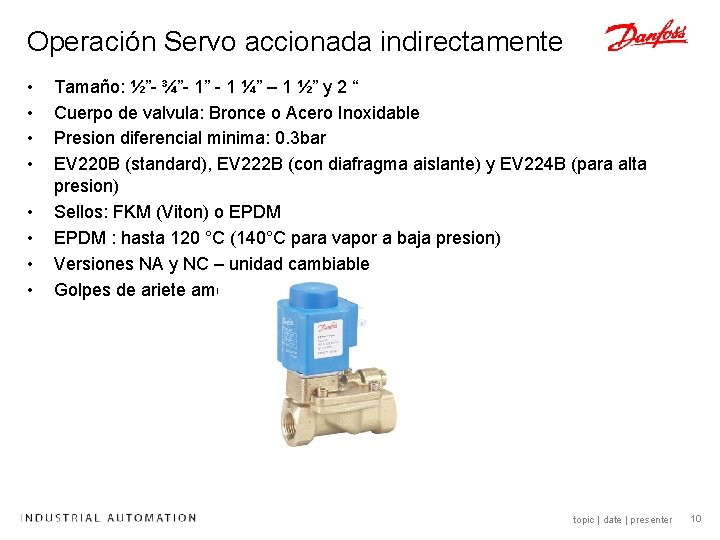

Operación Servo accionada indirectamente • • Tamaño: ½”- ¾”- 1” - 1 ¼” – 1 ½” y 2 “ Cuerpo de valvula: Bronce o Acero Inoxidable Presion diferencial minima: 0. 3 bar EV 220 B (standard), EV 222 B (con diafragma aislante) y EV 224 B (para alta presion) Sellos: FKM (Viton) o EPDM : hasta 120 °C (140°C para vapor a baja presion) Versiones NA y NC – unidad cambiable Golpes de ariete amortiguado topic | date | presenter 10

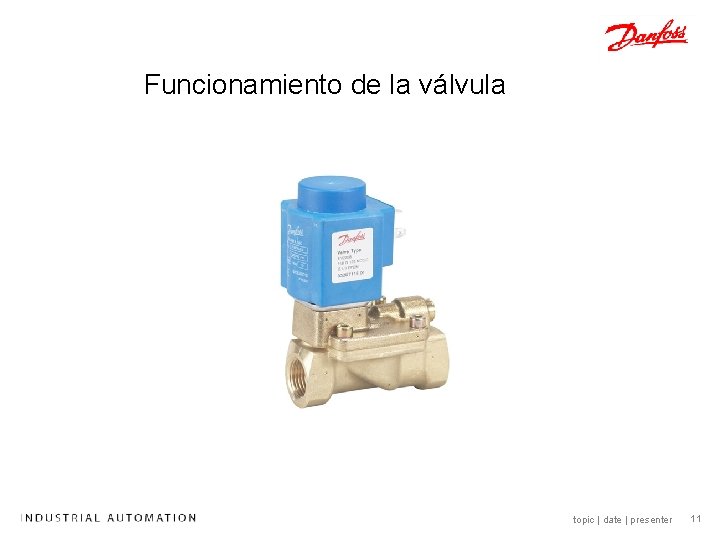

Funcionamiento de la válvula topic | date | presenter 11

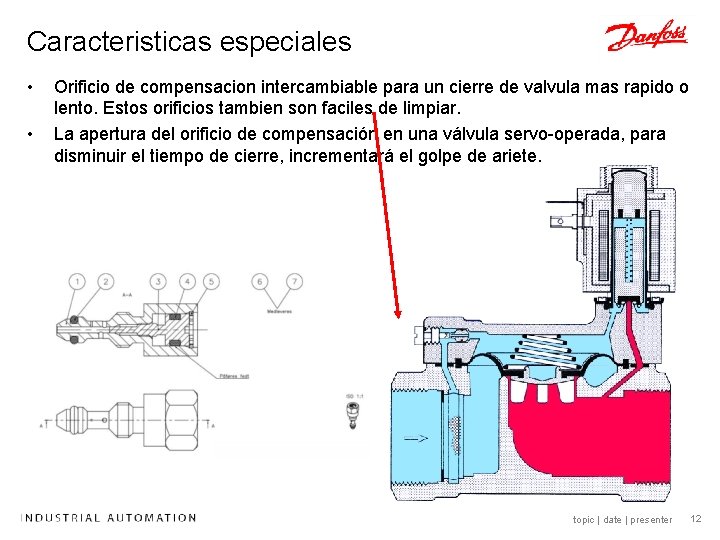

Caracteristicas especiales • • Orificio de compensacion intercambiable para un cierre de valvula mas rapido o lento. Estos orificios tambien son faciles de limpiar. La apertura del orificio de compensación en una válvula servo-operada, para disminuir el tiempo de cierre, incrementará el golpe de ariete. topic | date | presenter 12

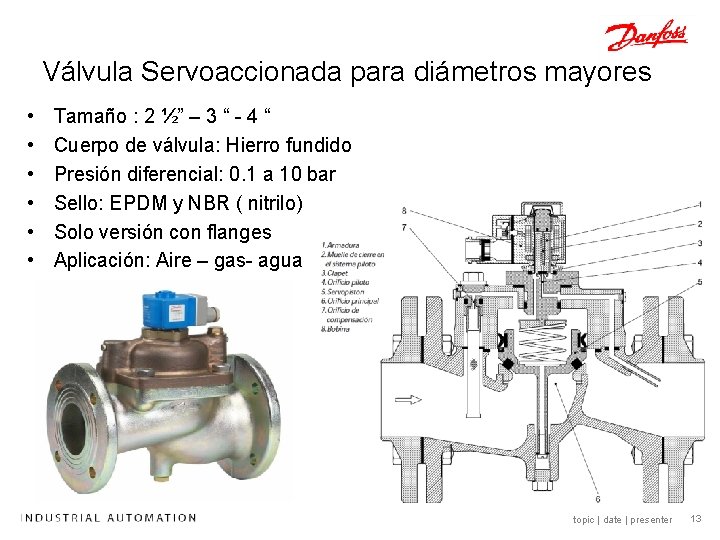

Válvula Servoaccionada para diámetros mayores • • • Tamaño : 2 ½” – 3 “ - 4 “ Cuerpo de válvula: Hierro fundido Presión diferencial: 0. 1 a 10 bar Sello: EPDM y NBR ( nitrilo) Solo versión con flanges Aplicación: Aire – gas- agua topic | date | presenter 13

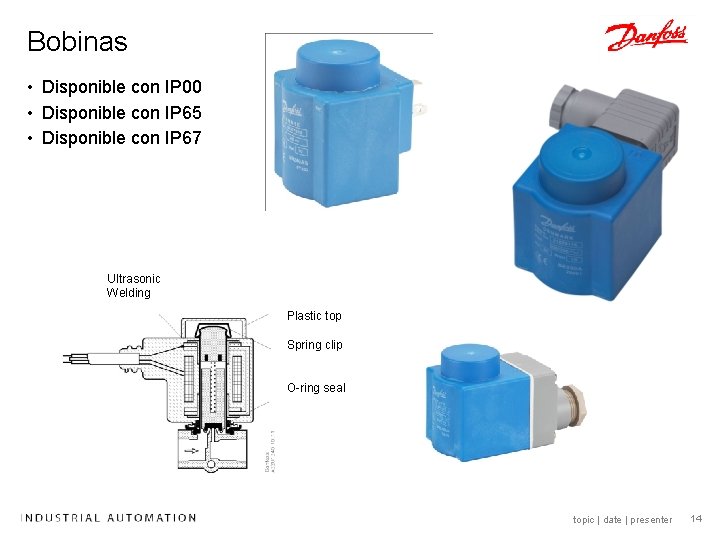

Bobinas • Disponible con IP 00 • Disponible con IP 65 • Disponible con IP 67 Ultrasonic Welding Plastic top Spring clip O-ring seal topic | date | presenter 14

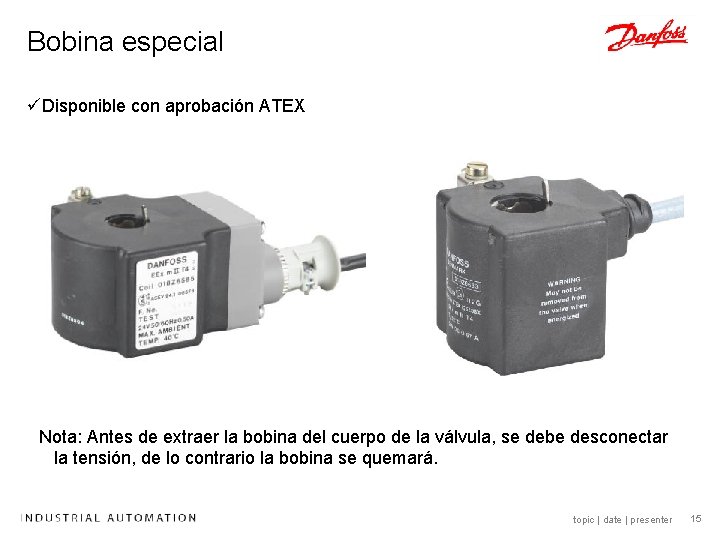

Bobina especial üDisponible con aprobación ATEX Nota: Antes de extraer la bobina del cuerpo de la válvula, se debe desconectar la tensión, de lo contrario la bobina se quemará. topic | date | presenter 15

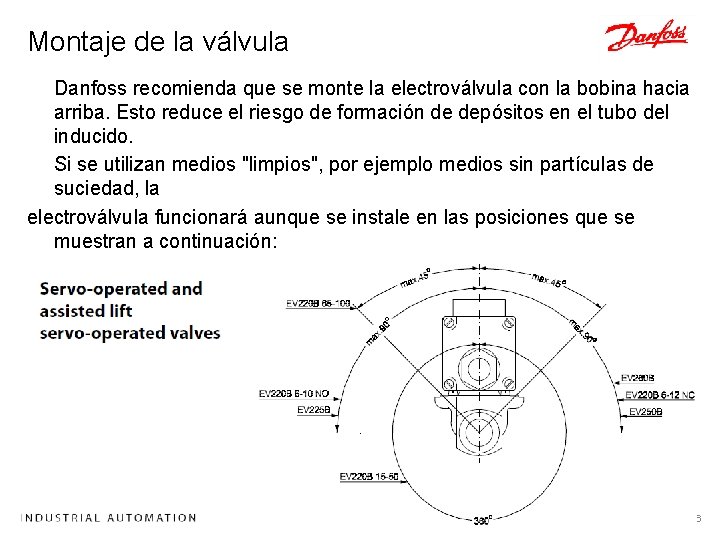

Montaje de la válvula Danfoss recomienda que se monte la electroválvula con la bobina hacia arriba. Esto reduce el riesgo de formación de depósitos en el tubo del inducido. Si se utilizan medios "limpios", por ejemplo medios sin partículas de suciedad, la electroválvula funcionará aunque se instale en las posiciones que se muestran a continuación: topic | date | presenter 16

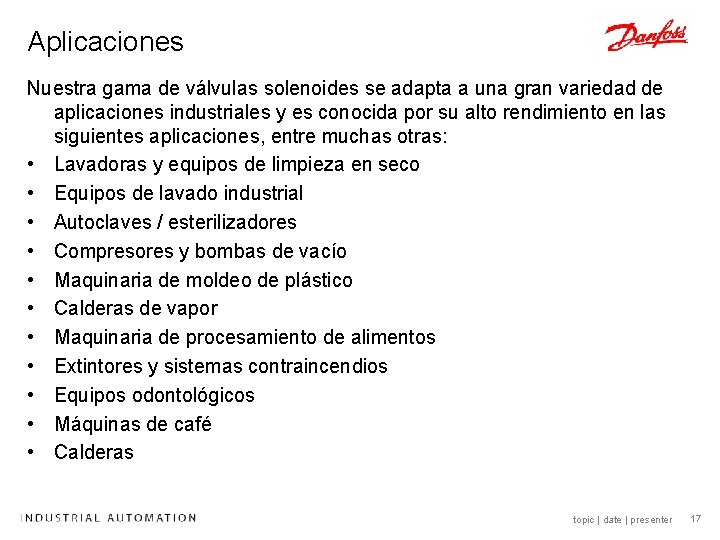

Aplicaciones Nuestra gama de válvulas solenoides se adapta a una gran variedad de aplicaciones industriales y es conocida por su alto rendimiento en las siguientes aplicaciones, entre muchas otras: • Lavadoras y equipos de limpieza en seco • Equipos de lavado industrial • Autoclaves / esterilizadores • Compresores y bombas de vacío • Maquinaria de moldeo de plástico • Calderas de vapor • Maquinaria de procesamiento de alimentos • Extintores y sistemas contraincendios • Equipos odontológicos • Máquinas de café • Calderas topic | date | presenter 17

Muchas Gracias!
