Vállalati modellek 2007

Informatika alkalmazása a vállalatnál minta vállalat: induló pizzéria Információ igény: - könyvelés (forgalom, bevétel, kiadás, adó, . . … TB, SZJA, ÁFA, EÜ, Nyugdíj Bizt. )

Első lépés: rendelések, számlázás Excel egyedi egyszerűbb megoldások Word x. Base pénzügy számlázás Excel gyártás receptek adó készlet + egyszerűség olcsó beruházás - kapcsolat integritás biztonság

Második lépés: készlet, rendelések adatbázis sziget megoldás + kapcsolat integritás biztonság x. Base Clipper x. Base VC++ Delphi pénzügy számlázás - heterogenitás szigetek beszerzés adó gyártás receptek készlet

Harmadik lépés: Integrált adatrendszer + kapcsolat integritás biztonság adathomogén Oracle. Forms - drága, bonyolut felület inhomogén VC++ SQLServer Oracle. Net pénzügy logisztika számlázás adó beszerzés gyártás receptek értékesítés készlet

Harmadik lépés: Integrált operatív információs rendszer + kapcsolat integritás biztonság adathomogén felület homogén SAP Libra JD Edwards BPCS SQLServer Oracle - drága, bonyolult testreszabás pénzügy számlázás adó logisztika beszerzés kontrolling tervezés értékesítés gyártás receptek készlet

Kapcsolat a vevőkkel statikus WEB lapok HTML WEB server Apache MS IIS Word Font. Page Dreamweaver Name Bluefish Flash Java. Script + egyszerű olcsó - nem aktuális nem testreszabott Böngésző MS IE Mozilla

Kapcsolat a vevőkkel dinamikus WEB lapok HTML CGI ISAPI, ASP PHP SAP, BPCS + adatkezelés egyedi válaszlap - izolált SQLServer Oracle WEB server Apache MS IIS Böngésző MS IE Mozilla

Taktikai döntések, elemzések, OLAP eszközök SAP Oracle Appl. BPCS SQLServer Oracle

Stratégia kijelölés, terjeszkedés, piac Stratégiai döntéstámogatás DSS, DW SAP Oracle Appl. BPCS Adattárház SQLServer Oracle

Információs rendszerek Virt. vállalati Virtual coop. SOAP XML e-comm Információs Informational WEB XML Java Hagyományos adatforrások (legacy system) Döntési (Decisional) Műveleti (Operational) DW DSS OLAP DM OLTP Report Workflow

Vállalati modell - folyamat leírás + adatleírás (REA, ER) nyersanyag termék funkció szubjektum funkció eszköz Funkciók közötti kapcsolatok: - egymásra épülés - sorrendiség - hierarchia, részfunkció Kapcsolatok jellege: - elemi, közvetlen - logikai funkció Hogyan készül a palacsinta? Hogyan dolgozzuk fel a megrendelést?

Hierarchia orientált modellek (Baan, Kybernos, . . ) ACCPAC modell főkönyv tárgyi eszköz pénztárkönyv szállító analitika Készlet nyilvántartás vevő analitika vevő rendelés beszerzés munkaszám nyilvántartás

Igény a folyamat és adat együttes leírására BPCS gyártási modul üzleti tervezés Kimenő számlák értékesítés tervezés termelés tervezés Főkönyv termelési alapterv ütemezés durva kapacitás tervezés anyagszükséglet tervezés kapacitás szükséglet tervezés készlet finomprogramozás Bejövő számlák Költség elszámolás beszerzés termelés, ellenőrzés teljesítménymérés

Folyamatábra modellek start tojás, tej, cukor stop záp? feldolgozás IO I kuka stop N összedolgoz habos? N elágazás sütőedénybe tesz vezérlési folyam odaégett? működés? adatok ?

Petri-háló Dinamikus elemeket is tartalmaz Elemei: - helyek (állapot) - tranzakció - tokenek vezérlési folyam Működési szabályok: - egy tranzakció akkor fut le, ha minden input helyen van token - a lefutás során felhasznál egy-egy tokent az input helyeken és letesz egy-egy (vagy több) tokent az output helyeken Igen sok változat létezik: - színezett - időbeli - hierarchikus. . .

induló tokenek van egy tojás van tej van edény rendben kukába dob vége záp összedolgoz sütőedénybe tesz adatok finomítása ?

UML aktivitási diagramm funkció objektum akció kapcsolódó objektum megkötés vezérlési folyam elágazás, összevonás párhuzamosítás start stop esemény és kivéte (bejövő vagy kimenő)l időpont

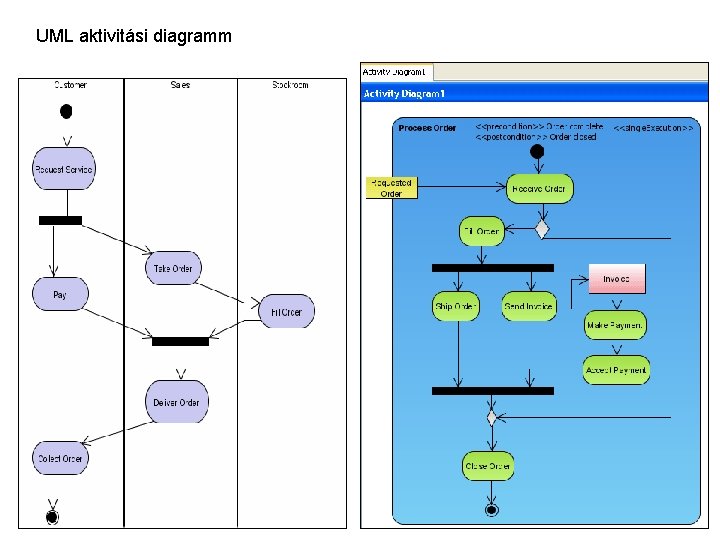

UML aktivitási diagramm

UML aktivitási diagramm

UML aktivitási diagramm tej palacsinta sütés tojás ellenőrzés nincs edény záp ellenőrzés kidobni összedolgoz leég OK edény kivesz melegít 2 sec

Kérdések - VIR fejlődési lépések - sziget megoldás jellemzése - laza adatkapcsolat jellemzése - adatintegráció - funkció integráció - WEB integráció - virtuális vállalat - VIR komponensek - OLTP - Report - Workflow - OLAP - DM - statikus web lapok - dinamikus web lapok - VIR vállalati modellek - folyamatábra elemek - vezérlési elemek - folyamatábra jellemzése - Perti háló elemek - Petri háló működése - Petri háló jellemzése - UML akció diagramm - statikus elemek - folyamat elemek - kapcsoló elemek
