VLANs (Virtual Lans)

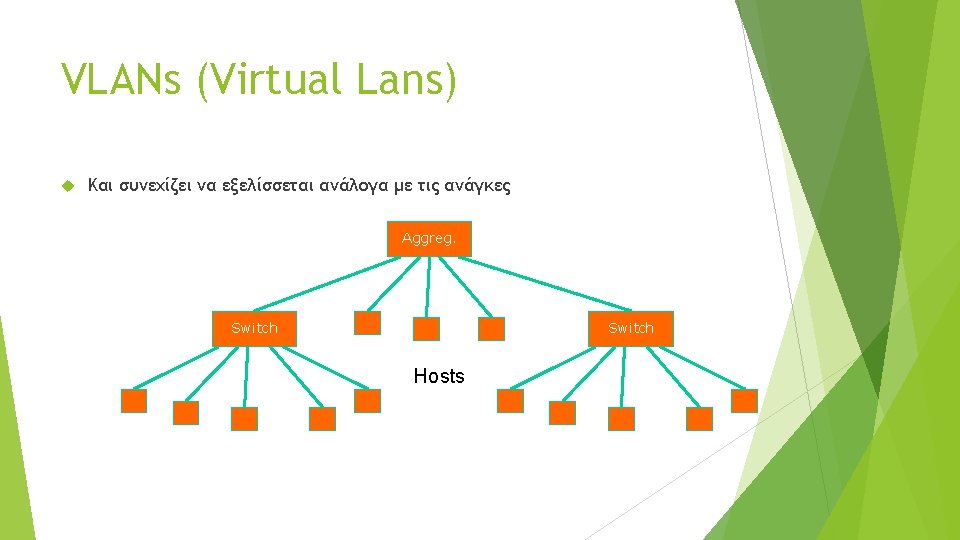

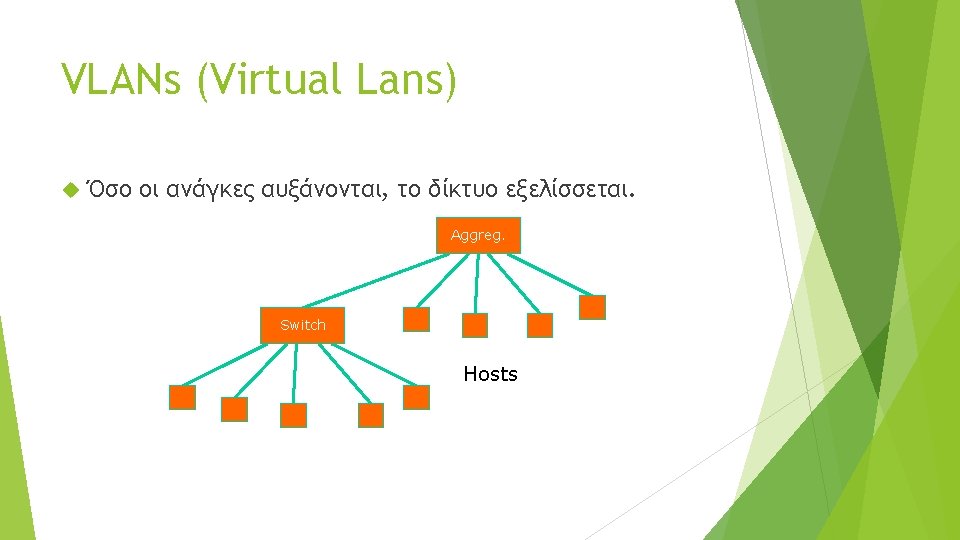

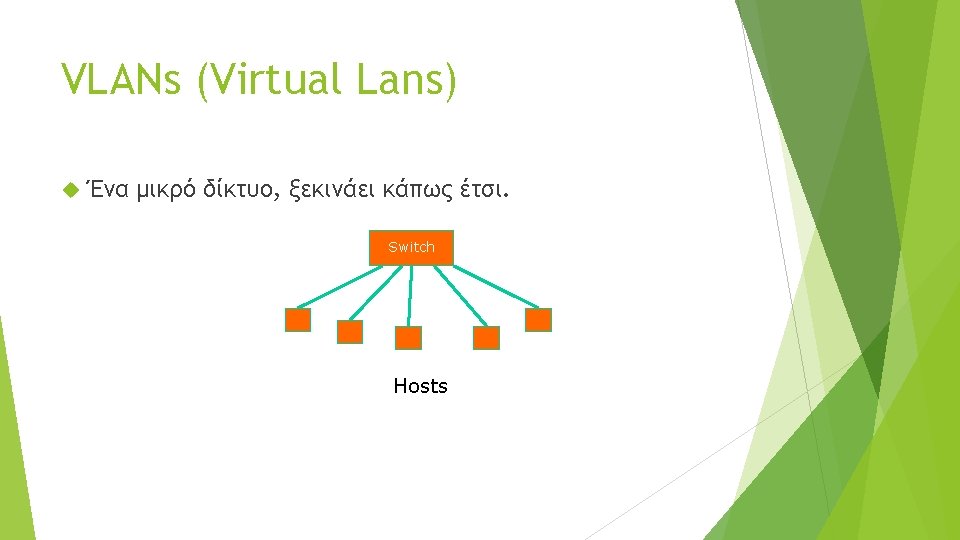

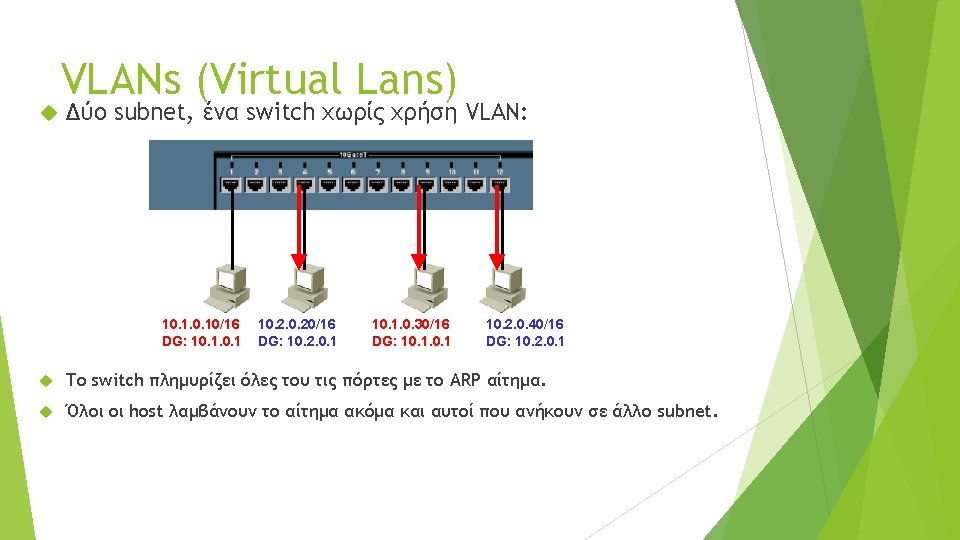

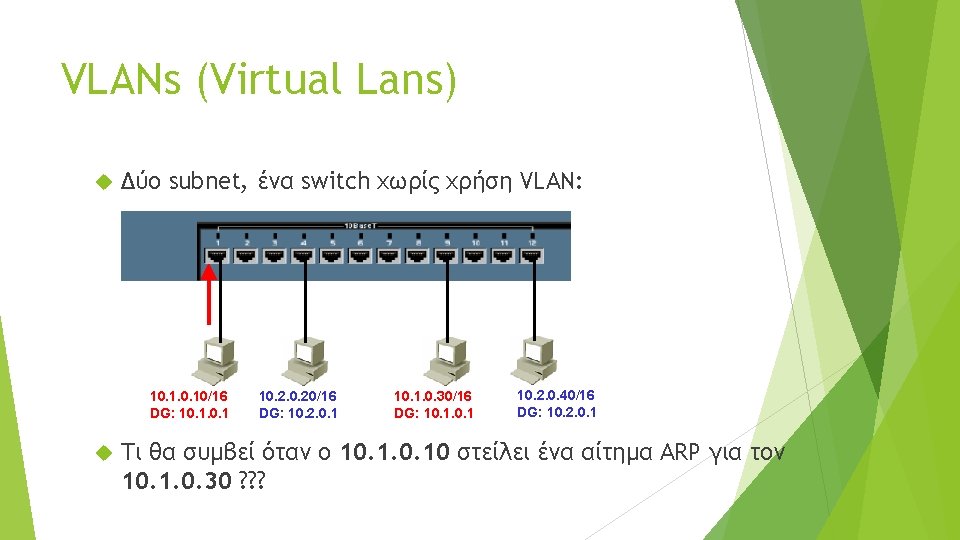

VLANs (Virtual Lans) Δύο subnet, ένα switch χωρίς χρήση VLAN: 10. 10/16 DG: 10. 1 10. 20/16 DG: 10. 2. 0. 1 10. 1. 0. 30/16 DG: 10. 1 10. 2. 0. 40/16 DG: 10. 2. 0. 1 Τι θα συμβεί όταν ο 10. 10 στείλει ένα αίτημα ARP για τον 10. 1. 0. 30 ? ? ?

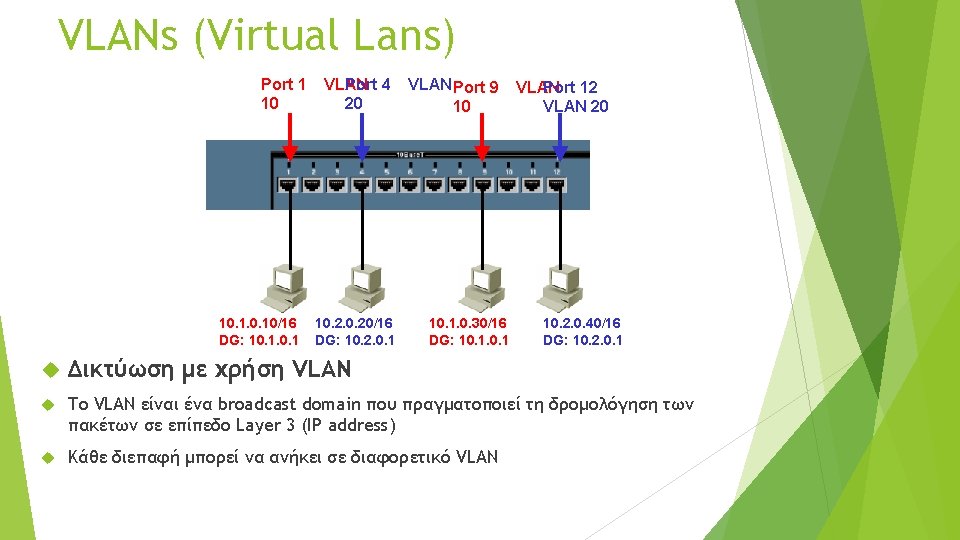

VLANs (Virtual Lans) Port 1 10 10. 10/16 DG: 10. 1 VLAN Port 4 20 10. 20/16 DG: 10. 2. 0. 1 VLAN Port 9 10 10. 1. 0. 30/16 DG: 10. 1 VLAN Port 12 VLAN 20 10. 2. 0. 40/16 DG: 10. 2. 0. 1 Δικτύωση με χρήση VLAN Το VLAN είναι ένα broadcast domain που πραγματοποιεί τη δρομολόγηση των πακέτων σε επίπεδο Layer 3 (IP address) Κάθε διεπαφή μπορεί να ανήκει σε διαφορετικό VLAN

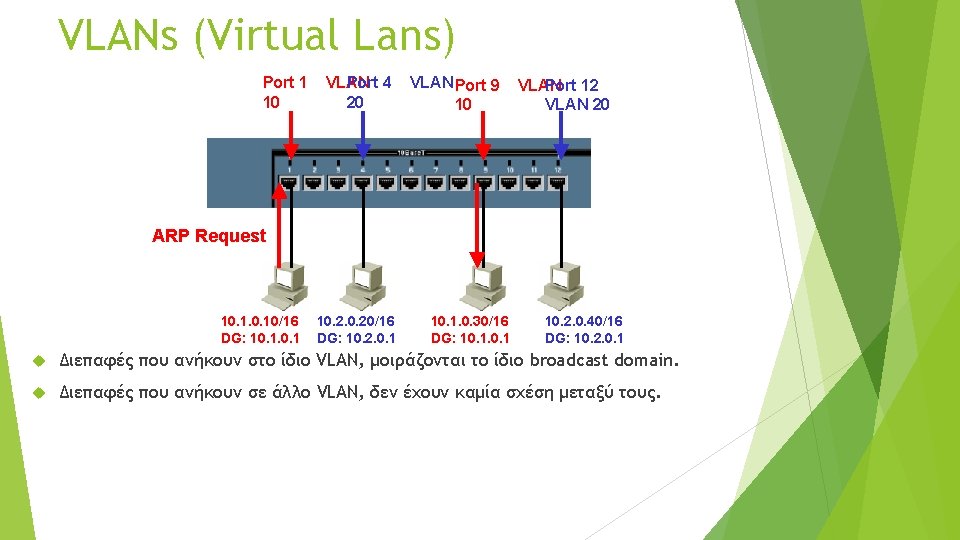

VLANs (Virtual Lans) Port 1 10 VLAN Port 4 20 VLAN Port 9 10 VLAN Port 12 VLAN 20 ARP Request 10. 10/16 DG: 10. 1 10. 20/16 DG: 10. 2. 0. 1 10. 1. 0. 30/16 DG: 10. 1 10. 2. 0. 40/16 DG: 10. 2. 0. 1 Διεπαφές που ανήκουν στο ίδιο VLAN, μοιράζονται το ίδιο broadcast domain. Διεπαφές που ανήκουν σε άλλο VLAN, δεν έχουν καμία σχέση μεταξύ τους.

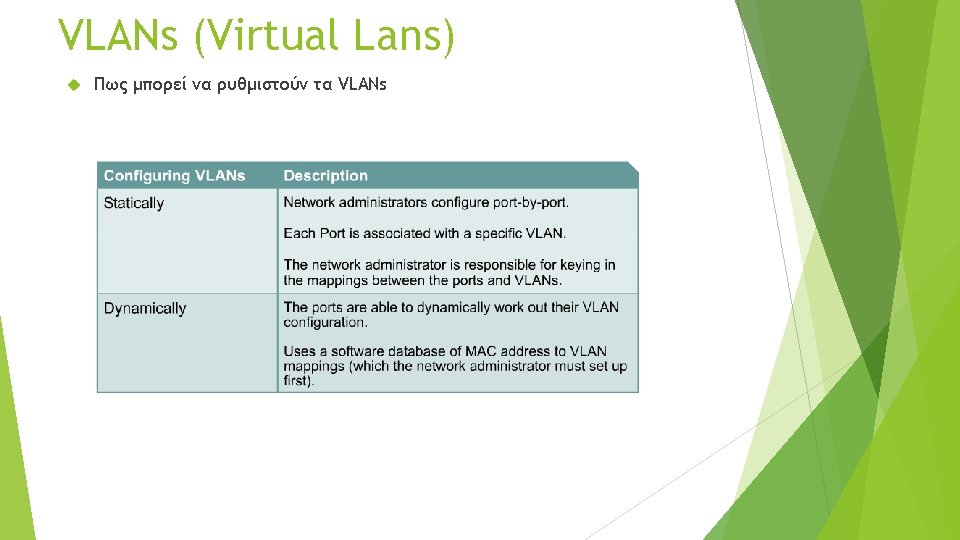

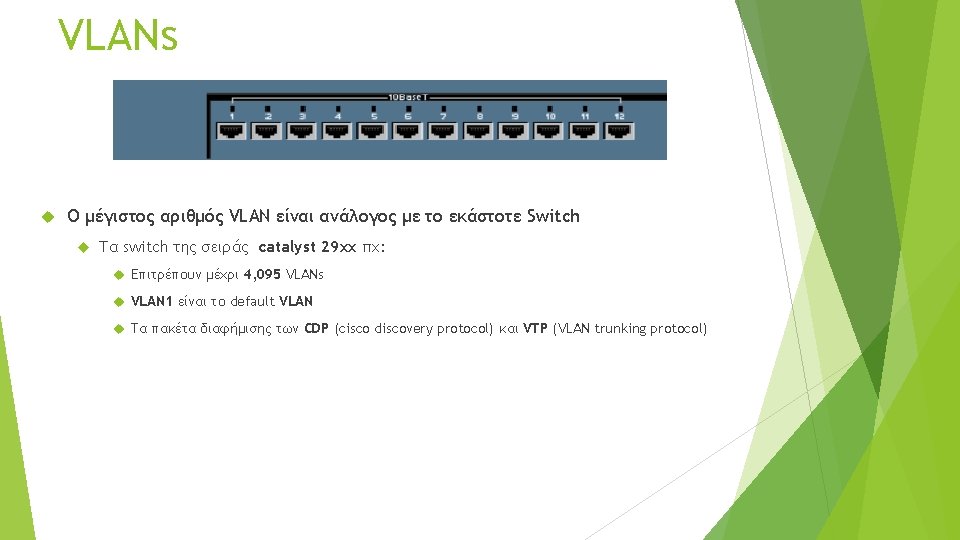

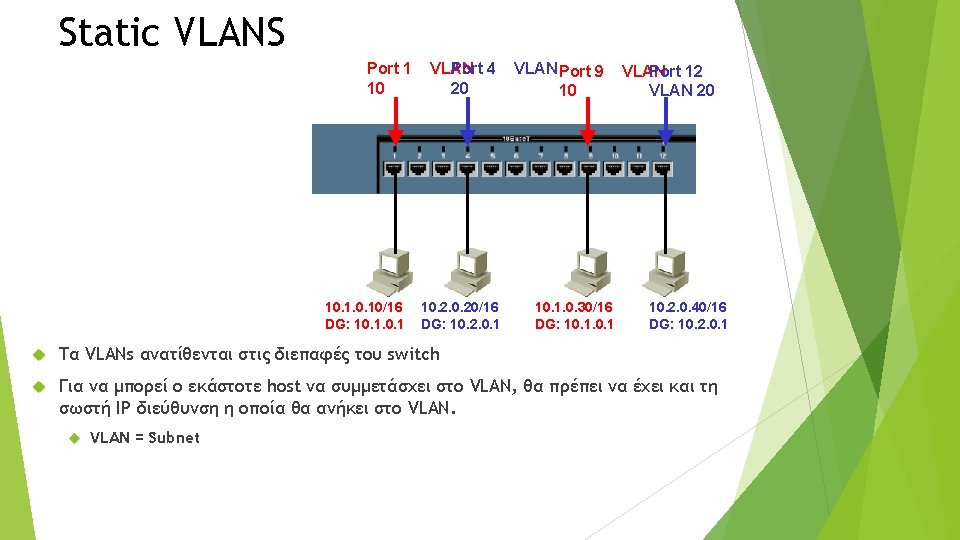

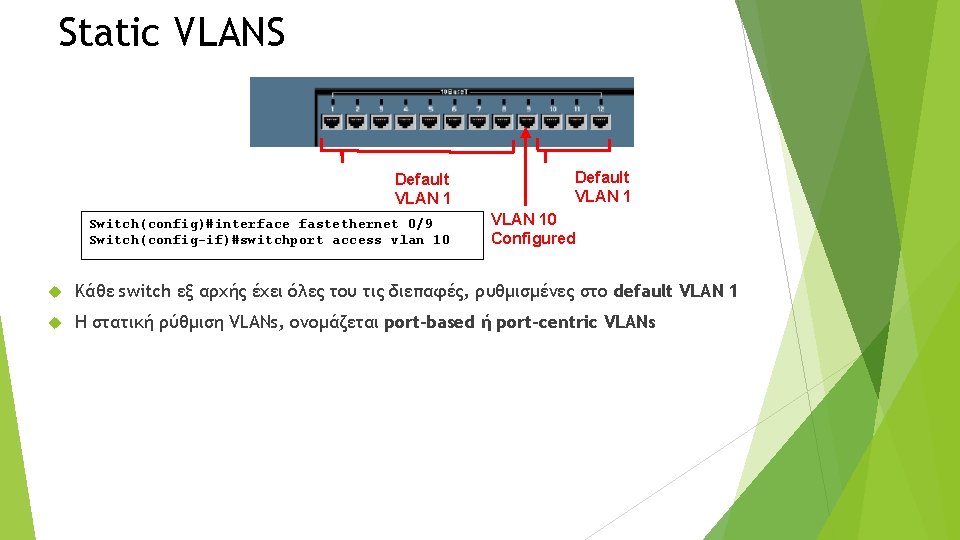

Static VLANS Default VLAN 1 Switch(config)#interface fastethernet 0/9 Switch(config-if)#switchport access vlan 10 Default VLAN 10 Configured Κάθε switch εξ αρχής έχει όλες του τις διεπαφές, ρυθμισμένες στο default VLAN 1 Η στατική ρύθμιση VLANs, ονομάζεται port-based ή port-centric VLANs

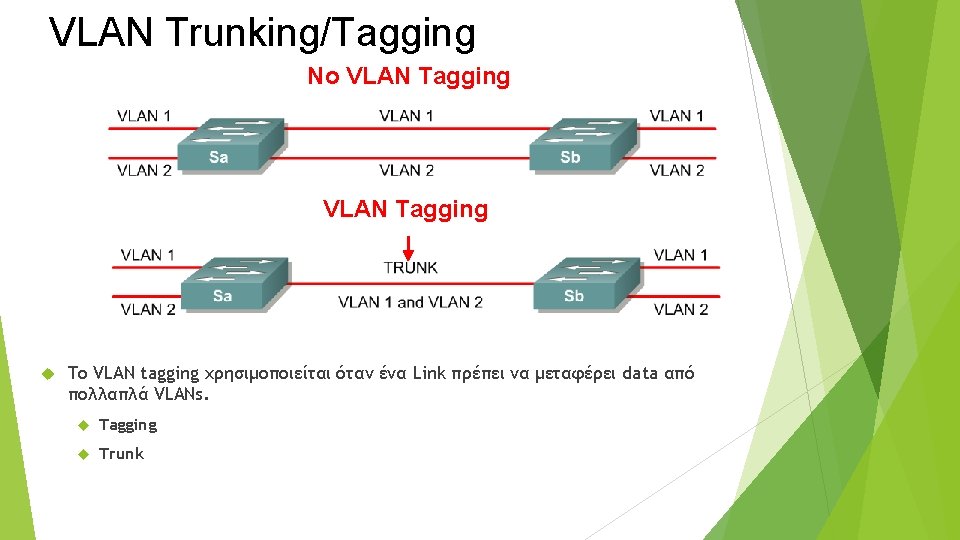

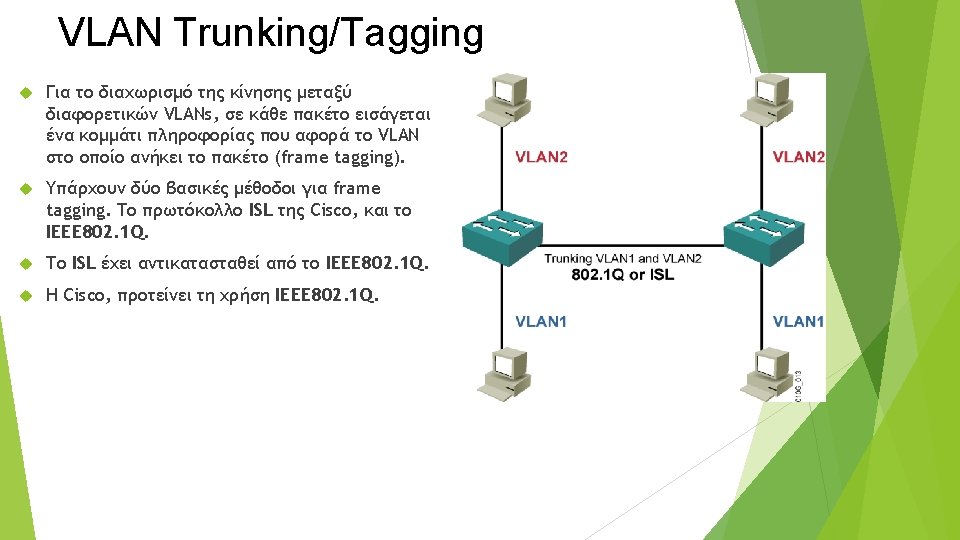

VLAN Trunking/Tagging No VLAN Tagging Το VLAN tagging χρησιμοποιείται όταν ένα Link πρέπει να μεταφέρει data από πολλαπλά VLANs. Tagging Trunk

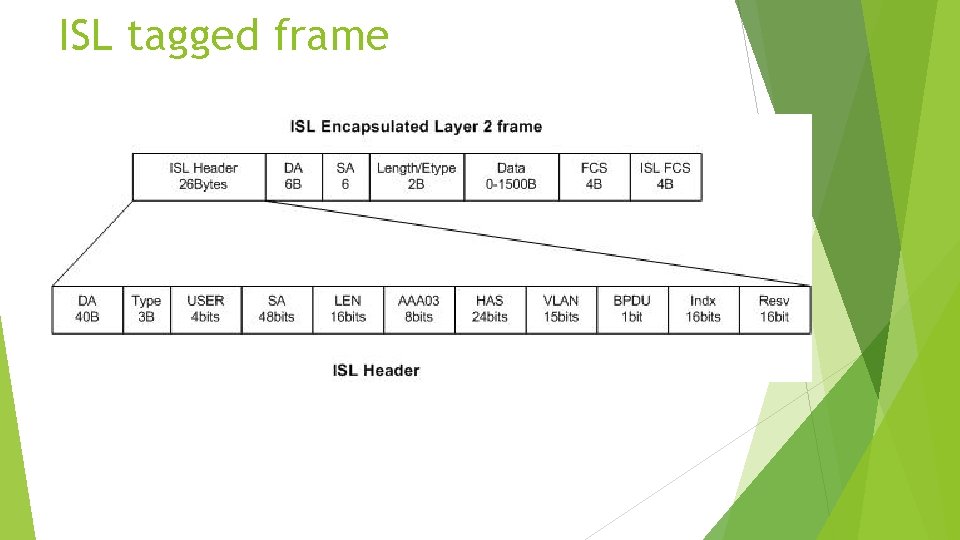

ISL tagged frame

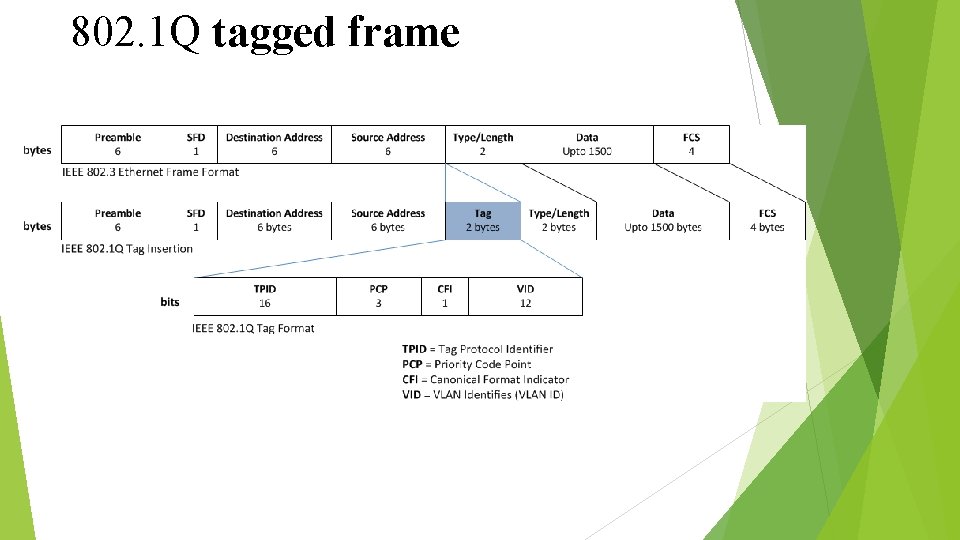

802. 1 Q tagged frame

Cisco IOS commands

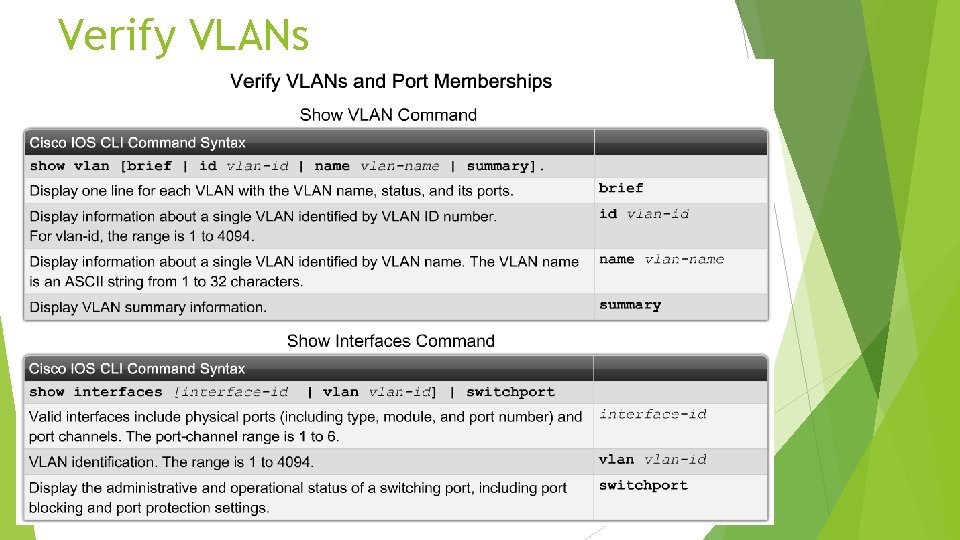

Verify VLANs Yannis Nikoloudakis @ Pasiphae Lab 2016

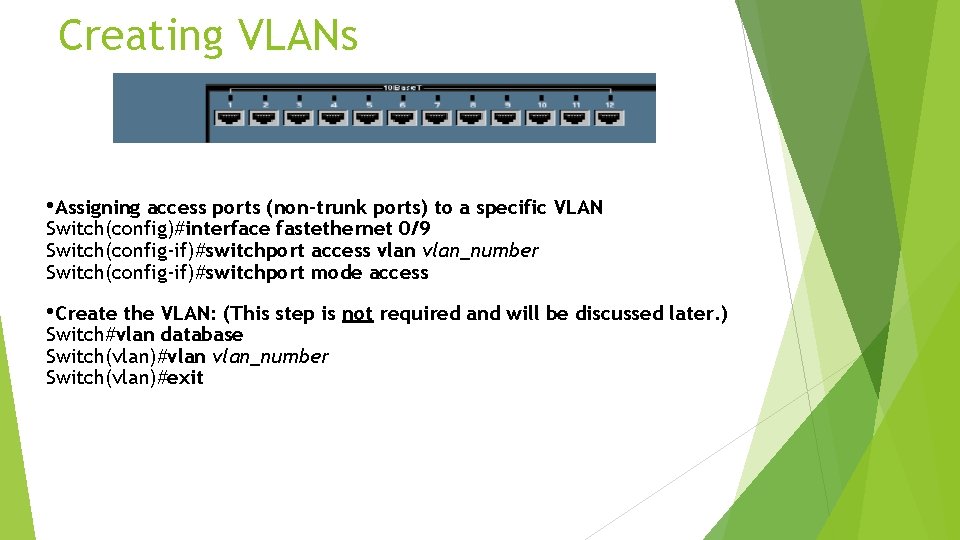

Creating VLANs • Assigning access ports (non-trunk ports) to a specific VLAN Switch(config)#interface fastethernet 0/9 Switch(config-if)#switchport access vlan_number Switch(config-if)#switchport mode access • Create the VLAN: (This step is not required and will be discussed later. ) Switch#vlan database Switch(vlan)#vlan_number Switch(vlan)#exit

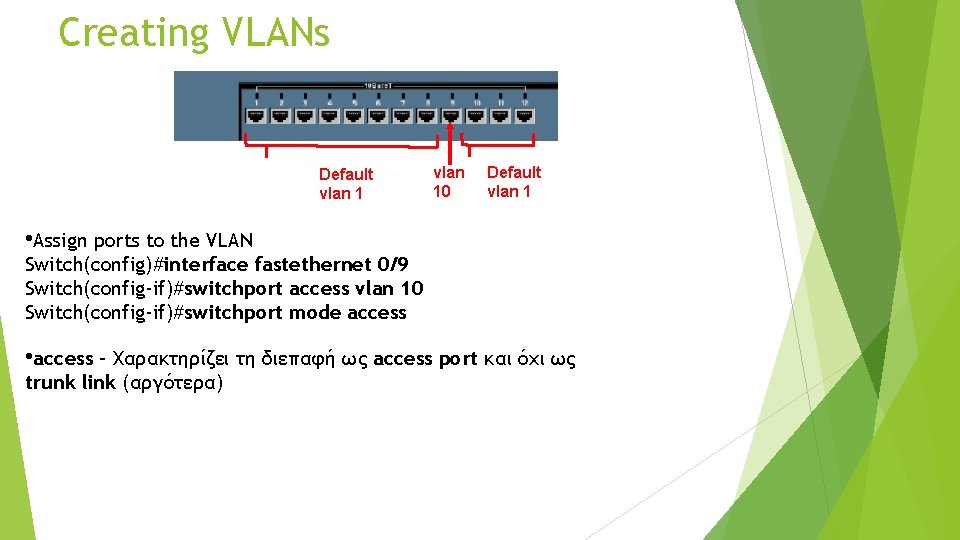

Creating VLANs Default vlan 10 Default vlan 1 • Assign ports to the VLAN Switch(config)#interface fastethernet 0/9 Switch(config-if)#switchport access vlan 10 Switch(config-if)#switchport mode access • access – Χαρακτηρίζει τη διεπαφή ως access port και όχι ως trunk link (αργότερα)

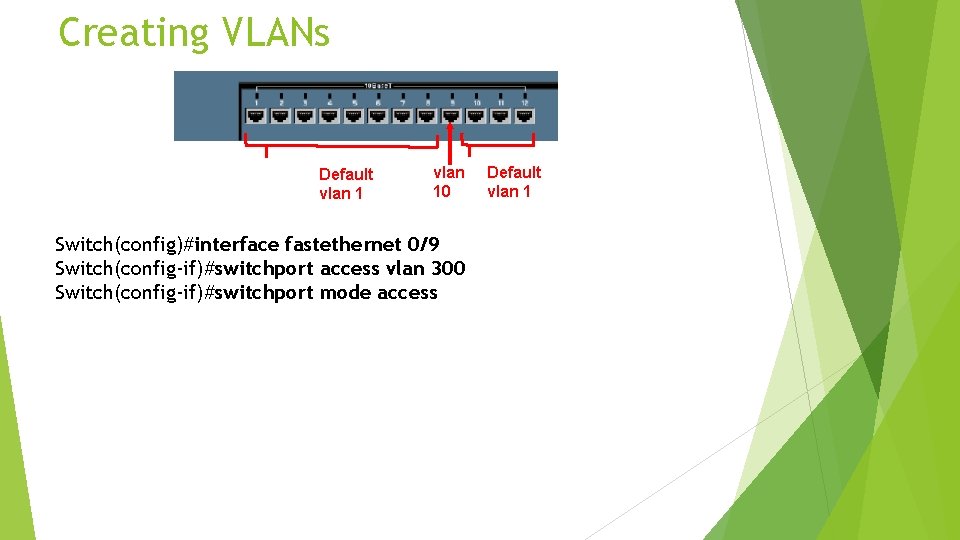

Creating VLANs Default vlan 10 Switch(config)#interface fastethernet 0/9 Switch(config-if)#switchport access vlan 300 Switch(config-if)#switchport mode access Default vlan 1

VLAN ranges vlan 2 Switch(config)#interface fastethernet 0/5 Switch(config-if)#switchport access vlan 2 Switch(config-if)#switchport mode access Switch(config-if)#exit Switch(config)#interface fastethernet 0/6 Switch(config-if)#switchport access vlan 2 Switch(config-if)#switchport mode access Switch(config-if)#exit Switch(config)#interface fastethernet 0/7 Switch(config-if)#switchport access vlan 2 Switch(config-if)#switchport mode access

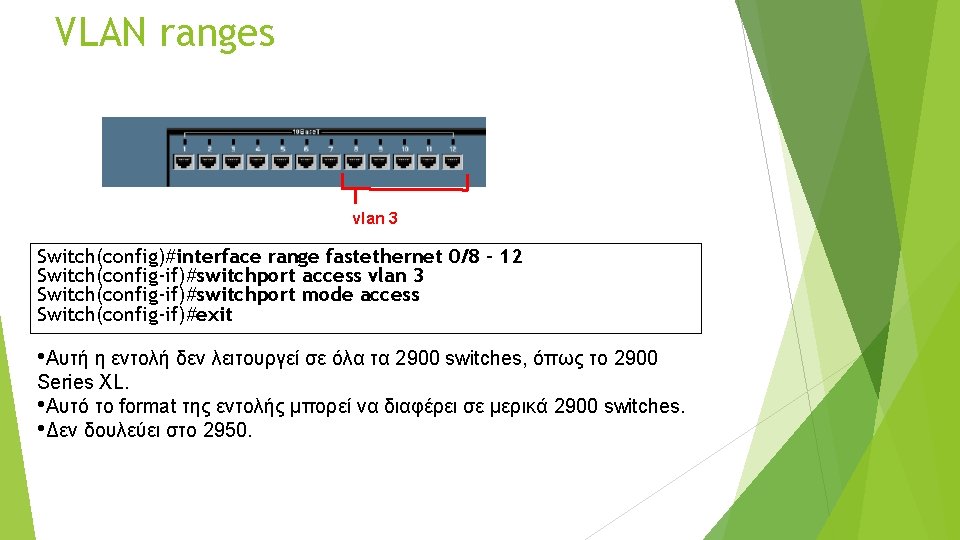

VLAN ranges vlan 3 Switch(config)#interface range fastethernet 0/8 - 12 Switch(config-if)#switchport access vlan 3 Switch(config-if)#switchport mode access Switch(config-if)#exit • Αυτή η εντολή δεν λειτουργεί σε όλα τα 2900 switches, όπως το 2900 Series XL. • Αυτό το format της εντολής μπορεί να διαφέρει σε μερικά 2900 switches. • Δεν δουλεύει στο 2950.
