VLAN VLAN merupakan suatu model jaringan yang tidak

VLAN § § VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation

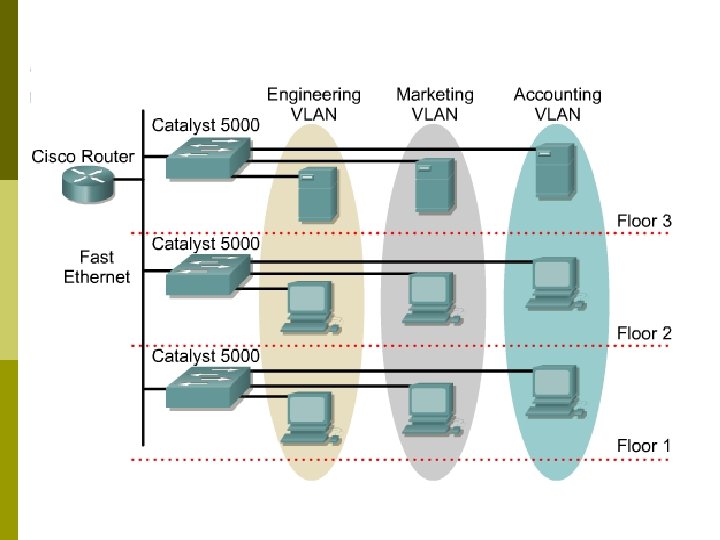

Jaringan VLAN

Cara Kerja VLAN § VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC address Semua informasi yang mengandung pengalamatan suatu vlan (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN. § Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa di atur. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. § Switch akan menentukan kemana data-data akan diteruskan dan sebagainya. atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya untuk menghubungkan antar VLAN dibutuhkan router.

TIPE VLAN 1. Berdasarkan Port p Keanggotaan pada suatu VLAN dapat di dasarkan pada port yang di gunakan oleh VLAN tersebut. Sebagai contoh, pada bridge/switch dengan 4 port, port 1, 2, dan 4 merupakan VLAN 1 sedang port 3 dimiliki oleh VLAN 2, lihat tabel: p Tabel port dan VLAN Port 1 2 3 4 VLAN 2 2 1 2 p Kelemahannya adalah user tidak bisa untuk berpindah, apabila harus berpindah maka Network administrator harus mengkonfigurasikan ulang.

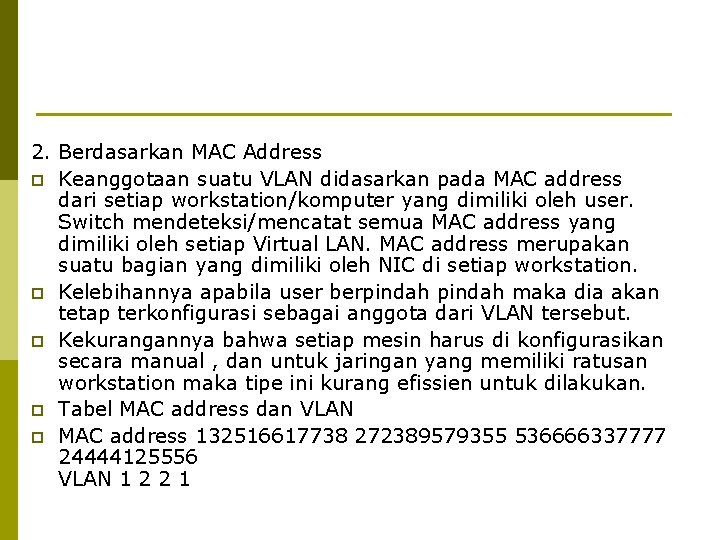

2. Berdasarkan MAC Address p Keanggotaan suatu VLAN didasarkan pada MAC address dari setiap workstation/komputer yang dimiliki oleh user. Switch mendeteksi/mencatat semua MAC address yang dimiliki oleh setiap Virtual LAN. MAC address merupakan suatu bagian yang dimiliki oleh NIC di setiap workstation. p Kelebihannya apabila user berpindah maka dia akan tetap terkonfigurasi sebagai anggota dari VLAN tersebut. p Kekurangannya bahwa setiap mesin harus di konfigurasikan secara manual , dan untuk jaringan yang memiliki ratusan workstation maka tipe ini kurang efissien untuk dilakukan. p Tabel MAC address dan VLAN p MAC address 132516617738 272389579355 536666337777 24444125556 VLAN 1 2 2 1

3. Berdasarkan tipe protokol yang digunakan Keanggotaan VLAN juga bisa berdasarkan protocol yang digunakan, lihat tabel § Tabel Protokol dan VLAN § Protokol IP IPX VLAN 1 2 4. Berdasarkan Alamat Subnet IP address pada suatu jaringan juga dapat digunakan untuk mengklasifikasi suatu VLAN § Tabel IP Subnet dan VLAN § IP subnet 22. 3. 24 46. 20. 45 VLAN 1 2

Perbedaan LAN dan VLAN p Bentuk jaringan dengan model Local Area Network sangat bergantung pada letak/fisik dari workstation, serta penggunaan hub dan repeater sebagai perangkat jaringan yang memiliki beberapa kelemahan. p Kelebihan dari model jaringan dengan VLAN adalah bahwa tiap-tiap workstation/user yang tergabung dalam satu VLAN/bagian (organisasi, kelompok dsb) dapat tetap saling berhubungan walaupun terpisah secara fisik. p Terlihat jelas VLAN telah merubah batasan fisik yang selama ini tidak dapat diatasi oleh LAN. Keuntungan inilah yang diharapkan dapat memberikan kemudahan-kemudahan baik secara teknis dan operasional.

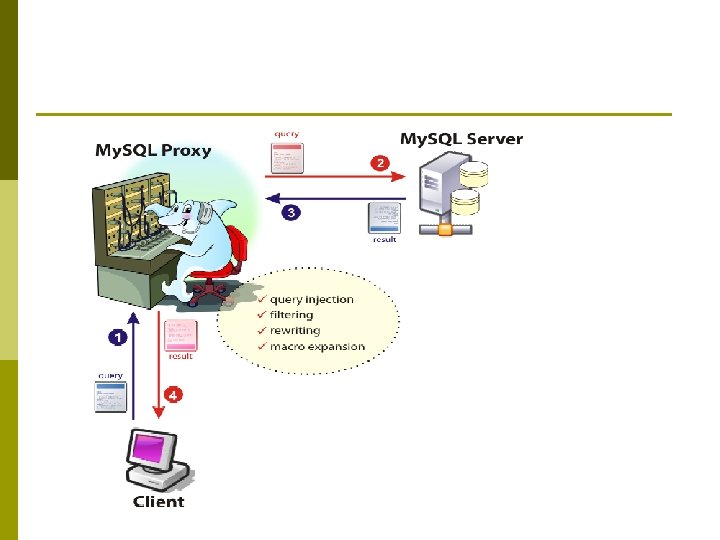

PROXY p p p Proxy dapat dipahami sebagai pihak ketiga yang berdiri ditengah-tengah antara kedua pihak yang saling berhubungan dan berfungsi sebagai perantara, sedemikian sehingga pihak pertama dan pihak kedua tidak secara langsung berhubungan, akan tetapi masing-masing berhubungan dengan perantara, yaitu Proxy. Pengertian proxy server adalah untuk menunjuk suatu server yang bekerja sebagai proxy pada layer Aplikasi Proxy server mempunyai 3 fungsi utama, yaitu, Connection Sharing Filtering Caching

Connection Sharing p p Dalam suatu jaringan lokal yang terhubung ke jaringan lain atau internet, pengguna tidak langsung berhubungan dengan jaringan luar atau internet, tetapi harus melewati suatu gateway, yang bertindak sebagai batas antara jaringan lokal dan jaringan luar. Gateway bertindak sebagai titik dimana sejumlah koneksi dari pengguna lokal akan terhubung kepadanya, dan suatu koneksi ke jaringan luar juga terhubung kepadanya. Koneksi dari jaringan lokal ke internet akan menggunakan sambungan yang dimiliki oleh gateway secara bersama (connection sharing). Dalam hal ini, gateway adalah juga sebagai proxy server, karena menyediakan layanan sebagai perantara jaringan lokal dan jaringan luar atau internet.

Filtering p p p Proxy server memotong hubungan langsung antara pengguna dan layanan yang diakses Ini dilakukan pertama-tama dengan mengubah alamat IP, membuat pemetaan dari alamat IP jaringan lokal ke suatu alamat IP proxy, yang digunakan untuk jaringan luar atau internet. Karena hanya alamat IP proxy tersebut yang akan diketahui secara umum di internet (jaringan yang tidak terpercaya), maka pemalsuan tidak bisa dilakukan.

Caching p p Proxy server memiliki mekanisme penyimpanan obyek yang sudah pernah diminta dari server-server di internet, biasa disebut caching. Dalam proses tersebut, proxy server juga sekaligus menyimpan obyek-obyek tersebut untuk dirinya sendiri dalam ruang disk yang disediakan (cache). Dengan demikian, bila suatu saat ada pengguna yang meminta suatu layanan ke internet yang mengandung obyek-obyek yang sama dengan yang sudah pernah diminta sebelumnya, yaitu yang sudah ada dalam cache, maka proxy server akan dapat langsung memberikan obyek dari cache yang diminta kepada pengguna, tanpa harus meminta ulang ke server aslinya di internet. Bila permintaan tersebut tidak dapat ditemukan dalam cache di proxy server, baru kemudian proxy server meneruskan atau memintakannya ke server aslinya di internet.

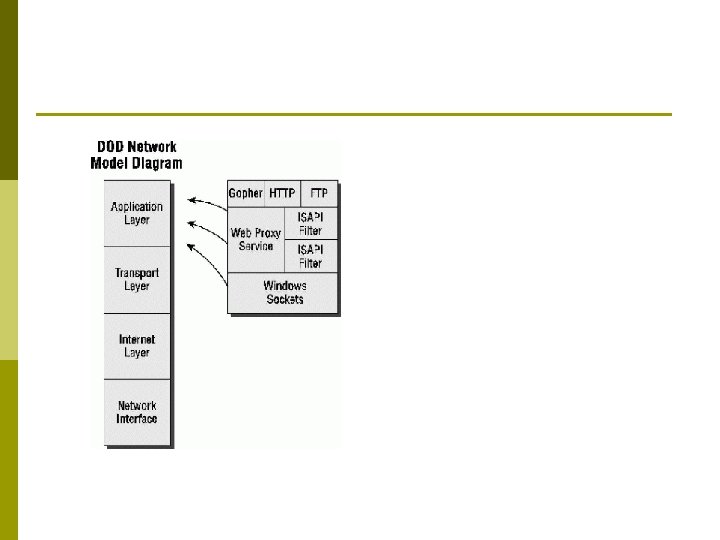

p p p Proxy bekerja pada layer aplikasi, proxy server dapat berjalan pada banyak aplikasi antara lain: HTTP Proxy atau Web Proxy untuk protokol HTTP atau Web, FTP Proxy, SMTP Proxy/POP Proxy untuk email NNTP proxy untuk Newsgroup, Real. Audio/Real. Video Proxy untuk multimedia streaming, IRC proxy untuk Internet Relay Chat (IRC), Masing-masing hanya akan menerima, meneruskan atau melakukan filter atas paket yang dihasilkan oleh layanan yang bersesuaian.
