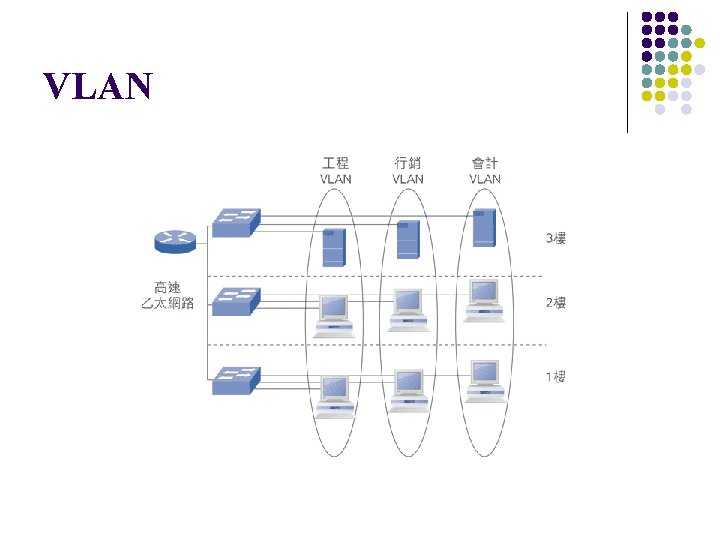

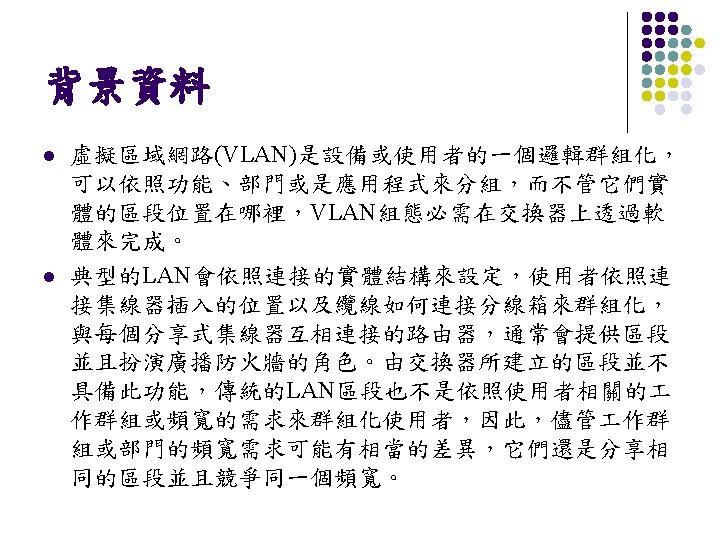

VLAN VLAN l VLANIP address l l Switch

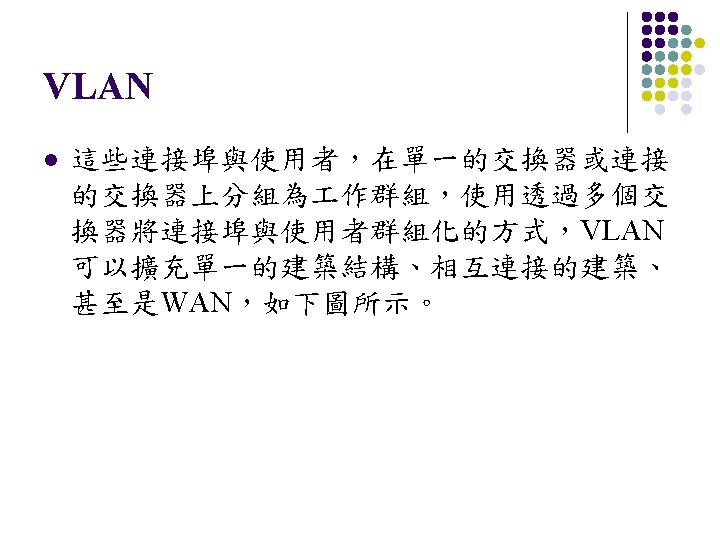

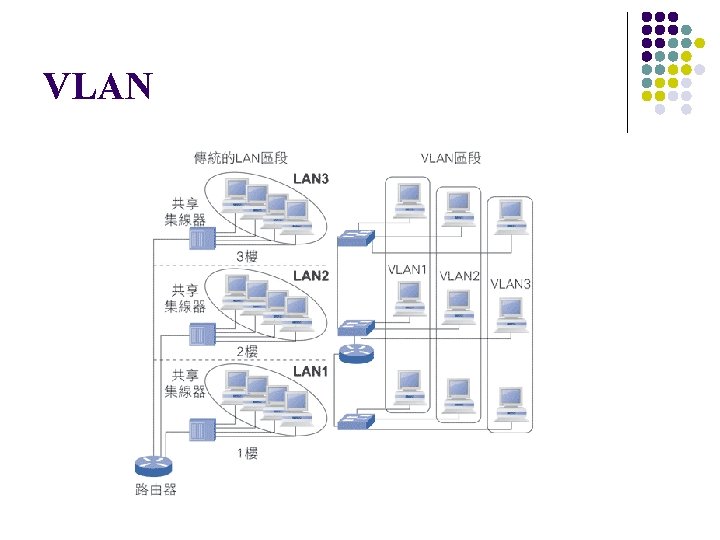

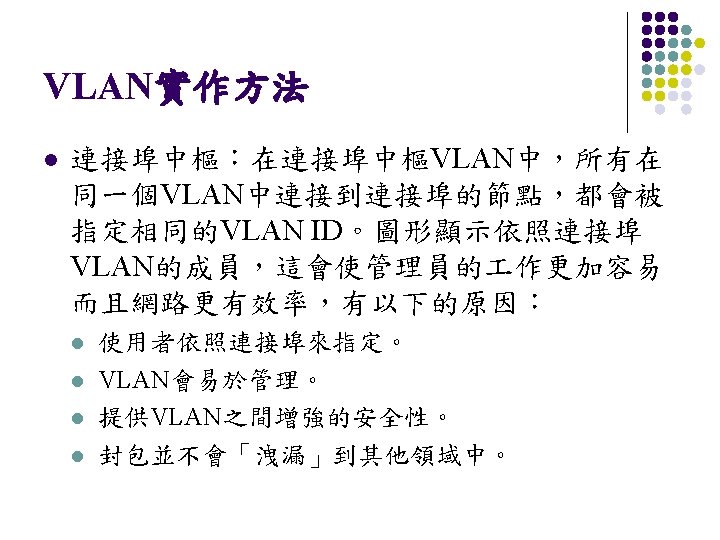

VLAN

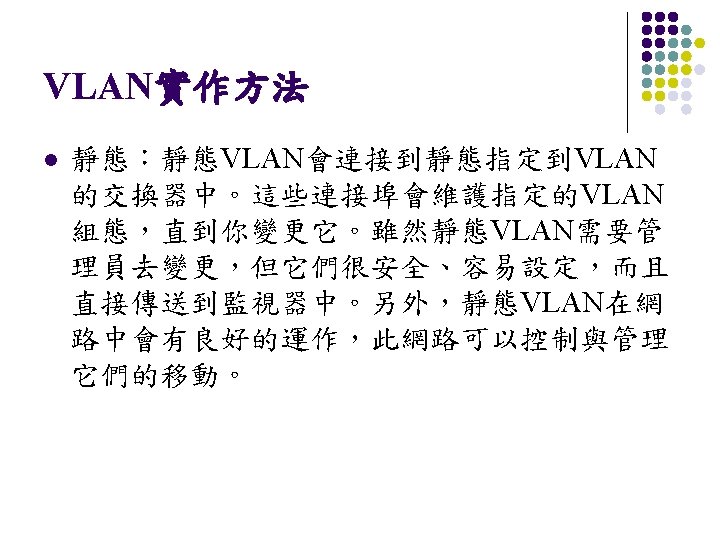

VLAN

實驗方法 l 網路拓樸：如下圖，其中VLAN分配和IP address規劃如下： l l Switch 1 -port 23互為Router 1 -f 0/0 主幹(trunk) Switch 1 -port 24互為Switch 2 -port 24 主幹 Switch 3 -port 23互為Router 2 -f 0/0 主幹 Switch 3 -port 24互為Switch 4 -port 24 主幹

左邊網路LAN設定 l l LAN 1成員：名稱Sales，Switch 1 -port 1, port 68，IP address範圍192. 168. 11/24 LAN 3成員：名稱Admin，Switch 1 -port 25, Switch 2 -port 1，IP address範圍192. 168. 13/24 LAN 8成員：名稱Engineer，Switch 1 -port 8 -10, Switch 2 -port 2 -10，IP address範圍 192. 168. 15/24 未指定的port均為LAN 1成員

右邊網路LAN設定 l l l LAN 1成員：名稱Account，Switch 1 -port 15, Switch 2 -port 6 -11，IP address範圍 192. 168. 12/24 LAN 2成員：名稱Finance，Switch 1 -port 610, Switch 2 -port 1 -5，IP address範圍 192. 168. 14/24 未指定的port均為LAN 1成員

PC設定 PC 2：IP address: 192. 168. 11. 1/24，Gateway: 192. 168. 11. 254 PC 3：IP address: 192. 168. 13. 1/24，Gateway: 192. 168. 13. 254 PC 4：IP address: 192. 168. 13. 2/24，Gateway: 192. 168. 13. 254 PC 5：IP address: 192. 168. 1/24，Gateway: 192. 168. 18. 254 PC 6：IP address: 192. 168. 12. 1/24，Gateway: 192. 168. 12. 254 PC 7：IP address: 192. 168. 12. 2/24，Gateway: 192. 168. 12. 254 PC 8：IP address: 192. 168. 14. 1/24，Gateway: 192. 168. 14. 254 PC 9：IP address: 192. 168. 14. 2/24，Gateway: 192. 168. 14. 254

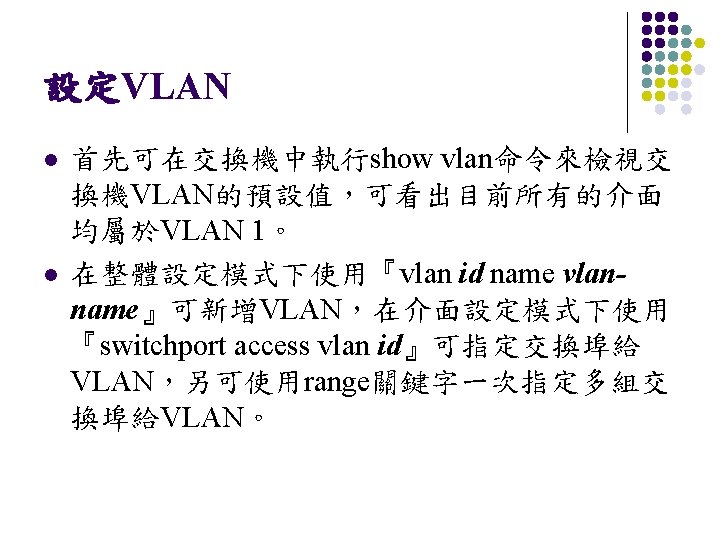

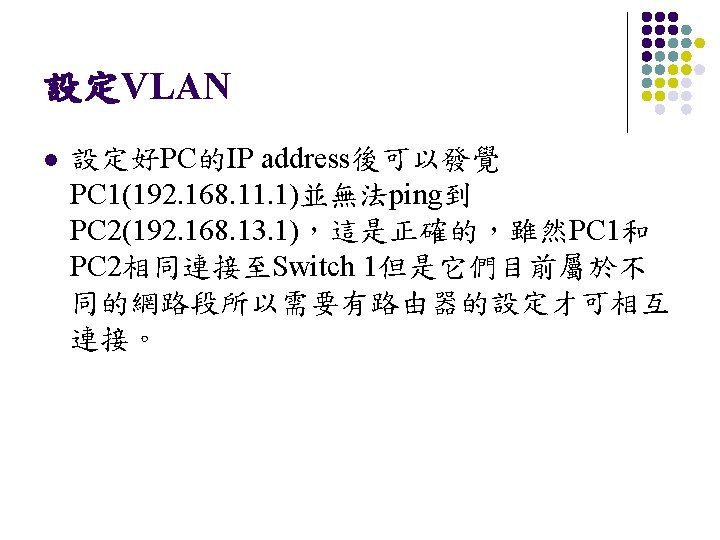

設定VLAN

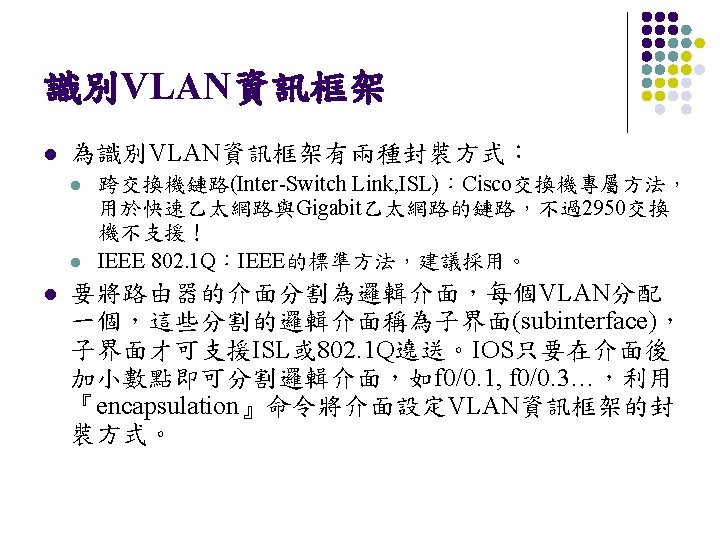

主幹鏈路(trunk link)

l Router 2組態設定

Router 3組態設定

Switch 3組態設定

PC 2和PC 6(192. 168. 12. 1)tracert

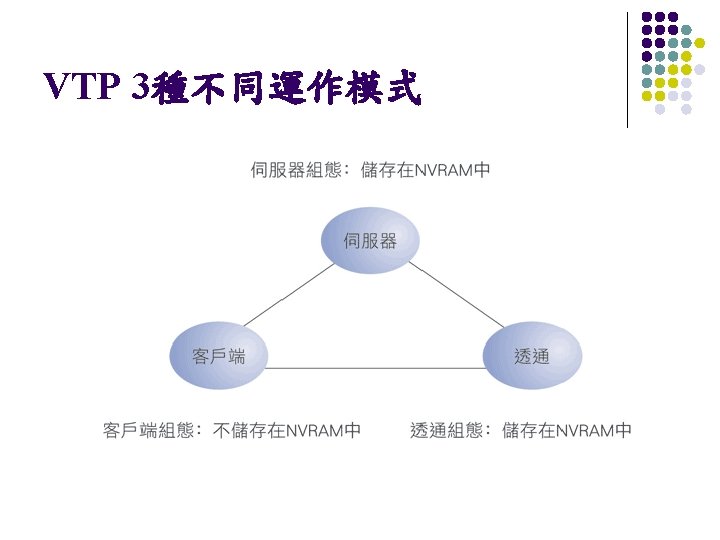

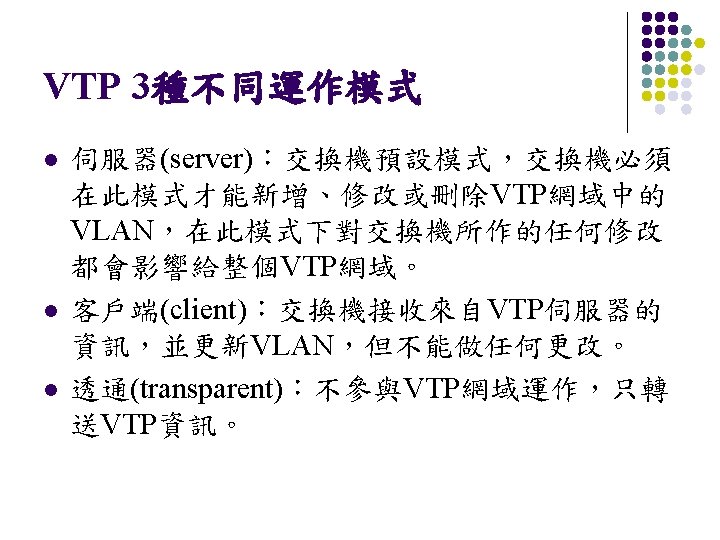

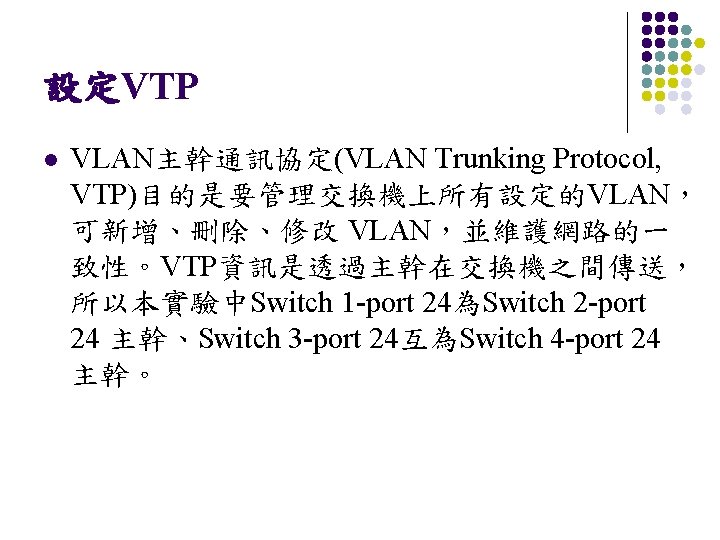

VTP domain l l VTP domain一定要設成相同的domain才可以互相分享 資訊。本實驗中左邊網路LAN的VTP domain設為 Taipei，Switch 1為伺服器，右邊網路LAN的VTP domain設為Shinchu，Switch 3為伺服器，並可應用『 show vtp status』查看VTP的狀態。 VTP的參數 l l l Maximum VLANs supported locally：支援的VLAN最大數 Number of existing VLANs：目前有的VLAN數 VTP Operating Mode：VTP運作的模式

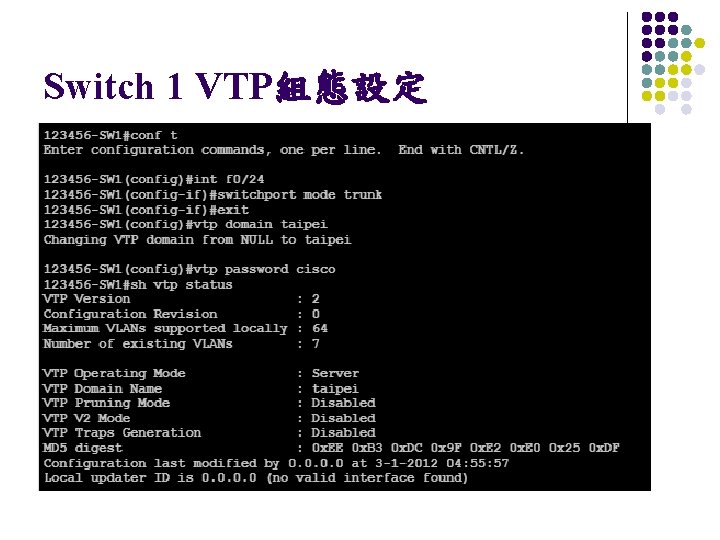

Switch 1 VTP組態設定

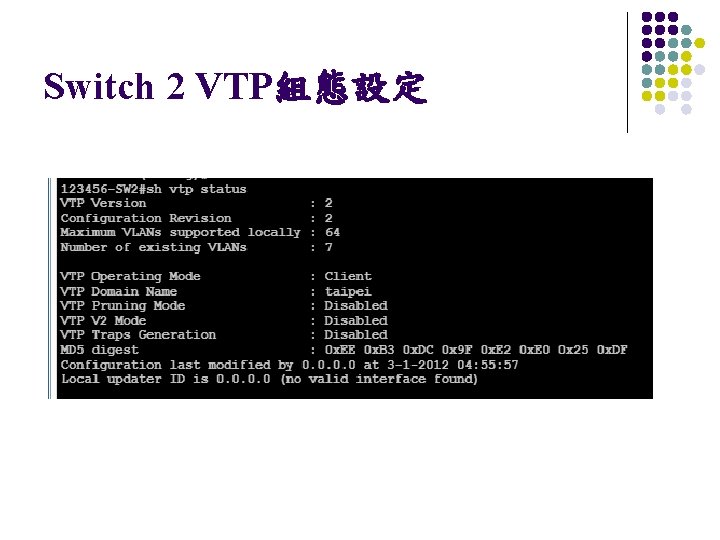

Switch 2 VTP組態設定

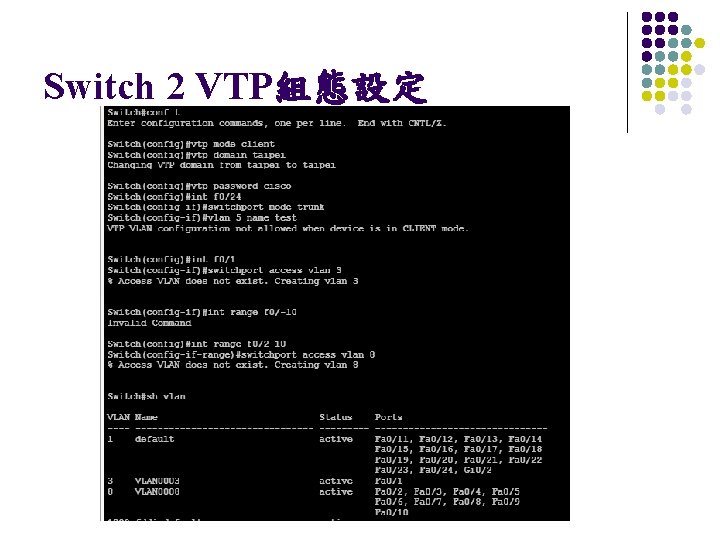

Switch 2 VTP組態設定

Switch 3 VTP組態設定

Switch 4 VTP組態設定

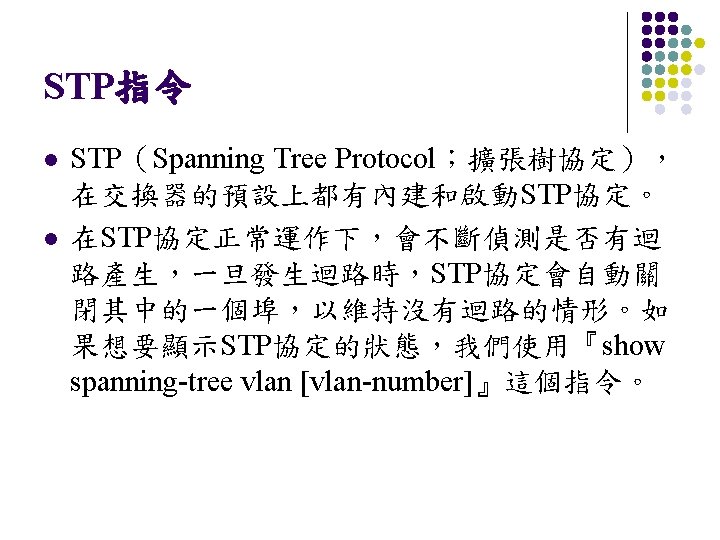

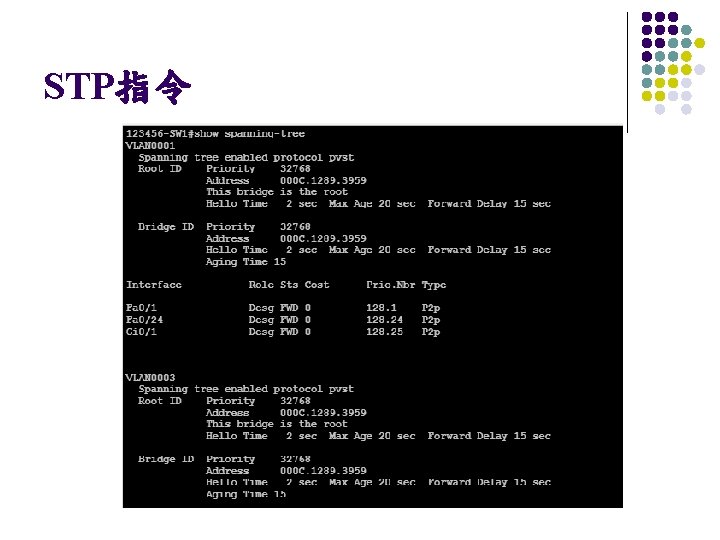

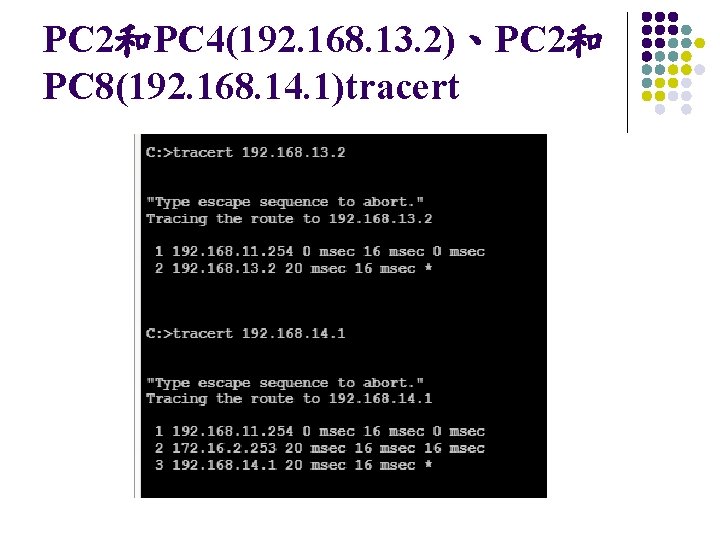

PC 2和PC 4(192. 168. 13. 2)、PC 2和 PC 8(192. 168. 14. 1)tracert
