Vlan Routing Static By Kustanto S T M
Vlan & Routing Static By Kustanto, S. T. , M. Eng 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 1
Topologi Jaringan 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 2
Langkah 1. Konfigurasi PC 0, PC 1, PC 2, PC 3 seperti tabel berikut: 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 3
Langkah 2 Konfigurasi Sw_1, yang terdapat Vlan 2 dan Vlan 3 Switch>enable Switch#configure terminal Switch(config)#interface fast. Ethernet 0/1 Switch(config-if)#switchport mode trunk Switch(config-if)#exit Switch(config)#vlan 2 Switch(config-vlan)#name vlan 2 Switch(config-vlan)#vlan 3 Switch(config-vlan)#name vlan 3 Switch(config-vlan)#exit 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 4
Lanjutan Switch(config)#interface fast. Ethernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 2 Switch(config-if)#exit Switch(config)#interface fast. Ethernet 0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 3 Switch(config-if)#exit Switch(config)#exit Switch# 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 5
Langkah 3 Konfigurasi Sw_2, yang terdapat Vlan 4 dan Vlan 5 Switch>enable Switch#configure terminal Switch(config)#interface fast. Ethernet 0/1 Switch(config-if)#switchport mode trunk Switch(config-if)#exit Switch(config)#vlan 4 Switch(config-vlan)#name vlan 4 Switch(config-vlan)#vlan 5 Switch(config-vlan)#name vlan 5 Switch(config-vlan)#exit 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 6
Lanjutan Switch(config)#interface fast. Ethernet 0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 4 Switch(config-if)#exit Switch(config)#interface fast. Ethernet 0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 5 Switch(config-if)#exit Switch# 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 7
Langkah 4. Kemudian melakukan konfigurasi Router (R_0 & R_1) seperti berikut ini. Pada konfigurasi Router R_0, dilakukan konfigurasi untuk IP koneksi Switch Sw_1, IP koneksi Router R_1 serta IP koneksi vlan 2 dan vlan 3 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 8

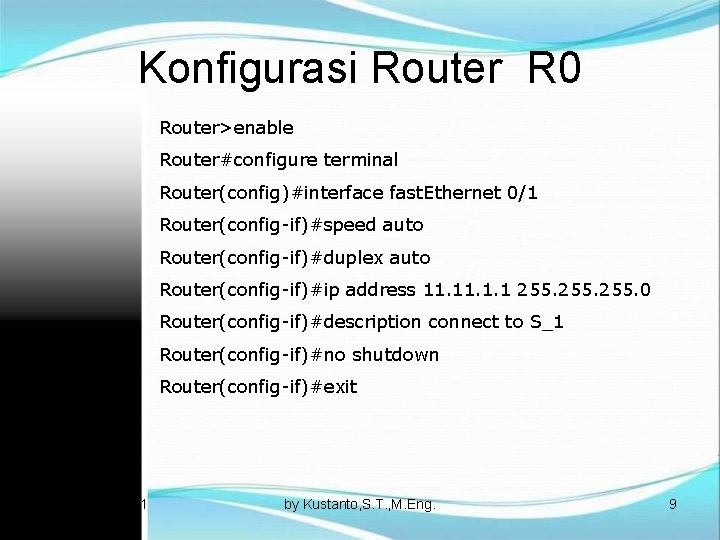

Konfigurasi Router R 0 Router>enable Router#configure terminal Router(config)#interface fast. Ethernet 0/1 Router(config-if)#speed auto Router(config-if)#duplex auto Router(config-if)#ip address 11. 1. 1 255. 0 Router(config-if)#description connect to S_1 Router(config-if)#no shutdown Router(config-if)#exit 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 9
Lanjutan Router(config)#interface fast. Ethernet 0/0 Router(config-if)#speed auto Router(config-if)#duplex auto Router(config-if)#ip address 12. 12. 1 255. 0 Router(config-if)#description connect to R_2 Router(config-if)#no shutdown Router(config-if)#exit 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 10
Lanjutan Router(config)#interface fast. Ethernet 0/1. 2 Router(config-subif)#encapsulation dot 1 Q 2 Router(config-subif)#description connect to vlan 2 Router(config-subif)#ip address 10. 1. 1 255. 240 Router(config-subif)#no shutdown Router(config-subif)#exit Router(config)#interface fast. Ethernet 0/1. 3 Router(config-subif)#encapsulation dot 1 Q 3 Router(config-subif)#description connect to vlan 3 Router(config-subif)#ip address 10. 2. 1 255. 240 Router(config-subif)#no shutdown Router(config-subif)#exit 26 Oktober 2021 Router# by Kustanto, S. T. , M. Eng. 11
Langkah 5. Pada konfigurasi Router R_1, dilakukan konfigurasi untuk IP koneksi Switch Sw_2, IP koneksi Router R_0 serta IP koneksi vlan 4 dan vlan 5 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 12
Konfigurasi Router R 1 Router>enable Router#configure terminal Router(config)#interface fast. Ethernet 0/1 Router(config-if)#speed auto Router(config-if)#duplex auto Router(config-if)#ip address 11. 2. 1 255. 0 Router(config-if)#description connect to Sw_2 Router(config-if)#no shutdown Router(config-if)#exit 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 13
Lanjutan Router(config)#interface fast. Ethernet 0/0 Router(config-if)#speed auto Router(config-if)#duplex auto Router(config-if)#ip address 12. 12. 2 255. 0 Router(config-if)#description connect to R_2 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#interface fast. Ethernet 0/1. 4 Router(config-subif)#encapsulation dot 1 Q 4 Router(config-subif)#description connect to vlan 4 Router(config-subif)#ip address 10. 3. 1 255. 240 Router(config-subif)#no shutdown 26 Oktober 2021 by Kustanto, S. T. , M. Eng. Router(config-subif)#exit 14
Lanjutan Router(config)#interface fast. Ethernet 0/1. 5 Router(config-subif)#encapsulation dot 1 Q 5 Router(config-subif)#description connect to vlan 5 Router(config-subif)#ip address 10. 4. 1 255. 240 Router(config-subif)#no shutdown Router(config-subif)#exit Router(config)#exit Router# 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 15
Langkah 6 Setelah konfigurasi vlan dan koneksi antar Router selesai, kemudian melakukan konfigurasi Tabel Routing dengan rincian seperti berikut ini. Network 26 Oktober 2021 Next Hope R_1 10. 3. 0/28 10. 4. 0/28 11. 2. 0/24 12. 12. 12. 2 R_2 11. 1. 0/24 10. 1. 0/28 10. 2. 0/28 12. 12. 12. 1 1 by Kustanto, S. T. , M. Eng. 16
Langkah 7 Konfigurasi Tabel Routing yang dilakukan pada tiap-tiap Router (R_0, R_1), dengan perintah-perintah seperti berikut ini. 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 17
Konfigurasi pada Router R_0 Router>enable Router#configure terminal Router(config)#ip route 11. 2. 0 255. 0 12. 12. 2 Router(config)#ip route 10. 3. 0 255. 240 12. 12. 2 Router(config)#ip route 10. 4. 0 255. 240 12. 12. 2 Router(config)#exit Melihat Ip Routing dengan perintah sebagai berikut: Router#show ip route 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 18
Konfigurasi pada Router R_1 Router>enable Router#configure terminal Router(config)#ip route 11. 1. 0 255. 0 12. 12. 1 Router(config)#ip route 10. 1. 0 255. 240 12. 12. 1 Router(config)#ip route 10. 2. 0 255. 240 12. 12. 1 Router(config)#exit Melihat Ip Routing dengan perintah sebagai berikut: Router#show ip route 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 19
Langkah 8 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 20
Langkah 9 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 21
Langkah 10 26 Oktober 2021 by Kustanto, S. T. , M. Eng. 22
26 Oktober 2021 by Kustanto, S. T. , M. Eng. 23
