VLAN RED DE REA LOCAL VIRTUAL VLAN Una

VLAN RED DE ÁREA LOCAL VIRTUAL

VLAN Una VLAN es una red de área local que agrupa un VLAN 1 VLAN 2 conjunto de equipos de manera lógica y no física. Gracias a las VLAN, es posible liberarse de las limitaciones físicas, ya que se define una segmentación lógica basada en el agrupamiento de equipos según determinados criterios. El estándar IEEE 802. 1 Q, describe el funcionamiento e implementación de las VLANs

VLAN Ventajas Seguridad Los grupos que tienen datos sensibles se separan del resto de la red, disminuyendo las posibilidades de que ocurran violaciones de información confidencial. VLAN 3 A AM TR VLAN 3 A AM R T El trafico de la VLAN se asila del resto de la red

VLAN Ventajas Reducción de costo El ahorro en el costo resulta de la poca necesidad de actualizaciones de red caras y más usos eficientes de enlaces y ancho de banda existente. RED LAN

VLAN Ventajas Mejor rendimiento la división de las redes planas de Capa 2 Segmentación del dominio de BROADCAST VLAN 3 VLAN 2 en múltiples grupos lógicos de trabajo (dominios de broadcast) reduce el tráfico innecesario en la red y potencia el Segmentación del dominio de broadcast Dominio de broadcast de la VLAN 3 rendimiento. VLAN 2 Dominio de broadcast de la LAN

VLAN Ventajas Mitigación de la tormenta de broadcast La división de una red en las VLAN reduce la cantidad de dispositivos que pueden participar en una tormenta de broadcast. La segmentación de LAN impide que una tormenta de broadcast se propague a toda la red. VLAN 2, Recibe Tormenta de broadcast Trama am Tr VLAN X, No recibe a VLAN X, No recibe VLAN 2, Recibe Trama BROADCAST VLAN 2 Tr am a VLAN X, No recibe

VLAN Tipos de VLAN de datos Una VLAN de datos es una VLAN configurada para enviar sólo tráfico de datos generado por el usuario. Datos del usuario RED LAN VLAN DE DATOS PCs de usuario VLAN DE DATOS

VLAN Tipos de VLAN Predeterminada Todos los puertos de switch se convierten en un miembro de la VLAN predeterminada justo después del arranque inicial del switch. VLAN Predeterminada Puerto 2 Esta admite cualquier dispositivo conectado a cualquier puerto de switch para comunicarse con otros dispositivos en otros puertos de switch. Puerto 3 Puerto 1 Puerto 4 Suele ser la VLAN 1. Esta tiene todas las características de cualquier VLAN, excepto que no la puede volver a denominar y no se le puede eliminar

VLAN Tipos de VLAN Nativa Una VLAN nativa está asignada a un puerto troncal. Un puerto de enlace troncal, admite el tráfico que llega de muchas VLAN (tráfico etiquetado) como también el tráfico que no llega de una VLAN (tráfico no etiquetado). El puerto de enlace troncal coloca el tráfico no etiquetado en la VLAN nativa. VLAN 2 Enlace troncal VLAN 2 VLAN 5 VLAN 3 VLAN nativa, VLAN 5

VLAN Tipos de VLAN de administración Una VLAN de administración es cualquier VLAN que VLAN de administración usted configura para acceder a las capacidades de administración de un switch La VLAN 1 serviría como VLAN de administración si no definió una VLAN para que sirva como VLAN de administración. Terminal de administración

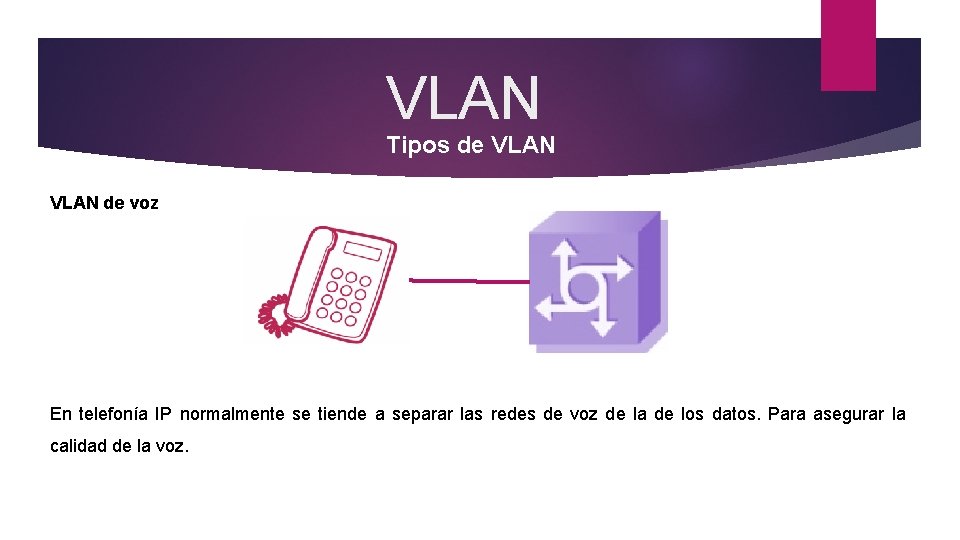

VLAN Tipos de VLAN de voz En telefonía IP normalmente se tiende a separar las redes de voz de la de los datos. Para asegurar la calidad de la voz.

VLAN Asignación de VLAN estática Las VLAN estáticas son puertos del switch que se asigna estáticamente a una VLAN Estos puertos mantienen sus configuraciones VLAN asignadas hasta que se cambian. Aunque las VLAN estáticas exigen que el administrador haga cambios, son seguras, son fáciles de configurar y de controlar. Puerto 1 VLAN 1 Puerto 2 VLAN 2 Puerto 4 VLAN 4 Puerto 3 VLAN 3 Terminal de administración

VLAN Asignación de VLAN dinámica Las VLAN dinámicas son puertos de un switch que se puede determinar sus tareas VLAN Las funciones VLAN dinámicas están basadas en el direccionamiento MAC, el direccionamiento lógico o el tipo de protocolo de datos. Cuando una estación se conecta inicialmente a un puerto del switch no asignado, el switch apropiado comprueba la entrada de dirección MAC en la base de datos de administración VLAN y configura el puerto con la configuración VLAN correspondiente. MAC xx-xx-xx-xx VLAN dinámica MAC VLAN xx-xx-xx-xx VLAN 2

VLAN Clasificación de las VLAN NIVEL 1 “Basadas en puertos” Conocida como “port switching”. Se especifica qué puertos del switch pertenecen a la VLAN, los miembros de dicha VLAN son los que se conecten a esos puertos. Puerto 2 Puerto 1 Puertos asociados a la VLAN 4 Puerto 1 Puerto 3 VLAN 4

VLAN Clasificación de las VLAN NIVEL 2 “Direcciones MAC” Se asignan hosts a una VLAN en función de su dirección MAC. Tiene la ventaja de MAC asociada a la vlan 10 MAC asociada a la vlan 14 yy-yy-yy-yy xx-xx-xx-xx que no hay que reconfigurar el switch si el usuario cambia su localización, es decir, se conecta a otro puerto de ese u otro dispositivo. VLAN 10 VLAN 14 MAC xx-xx-xx-xx MAC yy-yy-yy-yy

VLAN Clasificación de las VLAN NIVEL 3 “Por tipo de protocolo” PC 3 Protocolo IPV 4 PC 1 Protocolo IPV 4 PC 4 Protocolo IPV 6 VLAN 2 (IPV 4) Pc 1, Pc 3 y Pc 5 VLAN 5 (IPV 6) Pc 2 y PC 4 PC 2 Protocolo. IPV 6 PC 5 Protocolo IPV 4 La VLAN queda determinada por el contenido del campo tipo de protocolo de la trama MAC. Por ejemplo, se asociaría VLAN 1 al protocolo IPv 4, VLAN 2 al protocolo IPv 6, VLAN 3 a Apple. Talk, VLAN 4 a IPX. . .

VLAN Clasificación de las VLAN NIVEL 4 “Por direcciones de subred ” Paquetes La cabecera de nivel 3 se utiliza para mapear la VLAN a la que pertenece. En este tipo de VLAN son los paquetes, y no los host, quienes pertenecen a la VLAN. Cabecera de nivel 3 Protocolo Estaciones con múltiples protocolos de red (nivel 3) estarán en múltiples VLANs.

VLAN Clasificación de las VLAN NIVEL SUPERIORES” Se crea una VLAN para cada aplicación: FTP, flujos multimedia, correo electrónico. . . La pertenencia a una VLAN puede basarse en una combinación de factores como puertos, direcciones MAC, subred, hora del día. . . Nivel superior VLAN Correo electrónico VLAN FTP VLAN MAC y subred

VLAN Enlace troncal Vlan 3 Vlan 2 Un enlace troncal es un enlace punto a punto entre dos dispositivos de red que transportan más de una VLAN. Un enlace troncal de VLAN les permite extender las VLAN a través de toda una red Enlace troncal Un enlace troncal de VLAN no pertenece a una VLAN específica, sino que es un conducto para las VLAN entre switches y routers Vlan 3 Vlan 2
